Hvordan man installerer Zaptec Sense - RS485 Modbus and Ethernet-connection

Zaptec Sense optimerer energiforbruget til EV-opladning, hvilket gør opladningen smartere og mere effektiv. Denne vejledning giver trin-for-trin instruktioner til opsætning af Zaptec Sense med RS485 Modbus og Ethernet-forbindelse.

For andre versioner, se de relevante vejledninger:

• Zaptec Sense – P1-forbindelse
• Zaptec Sense – HAN-forbindelse

Hvad er inkluderet

Din pakke indeholder følgende genstande:

• Zaptec Sense-enhed
• Special Micro USB-kabel
• Magnetark med klæbende bagside
• Dobbeltklæbende tape

Yderligere:

• 5V DC DIN skinne strømforsyning (min. udgangsstrøm: 1A)
• DIN skinne digitalt energimåler.
• Valgfrit: Skærmet CAT5e/CAT6 Ethernet-kabel.



Trin 1: Fysisk installation

Følg disse trin for at forbinde Zaptec Sense:

1. Monter strømforsyningen på DIN-skinnen.
2. Forbind Zaptec Sense til modulerne ved hjælp af det special Micro USB-kabel.
   • Hvid, grøn og brun (GND): Forbind til e-meteret.
   • Rød [V+] og sort [V-]: Forbind til strømforsyningen.
3. Zaptec Sense understøtter flere e-målere. Installationsdiagram for hver model kan findes her:
   • EM111 installationsdiagram
   • EM112 installationsdiagram
   • EM330 installationsdiagram
   • EM340 installationsdiagram

Sørg for, at alt eksternt udstyr er installeret i henhold til producentens instruktioner. Konfigurer Modbus baud-hastigheden til 9.6 kbps.

Trin 2: Konfigurer Zaptec Sense i appen

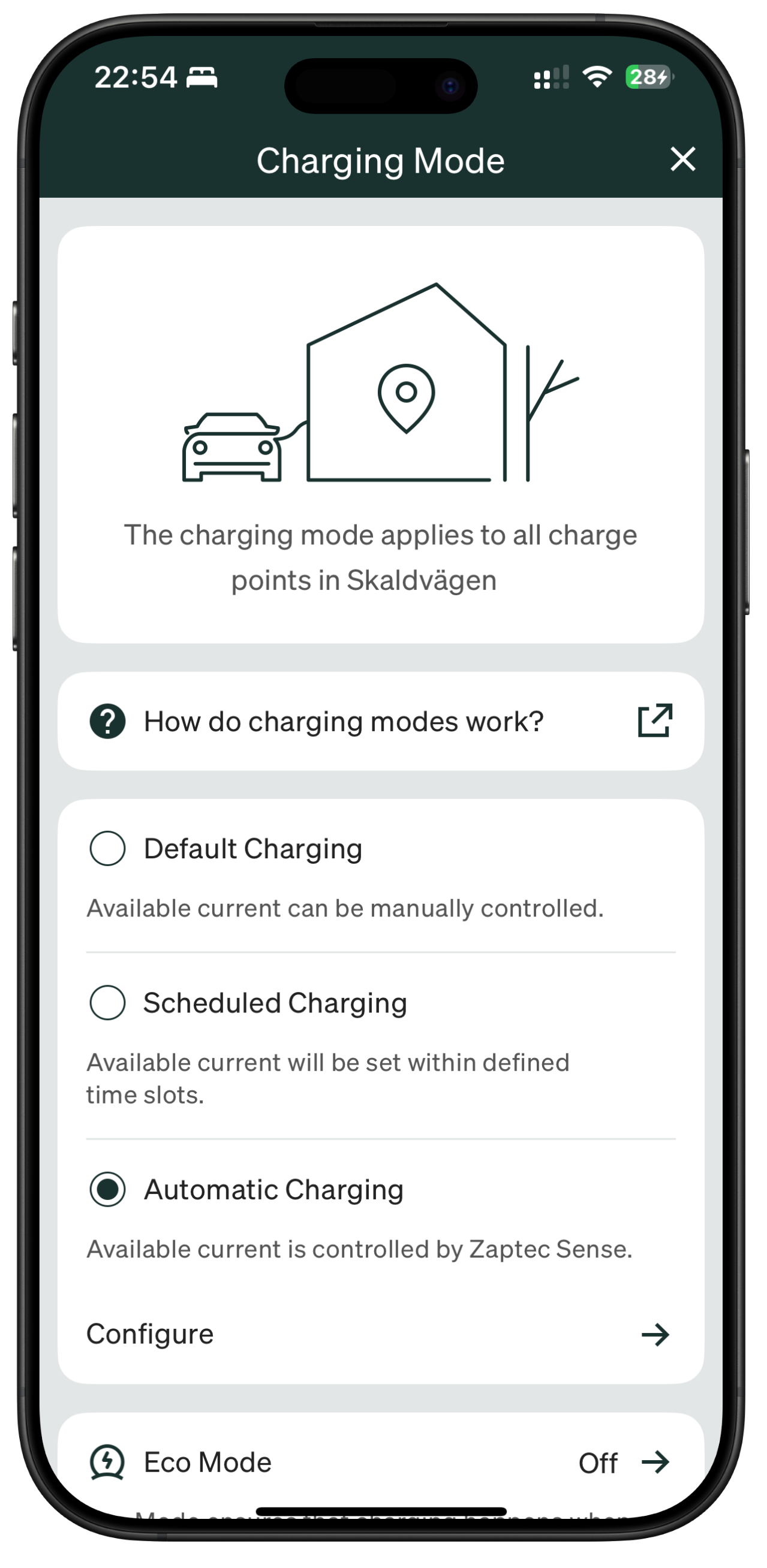

Efter installationen skal du konfigurere Zaptec Sense via Zaptec-appen:

1. Åbn Zaptec-appen og log ind.

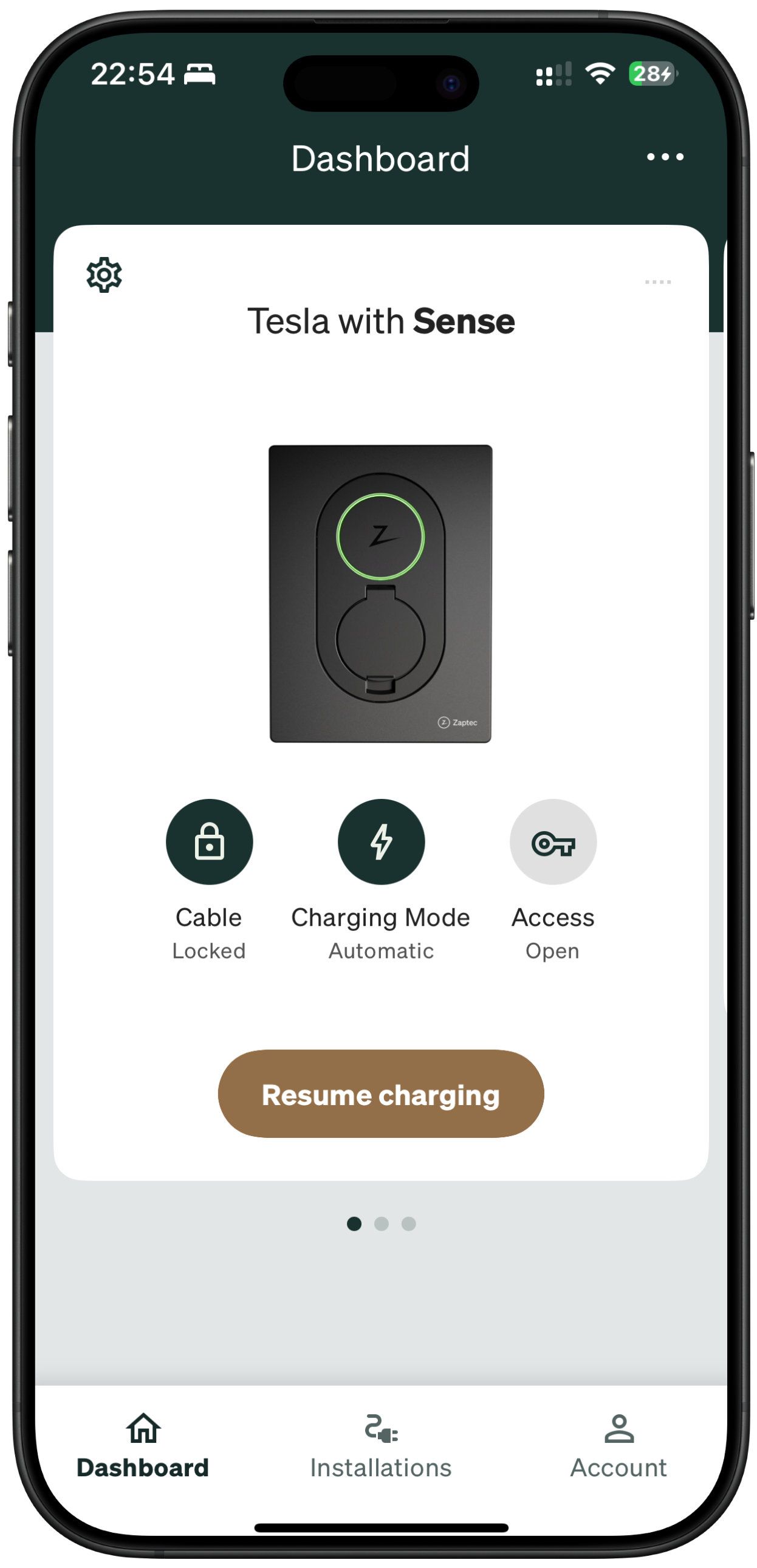

2. Gå til Dashboard > Tryk på de tre prikker i hjørnet > Installér produkt.




3. Scan QR-koden på bagsiden af enheden eller manualen.
4. Følg instruktionerne for at indstille hovedsikringen, bekræfte målerforbindelsen og forbinde til Wi-Fi eller Ethernet.



Netværksindstillinger

Zaptec Sense understøtter både Wi-Fi og Ethernet-forbindelser. For Ethernet: forbind Ethernet-kablet til RJ45-porten.

1. Hold telefonen nær Zaptec Sense.
2. Åbn Zaptec-appen > Installation > Zaptec Services > Zaptec Sense.

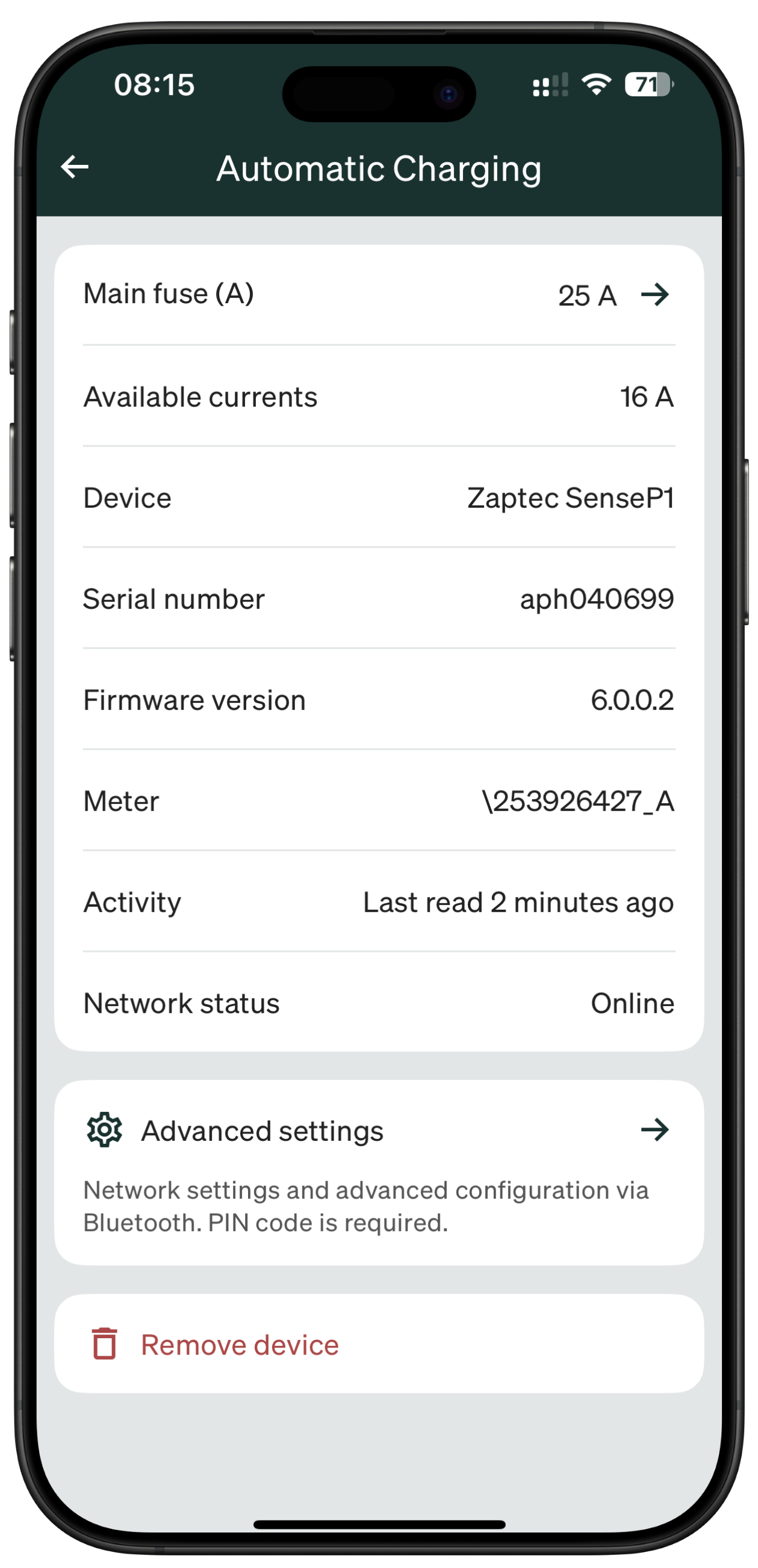

3. Juster netværksindstillinger, IP-adresse, faserotation og/eller målertype.

Lysanvisning

Lyset på din Zaptec Sense vil hjælpe dig med at vide, om alt fungerer korrekt:

• Solid hvid: Enheden er konfigureret og aktiv.
• Solid orange: Enheden har modtaget en IP, men har ikke forbindelse til skyen.
• To orange blink: Ingen IP er modtaget via Ethernet eller Wi-Fi.
• Orange, hvid, orange, hvid: Ingen M-bus data modtaget. Sørg for, at HAN-porten er aktiveret af dit elselskab.
• Tre orange blink: Enheden er ikke konfigureret. Log ind via Zaptec-appen for at opsætte Wi-Fi eller Ethernet.

Klik her for at se detaljer om, hvad de forskellige lyskoder betyder.
