Zaptec Sense overvåger energiforbruget og optimerer opladning af elbiler i realtid. Denne vejledning er til certificerede elektrikere, der installerer Zaptec Sense med RS485 Modbus og Ethernet-forbindelse.

For andre forbindelsestyper, se:

• Sådan installeres Zaptec Sense – P1-forbindelse

Indhold i pakken:

• Zaptec Sense-enhed
• Specialdesignet Micro USB-kabel
• Selvklæbende magnetark
• Dobbeltklæbende tape

Påkrævet:

• 5V DC DIN-skinne strømforsyning (min. udgangsstrøm: 1A)
• DIN-skinne digital elmåler (se bundle-muligheder nedenfor)
• (Valgfrit) Uskærmet CAT5e/CAT6 Ethernet-kabel.



1. Fysisk installation

1. Monter 5V strømforsyningen på DIN-skinnen.

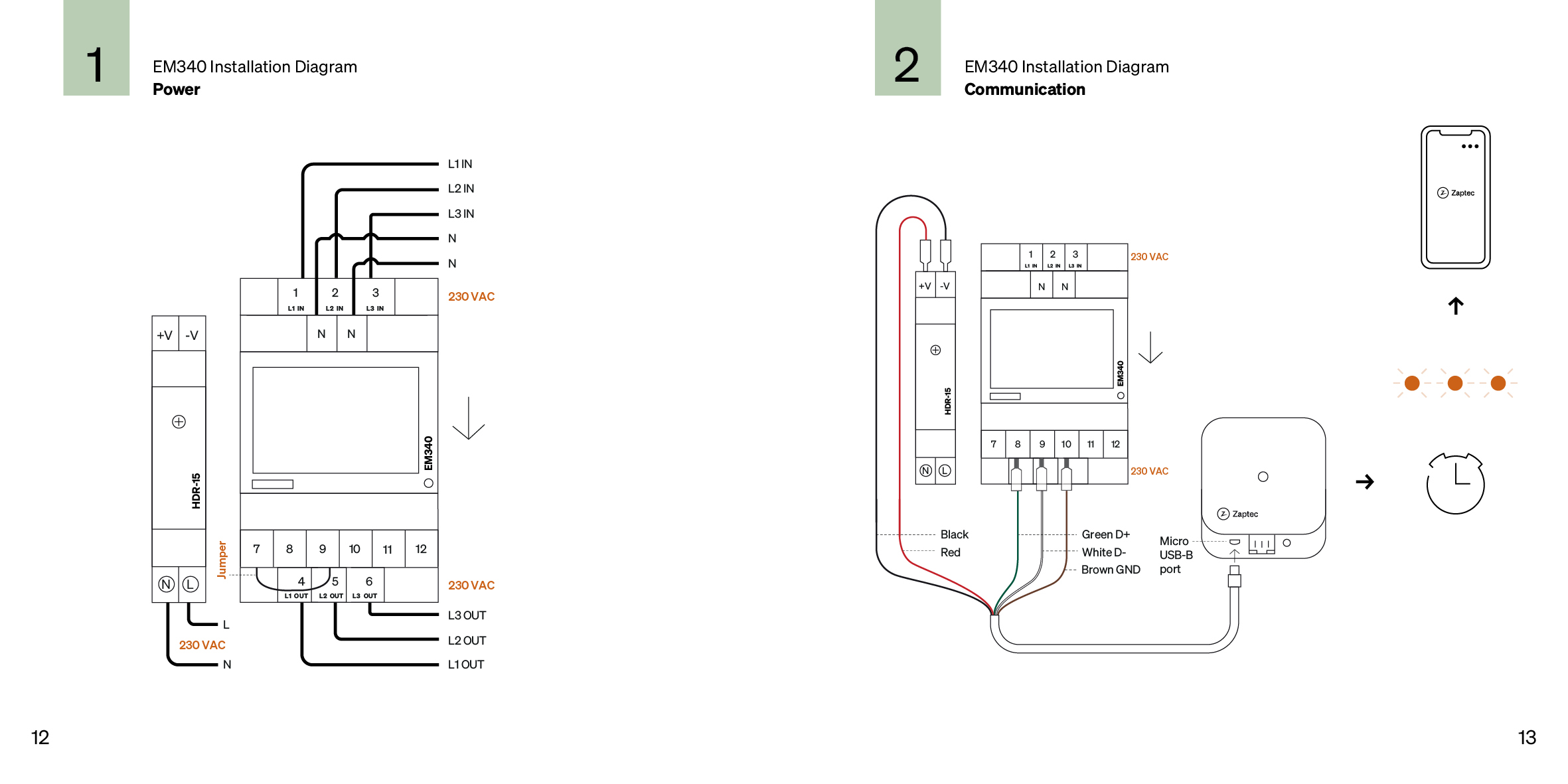

2. Tilslut Zaptec Sense med det specialdesignede Micro USB-kabel:
   • Hvid, grøn og brun (GND): Tilslut til RS-485 terminalerne på elmåleren.
   • Rød [V+] og sort [V-]: Tilslut til 5V strømforsyningen.
3. På elmåleren skal du sætte RS-485 Modbus baudrate til 9,6 kbps.
   • Nogle målere (f.eks. Janitza UMG604-E og Janitza UMG96RM-E-RCM) har som standard en baudrate på 115,2 kbps. Denne skal ændres til 9,6 kbps for Zaptec Sense.

Zaptec Sense bundle-muligheder

Zaptec Sense fås i bundles med følgende elmålere. Vælg den bundle, der passer til dine installationsbehov. Følg producentens instruktioner og se installationsmanualen for ledningsdiagrammer.

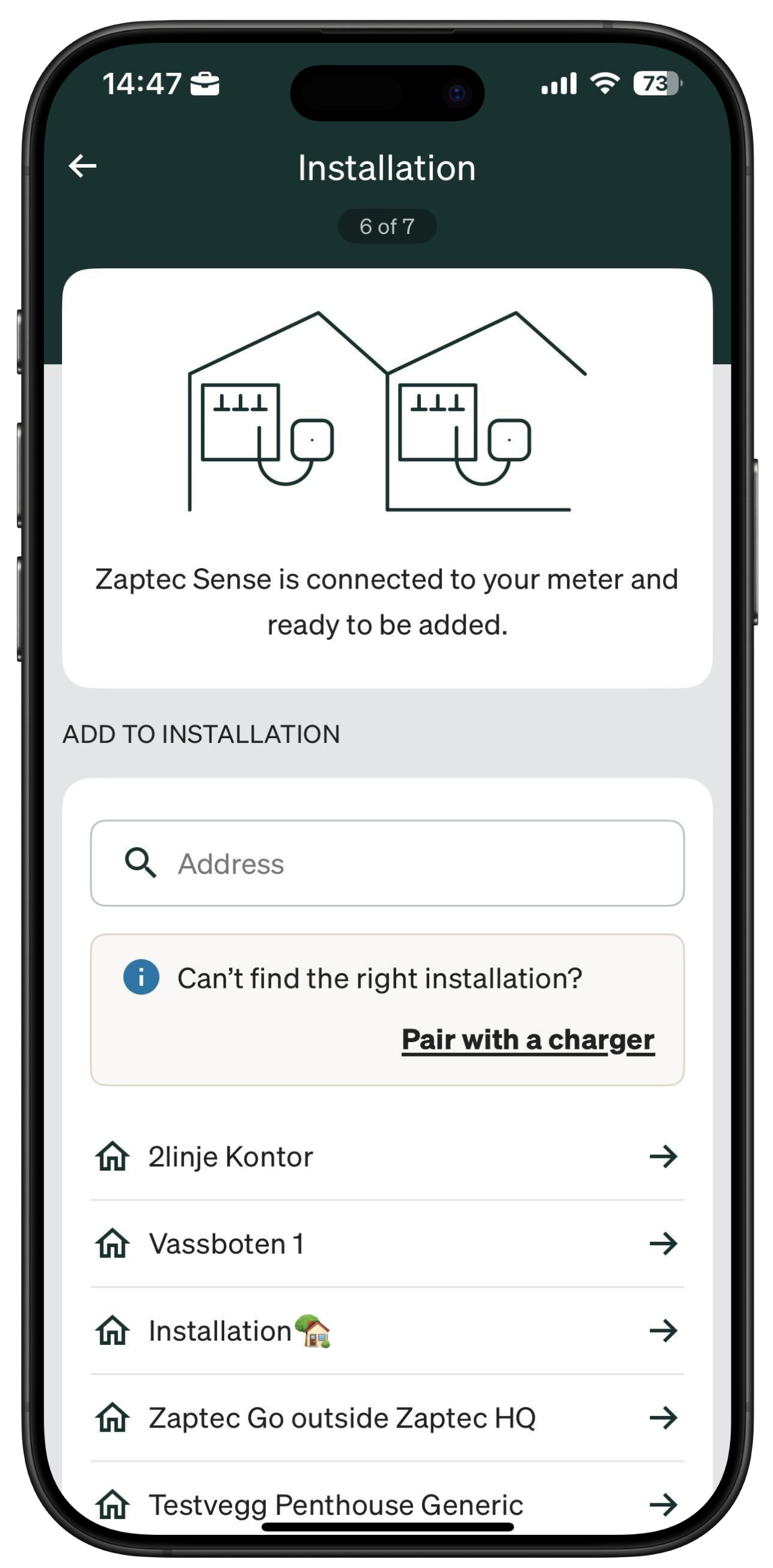

2. Konfigurer Zaptec Sense i Zaptec App

1. Åbn Zaptec App og log ind.

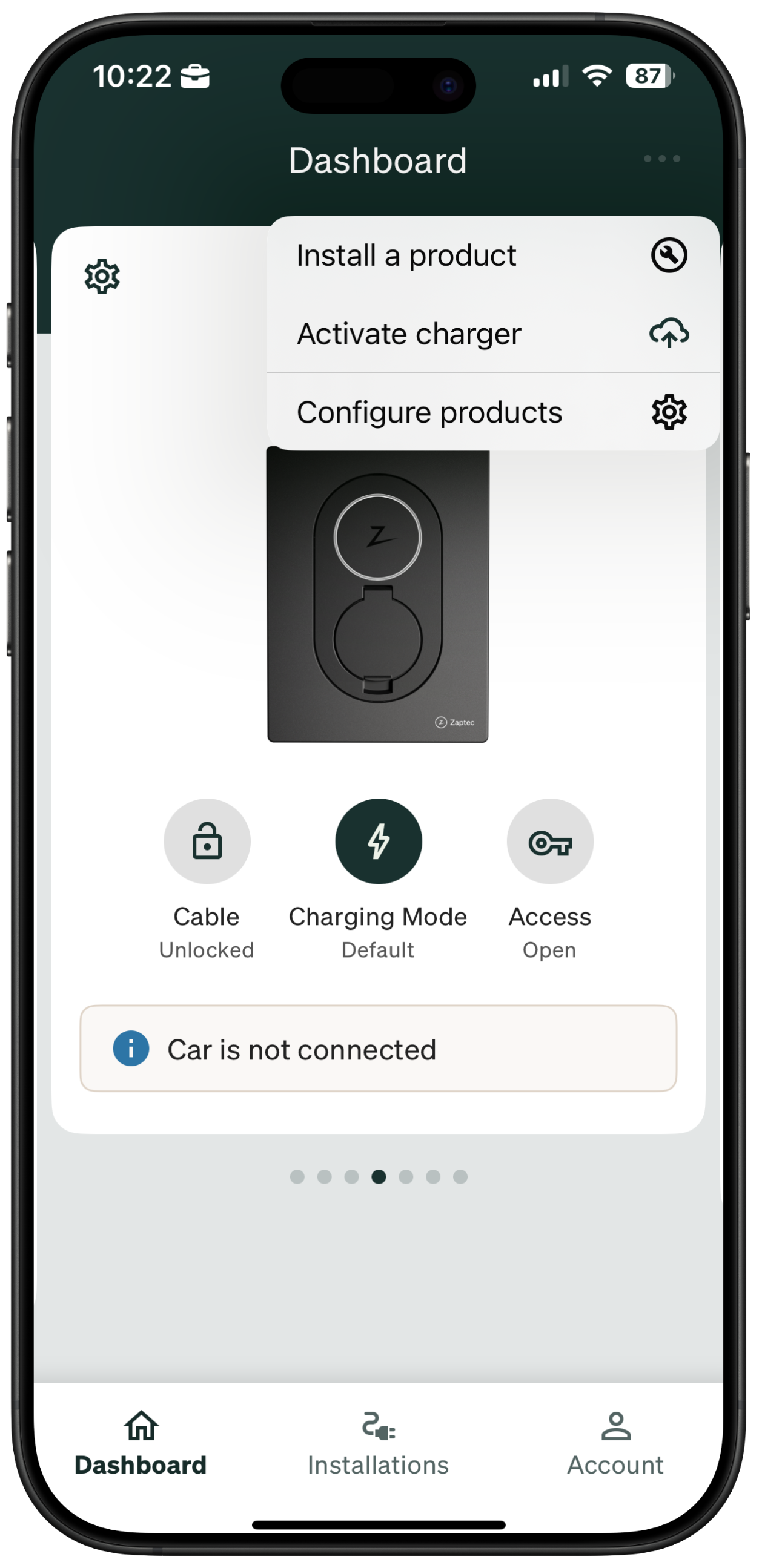

2. Gå til Dashboard > Tryk på de tre prikker i hjørnet > Installer produkt.



3. Scan QR-koden på bagsiden af Zaptec Sense-enheden eller i manualen.

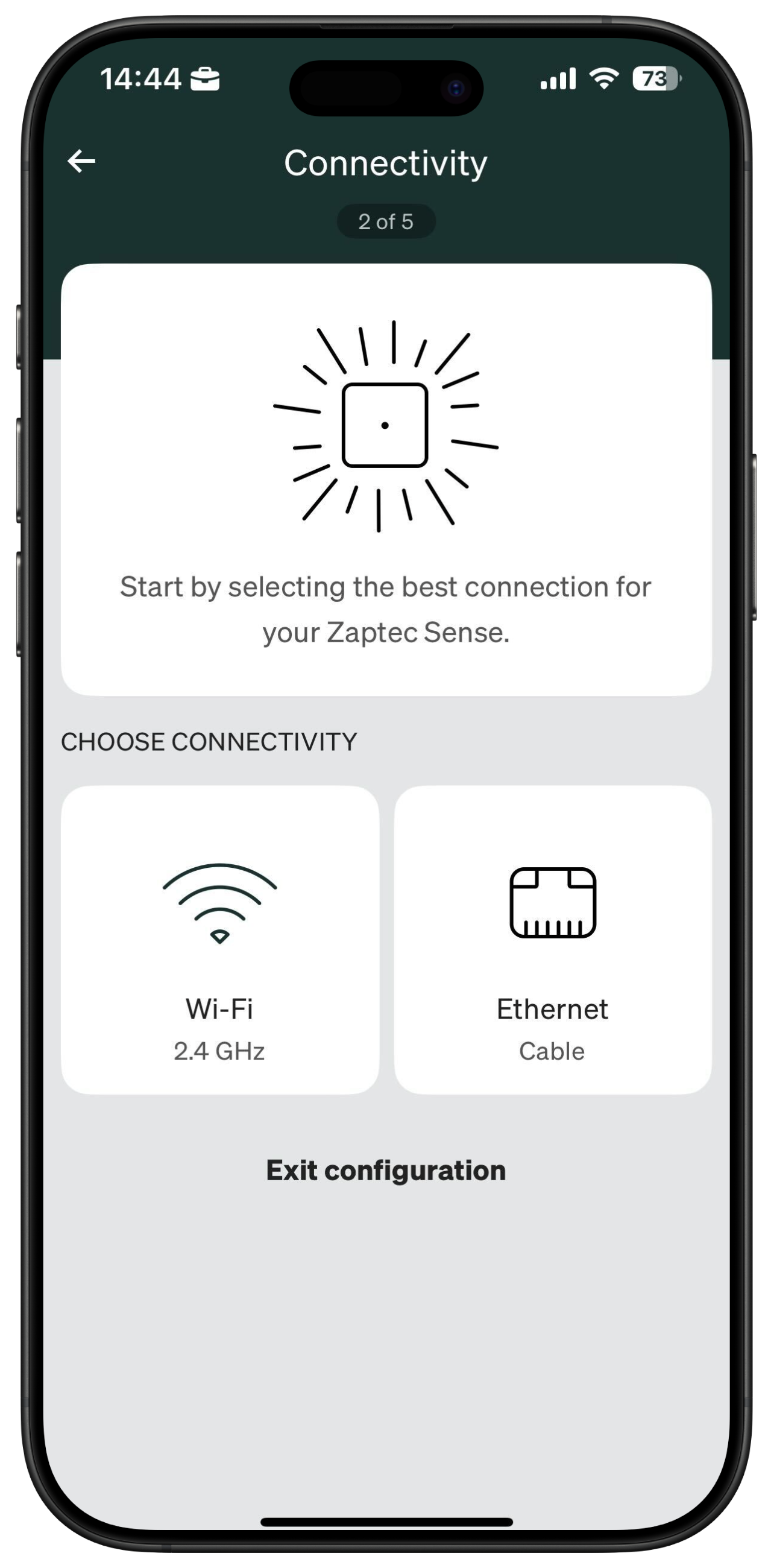

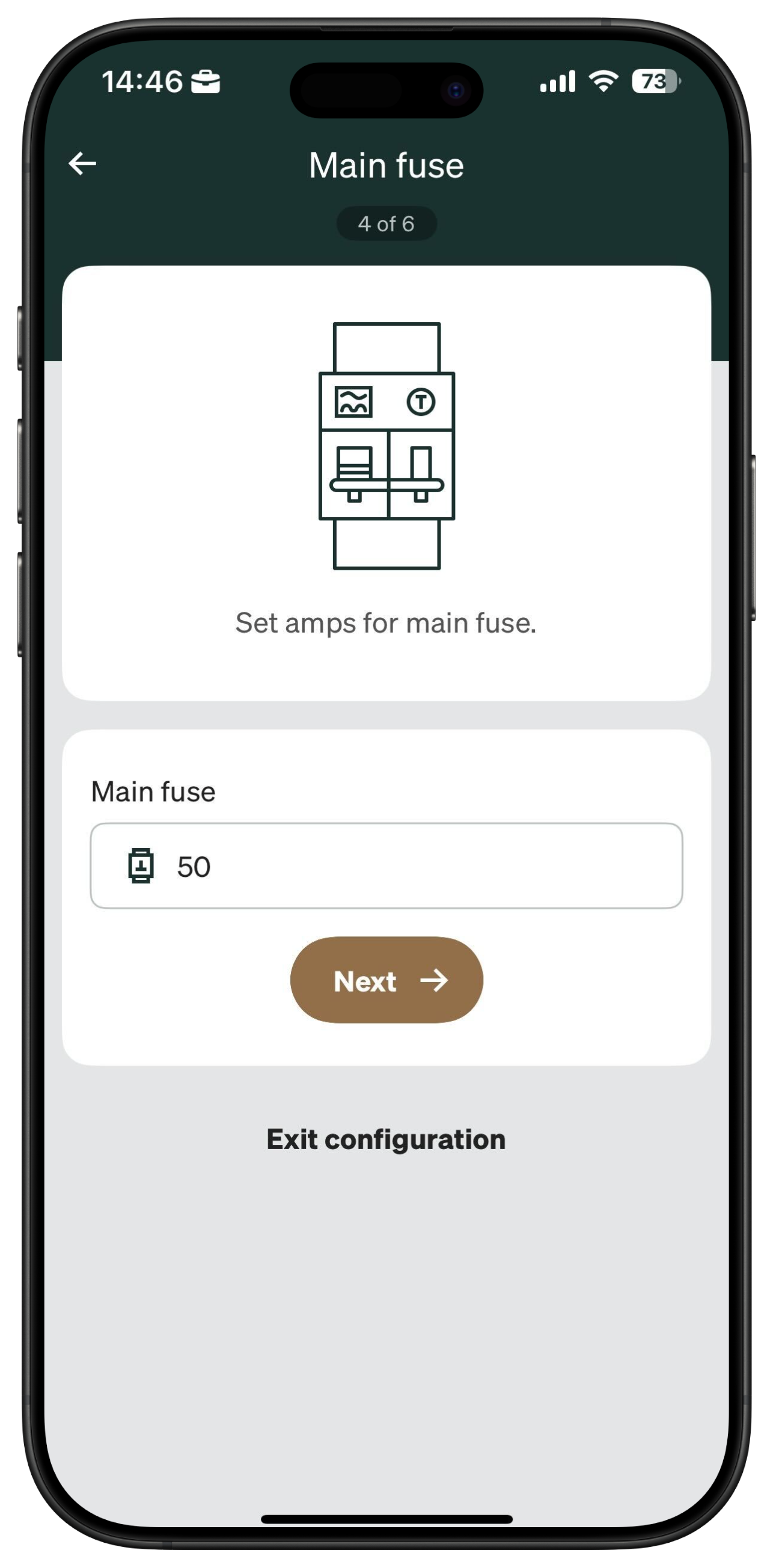

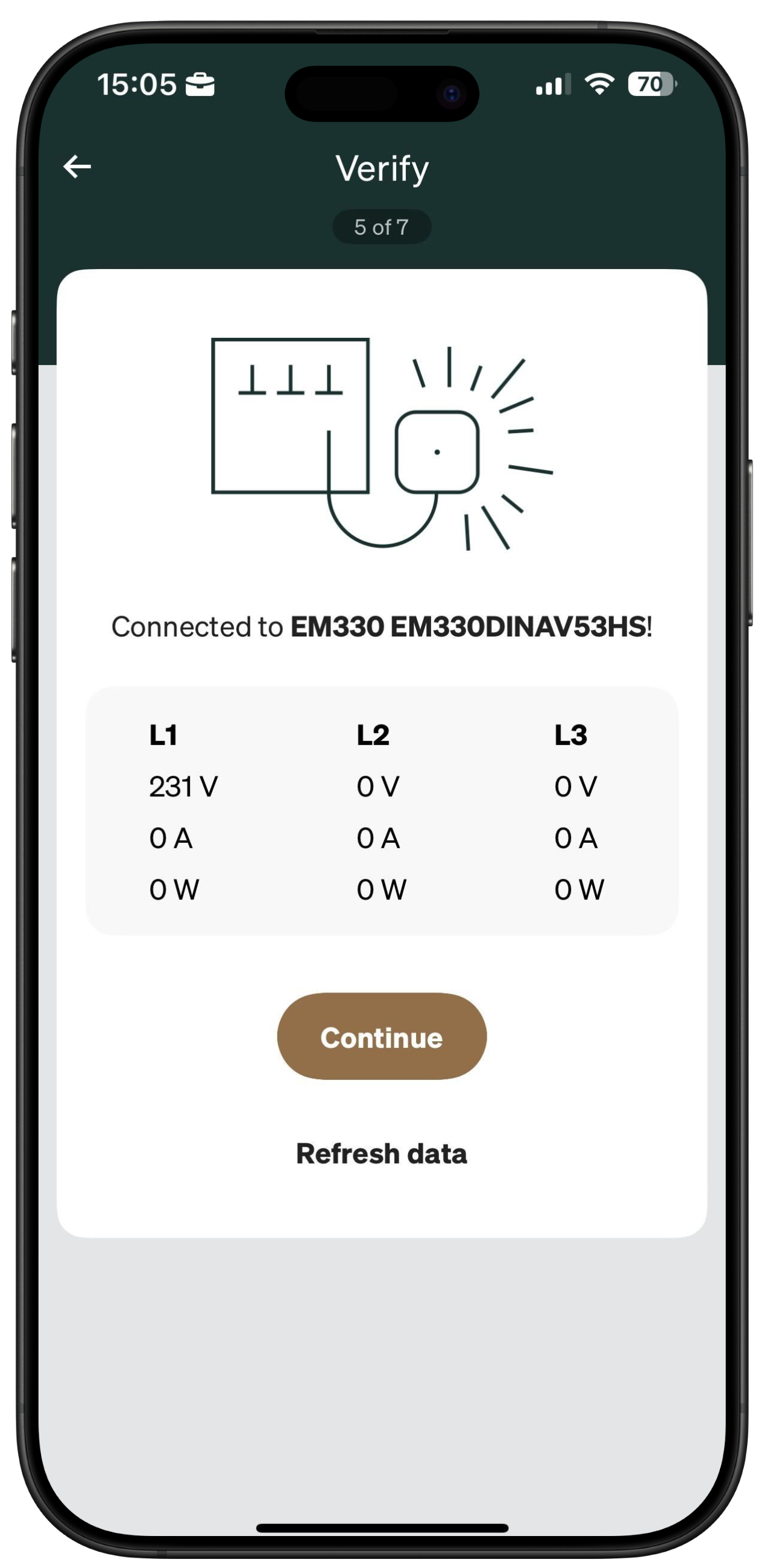

4. Følg instruktionerne for at oprette forbindelse til et netværk, indstille hovedsikringens værdi og bekræfte elmålerforbindelsen.





Statusindikatorer for lys

Brug LED-lysene på Zaptec Sense til at kontrollere dens status:

• Fast hvid: Enheden er korrekt konfigureret og aktiv.
• Fast orange: IP-adresse modtaget, men cloud-forbindelse mislykkedes.
• 2 orange blink: Ingen IP-adresse modtaget via Ethernet eller Wi-Fi.
• Orange → hvid (gentaget): Ingen M-bus data modtaget. Kontroller om HAN-porten er aktiveret.
• 3 orange blink: Enheden er ikke konfigureret. Log ind via Zaptec appen for at opsætte Wi-Fi eller Ethernet.

Se den fulde guide til lysindikatorer.


Netværksindstillinger

Opdater netværksindstillinger via Zaptec App.

Hvis du har PIN-koden eller er installatør:

1. Hold din telefon tæt på Zaptec Sense.
2. I appen > Tryk på de tre prikker i hjørnet > Konfigurer produkter.
3. Vælg enheden (APGXXXX eller APHXXXX).
4. Indtast PIN-koden > Opdater netværksindstillinger.

Hvis du er ejer:

1. Hold din telefon tæt på Zaptec Sense.
2. I appen > Installationer > din installation > Opladningstilstand > Konfigurer > Avancerede indstillinger.
3. Opdater netværksindstillinger.

Læs også: Sådan forbinder du Zaptec Sense til netværket.

Hvis Zaptec Sense mister forbindelsen, reducerer den automatisk ladeeffekten til minimum (6A) for at undgå overbelastning af dit system. Du kan ændre minimumseffekten i Zaptec Portalen.

Opdateret 16. januar 2026 08:34
