Denne manual giver retningslinjer til brug for Bemyndigede Organer under MID-direktivet 2014/32/EU samt andre laboratorier, der er ansvarlige for test af elmålere.
Parametre for elmåler
| Parameter | Zaptec Pro MID | Zaptec Go 2 |
| Certificering | MID Klasse B | MID Klasse B |
| Harmoniseret standard | EN 50470 -1, -3 | EN 50470 -1, -3 |
| MID-certifikat | N-18/3585 | T12806 |
| Bemyndiget organ | NMi Certin (0122) | NMi Certin (0122) |
| Mærkespænding | 3 x 230/400 V | 3 x 230/400V |
| Mærkestrøm | 0,25-5 (32) A | 0,25-5 (32)A |
| Optisk testudgang (aktiveret via app) | 10000 imp/kWh | 10000 imp/kWh |
Læsning af MID softwareversion
Dette afsnit forklarer, hvordan man læser MID softwareversionen for Zaptec Pro og Zaptec Go 2.
Zaptec Pro
MID softwareversion kan læses på displayet ved hjælp af en af følgende metoder:
-
Metode med tilslutning og frakobling:
Tilslut et Type 2 ladekabel, fjern det straks igen, og tilslut det igen. Sørg for, at ingen bil er tilsluttet. -
Nulstil laderen:
Nulstil via Zaptec-appen (PIN-kode kræves) eller ved at slukke og tænde for strømmen.
Zaptec Go 2
Zaptec Go 2 har en "MID-tilstand", der gør det muligt at læse MID softwareversionen og energiregistrene. Displayet vil skifte mellem følgende skærme:

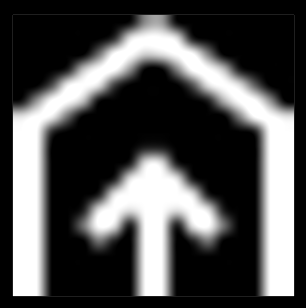

Angiver, at den aktuelt viste værdi er det kumulative importenergiregister.
Angiver, at den aktuelt viste værdi er det kumulative eksportenergiregister.
v Angiver, at den aktuelt viste værdi er softwareversionen af måleinstrumentet.
Du kan læse MID softwareversionen og energiregistrene på Zaptec Go 2 på tre måder:
-
Metode med tilslutning og fjernelse:
Frakobl kablet fra laderen. Tilslut et Type 2 kabel, fjern det straks og sæt det i igen (uden bil tilsluttet). Displayet skifter mellem at vise den samlede import-/eksportenergi (kWh) og softwareversionen, hver i 5 sekunder. Gentag i 30 sekunder. -
Nulstil laderen:
Sørg for, at ladekablet er frakoblet. Nulstil laderen via Zaptec-appen (PIN kræves) eller sluk og tænd for strømmen. Hvis laderen er ny og ikke er konfigureret, vises en QR-kode. Når den er konfigureret, vil MID-detaljerne vises i 30 sekunder. Du kan tilsidesætte dette ved at bruge metoden med tilslutning og fjernelse, selvom QR-koden vises. -
Aktiver feltetest-tilstand:
Brug Zaptec-appen til at aktivere feltetest-tilstand (PIN kræves). I denne tilstand øges energidisplayets præcision, og maksimale værdier kan vises som begrænsede. Hvis du har brug for præcise aflæsninger, bør du overveje at bruge en af de andre metoder.
Sådan testes den integrerede elmåler
Terminologi
-
(Lade)installation: En samling af ladepunkter på én overordnet kreds,
muligvis med underkredse, administreret under én administrator. - Total importenergi (kWh): Energi forbrugt af ladestationen fra eksterne kilder til køretøjet (f.eks. elnettet).
- Total eksportenergi (kWh): Energi, som stationen leverer til eksterne systemer fra køretøjet (f.eks. elnettet).
Metodologi
En simpel test af den integrerede elmålers nøjagtighed udføres bedst i marken. Dette muliggør en hurtig test uden behov for at installere og konfigurere en erstatnings-
lader, mens en enhed sendes til test.
- Til test i marken findes der kommercielt tilgængeligt udstyr, som er specialiseret til måling af den energi, der leveres via en Type 2-stik, et eksempel er MTE eMOB I-32.3 AC.
- Alternativt kan et specialfremstillet Type 2-kabel kombineres med en generisk bærbar referencestandard. Vi anbefaler at bruge en bil som belastning, men en resistiv belastning kan også bruges, hvis en bilsimulator er tilgængelig til styring af ladecyklussen. Den leverede energi til belastningen kan derefter måles med den bærbare referencestandard.
Ladestationens statusindikator LED-ring fungerer som en pulserende udgang og skal indstilles til feltetest-tilstand før testning. Se næste afsnit for instruktioner.
Til dybdegående laboratorietest med isolerede kilder, kontakt Zaptec Support for midlertidigt at deaktivere fejlstrømsdetektionen.
Krav til in-situ test
- Et elektrisk køretøj med 3-faset ombordlader (hvis relevant).
- En bærbar referencestandard.
-
Type 2-kabelsæt med mulighed for tilslutning til referencestandardens spændings-
og strømindgange. - Telefon med Zaptec App installeret (Android eller iOS).
-
Hvis installationen har brugerautentifikation aktiv, skal du have samarbejde fra installations-ejeren for, at ladepunktet kan levere energi.
Feltetest-tilstand: Sådan testes
- Åbn og log ind på Zaptec App.
- Fra Dashboard, tryk på de tre prikker øverst til højre og vælg Konfigurer produkter.
- Brug PIN-koden til at oprette forbindelse til ladestationen via Bluetooth.
- I Avancerede indstillinger, slå Feltetest-tilstand til, og tryk Gem.
- Lyset på ladestationen slukkes, hvilket indikerer, at den er klar til energipulsudgang.
- Tilslut belastningen til test.
- Efter testen, gå tilbage til appen, sluk for Feltetest-tilstandens kontakt, og tryk på Gem.
- Feltetest-tilstand deaktiveres automatisk efter 4 timer eller ved strømafbrydelse af laderen. Dette nulstiller LED-lysringen til normal drift.
-
Præcisionen øges i denne tilstand, så de viste maksimale værdier kan være begrænsede.
Hvis der forbindes direkte til et ladende køretøj, skal du sikre, at referencestandarden kan tåle mindst 32A kontinuerlig strøm. For hjælp til test af elmåleren - gå til zaptec.com/support
Laboratorietest
Ud over at rekonfigurere LED-ringen til feltetest, kræves følgende ændringer på enheder, der indsendes til test på laboratorier:
- Fejlstrømsafbryderen er deaktiveret, så ladestationen kan testes med isolerede strømløkker.
- Sikkerhedsrelæet lukker automatisk, uden behov for et Control Pilot-signal, som normalt kræves for drift.
Med disse ændringer kan ladestationen testes som en konventionel elmåler ved at bruge tilslutningsklemmerne (Backplate på Zaptec Pro) som indgang og Type 2-stikket som udgang. Af sikkerhedsmæssige årsager kan kun Zaptec aktivere denne testtilstand.
