Denne vejledning guider dig gennem installation, konfiguration og aktivering af Zaptec Go.
Den supplerer installationsmanualen. Download installationsmanualen her.
Applies to Zaptec app v5.19 og høyere.
Resumé
- Fysisk Installation: Monter og forbind til Zaptec Go.
- Konfiguration: Konfigurer laderen med Zaptec app.
- Aktivering: Valgfrit om laderen skal aktiveres med Zaptec app.
Bemærk, at Zaptec Go kræver en afbryder og en Type A RCD (30mA), og husk; kun autoriserede installatører kan installere opladeren.
Fysisk installation
Zaptec Go har indbygget DC jordfejlsbeskyttelse (6mA), men kræver også AC jordfejlsbeskyttelse. Derfor skal du installere en Type A RCD (30mA) i hvert kredsløb, der forsyner en Zaptec Go.
- Monter ladestationen: Fjern frontdækslet og sørg for, at enheden er lige og monteret i den passende højde (anbefalet 0,9 m fra jorden).
- Forbind strømkablet: Brug et strømkabel (maks. 6 mm², afisoler 12 mm) og tilslut det til opladeren. Fjern terminaldækslet ved at trykke på tappen på dækslet og trække det nedad.
-
Forbind ledningerne: Fastgør ledningerne ved at trykke fast på alle håndtag. Sæt terminaldækslet på igen. Ved 3-fasede IT-netinstallationer skal du kontrollere, om bilen understøtter 3-faset IT-opladning. Bemærk, der skal typisk vælges TN-3 i Danmark.
Mere information findes her. - Tænd for afbryderen: Efter tilslutning af en ny lader vil den lyse orange, og hermed indikere at den er klar til at blive konfigureret med Zaptec app.
Hvordan konfigureres Zaptec Go
- Download Zaptec app: Den findes på App Store eller Google Play.
- Log ind: Brug din Zaptec-certificerede installatørkonto. Ved at logge på kan du tilføje en servicepartner, overdrage opladeren til kunden, tilføje Zaptec Sense og registrere opladeren i Zaptec-portalen. Uden at logge ind er kun grundlæggende elektrisk konfiguration mulig..
Konfigurations trin

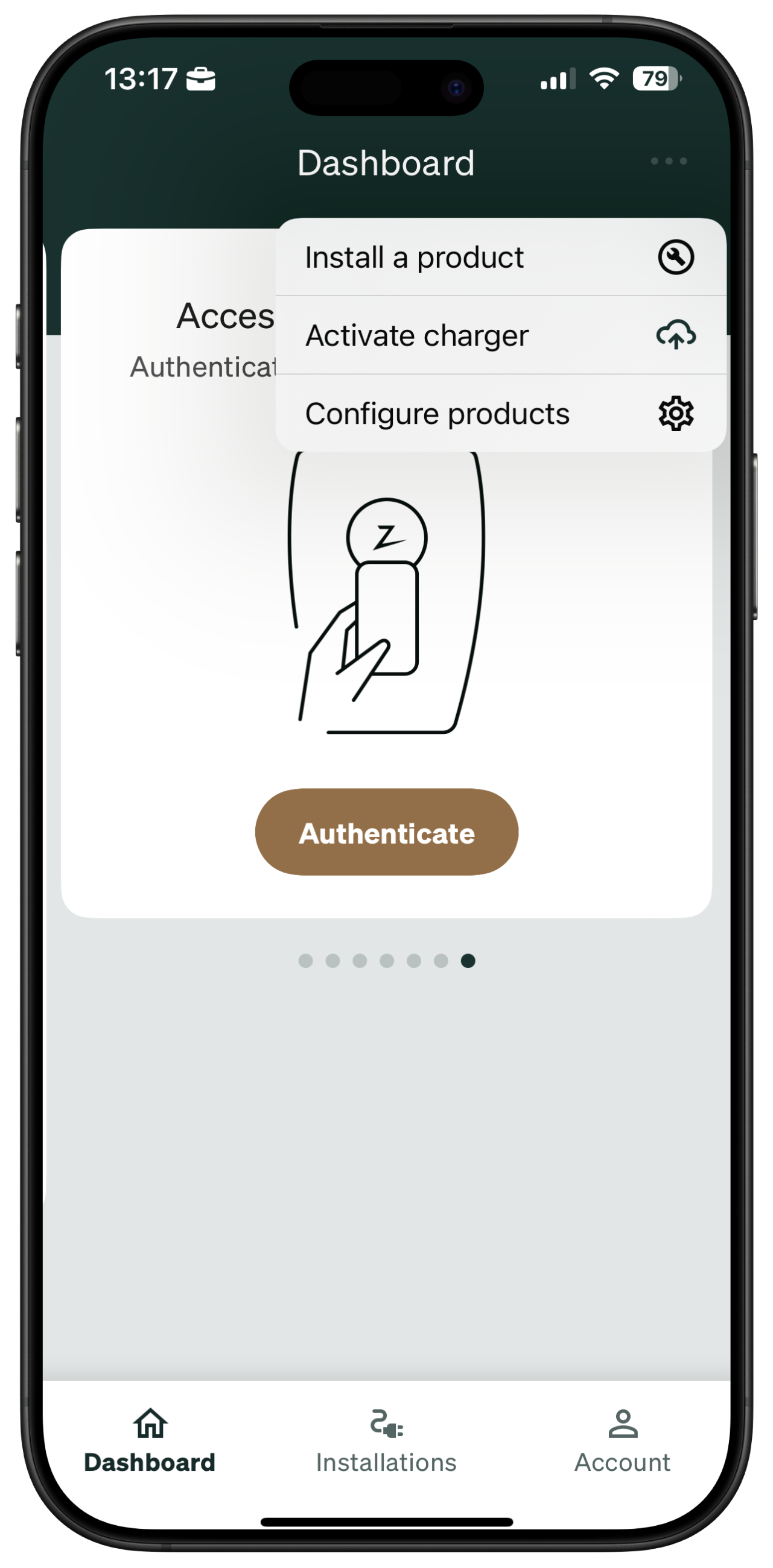

- Tryk på (⋯) symbolet: Findes I øverste-højre hjørne af Dashboard, og tryk Install a product.
-
Vælg Zaptec Go og scan QR koden: Sørg for, at opladeren er tændt, og Bluetooth er aktiveret på din telefon.
Tip: QR koden er på kassen, på den første side I brugermanualen, inde I laderen. Brug evt. lygte knappen for at oplyse QR koden. Hvis scanningen fejler, tryk på (⋯) symbolet til højre og Select device from list, hvor du kan vælge laderens serienummer. -

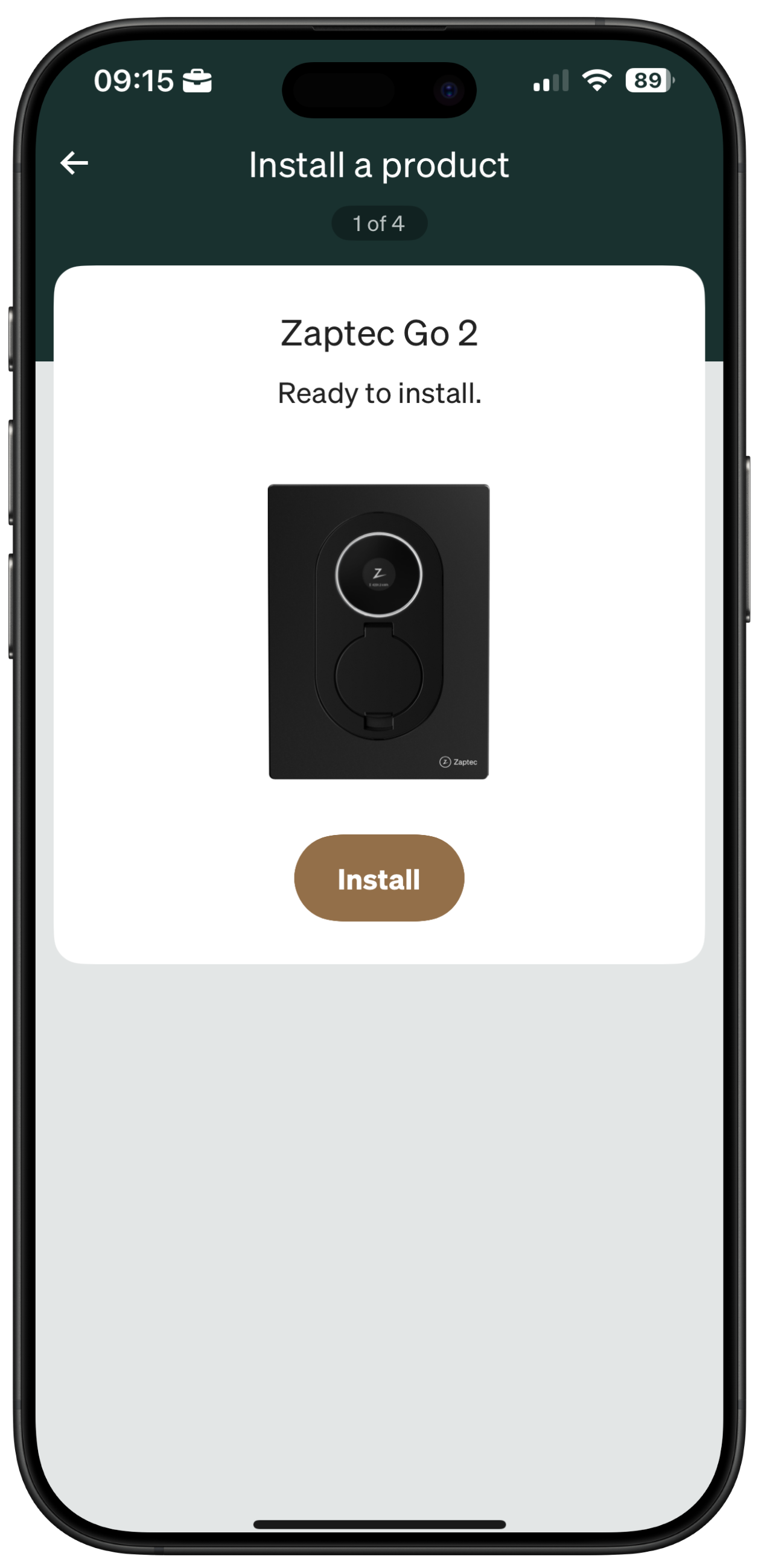

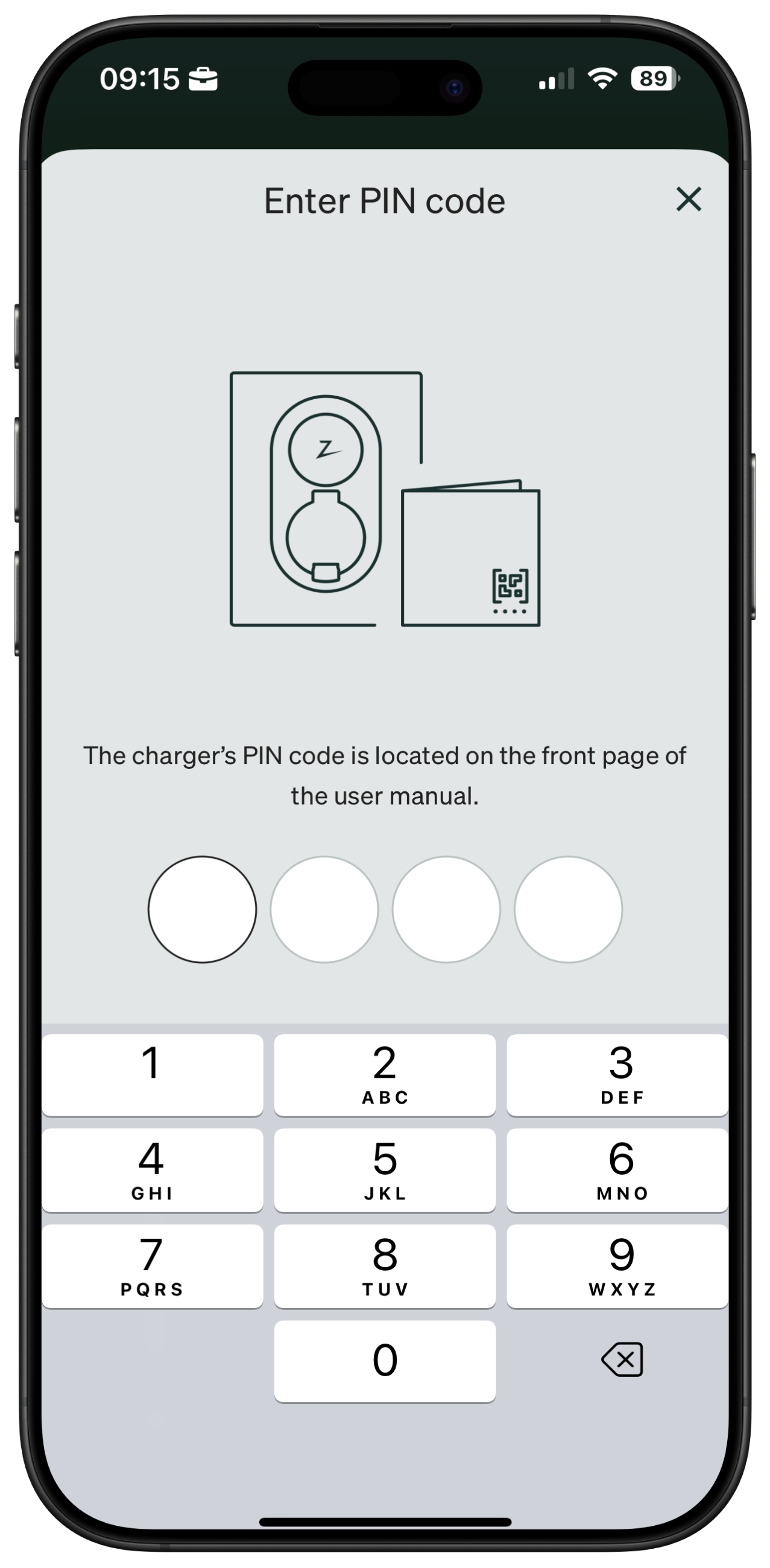

Installer Zaptec Go: Tryk på Install Zaptec Go og tast PIN koden (koden findes på bore skabelonen I kassen, eller på forsiden af brugermanualen).
-

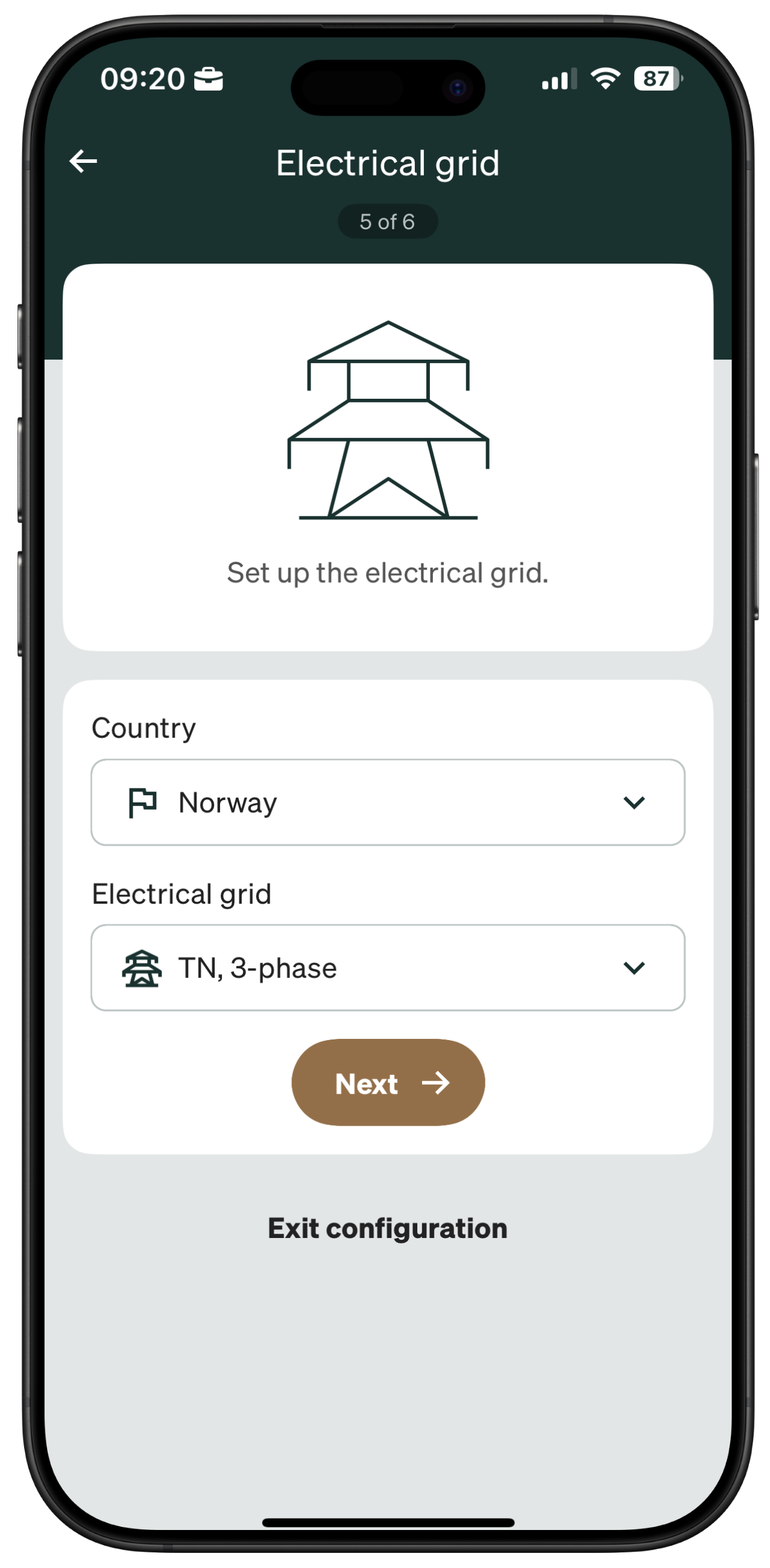

Bekræft elnettet: Specifier landet og det lokale elnet (TN eller IT grid,
1-fase eller3-fase). Laderen vil automatisk forsøge at finde den eller de relevante nettyper for dig, som vil blive vist som "Anbefalet".
-

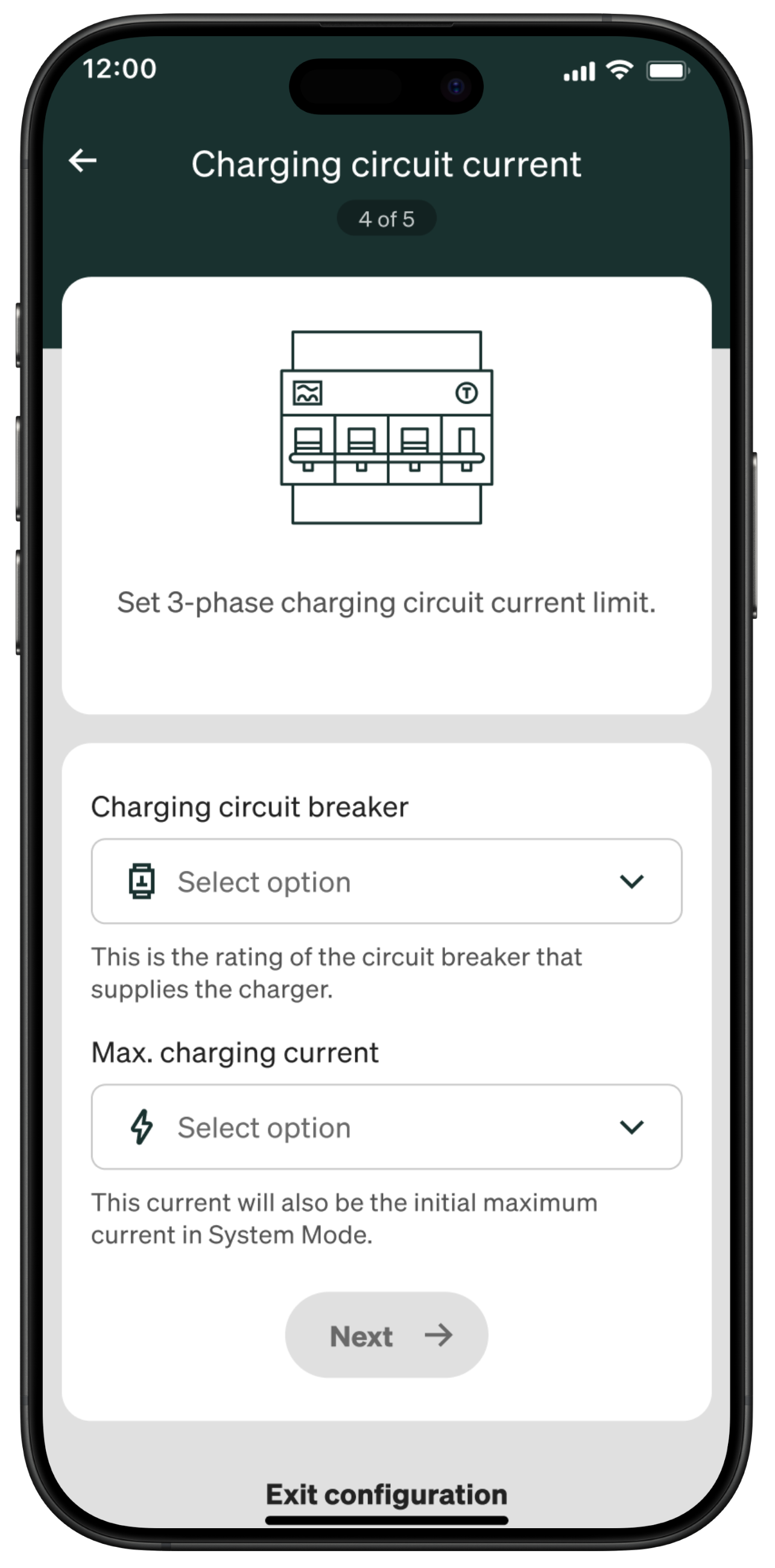

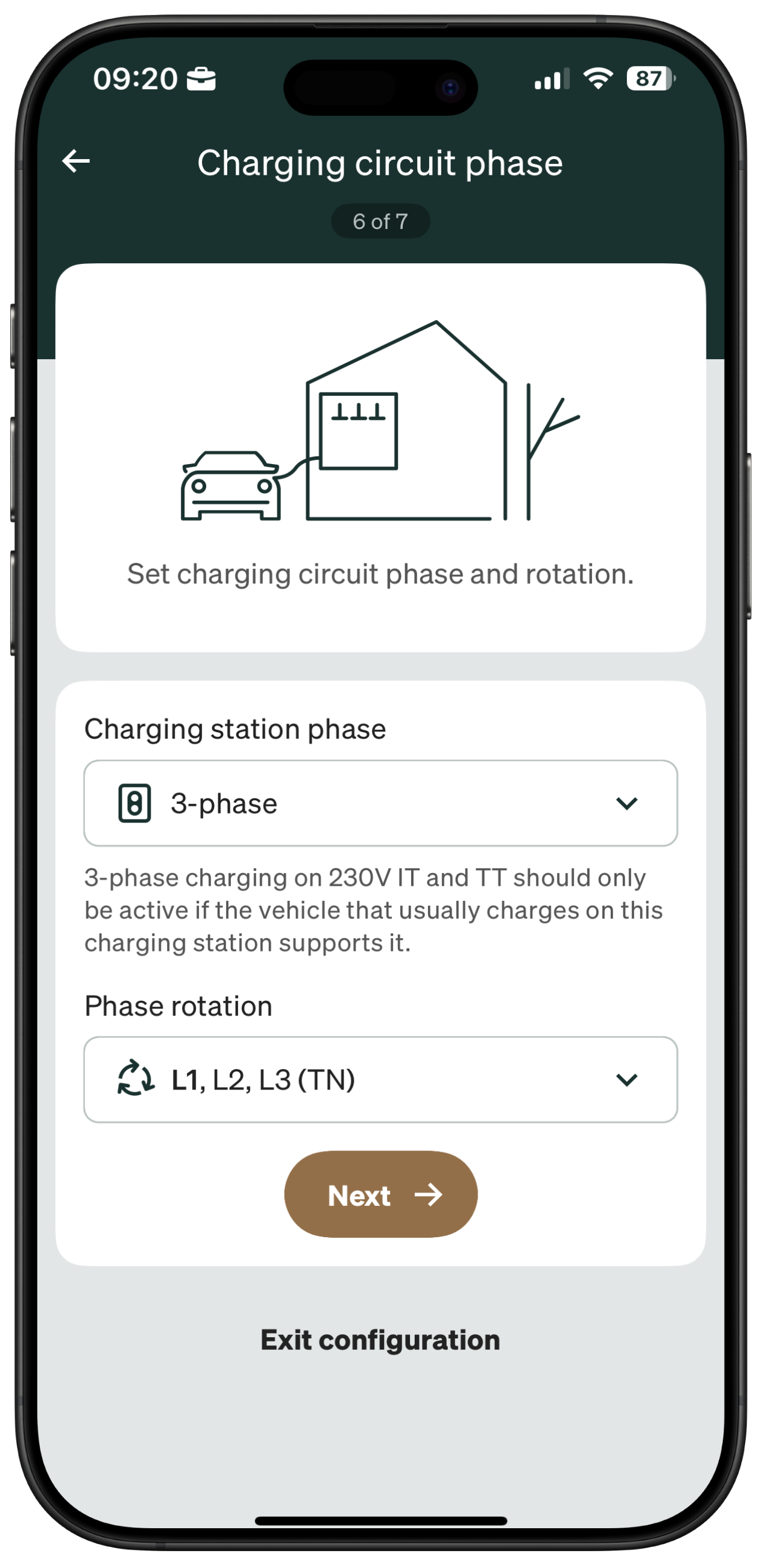

Angiv elnet forbindelses detaljer: Angiv antallet af faser (1 eller 3) og faserotation. Bekræft også effektafbryderens klassificering og den maksimalt tilladte ladestrøm for det elektriske kredsløb, der forsyner opladeren.
-

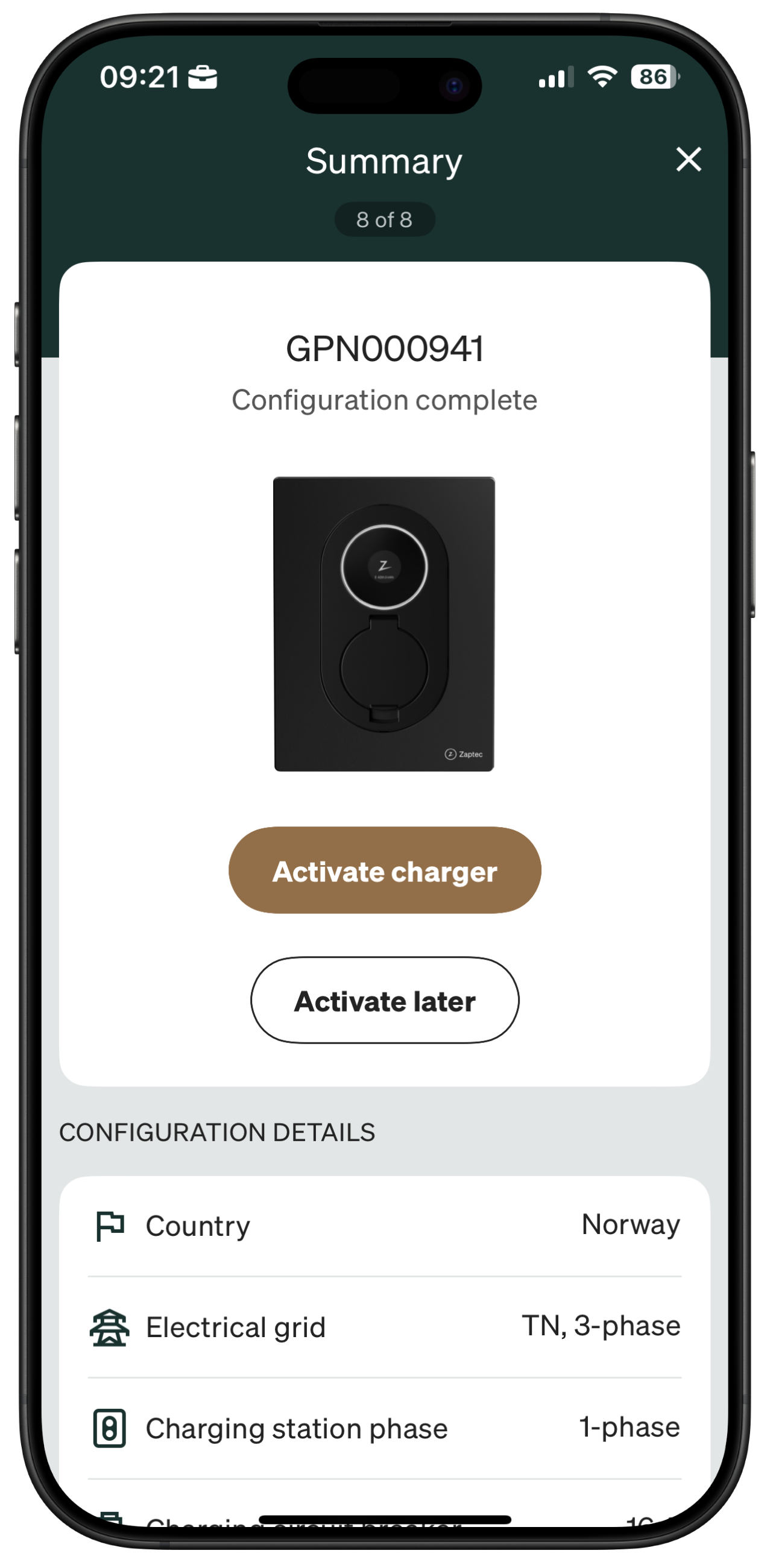

Bekræft konfiguration: Kontroller, at konfigurationen er komplet, og at opladeren er funktionsdygtig (indikeret med den hvide indikatorlampe).
Test den, derefter (valgfrit) tryk Activate charger for at fortsætte med kundeoverdragelse og Zaptec-registrering. For at sikre en problemfri oprettelse anbefaler vi at gennemføre registreringen og kundeoverdragelsen nu. Du skal bruge opladerens pinkode og ejerens e-mail. Eller, hvis du vil aktivere senere, skal du trykke på Aktiver senere fra (⋯) Dashboard menu når du er klar.
Hvordan aktiverer man Zaptec Go
Aktiveringskrav: Laderens PIN for sikkerhed og ejerens email adresse.
- Start activation: Begynd aktivering fra oversigt skærmen ved at trykke Activate charger eller fra (⋯) Dashboard menu.
- Tast laderens PIN: Find laderens PIN I bruger manualen, eller på boreskabelonen.
-

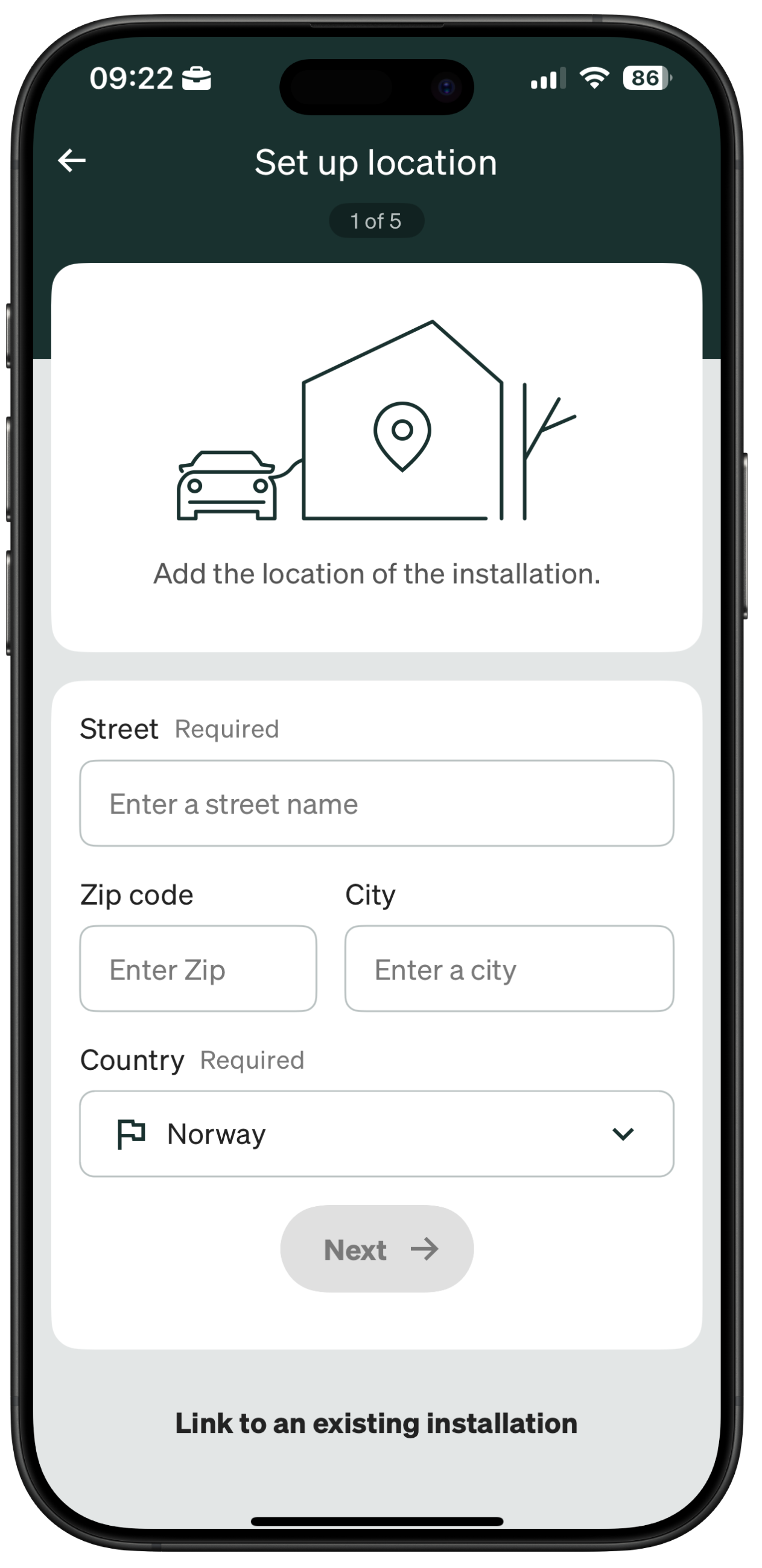

Opret en ny installation: Angiv grundlæggende placeringsoplysninger (gadenavnet vil blive brugt til at identificere installationen i Zaptec-portalen). Eller, hvis opladeren vil dele strøm med en eksisterende Zaptec Go, skal du trykke på Link til en eksisterende installation og vælge den eksisterende.
Bemærk: Tilladelse fra ejeren kan være påkrævet, hvis du ikke kan finde den eksisterende installation. Bed dem om at give dig adgang til installationen ved hjælp af din servicepartnes Lookup Key.
-

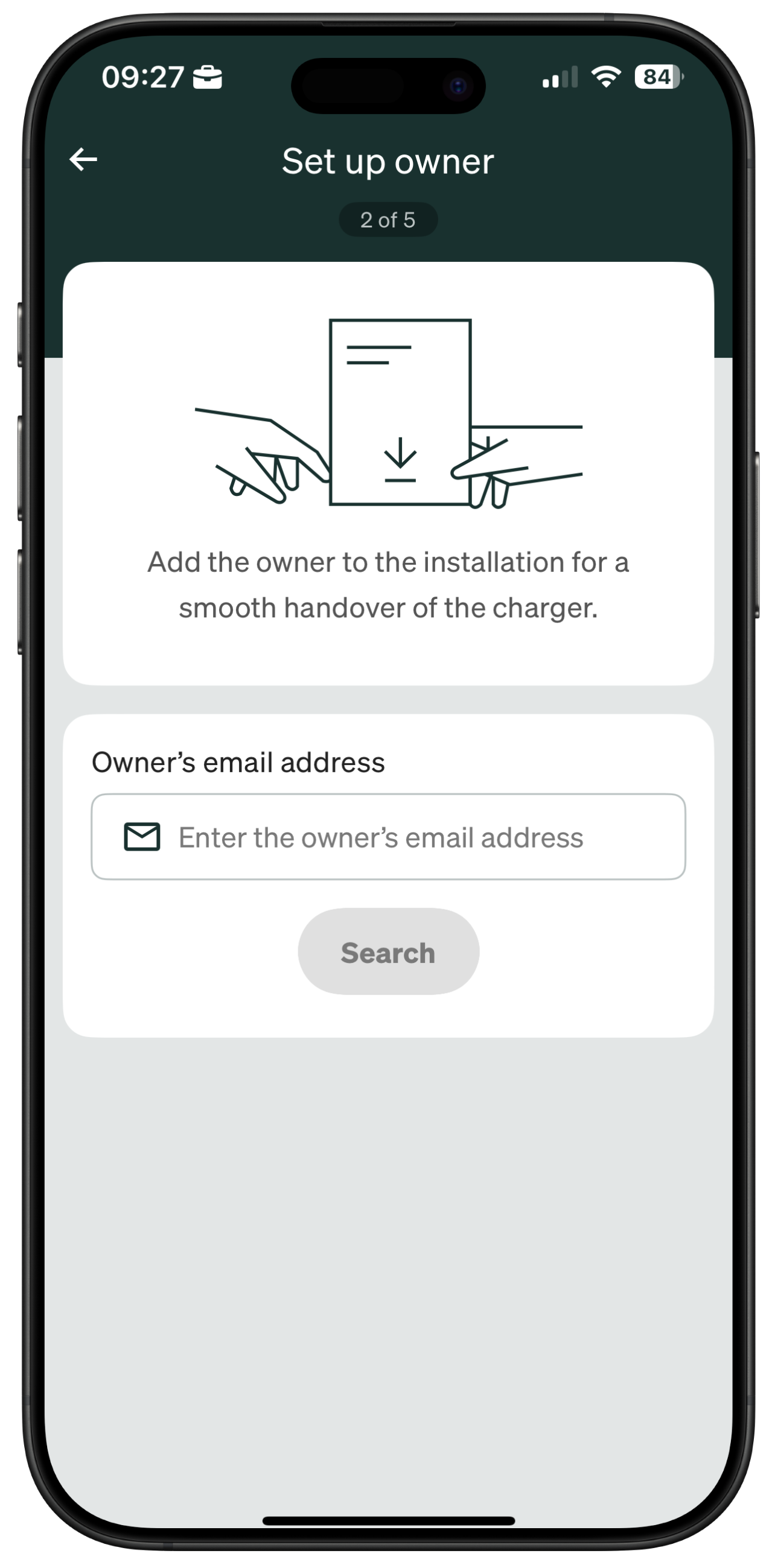

Indtast ejerens email: For at give ejeren adgang til den nye oplader skal du indtaste deres e-mailadresse (Sørg for, at oplysningerne er korrekte, da de ikke kan ændres senere). Ejeren vil modtage en e-mail-meddelelse, hvis de ikke har en Zaptec-konto, eller en app-meddelelse, hvis de allerede har en.
-

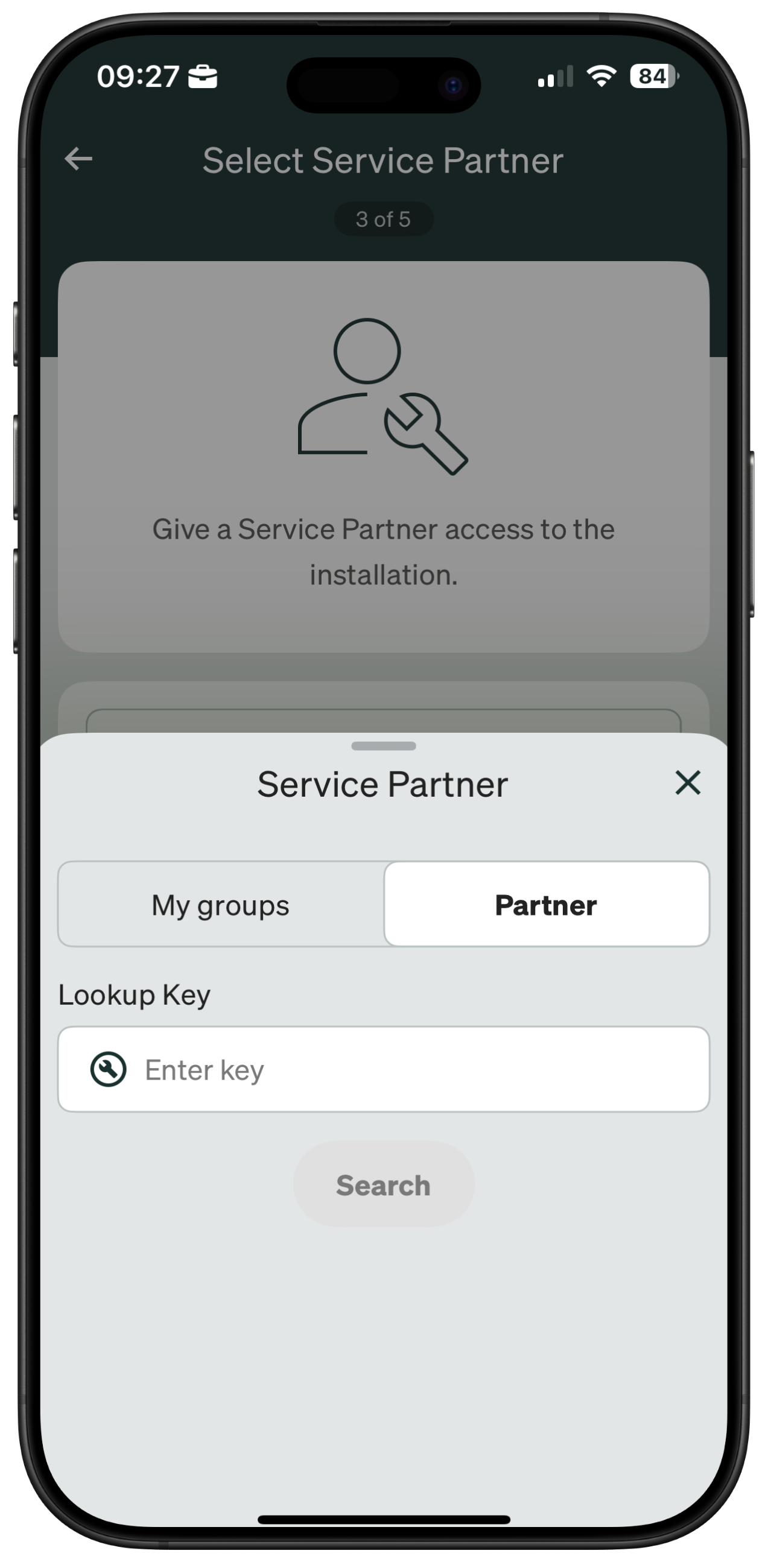

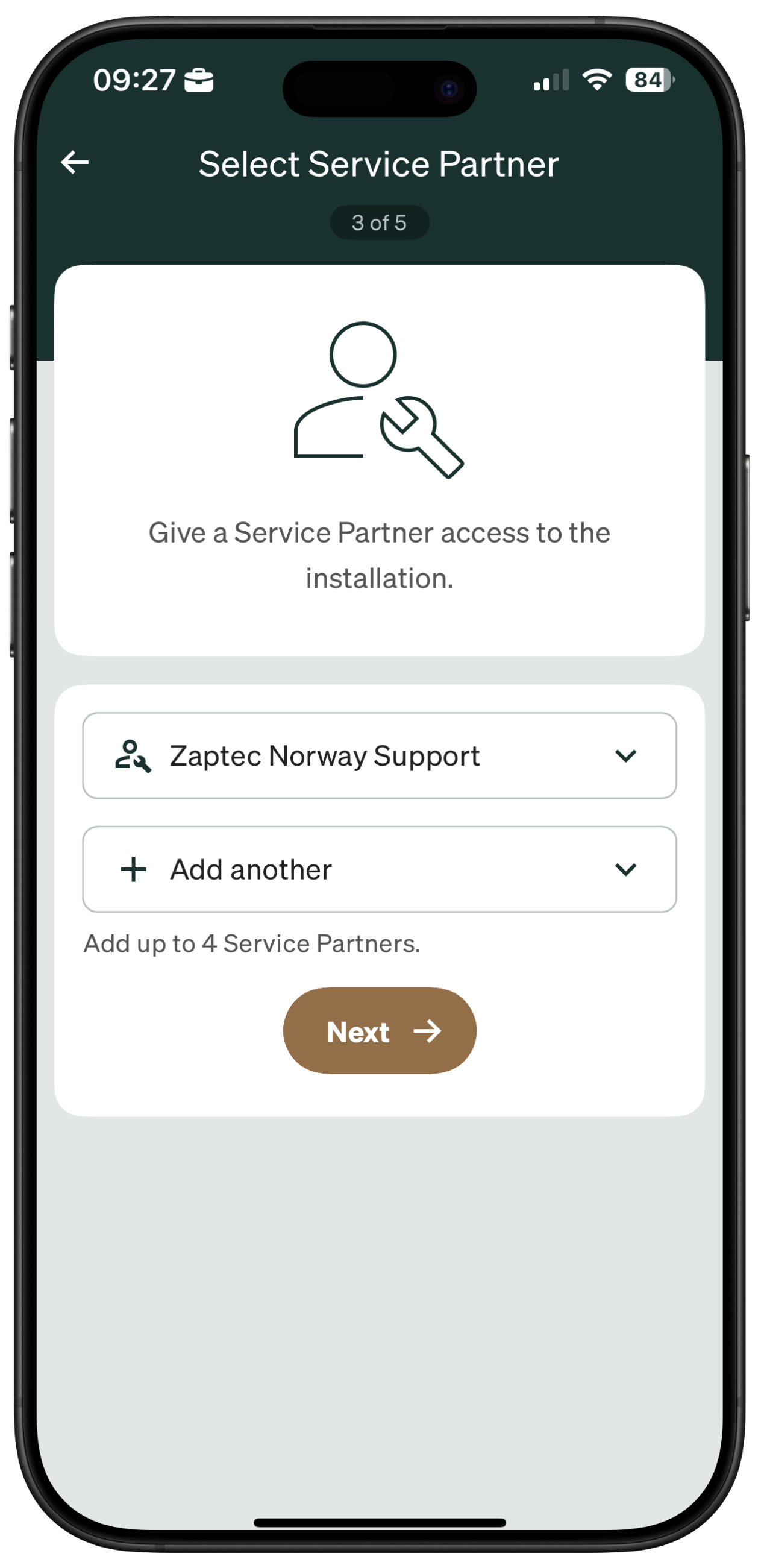

Bekræft service partners adgang: Som standard er det din egen servicepartnergruppe som vises, den/de du er medlem af. Hvis du installerer på vegne af en anden servicepartner, skal du invitere dem i stedet. Tryk på Partner og indtast deres Lookup Key.

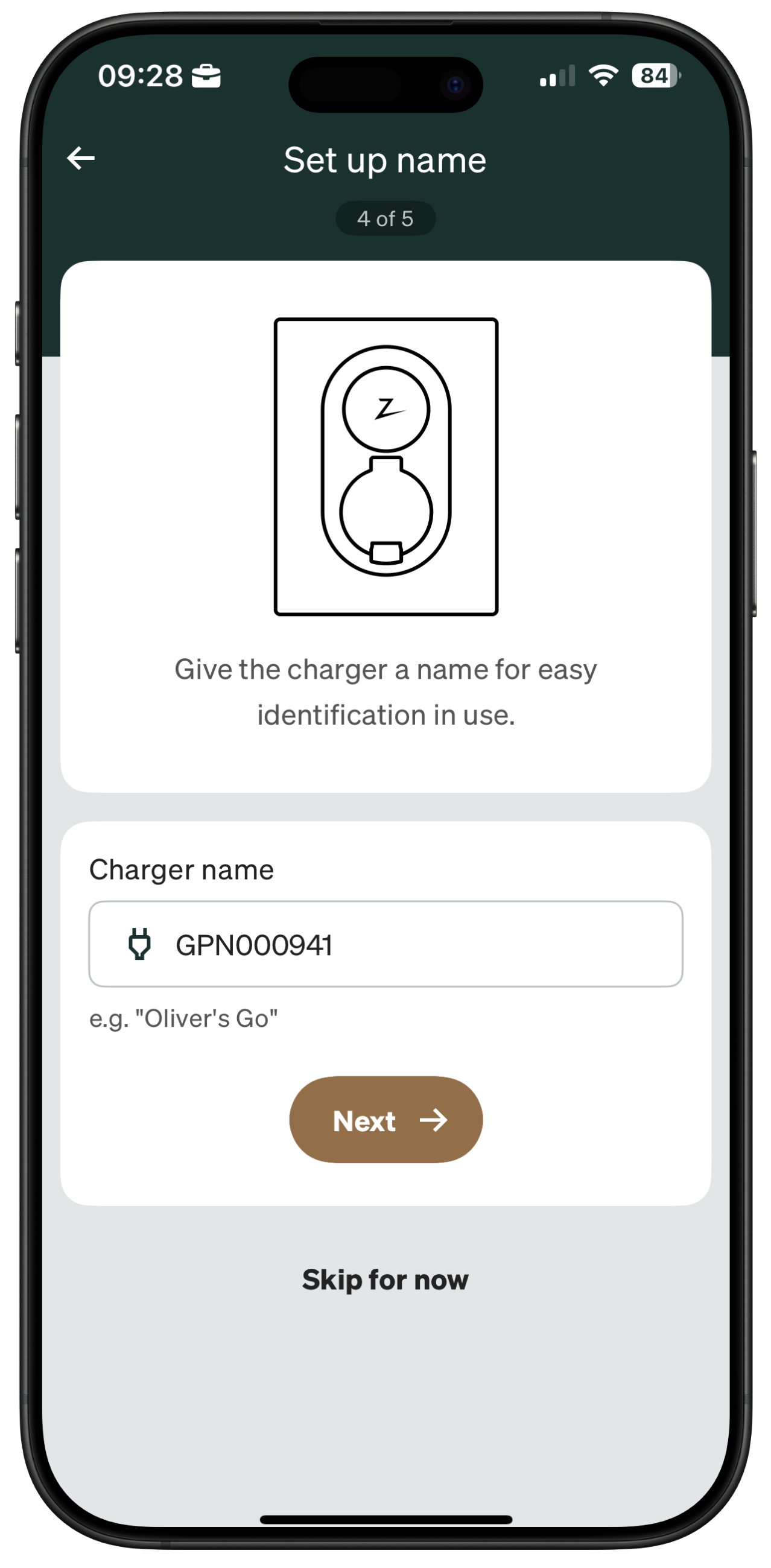

- Navngiv laderen: Giv opladeren et navn, eller behold standardserienummeret.
- Afslut: Tryk Done. Laderen er nu registreret og synlig I Zaptec Portal.
Hvordan installeres flere Zaptec Go ladere
Du kan installere op til tre Zaptec Go ladere per installation.
- Krav: Hver Zaptec Go kræver en kredsløbsafbryder og RCD Type A monteret foran, hvilket sikrer, at alle kredsløbsafbrydere til ladekredsløbene har samme rating.
- Kommunikation: Opladere kommunikerer via skyen for problemfri drift.
-
Configuration:
- Følg de samme konfigurationstrin som dem for en enkelt oplader. For at aktivere lastbalancering, aktivere flere ladere, tryk på Link to an existing installation under aktivering step 3 og vælg installationen brugt af den allerede installerede lader.
- Ved statisk faserotation, på en 3-fase installation, specificer den indkommende fase (L1, L2, or L3) forbundet til fase 1 terminalen på laderen via Zaptec app'en under konfigurationen.
For flere detaljer, klik her.
