Sådan installeres Zaptec Go

Denne vejledning er til autoriserede installatører og dækker, hvordan man installerer, konfigurerer og aktiverer Zaptec Go ladestationen. Se videoen nedenfor eller følg trinene for at fuldføre installationen. For yderligere oplysninger, download installationsmanualen her.




1. Montering og tilslutning af Zaptec Go

Zaptec Go kræver en upstream sikring og en Type A RCD (30mA) til AC jordfejlbeskyttelse. Selvom den har en indbygget 6mA DC fejlbeskyttelse, kræves der stadig en 30mA Type A RCD for hver kreds.

Følg disse trin:

  1. Fjern frontdækslet på ladestationen.
  2. Vælg kabelindgangen: Bund (anbefales), top eller bag. Fjern hulblanketten.
  3. Træk strømledningen (max 6mm²) gennem dit valgte indgangspunkt.
    Til 32A installationer, brug indgangsledningens tværsnit på 6mm².
  4. Monter enheden ved hjælp af de fire T20 skruer. Sørg for, at den er lige og i den rigtige højde.
  5. Sikre kablet med kabelklemmen.
  6. Fjern terminaldækslet ved at trykke på fastholdelsestappen og trække det nedad.
  7. Strip 12mm af isolering fra hver ledning (ferruler valgfrit).
  8. Indsæt ledningerne i terminalerne og tryk ned alle hængsler for at sikre dem.
  9. Sæt terminaldækslet tilbage.
  10. Tænd for strømmen.

Lyset vil blive orange, hvilket indikerer, at det er tændt og klar til konfiguration. En QR-kode vil vises på displayet til konfiguration i Zaptec App.

Montering zaptec Go_manual_profilfarger_5 - elektrisk tilkobling.png

For 3-fase IT-net installations, bekræft om bilen understøtter 3-fase IT opladning. Mere information er tilgængelig her.



2. Konfigurer Zaptec Go i appen

Download Zaptec App fra App Store og Google Play, og log ind med din Zaptec-certificerede installatørkonto for at få adgang til de fulde opsætningsfunktioner (som kundehåndtering, Zaptec Sense og registrering af ladestationen i Portalen).

I Zaptec App:

  1. Dashboard > Tryk på tre-prik ikonet >  Installer et produkt.
  2. Vælg Zaptec Go > scan QR-koden der vises på ladestationen, eller brug den trykte QR-kode på PIN-klistermærket. Sørg for at opladeren er tændt, og Bluetooth er aktiveret på din telefon.

    Hvis scanning fejler, tryk på tre-prik (⋯) symbolet > Vælg enhed fra listen  > Vælg opladerens serienummer.

    Dashboard - install a product .pngEnter PIN code.png

  3. Tryk Installer Zaptec Go > Indtast PIN-koden, hvis du bliver bedt om det (findes på borearket eller brugermanualen)
  4. Vælg tilslutningen: Wi-Fi eller 4G LTE-M.

        3-5 Connectivity - installation.png

  5. Vælg land og indkommende nettype (f.eks. TN eller IT, 1-fase eller 3-fase). Opladeren vil automatisk forsøge at registrere de relevante nettype(r) for dig, som vil blive vist som "Anbefalet".
  6. Angiv antallet af faser (1 eller 3) og fase rotation.



  7. Bekræft circuit breaker rating og maksimal opladningsstrøm for den kreds, der forsyner opladeren.
  8. Tjek for et hvidt lys på ladestationen og test dens funktionalitet.


      4-5 Charging circuit current - Installation Go.png

  9. Hvis du ønsker det, aktiver Zaptec Go for kunden ved at trykke på Aktiver nu, eller tryk på Aktiver senere.

    8-8 Summary - Installation Go.png

  •



3. Aktivér Zaptec Go for kunden

For at aktivere Zaptec Go, skal du bruge PIN-koden til sikkerhed og ejerens e-mailadresse.

  1. Fra oversigtsskærmen, tryk på Aktiver oplader (eller find den i Dashboard menuen).
  2. Indtast PIN-koden.

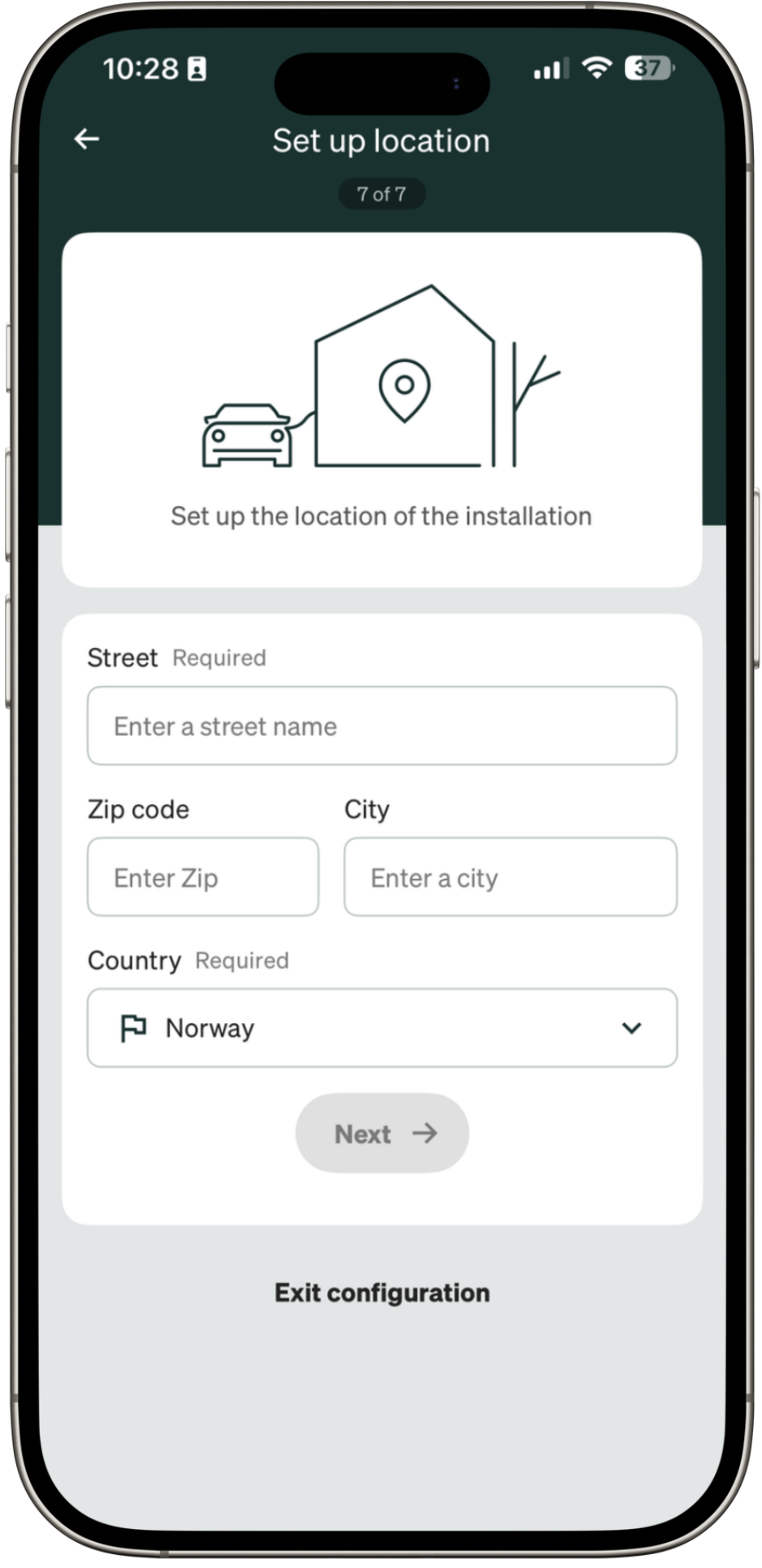

  3. Tilføj stedsoplysninger (gadenavnet vil blive brugt til at identificere installationen i Zaptec Portalen).
  4. Hvis ladestationen deler strøm med en eksisterende Zaptec Go, tryk på Link til en eksisterende installation > Vælg den eksisterende opsætning.
  5. Hvis du ikke kan finde den eksisterende opsætning, bed ejeren om at give dig adgang ved hjælp af din servicepartner Lookup Key.

    Installation type - new :old.png3.png

  6. Indtast ejerens e-mail ( Sørg for at oplysningerne er korrekte, da de ikke kan ændres senere). Ejere uden en Zaptec-konto vil modtage en e-mail for at registrere; eksisterende brugere vil få en meddelelse i appen.

    2-5 Set up Owner - Installation.png

  7. Som standard er det din egen Service Partner gruppe. Hvis du installerer på vegne af en anden Service Partner, inviter dem i stedet. Tryk Partner og indtast deres Lookup Key.

    3-5 Select service partner - installation.png3-5 Select service partner - installation Lookup key.png

  8. Navngiv ladestationen (eller behold standard serienummeret) > Tryk Færdig for at registrere i Zaptec Portalen.
  9. Efter opsætningen vil QR-koden forsvinde, og ladestationen vil vise MID-tilstand i 30 sekunder, før den skifter til normal tilstand.

    4-5 Set up name - installation.png


Installer flere Zaptec Go ladestationer

  • Max 3 ladestationer pr. installation (Go og Go 2 kan blandes).
  • Hver ladestation kræver sin egen sikring og RCD Type A monteret foran, hvilket sikrer, at alle sikringer for ladekredse har samme vurdering.
  • Ladestationerne kommunikerer via cloudforbindelse.

Opsætning:

  • Installer og konfigurer hver som ovenfor.
  • For at muliggøre belastningsdeling, når du aktiverer yderligere opladere, tryk på Link til en eksisterende installation (under aktivering trin 3) og vælg den installation, der blev brugt af den første oplader.
  • For 3-fase installation, angiv den indkommende fase (L1, L2 eller L3) i appen.

For en trin-for-trin vejledning til multi-installation, klik her.




Se installationsvideoen

Se videoen nedenfor eller følg trinene for at fuldføre installationen.
