Zaptec-laderne har en indbygget RCD-selvtest, som du kan køre via appen når som helst. Afhængigt af dit marked og installationskrav kan professionel ekstern test også være påkrævet under den indledende idriftsættelse.
Indbygget RCD-selvtest
Zaptec-ladere kører automatisk en RCD-test før hver opladningscyklus. Men hvis du vil kontrollere, at RCD’en fungerer, kan du køre testen manuelt via Zaptec-appen.
Testen kan kun udføres, når en bil oplades.
Sådan kører du testen:
- Åbn Zaptec-appen og forbind til din ladestation via Bluetooth.

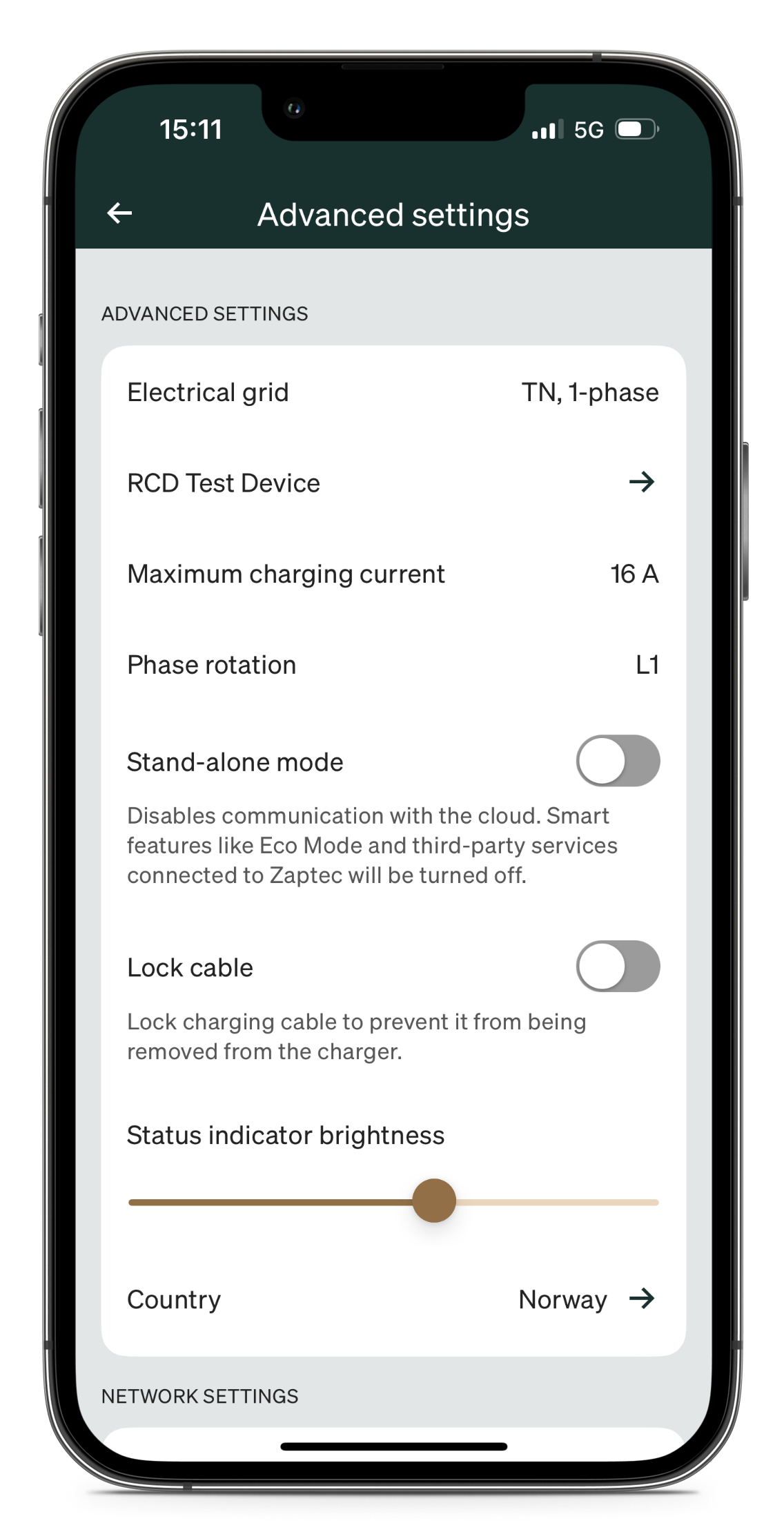

- Gå til Avancerede indstillinger og vælg RCD Test Device.

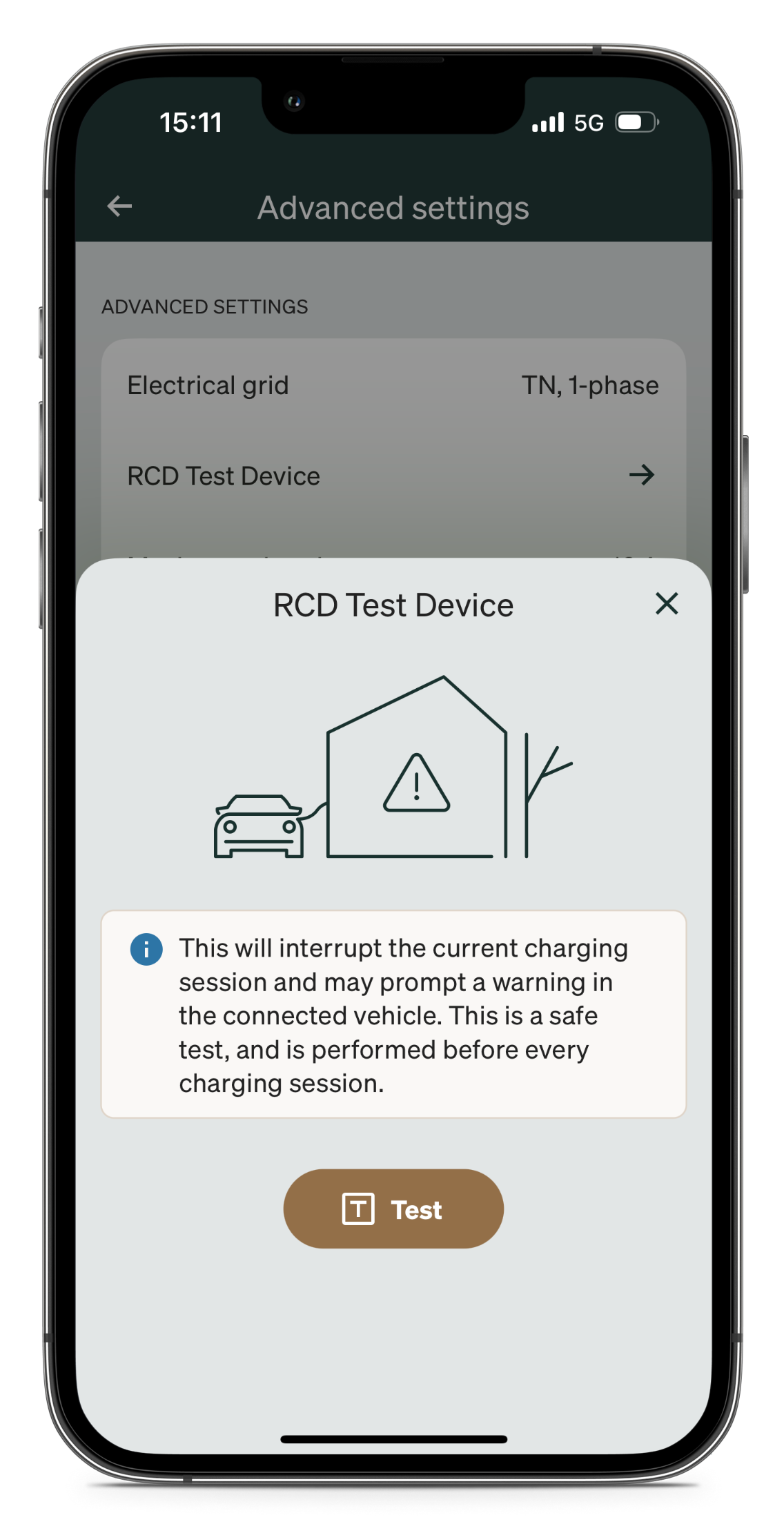

- Klik på Test-knappen.

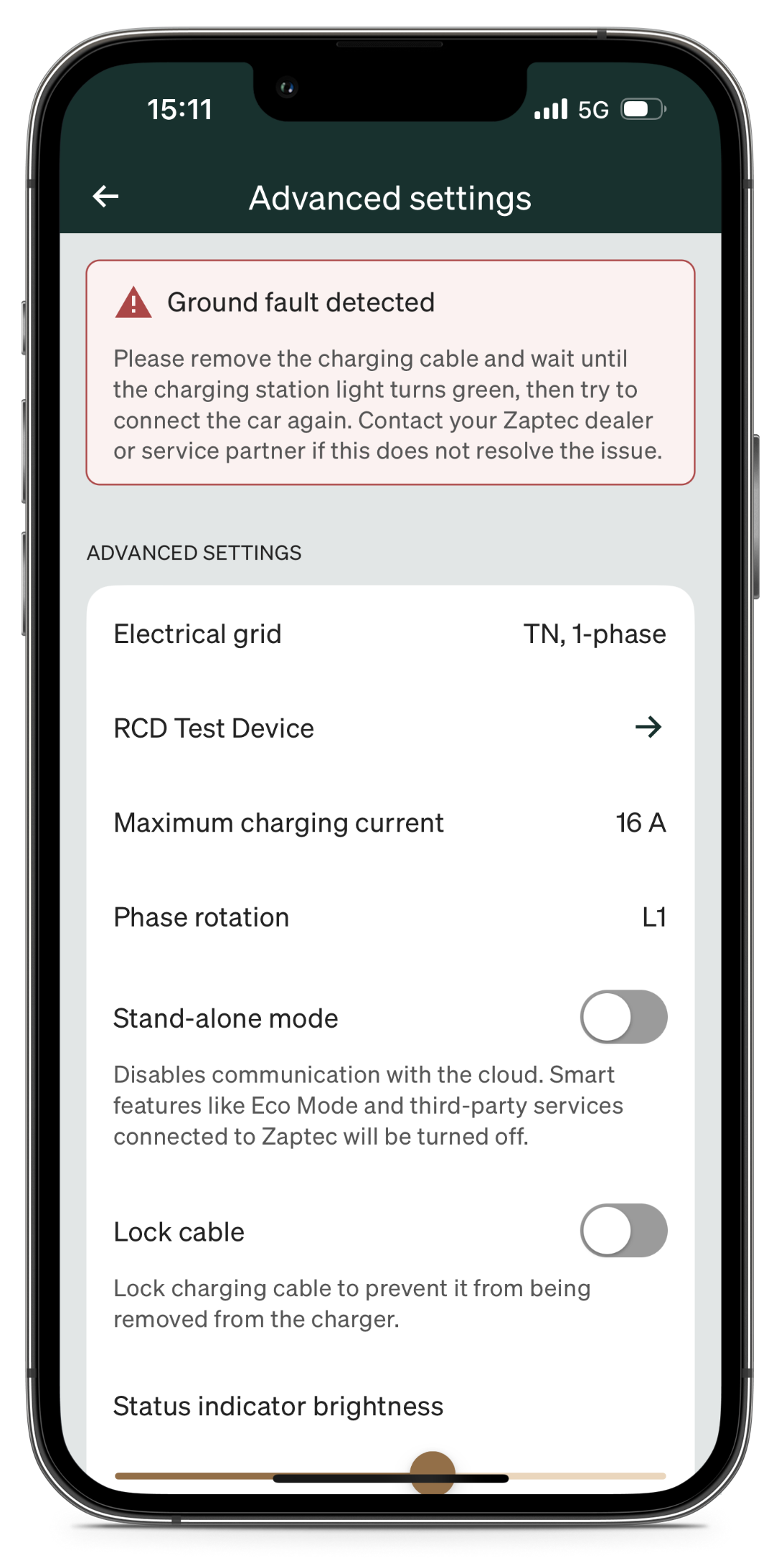

Dette vil afbryde den aktuelle opladningssession. Din ladestation vil vise et rødt lys, hvis testen er succesfuld, og appen vil vise en besked om "Jordfejl registreret". Dette er normalt og bekræfter, at RCD’en udfører sin funktion.
Efter testen skal du frakoble ladekablet for at nulstille laderen, og derefter tilslutte din bil igen for at genoptage opladningen.

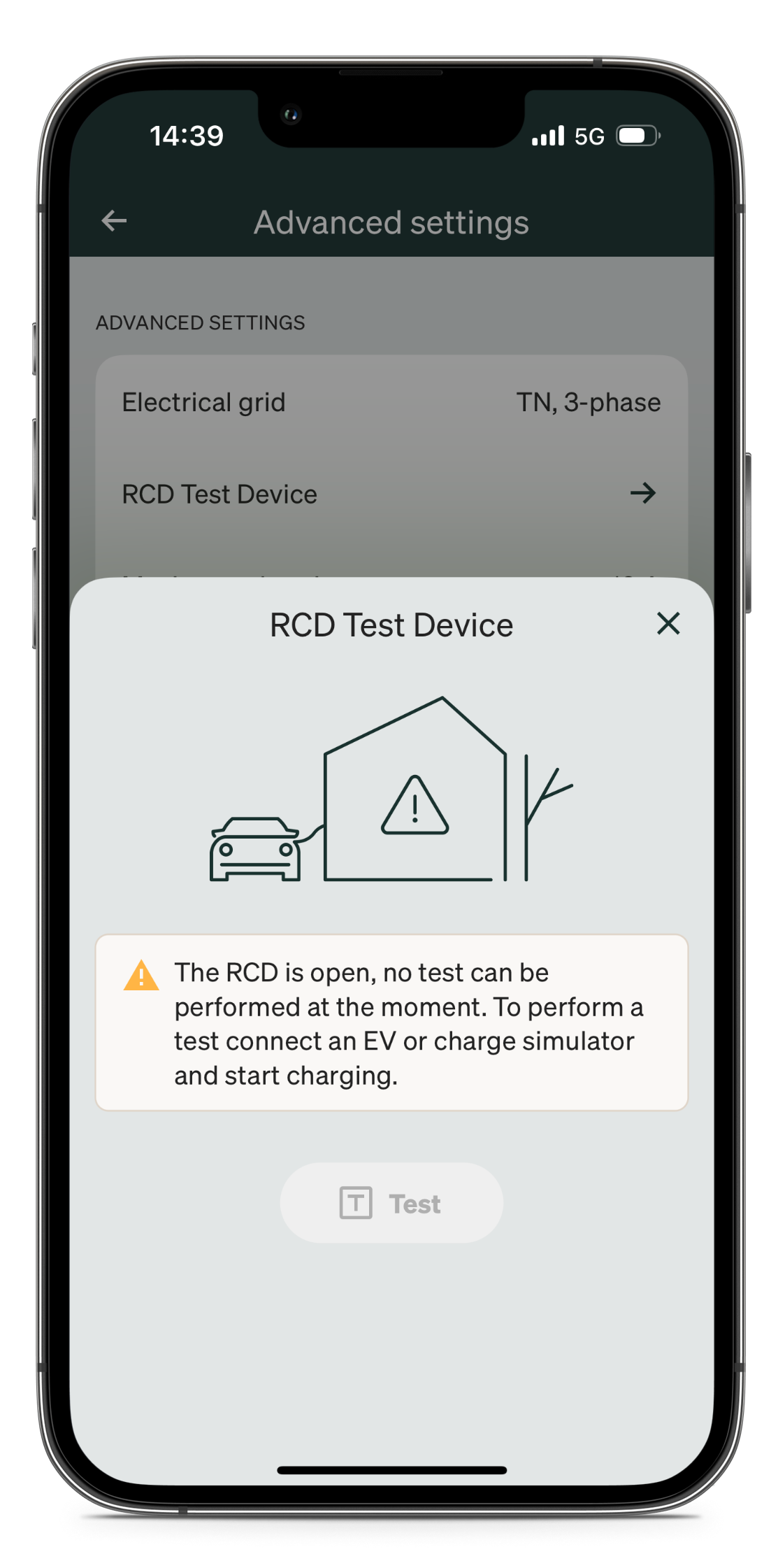

Kan du ikke udføre testen?
Hvis test-knappen ikke vises, eller du får en fejl, når du prøver at bruge den, så tjek følgende:
- Opladning er ikke aktiv. Testen virker kun, når en bil rent faktisk oplades. Sørg for, at opladning ikke er planlagt til at starte senere.
- Firmware er forældet. Laderens firmware skal være version 2.0.3.4 eller nyere (Zaptec Go) eller 4.5.2.0 eller nyere (Zaptec Pro)
Sådan udføres RCD-test i henhold til installationsbekendtgørelse 1082 og standard HD60364
Når du installerer en Zaptec Pro-lader til en kundeinstallation i Danmark, skal du sikre, at den opfylder Installationsbekendtgørelse 1082 og Standard HD60364 ved at følge denne procedure. Denne test er en del af din indledende verifikationsansvar og skal være gennemført, før laderen tages i brug.
Overensstemmelsestest med eksternt udstyr:
Før du går i gang, skal du tjekke, om autentificering er aktiv på dit installationsniveau:
- Hvis autentificering IKKE er aktiv: Tilføj laderen til installationen, og gennemfør derefter RCD-testen, før du aktiverer autentificering på laderen.
- Hvis autentificering ER aktiv: Tilføj laderen til installationen, sæt laderen i stand-alone-tilstand, gennemfør RCD-testen, og fjern derefter stand-alone-tilstanden.
Det skal du bruge:
- En RCD-tester, der overholder EN/IEC 62423 (såsom Metrel MI 3155)
- En Type 2-tester med 4 mm stik (såsom Megger 1013-317)
Testprocedure:
- Forbind RCD-testeren via en Type 2-tester til laderen.
- Flyt CP-tilstanden fra A til C for at lukke relæerne i laderen.
- Udfør dit første RCD-testpunkt.
- Efter hvert testpunkt flyttes CP-tilstanden tilbage til A, derefter til B. Vent indtil laderens LED er blå, og flyt så til tilstand C igen.
- Udfør det næste RCD-testpunkt.
Laderen genforbinder ikke automatisk efter test med en Type 2-adapter. Du skal manuelt ændre pilot-tilstanden hver gang.
Ifølge HD60364 er du ansvarlig for at teste alle RCD-egenskaber under den indledende verifikation i overensstemmelse med gældende regler i dit land.
Produktspecifikke bemærkninger
Zaptec Pro: Understøtter både den indbyggede selvtest via appen og ekstern test til overensstemmelsesverifikation.
Zaptec Go: Understøtter den indbyggede selvtest via appen. Ekstern professionel test følger de samme principper, men Zaptec Go bruges typisk i hjemmeinstallationer, hvor dette niveau af verifikation kan være anderledes.
