Sådan installeres Zaptec Go 2

Denne vejledning er til autoriserede installatører og dækker, hvordan man installerer, konfigurerer og aktiverer Zaptec Go 2 ladestationen. For yderligere oplysninger, download installationsmanualen, her.





1. Monter og tilslut Zaptec Go 2

IT 3-fase installationer: Zaptec Go 2 oplader kun på 1-fase på IT-net. Selvom den kan tilsluttes til IT 3-fase, vil den kun bruge en enkelt fase til opladning. Vi anbefaler at tilslutte den til IT 1-fase.

Krav

Zaptec Go 2 kræver en upstream sikring og en Type A RCD (30mA) til AC jordfejlbeskyttelse. Selvom den har en indbygget 6mA DC fejlbeskyttelse, kræves der stadig en 30mA Type A RCD for hver kreds.

Følg disse trin:

  1. Fjern frontdækslet på ladestationen.
  2. Vælg kabelindgangen: Bund (anbefales), top eller bag. Fjern hulblanketten.
  3. Før strømkablet (max 6mm²) gennem dit valgte indgangspunkt.
    Til 32A installationer, brug indgangskabeltværsnit på 6mm².
  4. Monter enheden ved hjælp af de fire T20 skruer. Sørg for, at den er lige og i den korrekte højde.
  5. Sikre kablet med kabelklemmen.
  6. Fjern terminaldækslet ved at trykke på fastholdelsestappen og trække den nedad.
  7. Afisoler 12mm af isoleringen fra hver leder (ferruler valgfrit).

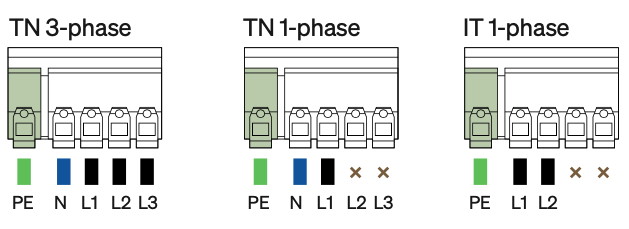

  8. Indsæt lederne i terminalerne og tryk ned på alle hængsler for at sikre dem.
  9. Sæt terminaldækslet på igen.
  10. Tænd for strømmen.

Lyset vil blive orange, hvilket indikerer, at det er tændt og klar til konfiguration. En QR-kode vil vises på displayet til konfiguration i Zaptec App.







2. Konfigurer Zaptec Go 2 i appen

Download Zaptec appen fra App Store og Google Play. Log ind med din Zaptec-certificerede installatørkonto for fulde opsætningsfunktioner (som kundehandover, Zaptec Sense og registrering af ladestationen i Zaptec Portalen).

I Zaptec App:

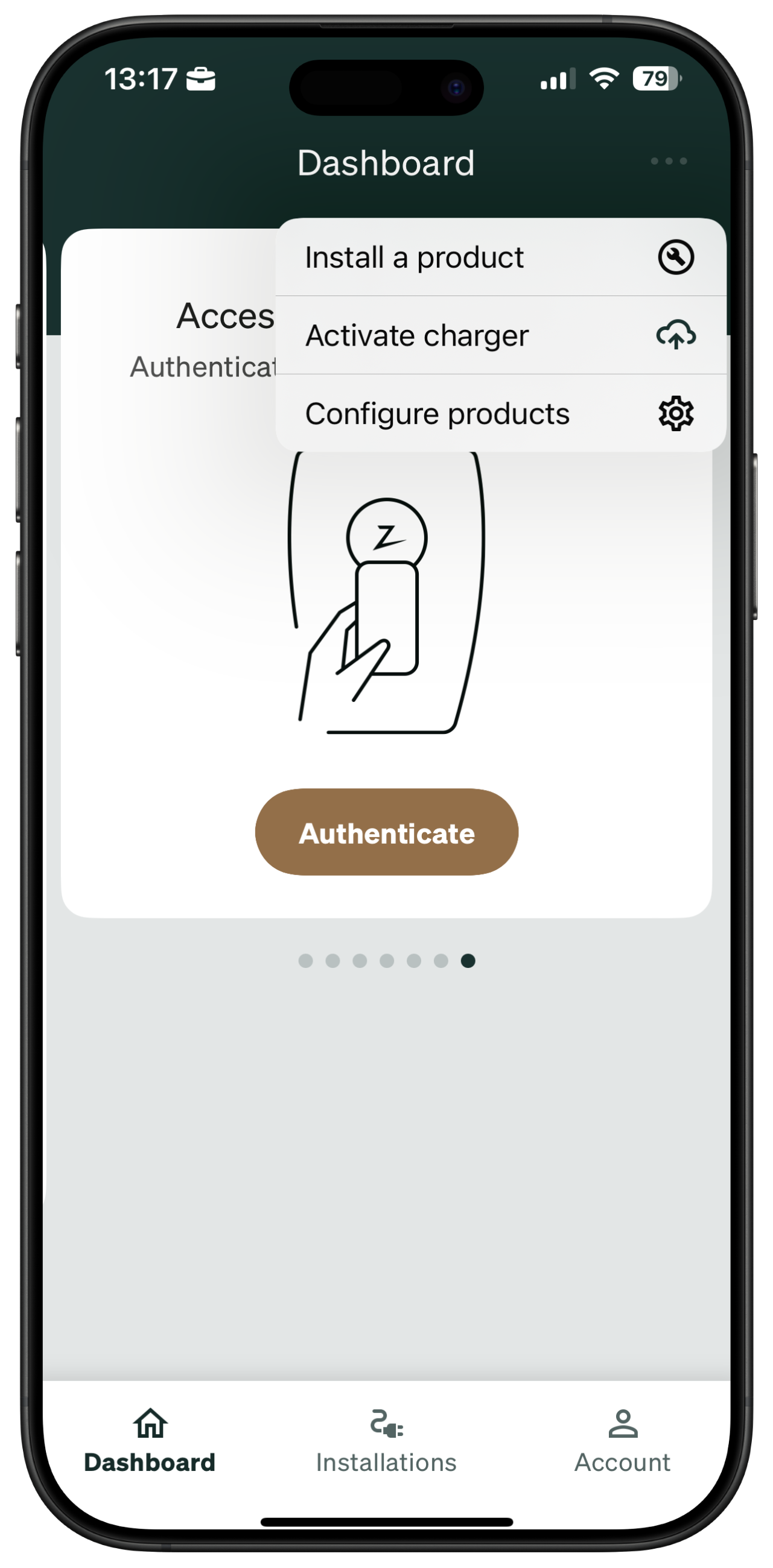

  1. Dashboard > Tryk på tre-prik ikonet >  Installer et produkt.

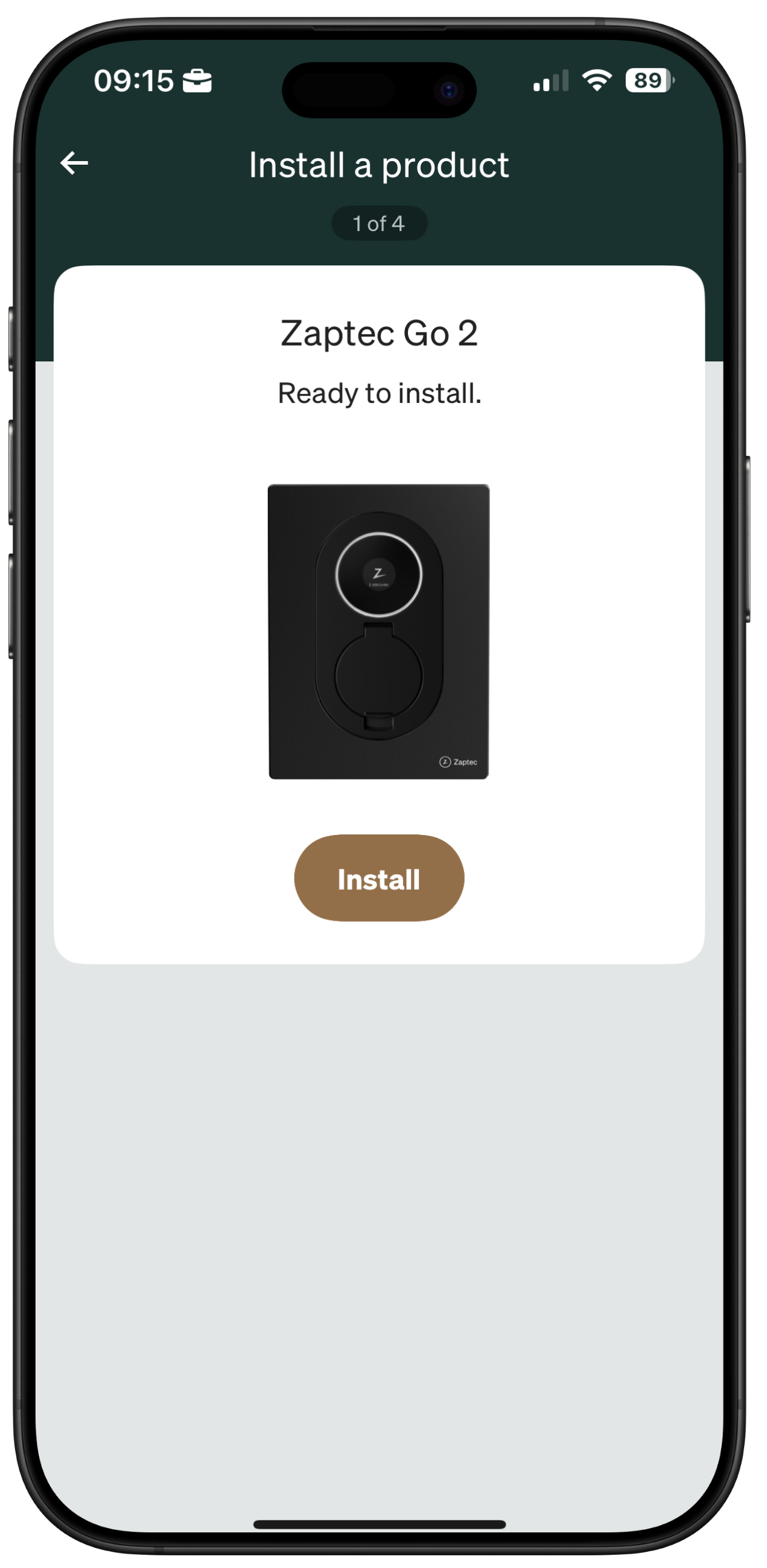

  2. Vælg Zaptec Go > scan QR-koden, der vises på ladestationen, eller brug den trykte QR-kode på PIN-sticker. Sørg for at opladeren er tændt, og Bluetooth er aktiveret på din telefon.

    Hvis scanning fejler, tryk på tre-prik (⋯) symbolet > Vælg enhed fra listen  > Vælg opladerens serienummer.

    Dashboard - install a product .png1-4 Install a product - Installation Go 2.png

  3. Tryk Installer Zaptec Go > Indtast PIN-koden, hvis du bliver bedt om det (findes på borearket eller brugermanualen).
  4. Vælg tilslutningen: Wi-Fi eller 4G LTE-M.

    3-5 Connectivity - installation.png

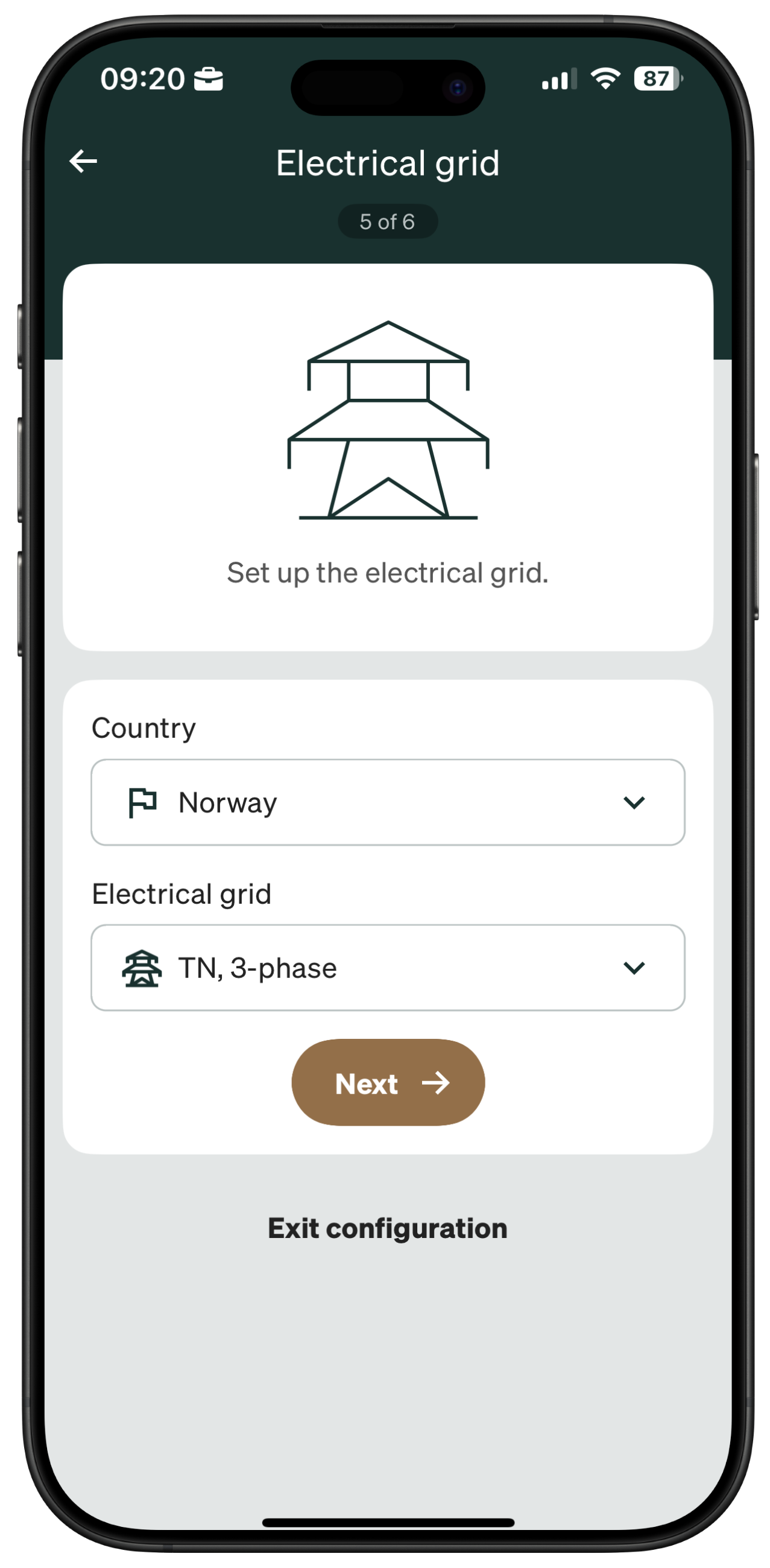

  5. Vælg land og indkommende nettype (f.eks. TN 1- eller 3-fase, eller IT-net 1-fase). Opladeren vil automatisk forsøge at registrere den passende nettype(r) for dig, som vil blive vist som "Anbefalet".

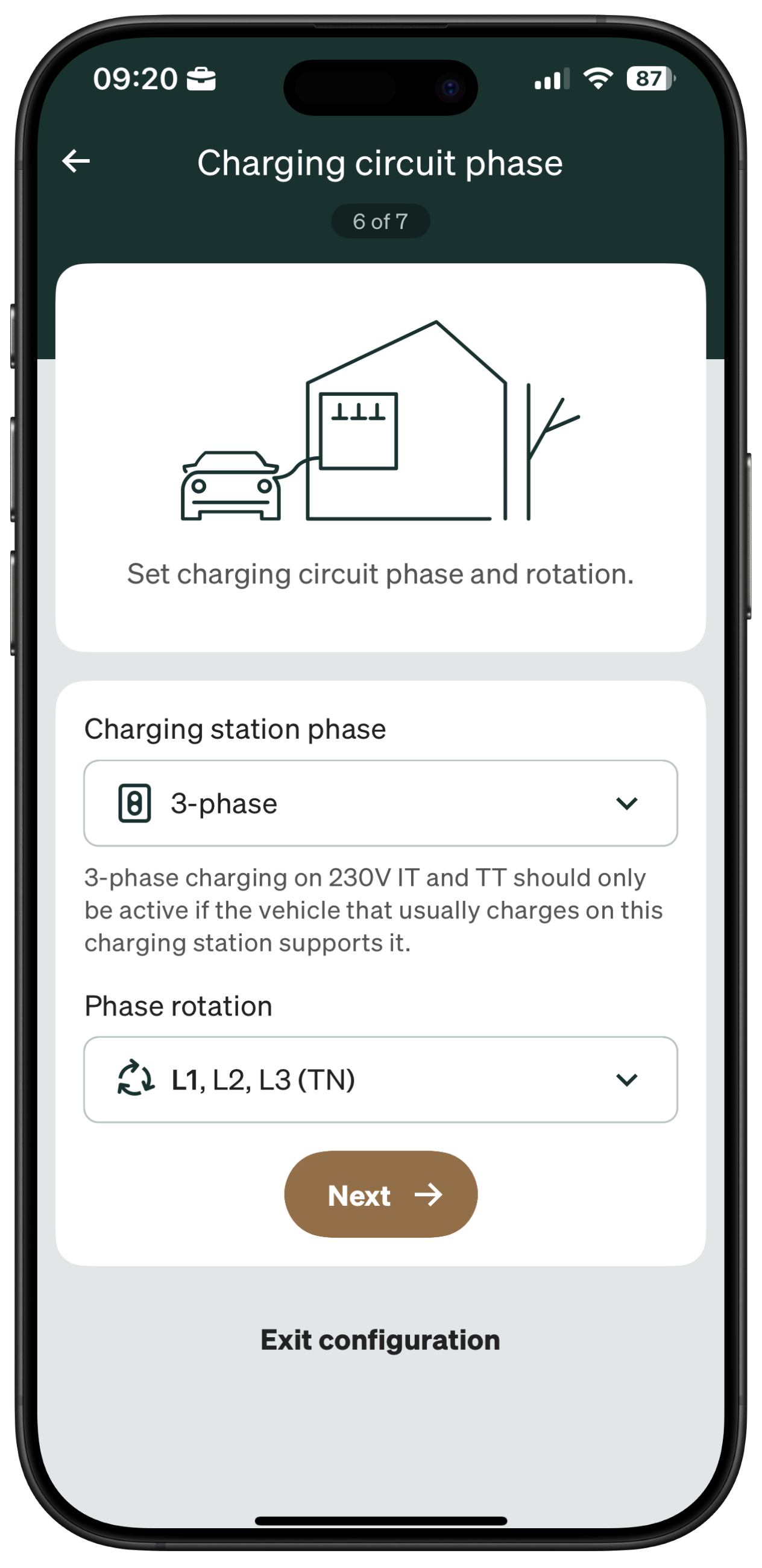

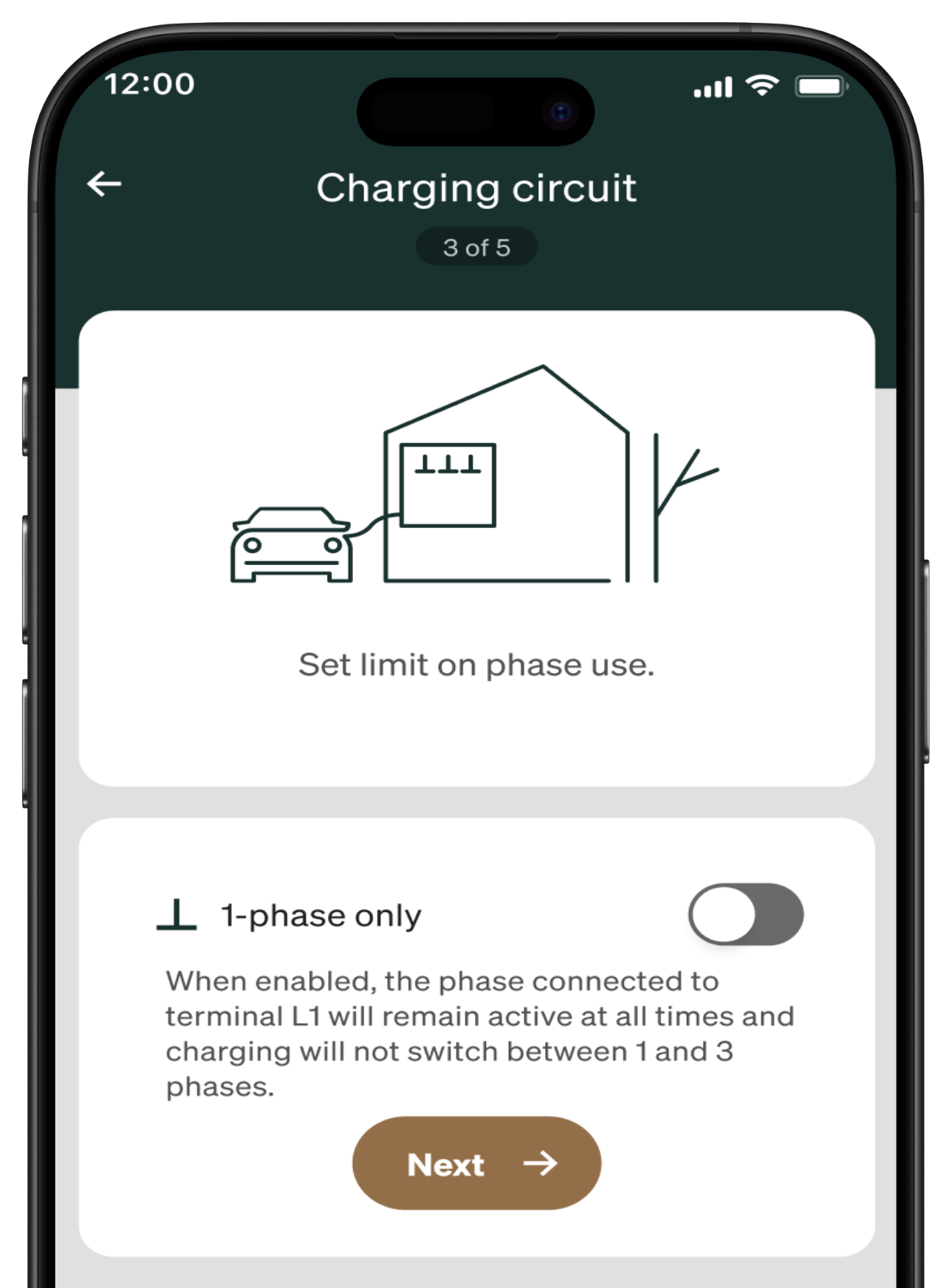

  6. Angiv antal faser (1 eller 3) og fase rotation.

    Hvis "Ladestation fase" er indstillet til 3-fase, skal du angive fase rotation, og om du vil låse den til 1-fase opladning eller ej.

    Ejeren kan aktivere 1-fase opladning selv under Avancerede indstillinger.

    3-5 Charging circuit 1-phase only - Installaton Go2 .png

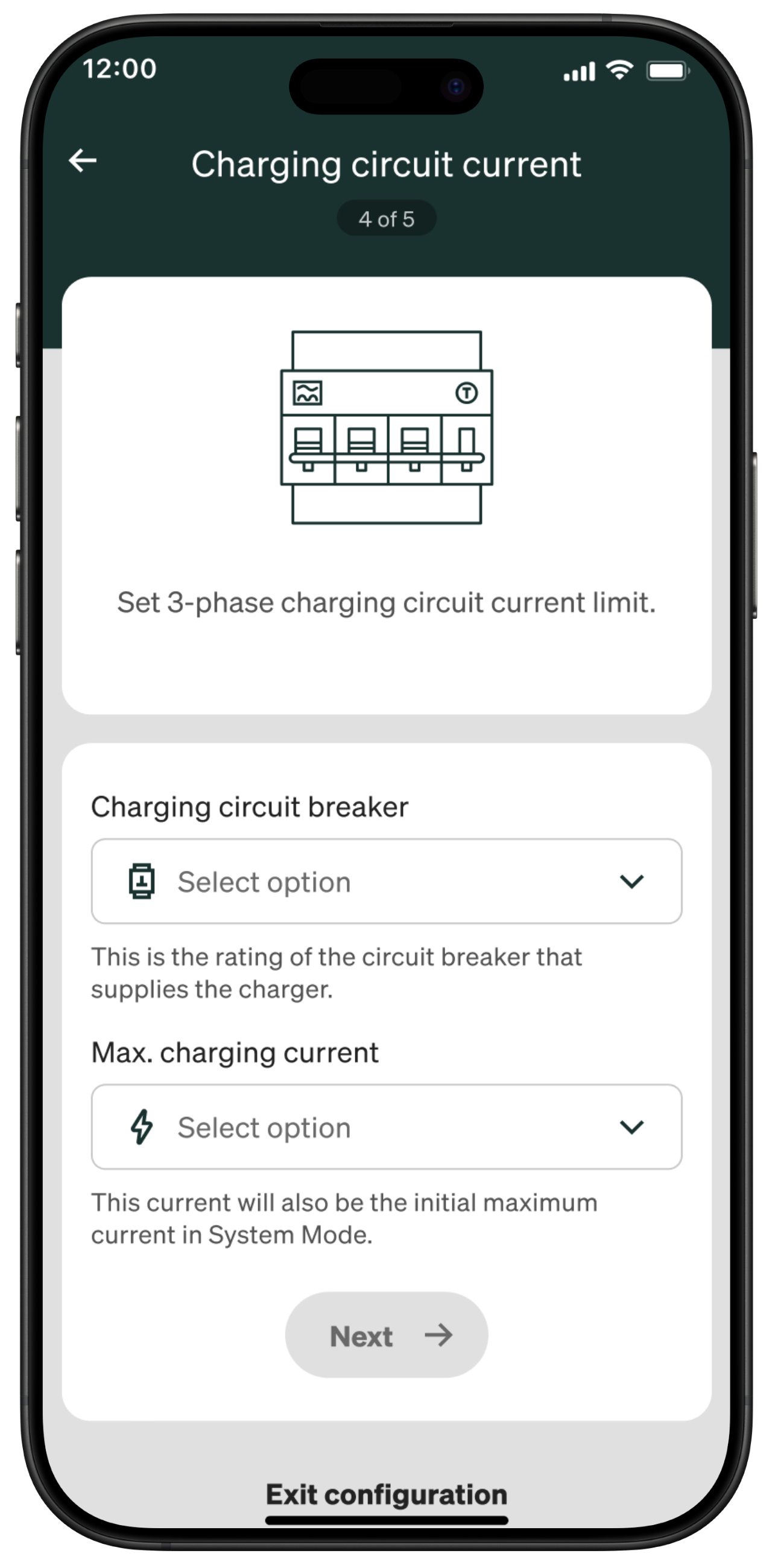

  7. Bekræft sikringsvurdering og maksimal opladningsstrøm for kredsen, der forsyner opladeren.
  8. Tjek for et hvidt lys på ladestationen og test dens funktionalitet.

    4-5 Charging circuit current - Installation Go.png

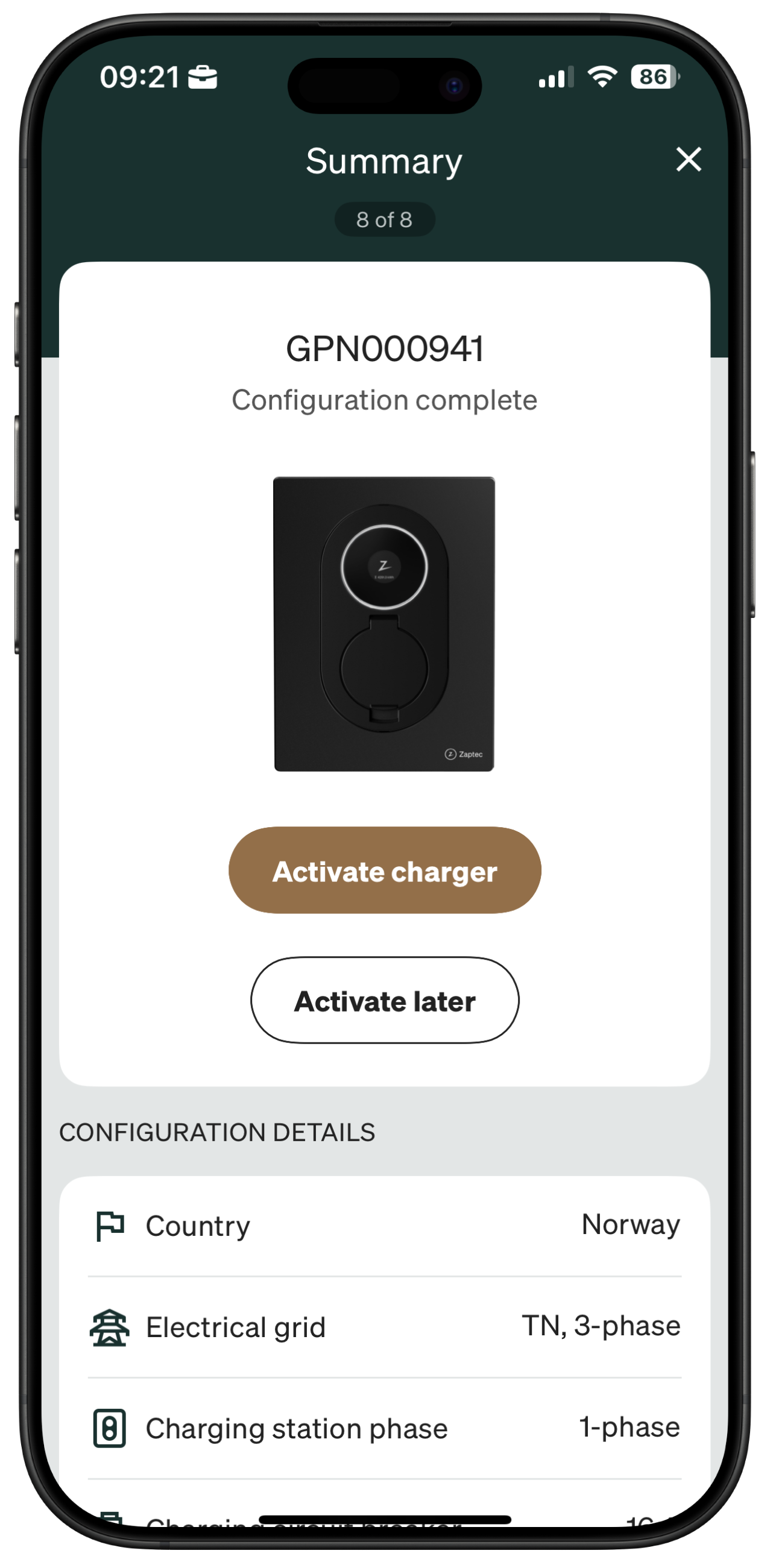

  9. Hvis du ønsker det, aktiver Zaptec Go for kunden ved at trykke på Aktiver nu, eller tryk på Aktiver senere.

    8-8 Summary - Installation Go.png




3. Aktivér Zaptec Go 2 for kunden

For at aktivere Zaptec Go 2 skal du bruge PIN-koden til sikkerhed og ejerens e-mailadresse.

  1. Fra oversigtsskærmen skal du trykke på Aktiver oplader (eller finde den i  Dashboard-menuen).
  2. Indtast PIN-koden.
  3. Tilføj lokationsoplysninger (vejnavnet vil blive brugt til at identificere installationen i Zaptec Portalen).

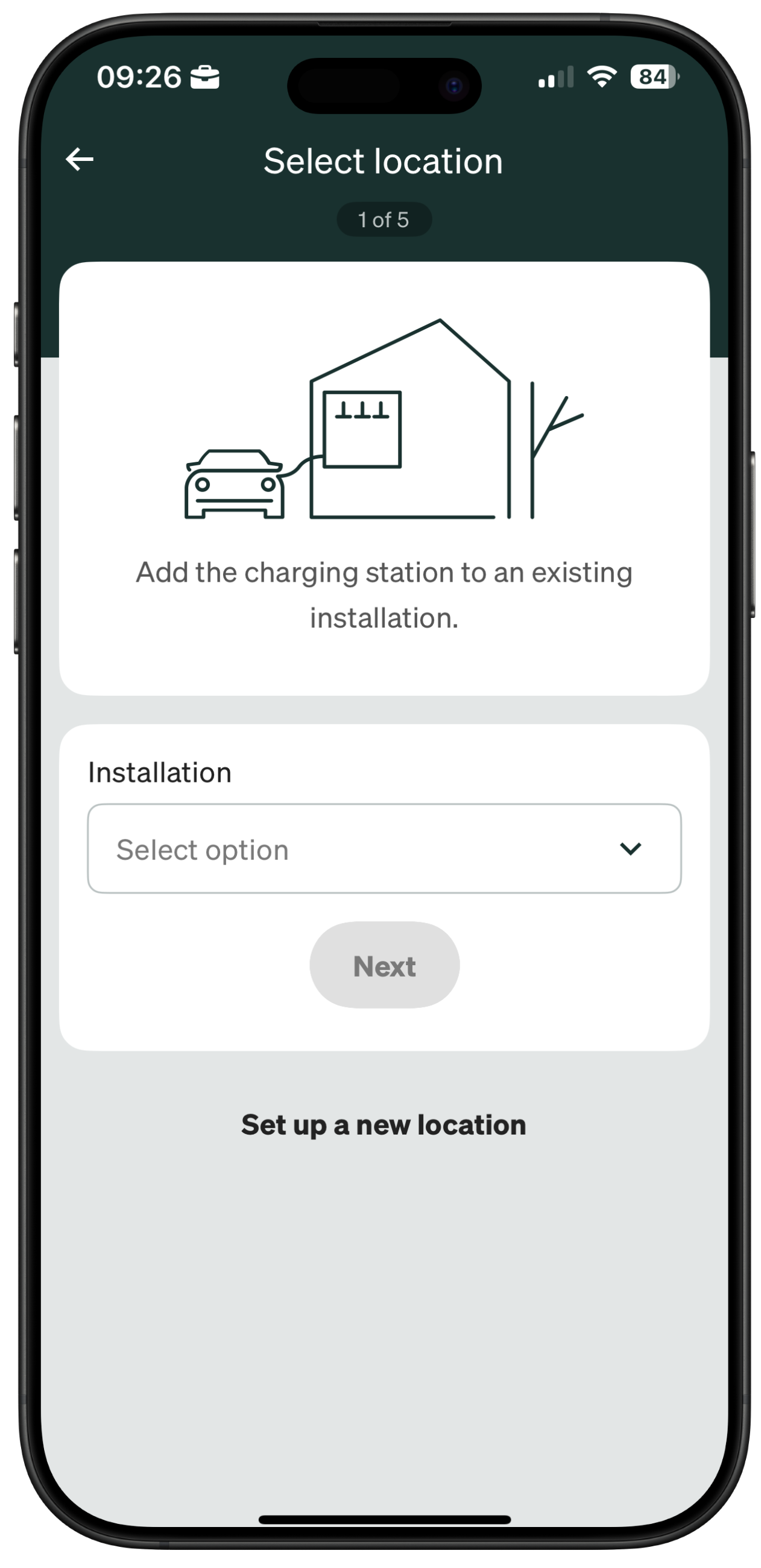

  4. Hvis ladestationen deler strøm med en eksisterende Zaptec Go, skal du trykke på Link til en eksisterende installation > Vælg den eksisterende opsætning.
  5. Hvis du ikke kan finde den eksisterende opsætning, bed ejeren om at give dig adgang ved hjælp af din servicepartner Lookup Key.

    1-5 Set up new location - Activation Go.png1-5 Link to an existing location - Activation Go.png

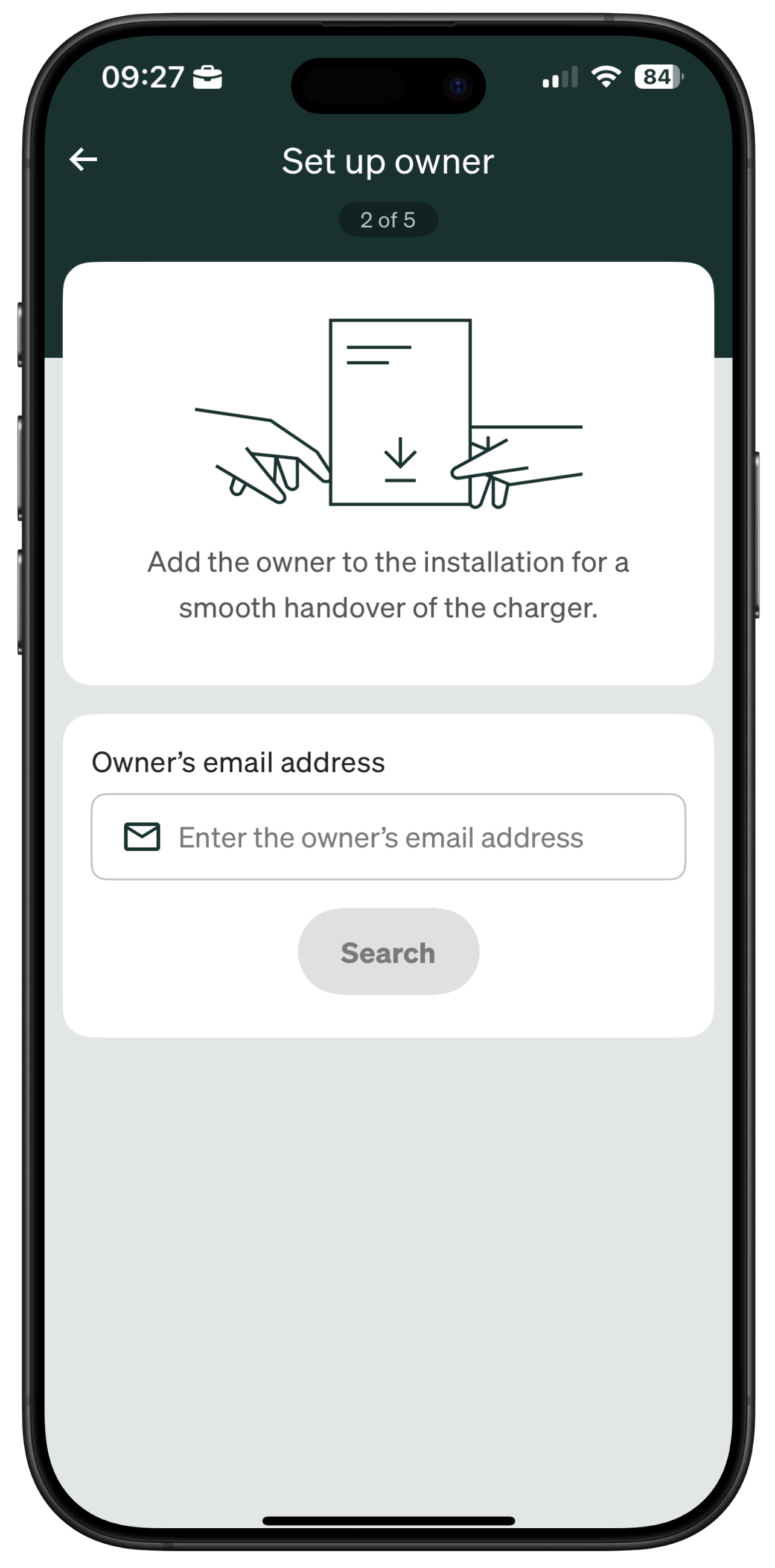

  6. Indtast e-mailen fra ejeren (Sørg for, at oplysningerne er korrekte, da de ikke kan ændres senere). Ejere uden en Zaptec-konto vil modtage en e-mail for at registrere sig; eksisterende brugere vil modtage en meddelelse i appen.

    2-5 Set up Owner - Installation.png

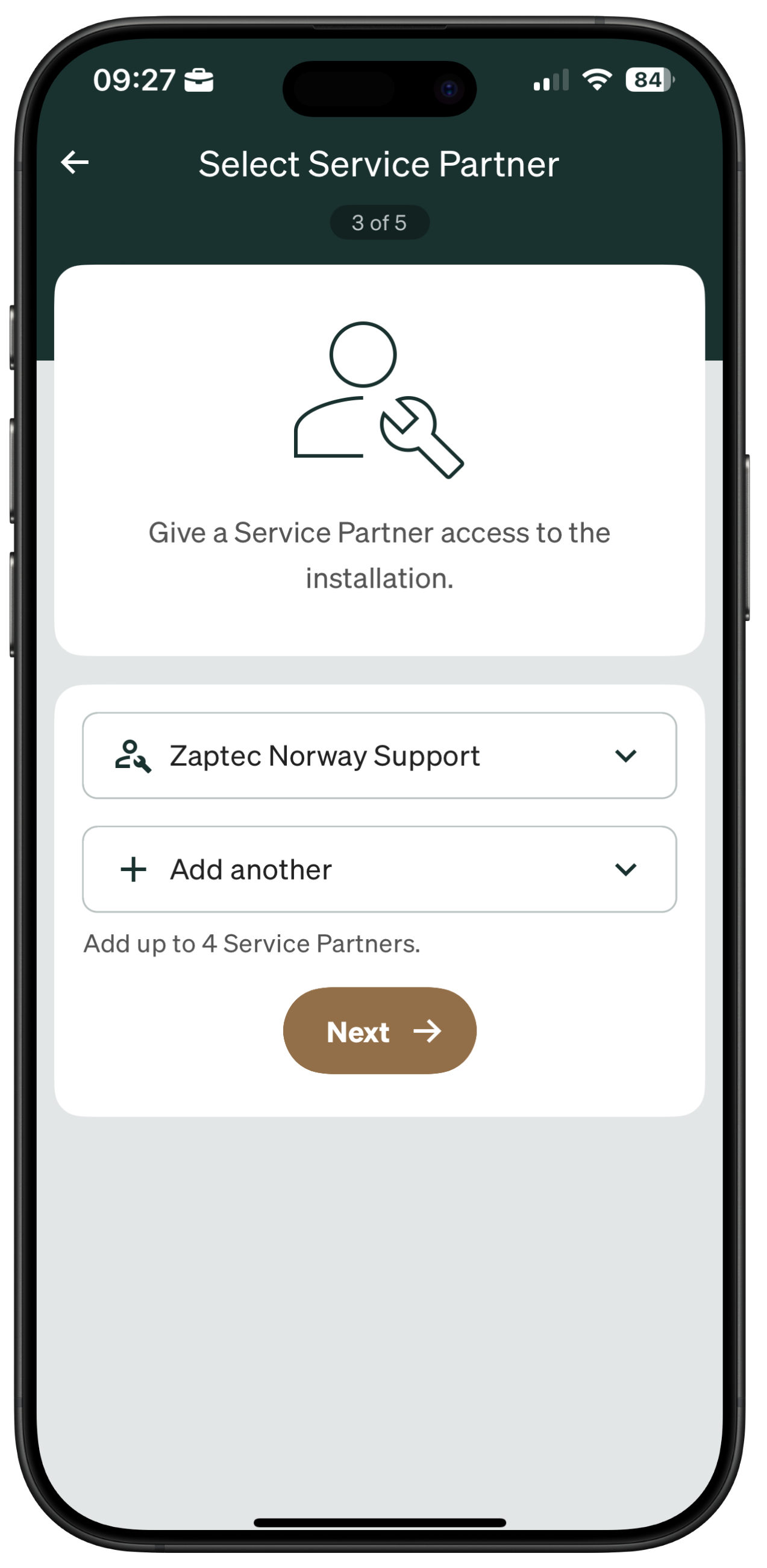

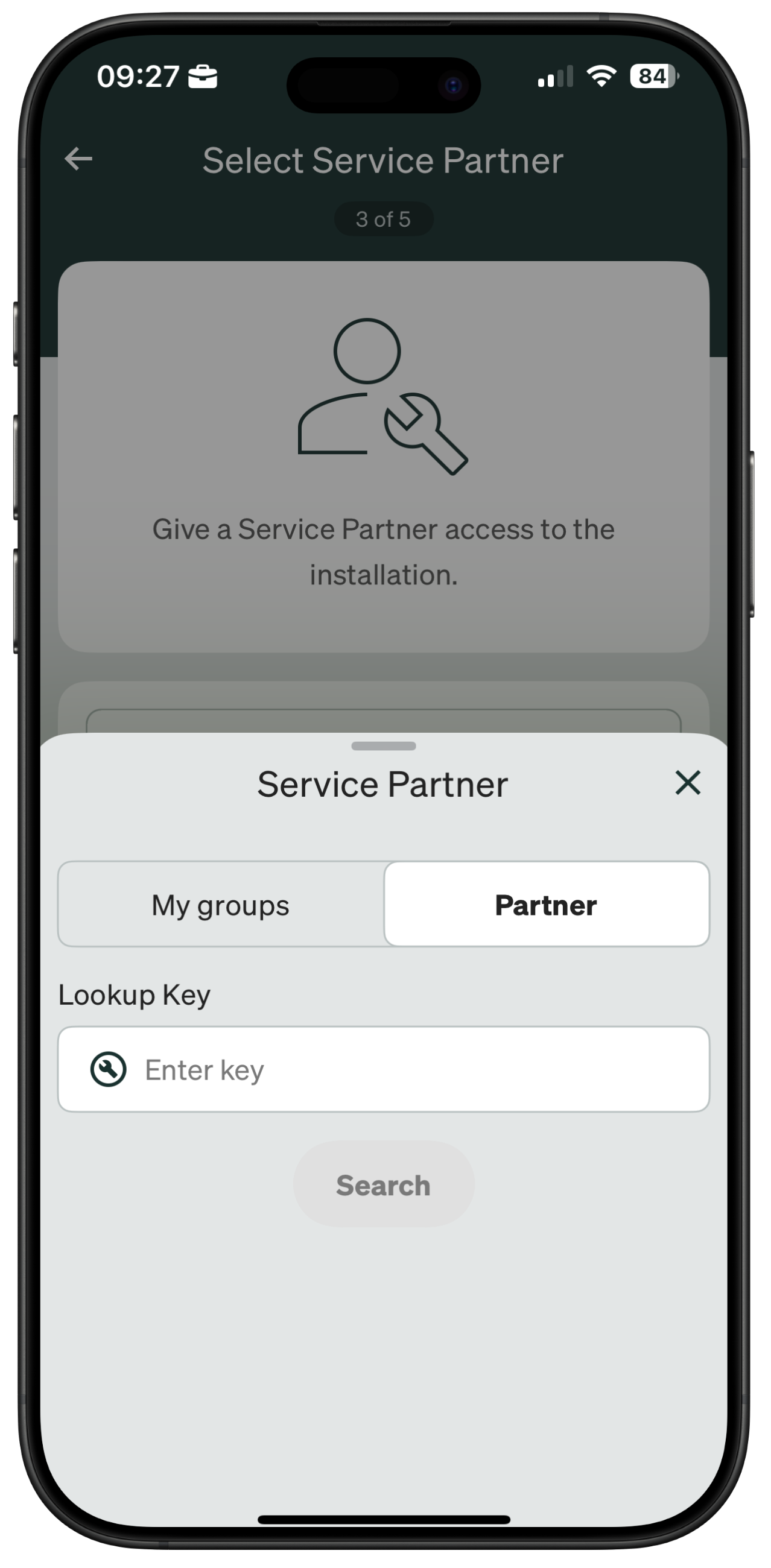

  7. Som standard er det din egen Service Partner gruppe. Hvis du installerer på vegne af en anden servicepartner, inviter dem i stedet. Tryk på Partner og indtast deres Lookup Key.

    3-5 Select service partner - installation.png3-5 Select service partner - installation Lookup key.png

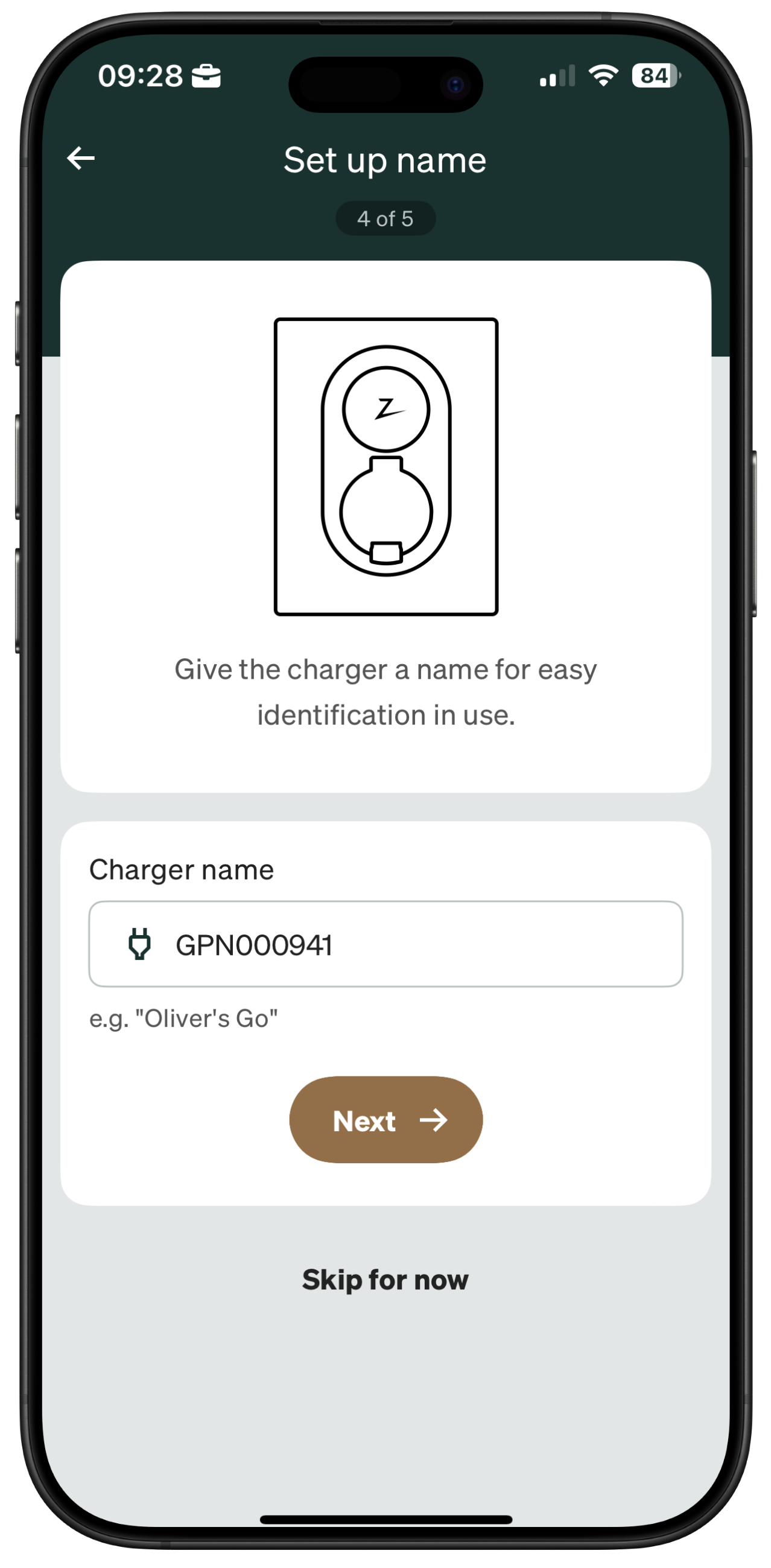

  8. Navngiv ladestationen (eller behold det standard serienummer) > Tryk på Færdig for at registrere i Zaptec Portalen.
  9. Efter opsætningen vil QR-koden forsvinde, og ladestationen vil vise MID-tilstand i 30 sekunder, før den skifter til normal tilstand.

    4-5 Set up name - installation.png





Installer flere Zaptec Go ladestationer

  • Max 3 ladestationer pr. installation (Go og Go 2 kan blandes).
  • Hver ladestation kræver sin egen sikring og RCD Type A monteret foran, hvilket sikrer, at alle sikringer for ladekredse har samme vurdering.
  • Ladestationerne kommunikerer via cloudforbindelse.

Opsætning:

  • Installer og konfigurer hver som ovenfor.
  • For at muliggøre belastningsdeling, når du aktiverer yderligere opladere, tryk på Link til en eksisterende installation (under aktivering trin 3) og vælg den installation, der blev brugt af den første oplader.
  • For 3-fase installation, angiv den indkommende fase (L1, L2 eller L3) i appen.

For en trin-for-trin vejledning til multi-installation, klik her.
