Denne guide er til autoriserede installatører. Den forklarer, hvordan man opsætter, installerer og konfigurerer Zaptec Pro ladestationen. Instruktionerne forudsætter, at du har teknisk og elektrisk viden. Du kan downloade installationsmanualen her.
For at tilføje installationer og ladestationer til Zaptec Portalen, skal din Zaptec-konto være tilknyttet en Zaptec-brugergruppe med serviceadgang. Dette kræver, at du gennemfører vores tekniske træning for at blive en certificeret installatør. Læs mere om Zaptec Academy her eller kontakt support for hjælp.

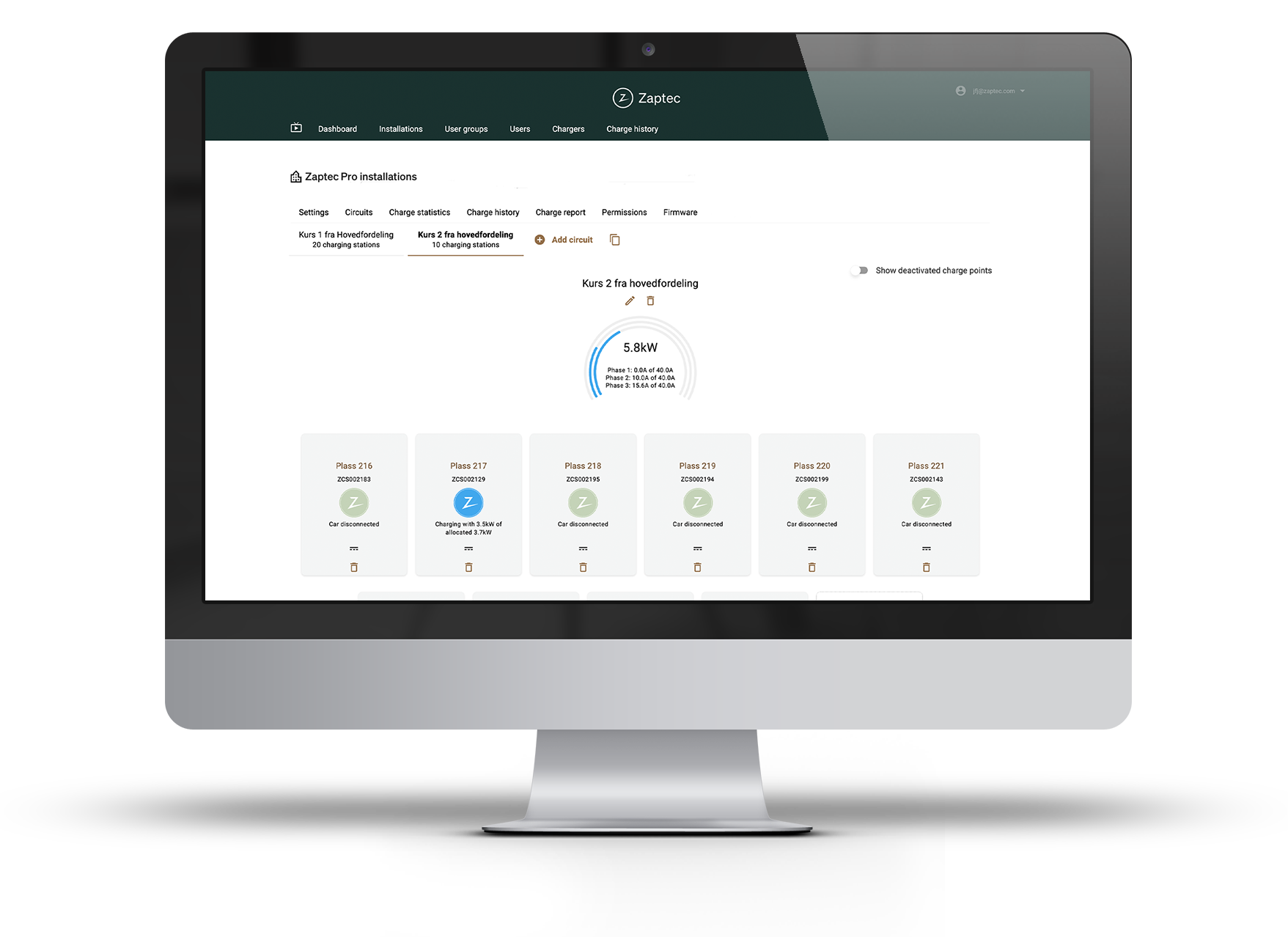

1. Forbered installation i Zaptec Portalen
Før den fysiske installation, registrer ladestationerne i Zaptec Portalen. Dette sikrer, at enheden kan oprette forbindelse til skyen efter installationen. Læs mere her.
- Log ind på Zaptec Portalen med din installatørkonto.
- Opret en installation, kredsløb og ladestationer eller tilføj ladestationen til den relevante installation.
2. Installer Zaptec Pro
Nødvendige værktøjer:
- 8 mm topnøgle
- 7 mm topnøgle
- 4 mm unbrakonøgle
- T10 Torx-skruetrækker
Trin:
- Monter bagpladen på en flad overflade.
- Tilslut de elektriske ledninger i henhold til dit steds elektriske system. Brug et multimeter til at teste alle forbindelser.
- Fjern frontdækslet.
- Placer ladestationen på bagpladen og fastgør den.
- Tænd for strømforsyningen. Lyset vil blive gult og derefter grønt efter 2-3 minutter.
Installationsnoter
Der findes fire mulige tilslutningsvarianter, afhængigt af om du bruger trefaset eller enfaset strøm, og om din installation er på et TN-, TT- eller IT-netværk. Uanset netværket skal alle bagplader tilsluttes på samme måde. Udvid hver fane nedenfor for at lære mere, inden du fortsætter.
Kæd ikke ladere sammen
Bagpladen er klassificeret til en 63A tilslutning, men ikke til 63A gennemgang. Derfor skal kredsløbet forsyne alle ladestationer med strøm uden at gå igennem nogen af bagpladerne.

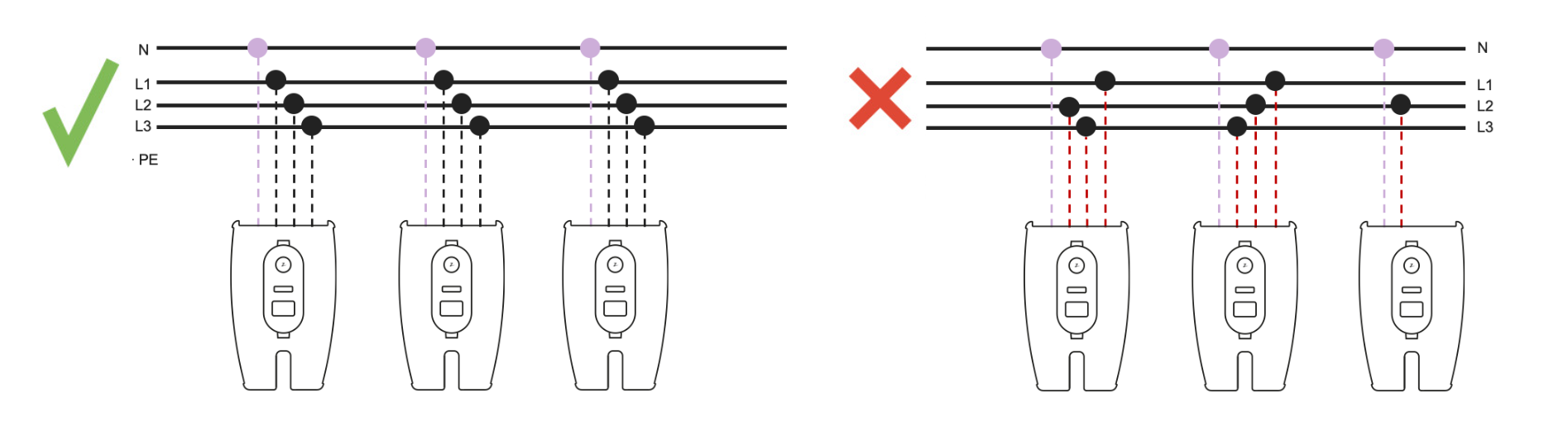

Drej ikke faserne på bagpladerne
Tilslut alle bagplader på samme måde. Når du installerer Zaptec Pro ladestationer, må du ikke dreje faserne på bagpladen (L1, L2, L3); dette kan få sikringen til at springe og få belastnings- og fasebalanceringen til at fungere forkert.
- Korrekt: Ingen faseomdrejning. Tilslutningerne er ens på hver bagplade.
- Forkert: Faserne er drejet. Tilslutningerne er forskellige.
Tilslut altid alle tre faser, hvis de er tilgængelige.
3. Konfigurer Zaptec Pro i Zaptec Appen
- Åbn Zaptec Appen og log ind med din installatørkonto.

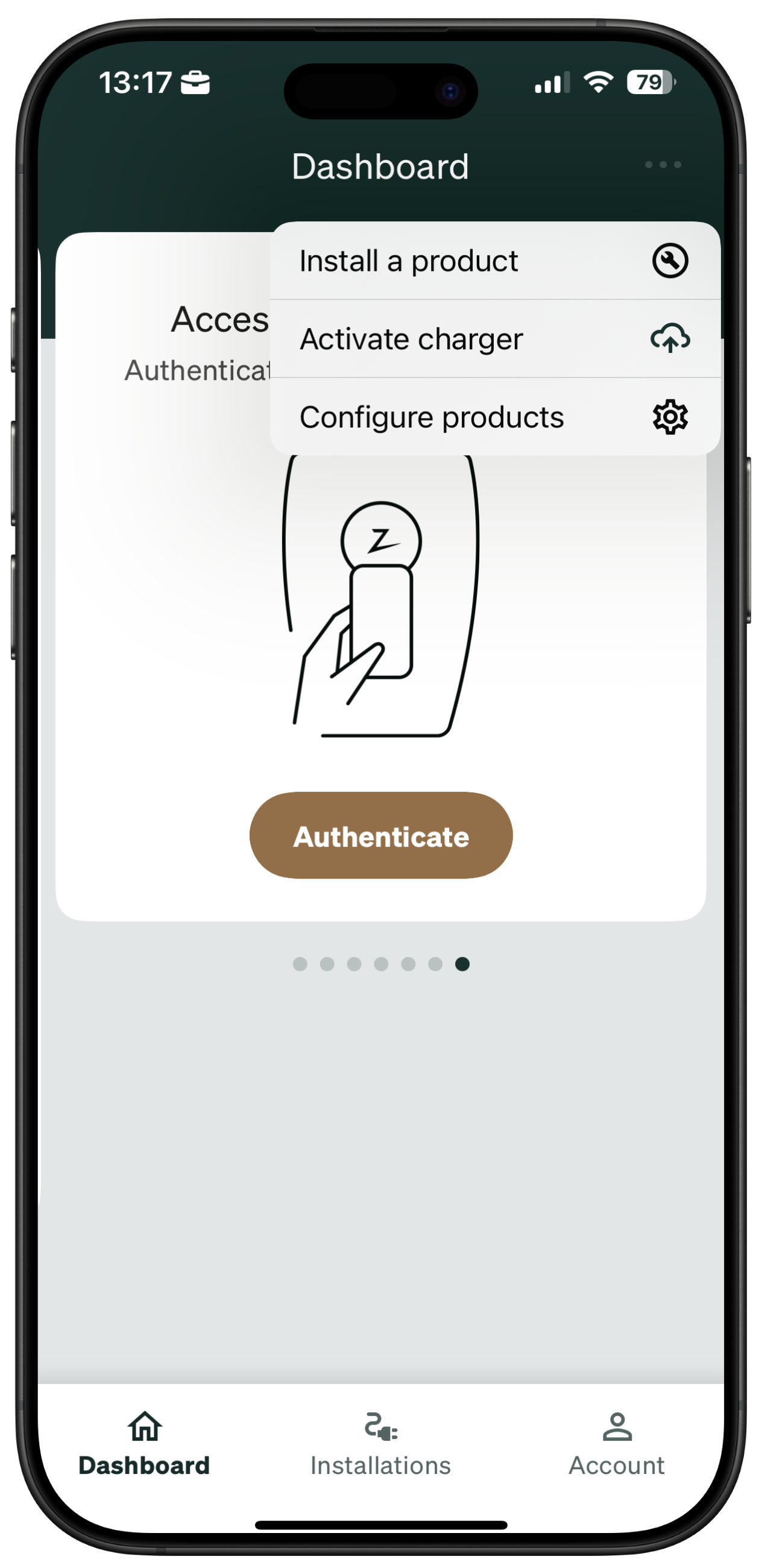

- Under Dashboard, tryk på trepunktsikonet og vælg Konfigurer produkter.
- Indtast PIN-koden og følg instruktionerne for at:
- Forbinde ladestationen til netværket.

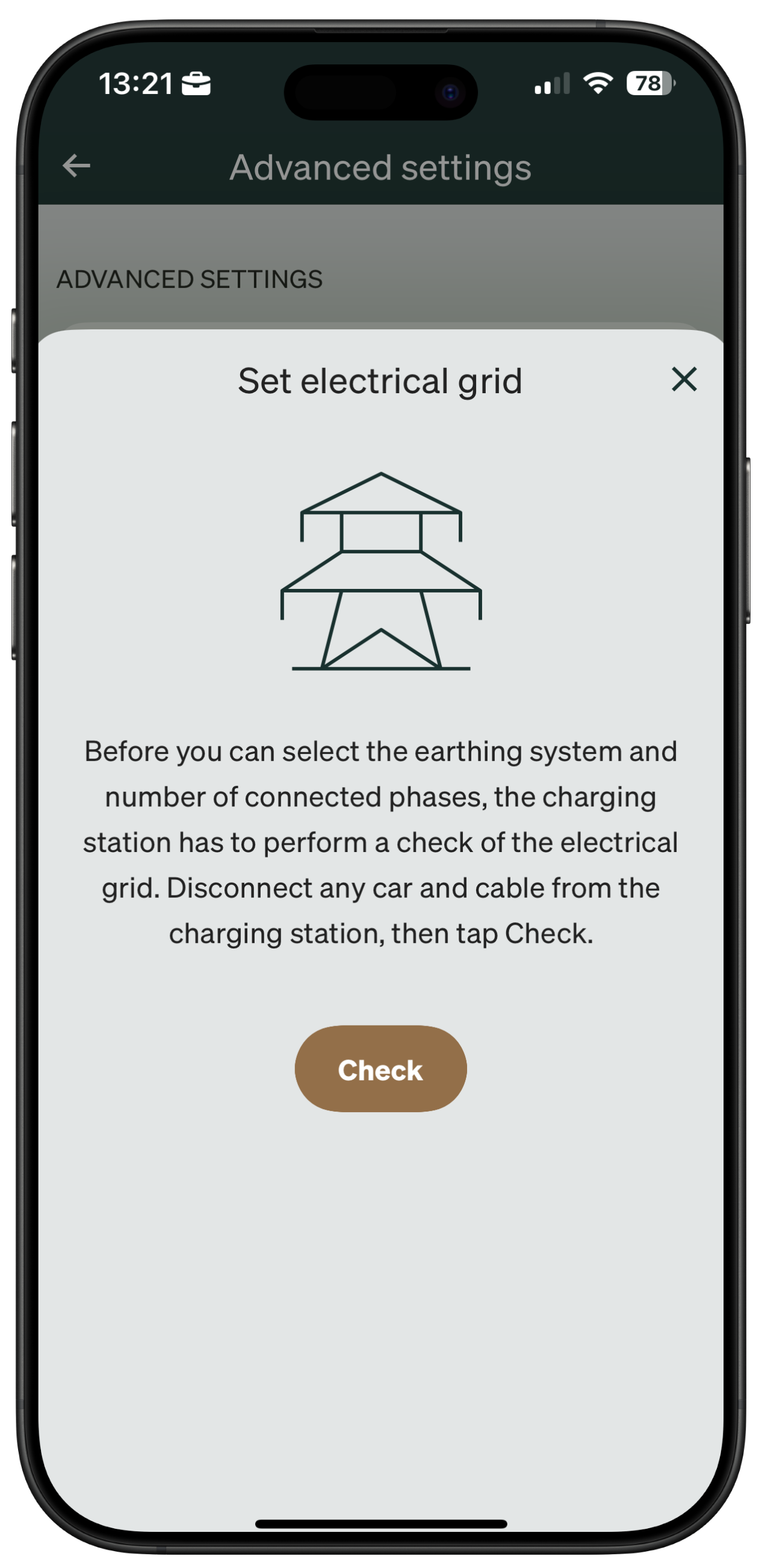

- Bekræfte strømnettet.
Hvis ladestationen ikke opretter forbindelse, gennemgå netværksopsætningen i installationsmanualen under Internet- og netværkskrav, eller læs mere her.
4. Tilføj installations-ejer

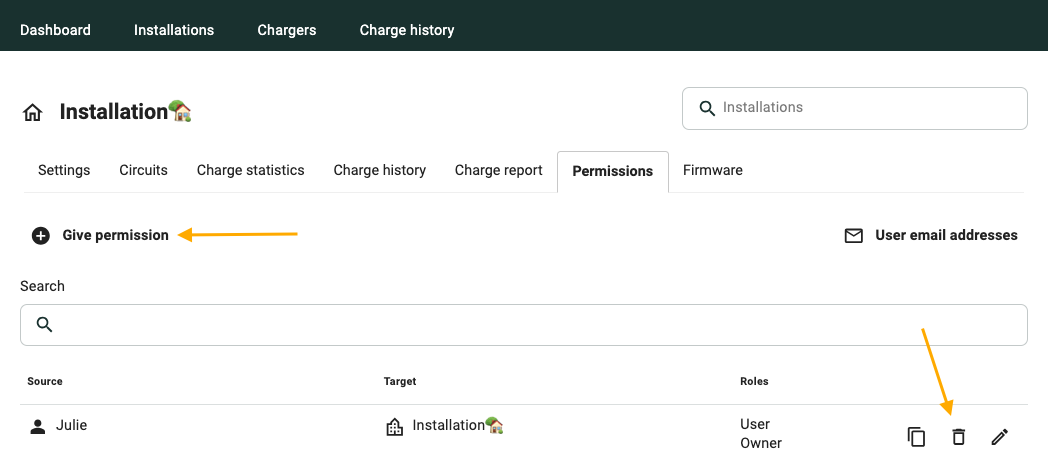

I Zaptec Portalen skal du tildele installations-ejeren til den nyskabte installation. Nu har ejeren adgang til at administrere og overvåge ladestationen(r).
Lær mere om portal-konfigurationen her.
