Find og konfigurer alle dine installations- og ladeindstillinger samlet ét sted. Denne vejledning forklarer, hvad hver indstilling gør, hvem der kan ændre den, og hvordan den påvirker dit ladesystem.
Installationsindstillinger
Elnet
Hvad: Indstiller typen af elnet for din installation.
Hvem kan ændre: Installatører/Service-tilladelse
Zaptec ladestationer understøtter trefaset opladning på både 400V TN og 230V IT installationer. For trefaset IT er ladere som standard indstillet til enfaset opladning for kompatibilitet med de fleste køretøjer.
Hovedafbryder til ladesystem (A)
Hvad: Indstiller den samlede strøm, der kan leveres til installationen.
Hvem kan ændre: Installatører/Service-tilladelse
Denne skal matche mærkningen på den indkommende afbryder. Det er sikkert at sætte denne værdi til mindre end mærkningen på den indkommende sikring. Sæt aldrig denne værdi til mere end mærkningen på den indkommende sikring.
Sikringsafbryder (A)
Hvad: Indstiller strømgrænsen for hver kreds i installationen.
Hvem kan ændre: Installatører/Service-tilladelse
Kredsløb konfigureres via Zaptec Portal. Denne indstilling bør normalt matche den fysiske sikringsafbryder og vil begrænse den strøm, der tildeles ladere i kredsen. Da denne indstilling skal matche installationens fysiske begrænsninger, er den kun tilgængelig for brugere med Service-tilladelse.
3-til-1 faserskifte-strøm
Hvad: Bestemmer, hvornår et køretøj skal skifte fra trefaset til enfaset opladning.
Hvem kan ændre: Ejere/Installatører
Som standard sker dette, når lade-strømmen falder under 15A. For de fleste installationer vil denne konfiguration give den bedste kapacitet. For installationer med et begrænset antal ladestationer eller en lav maksimal installationsstrøm (<32A) kan det være nyttigt at sætte denne strøm lavere for at tillade flere ladere at køre på tre faser. Hvis en TN trefaset installation kun skal tilbyde enfaset opladning, kan indstillingen sættes til 32A.

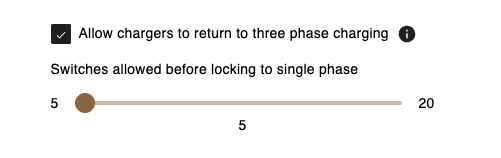

Tillad ladere at skifte tilbage til trefaset opladning
Hvad: Tillader skift mellem én og tre faser opladning.
Hvem kan ændre: Installatører/Service-tilladelse
Ud over 3-til-1 faserskifte-strømmen har du mulighed for at tillade ladestationen at skifte mellem én og tre faser opladning. Skyderen kan bruges til at indstille antallet af tilladte skift, før der låses til en enkelt fase.
Laderindstillinger
Maks/min strøm
Hvad: Styrer ladestationens maksimale og minimale effektoutput.
Hvem kan ændre: Kun brugere med serviceadgang eller ejere af hele Zaptec Pro-installationen kan justere denne indstilling. Ejere af ladestationer og brugere kan ikke ændre dette selv. Dette skyldes, at systemets ladeindstillinger ofte påvirker hele anlægget.
Maksimumsværdien angiver, hvor meget effekt stationen skal levere, mens minimumsværdien angiver den mindste effekt, der kræves for at starte opladning.
Maks faser
Hvad: Indstiller det maksimale antal faser, en lader kan bruge (én eller tre).
Hvem kan ændre: Ejere eller Service-tilladelse
Kan bruges sammen med laderens maksimale strøm for at begrænse, hvor meget effekt ladestationen skal levere.
Prioriteret strøm
Hvad: Giver en lader prioritet til at modtage strøm før andre.
Hvem kan ændre: Ejere eller Service-tilladelse
Dette vil påvirke systemets retfærdighed og kan forhindre andre ladestationer i at levere effektiv opladning. Hvis kapaciteten er lav, eller andre ladestationer er konfigureret med prioritet, kan vi ikke garantere lade-strømmen. Du kan indstille prioritet under laderens Indstillinger i Portal.
Lader offline strøm og fase
Hvad: Styrer, hvordan ladere opfører sig, når de er offline.
Hvem kan ændre: System-automatiseret, baseret på forudindstillede offline-indstillinger
Zaptec Portal optimerer automatisk den offline strøm og fasevalg for alle ladere i en installation hver time (når den er online). Dette sikrer, at offline ladere kan levere så meget strøm som muligt uden at udløse nogen sikringer, hvis alle ladere i installationen er aktive samtidig. Selv hvis en lader går offline, forbliver den funktionel og opererer i henhold til de forudindstillede offline-indstillinger. Afhængigt af disse indstillinger kan autentificering stadig være påkrævet for betaling og adgangsfunktionalitet, selv under offline perioder.
- Bemærk venligst, at offline drift ikke er laderens normale tilstand, og selvom den kan fungere korrekt, anbefales det ikke at holde laderen offline i længere perioder med vilje.
Foretrukken ladefase
Når der tildeles en enkelt fase til en lader, foretrækker laderen sin offline fase.
Aktuel status og ladelogik
Ladekø
Hvis der ikke er nok strøm til at starte en ny lade-session, sætter systemet sessionerne i kø og starter dem, så snart andre sessioner afsluttes. Køede sessioner følger den rækkefølge, de blev tilsluttet; Den første lader, der startede, vil være den sidste, der stopper. Så hvis din lade-session startede tidligere, får du lov til at lade før nogen, der startede senere. Hvis systemet skal stoppe lade-sessioner på grund af manglende strøm, stopper det de nyeste først for at være fair overfor alle.
- For eksempel, hvis den tilgængelige strøm reduceres til under 6A (1-faset, 1,4 kW, tilgængelig pr. tilsluttet bil som standard), vil systemet begynde at stoppe lade-sessioner. Den lader, der startede først, vil være den sidste, der stopper, hvilket sikrer, at alle biler får en retfærdig andel af ladetiden.
- Problemer med at forstå? Forestil dig en travl restaurant. Hver kunde er en bil, der har brug for opladning. Hvis der ikke er nok kokke, kommer ordrerne i kø. Ligesom i restauranten serverer systemet biler baseret på ankomst. Hvis der ikke er nok madlavningskapacitet (eller strøm), serverer det dem, der kom først, hvilket sikrer retfærdighed for alle.
Fast phase
En lader, der er tildelt en enkelt fase, vil beholde denne fase så længe som muligt. Hvis en lader skal flyttes for at balancere installationen, flyttes den sidst tilsluttede lader først.
Ladere, der har været offline under en lade-session, vil være låst til deres offline fase i hele sessionens varighed. Dette forhindrer ladere i at skifte fase, når de går offline/online. Hvis laderen er låst til en fase uden tilgængelig strøm (på grund af manuel eller automatisk tilgængelig strømindstilling), vil den ikke levere strøm, før der er tilgængelig strøm på laderens offline fase.
Fast enfaset
Hvis et køretøj i en installation, der understøtter trefaset opladning, af en eller anden grund er tildelt en enkelt fase, f.eks. på grund af 3 til 1 faserskifte-strøm, vil det holde sig til enfaset opladning i hele sessionens varighed. Årsagen til dette er at begrænse antallet af stop/start-kommandoer sendt til en lader. Vi forsøger at begrænse dette, da nogle køretøjer afbryder lade-sessioner efter flere stop/start-cyklusser.
Strømstyringsmuligheder
Zaptec installationer tilbyder tre måder at styre strøm på:
- Standardopladning: Indstil maksimal strøm og juster pr. fase, hvis nødvendigt (kan være nyttigt, hvis der er kendte belastninger på samme kreds, som ikke stammer fra ladestationer).
- Planlagt opladning: Opret tidsbaserede tidsplaner for tilgængelig strøm. Læs mere her.
-
Automatisk opladning: Brug en APM til at balancere opladningen med bygningens hovedsikring.
Mere hjælp
Hvorfor kan jeg ikke ændre nogle indstillinger?
Nogle indstillinger kræver ejer- eller installatørtilladelser for sikkerhed og systemintegritet.
Hvorfor bruger min lader kun én fase?
Hvis et køretøj er tildelt tre faser, men ikke bruger mere end én fase, vil det blive flyttet til en enkelt fase. Dette forhindrer, at fase 1 bliver overbelastet i disse scenarier. Hvis en lader ikke har brugt mere end én fase i de sidste 5 minutter, kan den til enhver tid flyttes til en enkelt fase. Laderen flyttes kun, når det er nødvendigt.
