Denne vejledning forklarer, hvordan man installerer Zaptec Column sikkert og effektivt ved at følge bedste praksis og branchestandarder.

• Zaptec Column - Dokumentation.
• ONEPOLE udgravningsfundament - Dokumentation

Kun kvalificeret personale bør installere, reparere eller vedligeholde dette produkt. Følg altid alle lokale, regionale og nationale regler.

Sikkerhed og overholdelse

Den rette isolering holder din installation sikker og i overensstemmelse med reglerne. Se på billedet nedenfor, mens du læser:

• Grøn: Forstærket/dobbelt isolering
• Orange: Grundlæggende isolering.

Hvad billedet viser

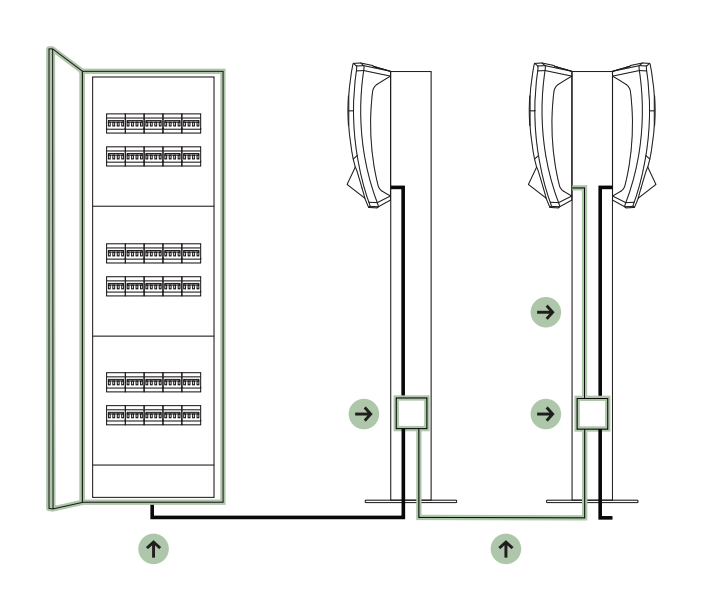

• Venstre side (grøn):
  Dette er den korrekte måde at installere på. Alle kabler og produkter bruger forstærket eller dobbelt isolering (klasse II). Der er ikke behov for en upstream RCCB. Denne opsætning opfylder branchestandarder og holder din installation sikker.

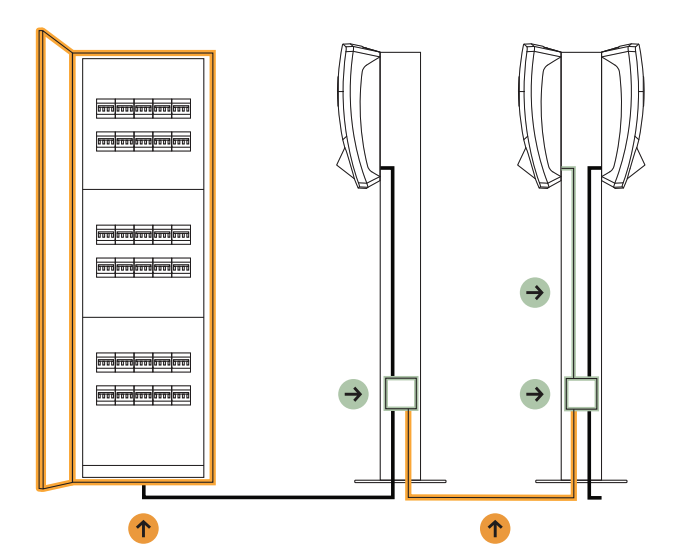

• Højre side (orange):
  Dette er ikke i overensstemmelse med reglerne. Her bruges grundlæggende isolering (orange), og produkterne er ikke dobbeltisolerede (klasse II). Dette bringer sikkerhed og holdbarhed i fare. Hvis du bruger grundlæggende isolering eller produkter, der ikke er klasse II, skal du installere en upstream RCCB eller rette isoleringsbruddet.

Medfølger i pakken

• Zaptec Column
• Frontdæksel
• Topdæksel
• Laderdæksel (hvis ingen ladestation er tilsluttet)
• Fodplade*
• Tilslutningssæt og tilslutningsboks (leveres som separate tilbehør)
• Skruer sæt

*Vælg fodpladen efter din fundamenttype (illustrationen viser 160 mm fundamentfodpladen).

Sådan installeres kolonnen

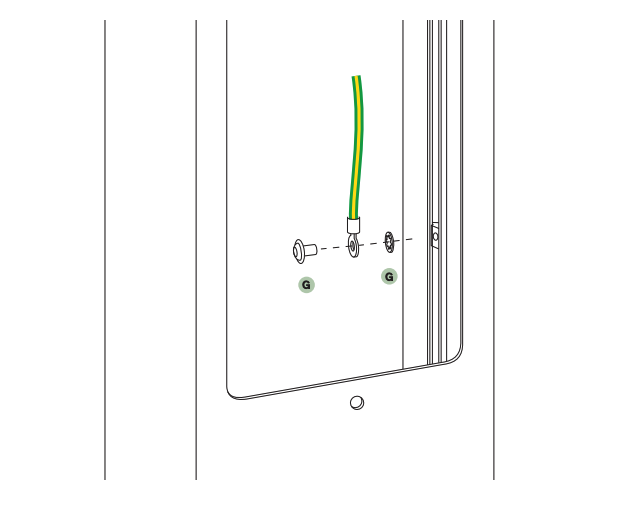

1. Installer jordforbindelsen

1. Indsæt en møtrik i sporet inde i kolonnen på den ønskede højde.
2. Fastgør jordkablet og stram bolten for at sikre en solid elektrisk forbindelse.

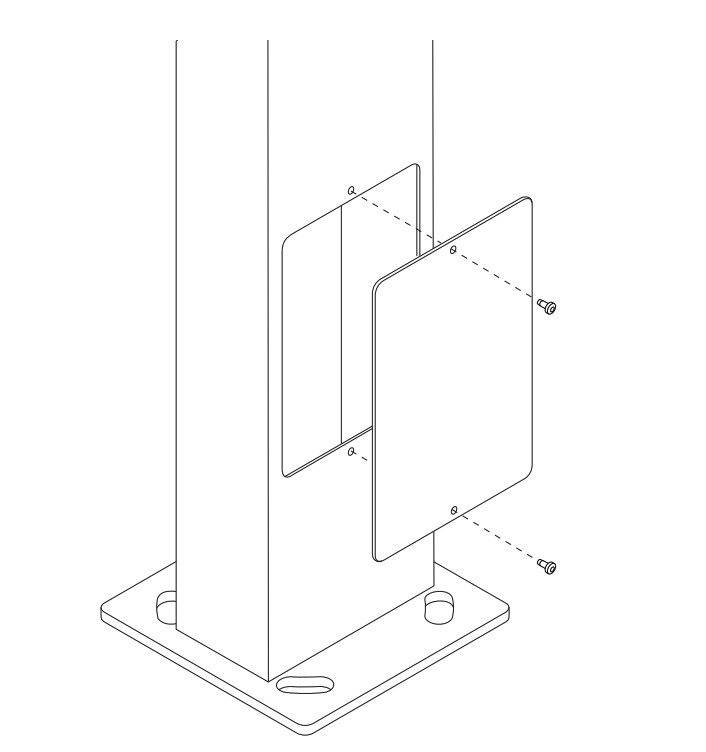

2. Fastgør fodpladen

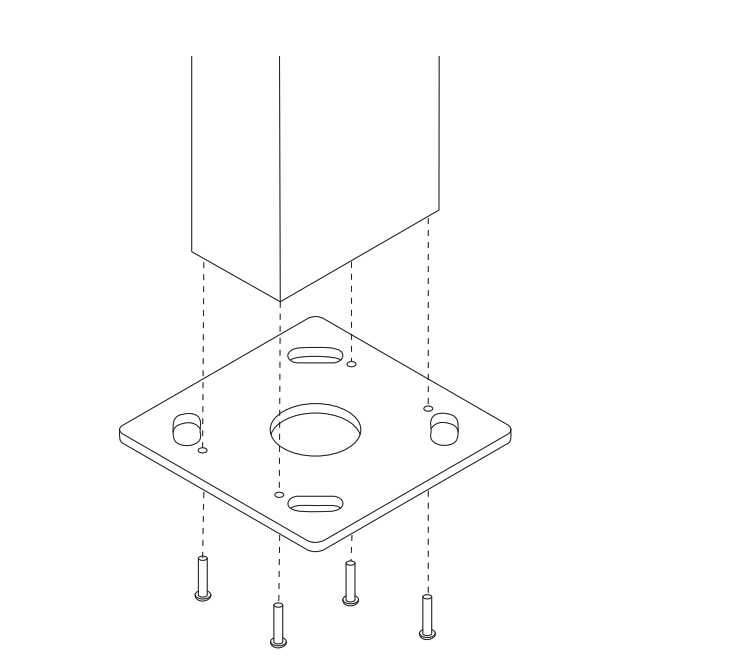

1. Placer fodpladen i bunden af kolonnen, og juster alle huller.
2. Fastgør med de medfølgende M8x40 bolte (maksimalt 15 Nm moment).
3. Dobbelttjek justeringen med fundamentboltene.

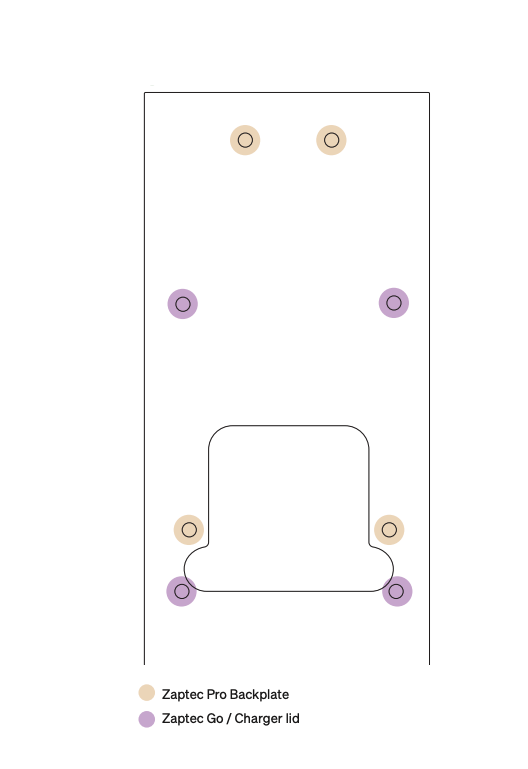

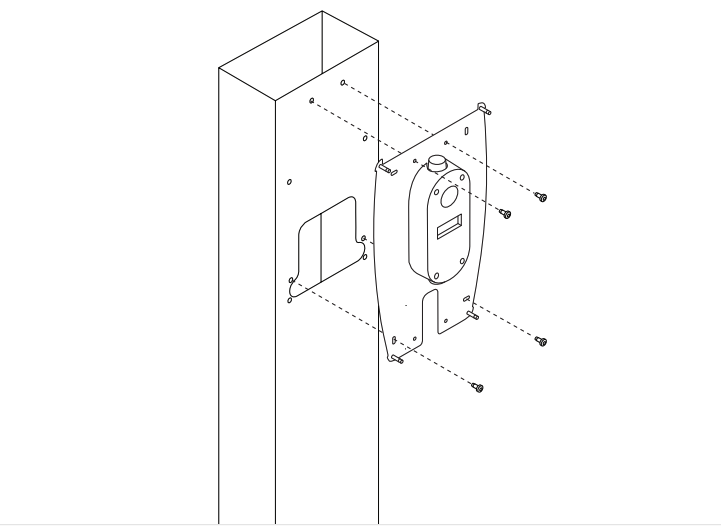

3. Monter Zaptec Pro bagpladen

1. Placer bagpladen på de angivne monteringspunkter.
2. Fastgør med de medfølgende M5x12 skruer (maksimalt 8 Nm moment).

Hvis der ikke er tilsluttet en ladestation, skal du installere laderdækslet.

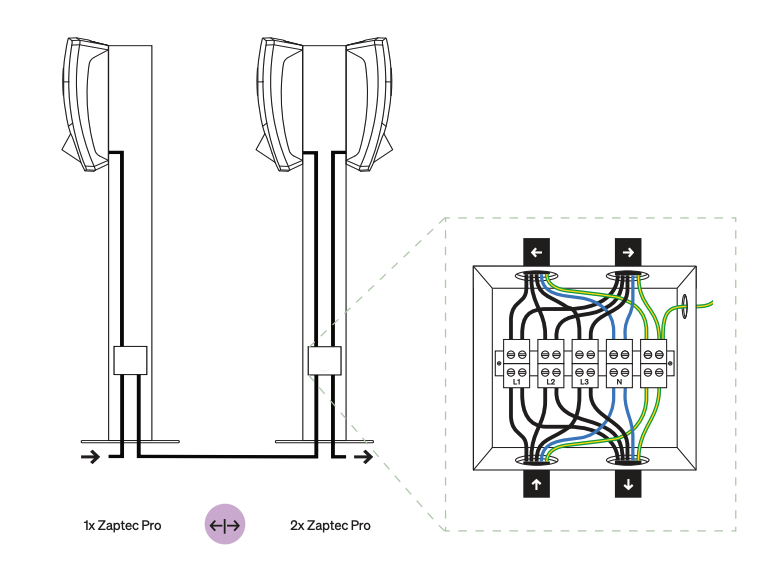

4. Installation af tilslutningssæt og boks

1. Monter tilslutningsboksen i kolonnen, og sørg for, at alle kabler føres gennem de korrekte indgangspunkter.
2. Fastgør boksen med det medfølgende monteringsmateriale.
3. Tilslut forsyningskablerne til terminalerne i henhold til ledningsdiagrammet for L1, L2, L3, N og PE.
4. Kontrollér, at alle forbindelser er stramme, og at isoleringen er intakt.

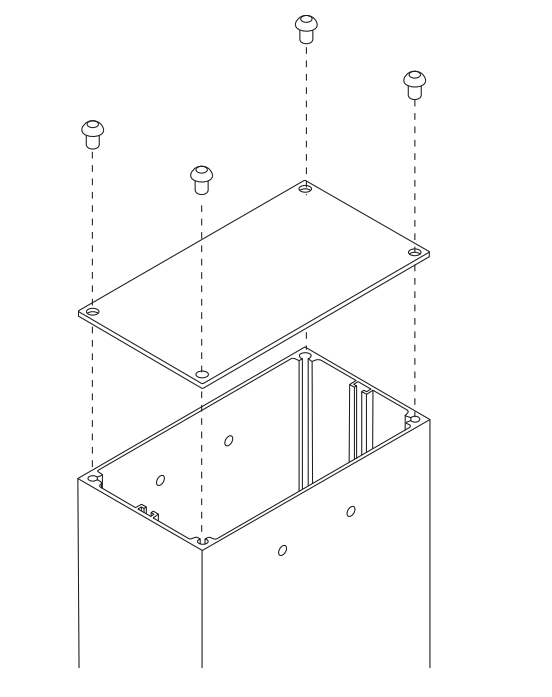

5. Fastgør top- og frontdækslerne

1. Placer topdækslet og fastgør med M8×12 bolte (maksimalt 8 Nm moment).
2. Fastgør frontdækslet og sikre med M5×12 skruer (maksimalt 8 Nm moment).

6. Slutkontrol

• Undersøg alle forbindelser og fastgørelser.
• Sørg for, at kolonnen er lige og fastgjort.
• Bekræft, at alle dæksler er korrekt monteret og forseglet.
• Rengør ydersiden med en fugtig klud. Brug aldrig højtryksrensere.
