Sådan installeres dredging-fundamentet

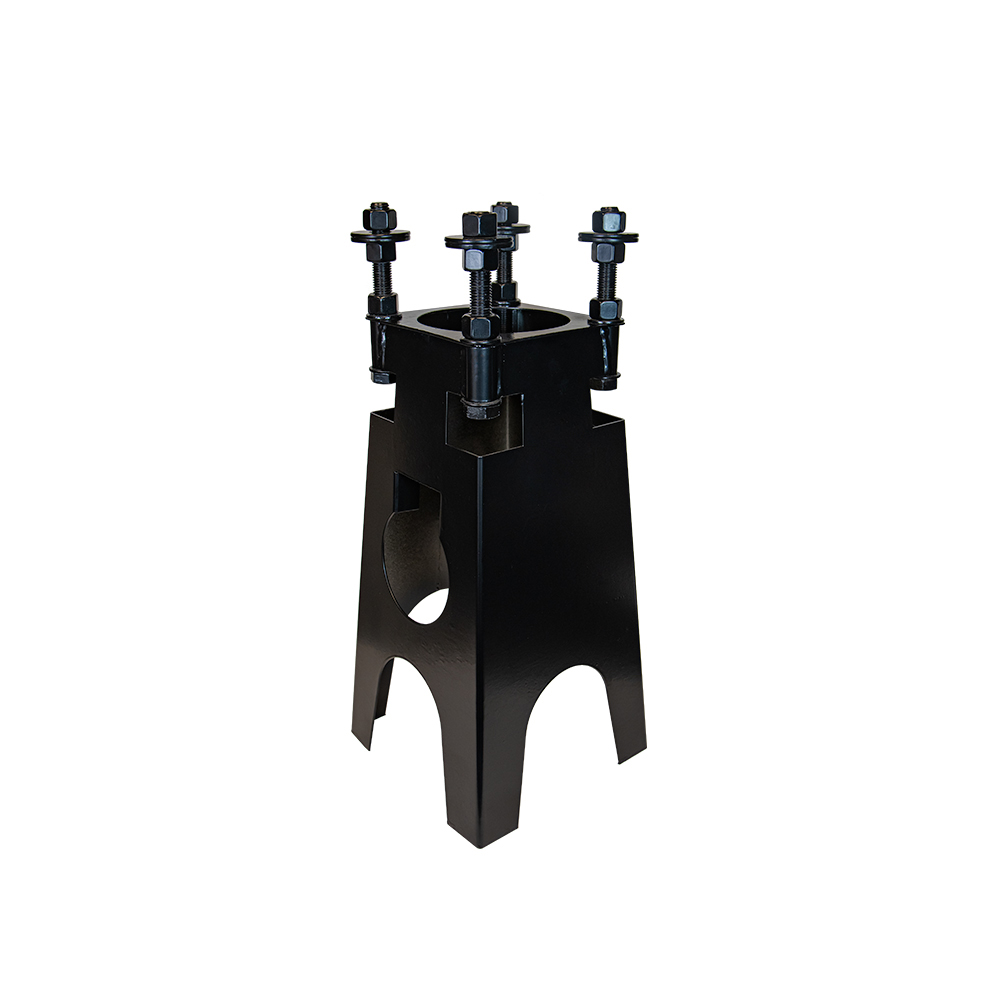

Det præfabrikerede fundament er kompatibelt med følgende Zaptec søjler: Zaptec Column, OnePole, Premium (en-, to- og fire-udgangs versioner).
Følgende trin er baseret på anbefalinger fra leverandøren. Konsulter altid din lokale leverandør eller Zaptec repræsentant for specifik vejledning og for at sikre overholdelse af lokale regler.
Installations trin
- Placer fundamentet på et velkomprimeret lag af 30/60 grus.
- Tilføj 8/16 grus inde i fundamentet op til niveauet for kabelindgangen.
- Fyld omkring ydersiden af fundamentet med 30/60 grus, op til lige under kabelindgangen. Planér og komprimer forsigtigt.
- Indsæt kabelrøret, og sørg for at det ender godt over fundamentet for at forhindre sand og grus i at komme ind.
- Tilføj 8/16 grus udenfor fundamentet for at dække røret (ca. 30 cm).
- Fortsæt med at fylde udenfor med 30/60 grus op til jordniveau og lige under fundamentets bolte. Komprimer hver 30 cm.
- Fyld indersiden af fundamentet med 8/16 grus. Dette forhindrer jordvarme i at cirkulere inde i søjlen.
- Efter installation af søjlen fyldes hullet op til færdigt jordniveau med 8/16 grus.
Bemærkning om jordfrost og installationsdybde
Hvis du installerer fundamentet et sted med kolde vintre, skal du være opmærksom på jordfrost. Frost kan forskyde fundamentet, hvis det ikke er installeret dybt nok.
For eksempel er der i Sverige tre hovedfrostzoner:
- Zone 1 (Syd): Anbefalet dybde - 500 mm.
- Zone 2 (Central): Anbefalet dybde - 700 mm.
- Zone 3 (Nord): Anbefalet dybde - 900 mm.
- Zone 4: Anbefalet dybde - over 1.000 mm (sjældent nødvendigt for de fleste projekter).
Fundamentet selv kan stadig være 500 mm, men i koldere zoner skal du grave et dybere hul og fylde det med ekstra grus. Dette forhindrer frost i at flytte fundamentet over tid.
