Zaptec Sense überwacht den Energieverbrauch und optimiert das Laden von Elektrofahrzeugen in Echtzeit. Diese Anleitung richtet sich an zertifizierte Elektriker, die Zaptec Sense mit RS485 Modbus und Ethernet-Verbindung installieren.

Packungsinhalt:

• Zaptec Sense Einheit
• Spezial-Micro-USB-Kabel
• Klebemagnetfolie
• Doppelseitiges Klebeband

Erforderlich:

• 5V DC Hutschienen-Netzteil (min. Ausgangsstrom: 1A)
• Hutschienen-Digitalenergiezähler (siehe untenstehende Bundle-Optionen)
• (Optional) Ungeschirmtes CAT5e/CAT6 Ethernet-Kabel.



1. Physische Installation

1. Montieren Sie das 5V Netzteil auf der Hutschiene.

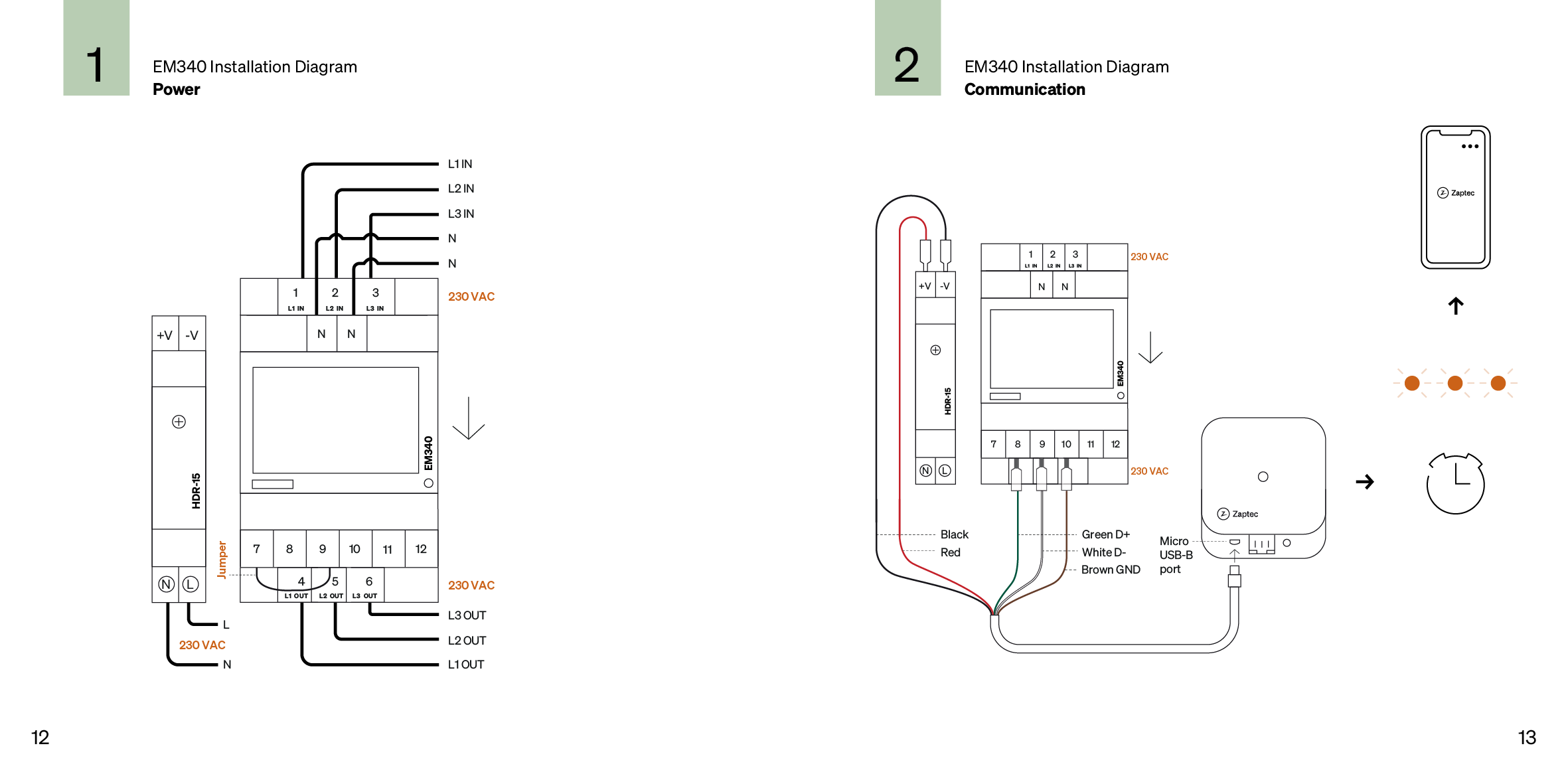

2. Verbinden Sie Zaptec Sense mit dem speziellen Micro-USB-Kabel:
   • Weiß, grün und braun (GND): Anschluss an die RS-485 Klemmen des Energiezählers.
   • Rot [V+] und schwarz [V-]: Anschluss an das 5V Netzteil.
3. Stellen Sie am Energiezähler die RS-485 Modbus Baudrate auf 9,6 kbps.
   • Einige Zähler (z.B. Janitza UMG604-E und Janitza UMG96RM-E-RCM) sind standardmäßig auf 115,2 kbps eingestellt. Diese müssen für Zaptec Sense auf 9,6 kbps geändert werden.

Zaptec Sense Bundle-Optionen

Zaptec Sense ist in Bundles mit folgenden Energiezählern erhältlich. Wählen Sie das Bundle, das Ihren Installationsanforderungen entspricht. Befolgen Sie für jedes die Anweisungen des Herstellers und konsultieren Sie das Installationshandbuch für die Verdrahtungsdiagramme.

2. Konfigurieren Sie Zaptec Sense in der Zaptec App

1. Öffnen Sie die Zaptec App und melden Sie sich an.
2. Gehen Sie zu Dashboard > Tippen Sie auf die drei Punkte in der Ecke > Produkt installieren.



3. Scannen Sie den QR-Code auf der Rückseite der Zaptec Sense Einheit oder im Handbuch.

4. Folgen Sie den Anweisungen, um eine Verbindung zum Netzwerk herzustellen, den Hauptsicherungswert einzustellen und die Verbindung zum Energiezähler zu bestätigen.





Statusanzeigen der LEDs

Verwenden Sie die LED-Leuchten an der Zaptec Sense, um den Status zu überprüfen:

• Durchgehend weiß: Gerät ist korrekt konfiguriert und aktiv.
• Durchgehend orange: IP-Adresse erhalten, aber Cloud-Verbindung fehlgeschlagen.
• 2 orange Blinksignale: Keine IP-Adresse über Ethernet oder Wi-Fi erhalten.
• Orange → weiß (schleifend): Keine M-Bus-Daten empfangen. Prüfen Sie, ob der HAN-Port aktiviert ist.
• 3 orange Blinksignale: Gerät nicht konfiguriert. Melden Sie sich über die Zaptec App an, um Wi-Fi oder Ethernet einzurichten.

Vollständige Anleitung zu den Lichtsignalen anzeigen.


Netzwerkeinstellungen

Aktualisieren Sie die Netzwerkeinstellungen über die Zaptec App.

Wenn Sie den PIN haben oder Installateur sind:

1. Halten Sie Ihr Telefon nahe an Zaptec Sense.
2. In der App > Tippen Sie auf die drei Punkte in der Ecke > Produkte konfigurieren.
3. Wählen Sie das Gerät (APGXXXX oder APHXXXX).
4. Geben Sie den PIN-Code > Netzwerkeinstellungen aktualisieren ein.

Wenn Sie der Eigentümer sind:

1. Halten Sie Ihr Telefon in die Nähe von Zaptec Sense.
2. In der App > Installationen > Ihre Installation > Lademodus > Konfigurieren > Erweiterte Einstellungen.
3. Aktualisieren Sie die Netzwerkeinstellungen.

Lesen Sie auch: Wie man Zaptec Sense mit dem Netzwerk verbindet.

Wenn Zaptec Sense die Verbindung verliert, reduziert es automatisch den Ladestrom auf die Mindestleistung (6A), um eine Überlastung Ihres Systems zu vermeiden. Sie können die Mindestleistung im Zaptec Portal ändern.

Aktualisiert 16. Januar 2026 08:34
