Dieses Handbuch enthält Richtlinien für benannte Stellen gemäß der MID-Richtlinie 2014/32/EU sowie für andere Labore, die für die Prüfung von Energiezählern verantwortlich sind.
Parameter des Energiezählers
| Parameter | Zaptec Pro MID | Zaptec Go 2 |
| Zertifizierung | MID Klasse B | MID Klasse B |
| Harmonisierte Norm | EN 50470 -1, - 3 | EN 50470 -1, -3 |
| MID-Zertifikat | N-18/3585 | T12806 |
| Benannte Stelle | NMi Certin (0122) | NMi Certin (0122) |
| Nennspannung | 3 x 230/400 V | 3 x 230/400V |
| Nennstrom | 0,25-5 (32) A | 0,25-5 (32)A |
| Optischer Testausgang (aktiviert über App) | 10000 imp/kWh | 10000 imp/kWh |
Auslesen der MID-Softwareversion
In diesem Abschnitt wird erklärt, wie die MID-Softwareversion für Zaptec Pro und Zaptec Go 2 ausgelesen wird.
Zaptec Pro
Die MID-Softwareversion kann über das Display mit einer der folgenden Methoden ausgelesen werden:
-
Einstecken-und-sofort-ausstecken-Methode:
Stecken Sie ein Typ-2-Ladekabel ein, ziehen Sie es sofort wieder heraus und stecken Sie es erneut ein. Stellen Sie sicher, dass kein Fahrzeug angeschlossen ist. -
Ladegerät zurücksetzen:
Zurücksetzen über die Zaptec-App (PIN-Code erforderlich) oder durch Aus- und Wiedereinschalten der Stromversorgung.
Zaptec Go 2
Der Zaptec Go 2 verfügt über einen "MID-Modus", der das Auslesen der MID-Softwareversion und der Energiezählerregister ermöglicht. Das Display zeigt nacheinander die folgenden Bildschirme an:
Zeigt an, dass der aktuell angezeigte Wert das kumulative Import-Energie-Register ist.
Zeigt an, dass der aktuell angezeigte Wert das kumulative Export-Energie-Register ist.
v Zeigt an, dass der aktuell angezeigte Wert die Softwareversion des Messgeräts ist.
Sie können die MID-Softwareversion und die Energiezählerregister bei Zaptec Go 2 auf drei Arten auslesen:
-
Einstecken-und-entfernen-Methode:
Trennen Sie das Kabel vom Ladegerät. Stecken Sie ein Typ-2-Kabel ein, ziehen Sie es sofort heraus und stecken Sie es wieder ein (ohne angeschlossenes Fahrzeug). Das Display wechselt alle 5 Sekunden zwischen der Anzeige der Gesamt-Import-/Exportenergie (kWh) und der Softwareversion. Wiederholen Sie dies für 30 Sekunden. -
Ladegerät zurücksetzen:
Stellen Sie sicher, dass das Ladekabel getrennt ist. Setzen Sie das Ladegerät über die Zaptec-App zurück (PIN erforderlich) oder schalten Sie die Stromversorgung aus und wieder ein. Wenn das Ladegerät neu und noch nicht konfiguriert ist, wird ein QR-Code angezeigt. Nach der Konfiguration erscheinen die MID-Daten für 30 Sekunden. Sie können dies durch die Einstecken-und-entfernen-Methode überschreiben, auch wenn der QR-Code angezeigt wird. -
Feldtestmodus aktivieren:
Verwenden Sie die Zaptec-App, um den Feldtestmodus zu aktivieren (PIN erforderlich). In diesem Modus erhöht sich die Genauigkeit der Energieanzeige, und Maximalwerte können als begrenzt angezeigt werden. Wenn Sie präzise Messungen benötigen, sollten Sie eine der anderen Methoden verwenden.
Wie man den integrierten Energiezähler testet
Terminologie
-
(Lade-)Installation: Eine Sammlung von Ladepunkten an einem obersten Stromkreis,
möglicherweise mit Unterstromkreisen, die unter einem Administrator verwaltet werden. - Gesamtimportenergie (kWh): Energie, die von der Ladestation aus externen Quellen zum Fahrzeug verbraucht wird (z. B. Netz).
- Gesamtexportenergie (kWh): Energie, die die Station aus dem Fahrzeug an externe Systeme abgibt (z. B. Netz).
Methodik
Einfaches Testen der Genauigkeit des integrierten Energiezählers erfolgt am besten vor Ort. Dies ermöglicht einen schnellen Test, ohne ein Ersatzladegerät installieren und konfigurieren zu müssen,
während eine Einheit zum Testen eingesendet wird.
- Für den Feldtest sind handelsübliche Geräte verfügbar, die auf die Messung der von einer Typ-2-Steckdose gelieferten Energie spezialisiert sind, ein Beispiel ist der MTE eMOB I-32.3 AC.
- Alternativ kann ein maßgeschneidertes Typ-2-Kabel mit einem generischen tragbaren Referenzstandard kombiniert werden. Wir empfehlen die Verwendung eines Fahrzeugs als Last, aber auch eine ohmsche Last kann verwendet werden, wenn ein Fahrzeugsimulator zur Steuerung des Ladevorgangs verfügbar ist. Die zugeführte Energie zur Last kann dann mit dem tragbaren Referenzstandard gemessen werden.
Der Statusanzeiger-LED-Ring der Ladestation fungiert als Impulsausgang und muss vor dem Test auf den Feldtestmodus eingestellt werden. Siehe den nächsten Abschnitt für Anweisungen.
Für ausführliche Labortests mit isolierten Quellen wenden Sie sich an den Zaptec Support, um die Fehlerstromerkennung vorübergehend zu deaktivieren.
Anforderungen für In-situ-Tests
- Ein Elektrofahrzeug mit einem dreiphasigen Onboard-Ladegerät (falls relevant).
- Ein tragbarer Referenzstandard.
-
Typ-2-Kabelsatz mit der Möglichkeit, an die Spannungs- und Stromeingänge des Referenzstandards angeschlossen zu werden.
- Telefon mit installierter Zaptec-App (Android oder iOS).
-
Wenn die Installation eine Benutzer-Authentifizierung aktiviert hat, benötigen Sie die Zusammenarbeit des Eigentümers der Installation, damit der Ladepunkt Energie liefern kann.
Feldtestmodus: Wie man testet
- Öffnen Sie die Zaptec-App und melden Sie sich an.
- Tippen Sie im Dashboard auf das Drei-Punkte-Symbol oben rechts und wählen Sie Produkte konfigurieren.
- Verwenden Sie den PIN-Code, um eine Verbindung zur Ladestation über Bluetooth herzustellen.

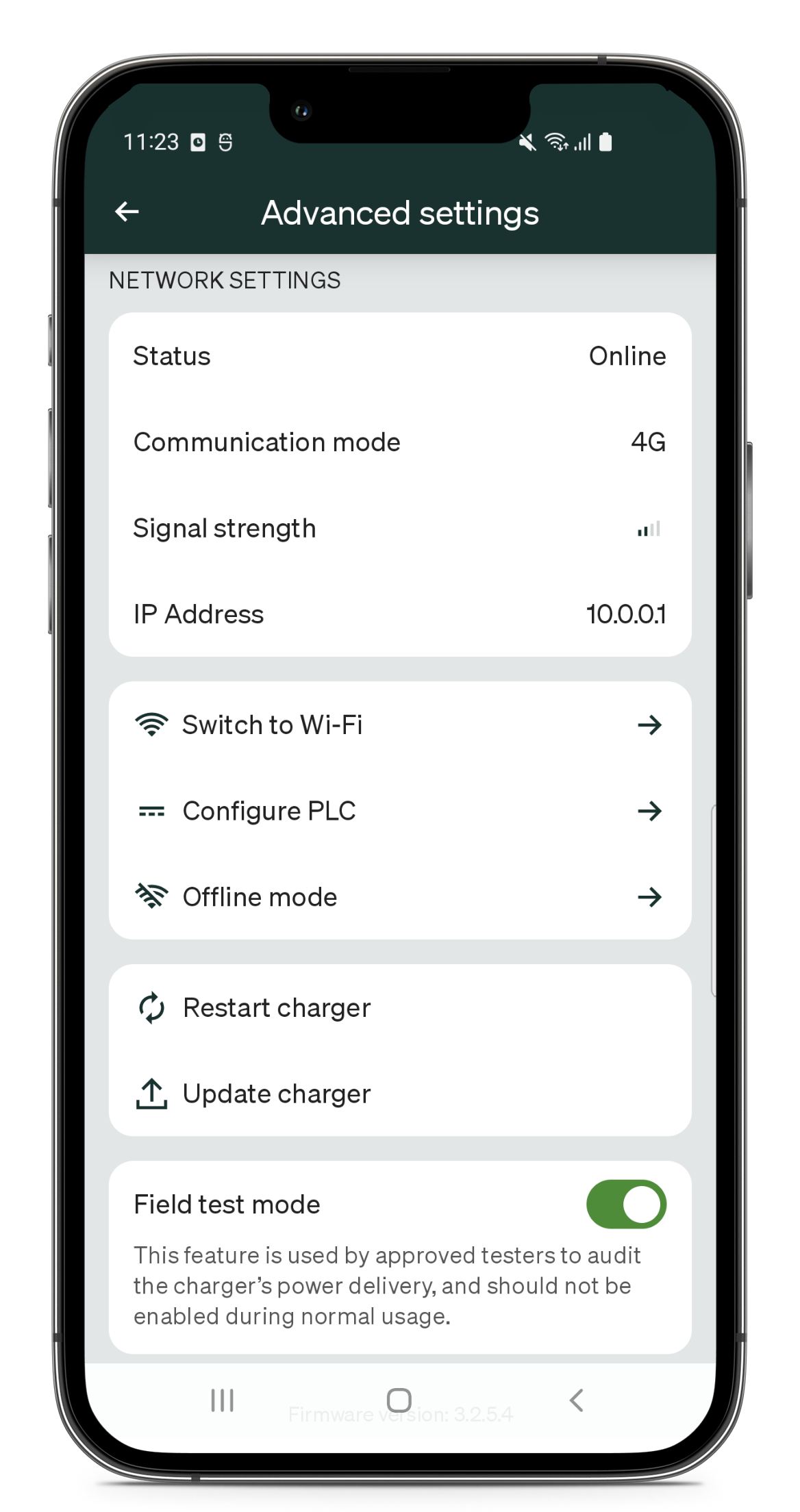

- Aktivieren Sie unter Erweiterte Einstellungen den Feldtestmodus und tippen Sie auf Speichern.
- Die Leuchte an der Ladestation erlischt, was anzeigt, dass sie für die Energieimpulsausgabe bereit ist.
- Schließen Sie die Last für den Test an.
- Nach dem Test kehren Sie zur App zurück, schalten den Feldtestmodus-Schalter aus und tippen auf Speichern.
- Der Feldtestmodus wird automatisch nach 4 Stunden oder durch Aus- und Wiedereinschalten des Ladegeräts deaktiviert. Dadurch wird der LED-Lichtring auf den Normalbetrieb zurückgesetzt.
-
Die Genauigkeit erhöht sich in diesem Modus, daher können die angezeigten Maximalwerte begrenzt sein.
Wenn Sie direkt an ein Fahrzeug anschließen, stellen Sie sicher, dass der Referenzstandard mindestens 32A Dauerstrom aushält. Für Unterstützung bei der Prüfung des Energiezählers besuchen Sie zaptec.com/support
Labortests
Zusätzlich zur Neukonfiguration des LED-Rings für den Feldtest sind bei Einheiten, die für Labortests eingereicht werden, folgende Änderungen erforderlich:
- Der Fehlerstrom-Schutzschalter ist deaktiviert, was die Prüfung der Ladestation mit isolierten Stromkreisen ermöglicht.
- Das Sicherheitsrelais schließt automatisch, ohne dass ein Control Pilot-Signal erforderlich ist, das normalerweise für den Betrieb benötigt wird.
Mit diesen Änderungen kann die Ladestation wie ein herkömmlicher Energiezähler getestet werden, wobei die Anschlussklemmen (Rückplatte bei Zaptec Pro) als Eingang und die Typ-2-Steckdose als Ausgang genutzt werden. Aus Sicherheitsgründen kann nur Zaptec diesen Testmodus aktivieren.
