Diese Anleitung richtet sich an autorisierte Installateure und beschreibt, wie die Zaptec Go Ladestation installiert, konfiguriert und aktiviert wird. Sehen Sie sich das Video unten an oder folgen Sie den Schritten, um die Installation abzuschließen. Für weitere Details laden Sie das Installationshandbuch hier herunter.
1. Montieren und verbinden Sie die Zaptec Go
Zaptec Go benötigt einen vorgelagerten Schutzschalter und einen Typ A RCD (30mA) für den AC-Fehlerstromschutz. Obwohl es über einen integrierten DC-Fehlerstromschutz von 6mA verfügt, ist für jeden Stromkreis weiterhin ein 30mA Typ A RCD erforderlich.
Befolgen Sie diese Schritte:
- Entfernen Sie die Frontabdeckung der Ladestation.
- Wählen Sie den Kabelanschluss: Unten (empfohlen), oben oder hinten. Entfernen Sie die Lochabdeckung.
-
Führen Sie das Stromkabel (max. 6mm²) durch den gewählten Zugangspunkt.
Für 32A-Installationen verwenden Sie einen Querschnitt von 6mm² für das Eingangsleitung. - Befestigen Sie das Gerät mit den vier T20-Schrauben. Stellen Sie sicher, dass es gerade und in der richtigen Höhe ist.
- Sichern Sie das Kabel mit der Kabelklemme.
- Entfernen Sie die Anschlussabdeckung, indem Sie den Halteclip drücken und nach unten ziehen.
- Isolieren Sie 12mm von jedem Draht (Aderendhülsen optional).

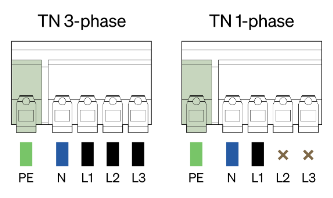

- Setzen Sie die Drähte in die Anschlüsse ein und drücken Sie alle Hebel nach unten, um sie zu sichern.
- Setzen Sie die Anschlussabdeckung wieder auf.
- Schalten Sie die Stromversorgung ein.
Das Licht wird orange leuchten, was anzeigt, dass es mit Strom versorgt wird und bereit zur Konfiguration ist. Ein QR-Code wird auf dem Display für die Konfiguration in der Zaptec App.
Für 3-phasige IT-Netzinstallationen überprüfen Sie, ob das Auto 3-phasiges IT-Laden unterstützt. Weitere Informationen finden Sie hier.
2. Konfigurieren Sie Zaptec Go in der App
Laden Sie die Zaptec App aus dem App Store und Google Play herunter und melden Sie sich mit Ihrem Zaptec-zertifizierten Installateurkonto an, um auf die vollständigen Einrichtungsfunktionen (wie Kundenübergabe, Zaptec Sense und Registrierung der Ladestation im Portal) zuzugreifen.
In der Zaptec App:

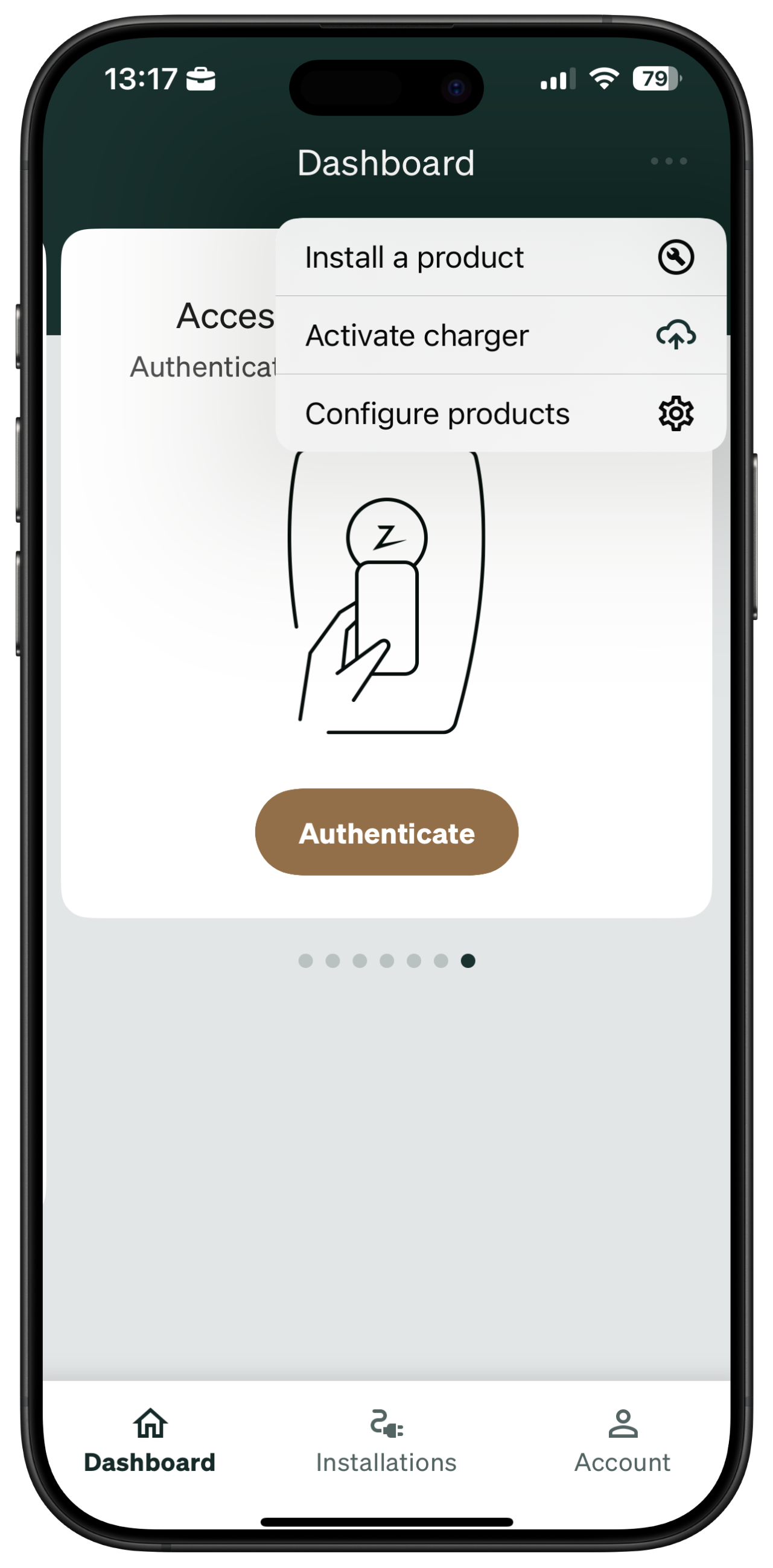

- Dashboard > Tippen Sie auf das Drei-Punkte-Symbol > Ein Produkt installieren.
- Wählen Sie Zaptec Go > scannen Sie den QR-Code, der auf der Ladestation angezeigt wird, oder verwenden Sie den gedruckten QR-Code auf dem PIN-Aufkleber. Stellen Sie sicher, dass das Ladegerät eingeschaltet ist und Bluetooth auf Ihrem Telefon aktiviert ist.
Wenn das Scannen fehlschlägt, tippen Sie auf das Drei-Punkte-Symbol (⋯) > Wählen Sie das Gerät aus der Liste > Wählen Sie die Seriennummer des Ladegeräts.
- Tippen Sie auf Zaptec Go installieren > Geben Sie die PIN ein, wenn Sie dazu aufgefordert werden (zu finden auf dem Bohrblatt oder im Benutzerhandbuch)

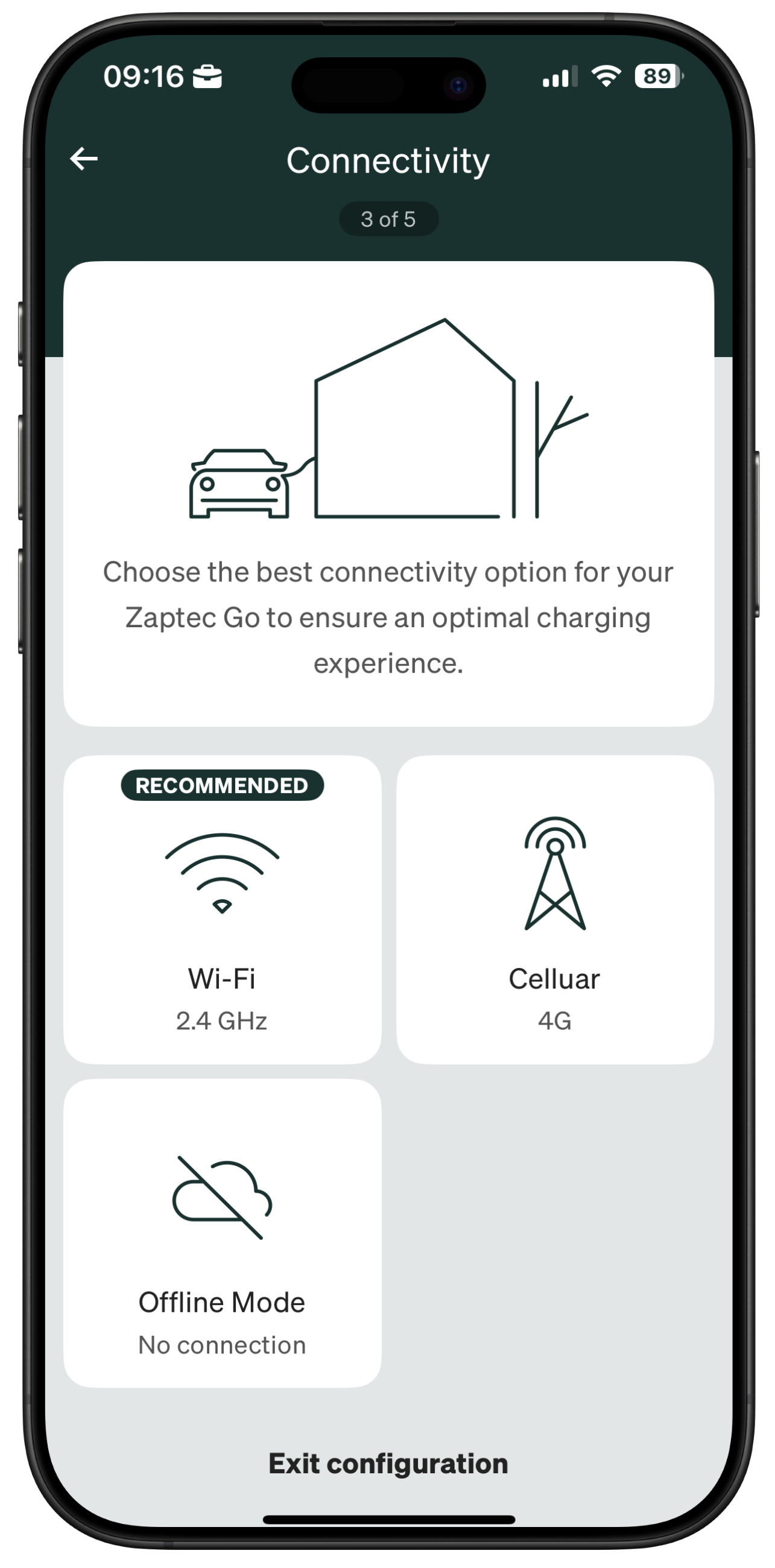

- Wählen Sie die Konnektivität: Wi-Fi oder 4G LTE-M.

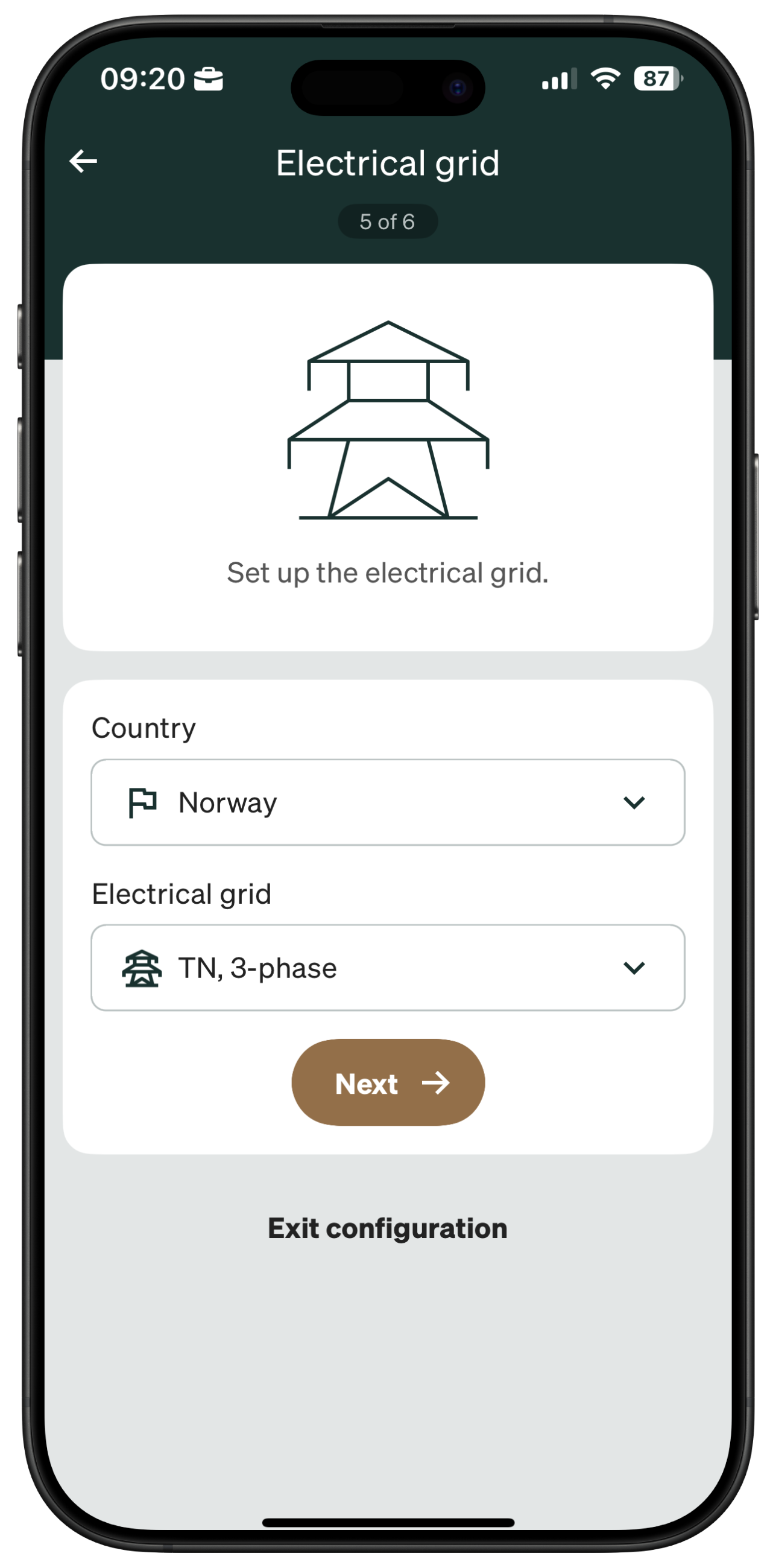

- Wählen Sie das Land und den eingehenden Netztyp (z. B. TN oder IT, 1-phasig oder 3-phasig). Das Ladegerät wird automatisch versuchen, die passenden Netztyp(en) für Sie zu erkennen, die als "Empfohlen" angezeigt werden.
-

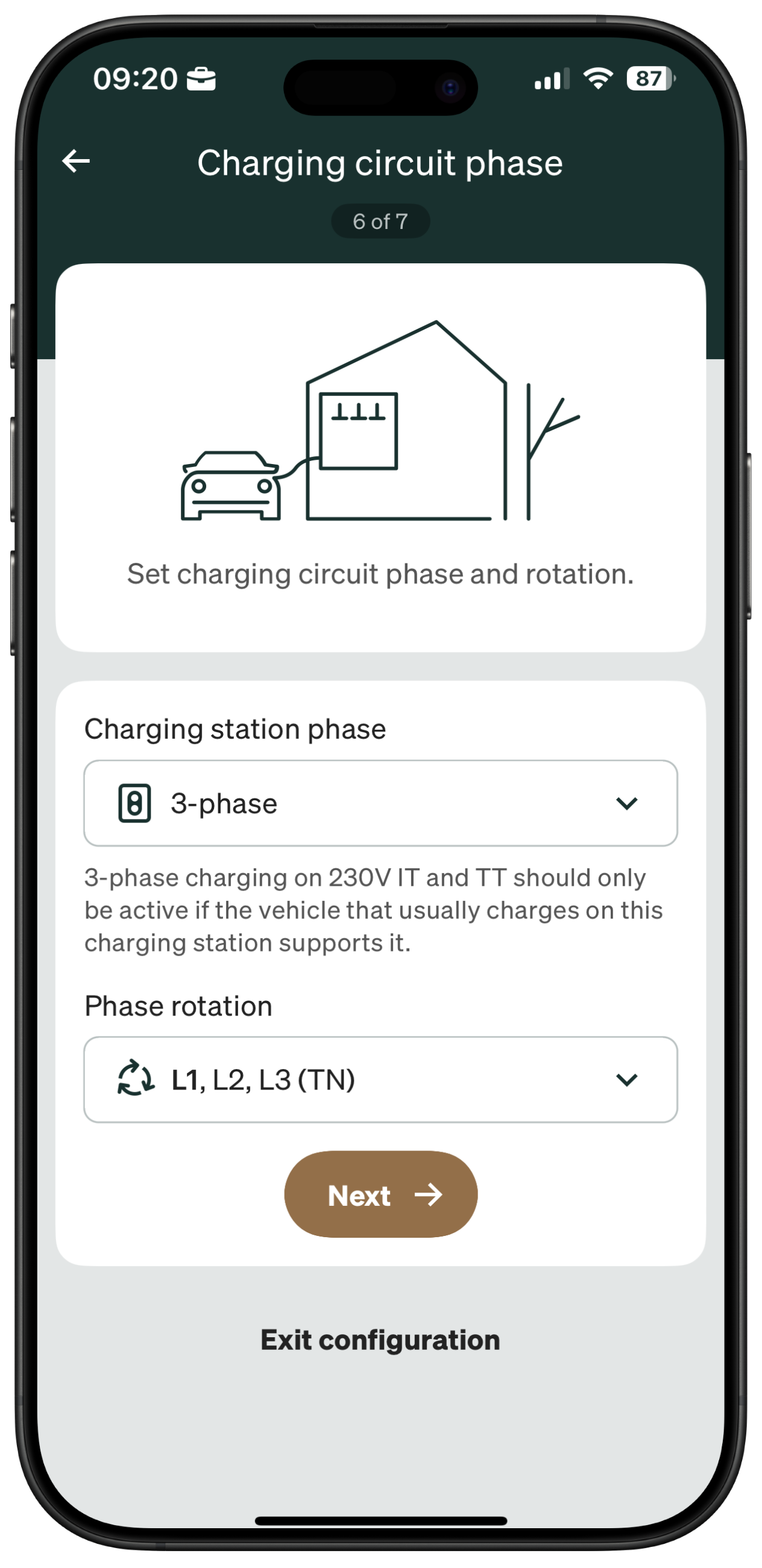

Geben Sie die Anzahl der Phasen (1 oder 3) und Phasenfolge an.

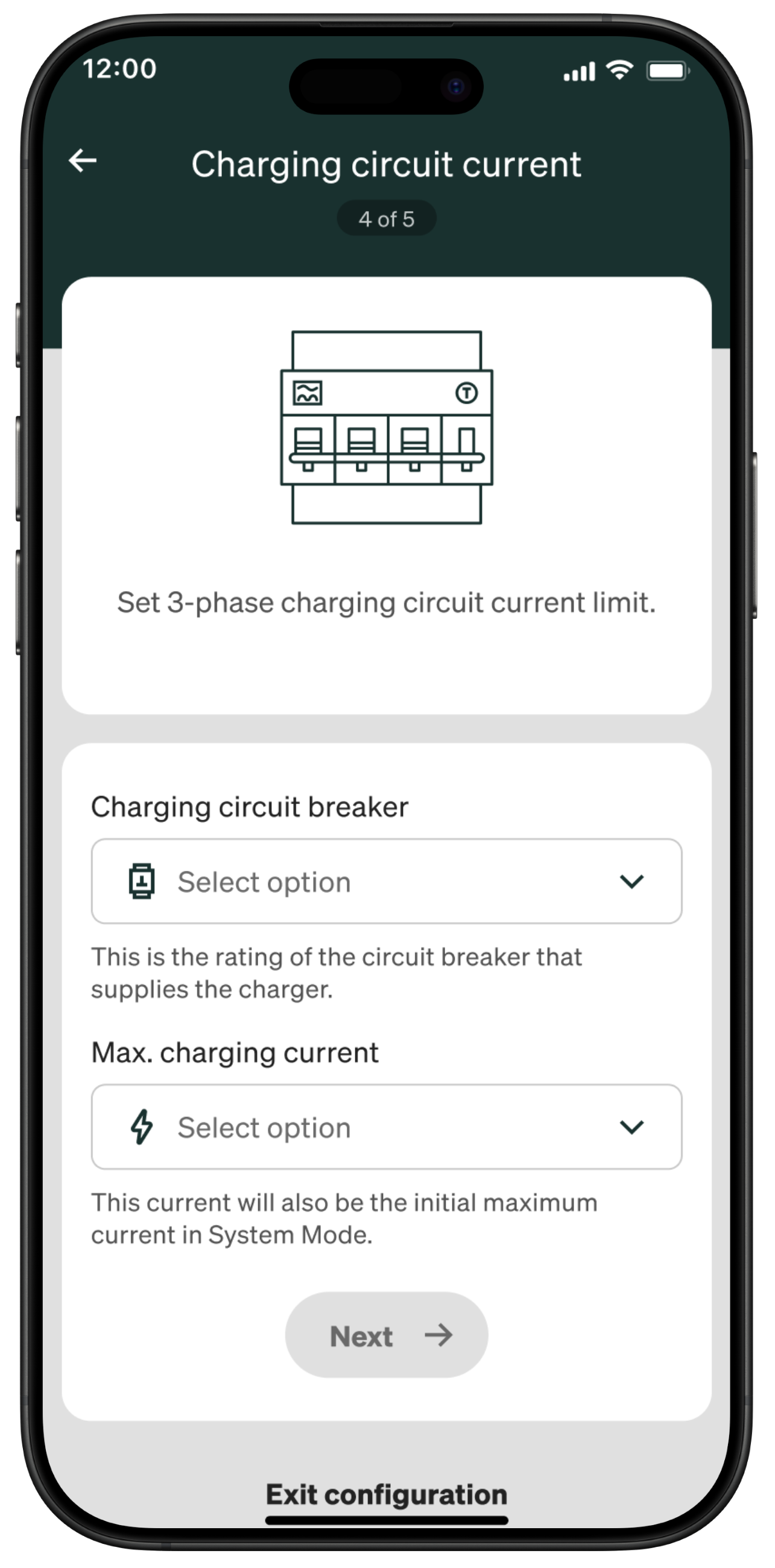

- Bestätigen Sie die Nennleistung des Schutzschalters und den maximalen Ladestrom für den Stromkreis, der das Ladegerät versorgt.
-
Überprüfen Sie, ob ein weißes Licht auf der Ladestation leuchtet, und testen Sie deren Funktionalität.
-
Wenn Sie möchten, aktivieren Sie die Zaptec Go für den Kunden, indem Sie auf Jetzt aktivieren tippen, oder tippen Sie auf Später aktivieren.
3. Aktivieren Sie Zaptec Go für den Kunden
Um die Zaptec Go zu aktivieren, benötigen Sie die PIN zur Sicherheit und die E-Mail-Adresse des Eigentümers.

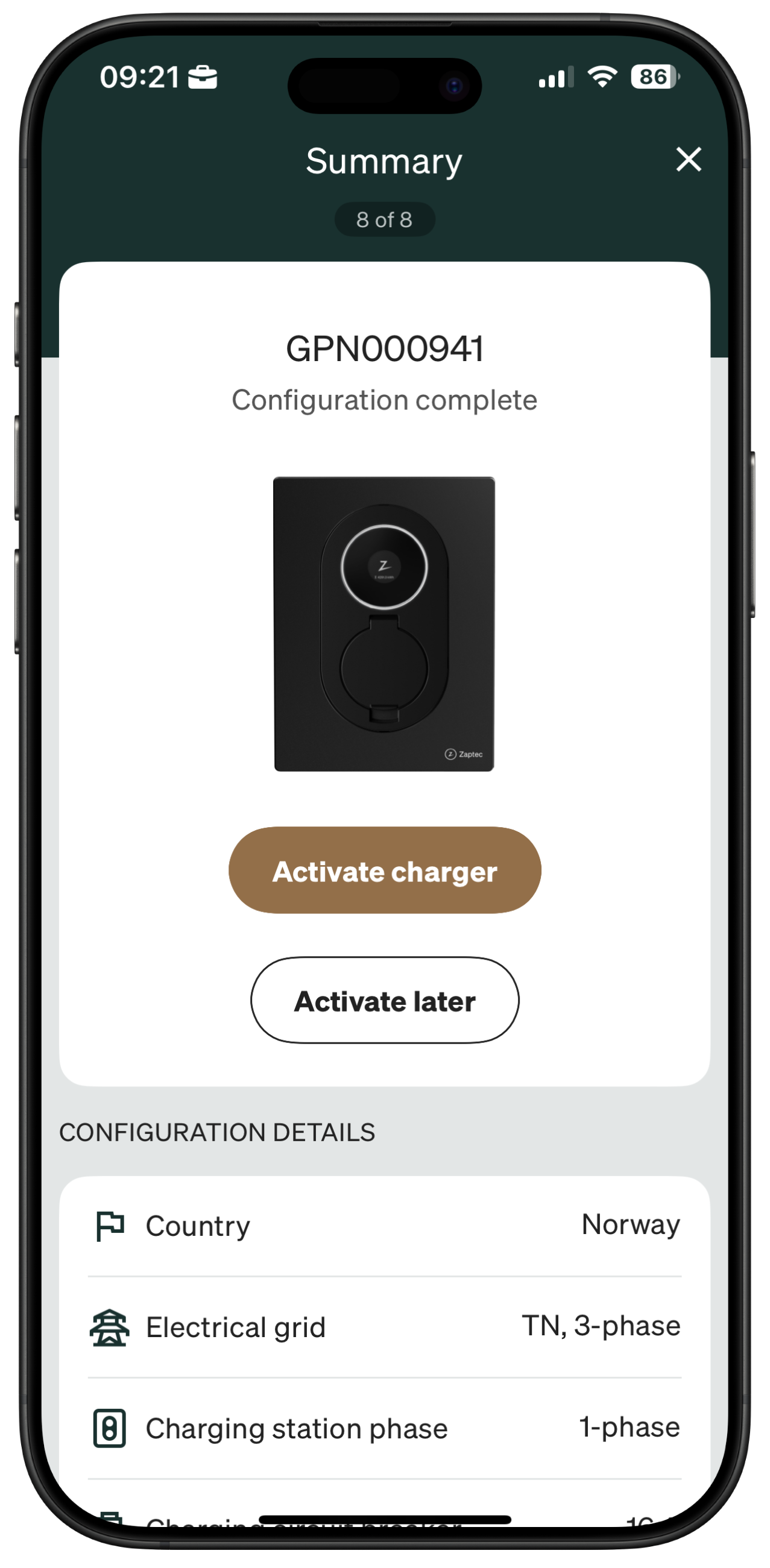

- Tippen Sie auf dem Zusammenfassungsbildschirm auf Ladegerät aktivieren (oder finden Sie es im Dashboard-Menü).

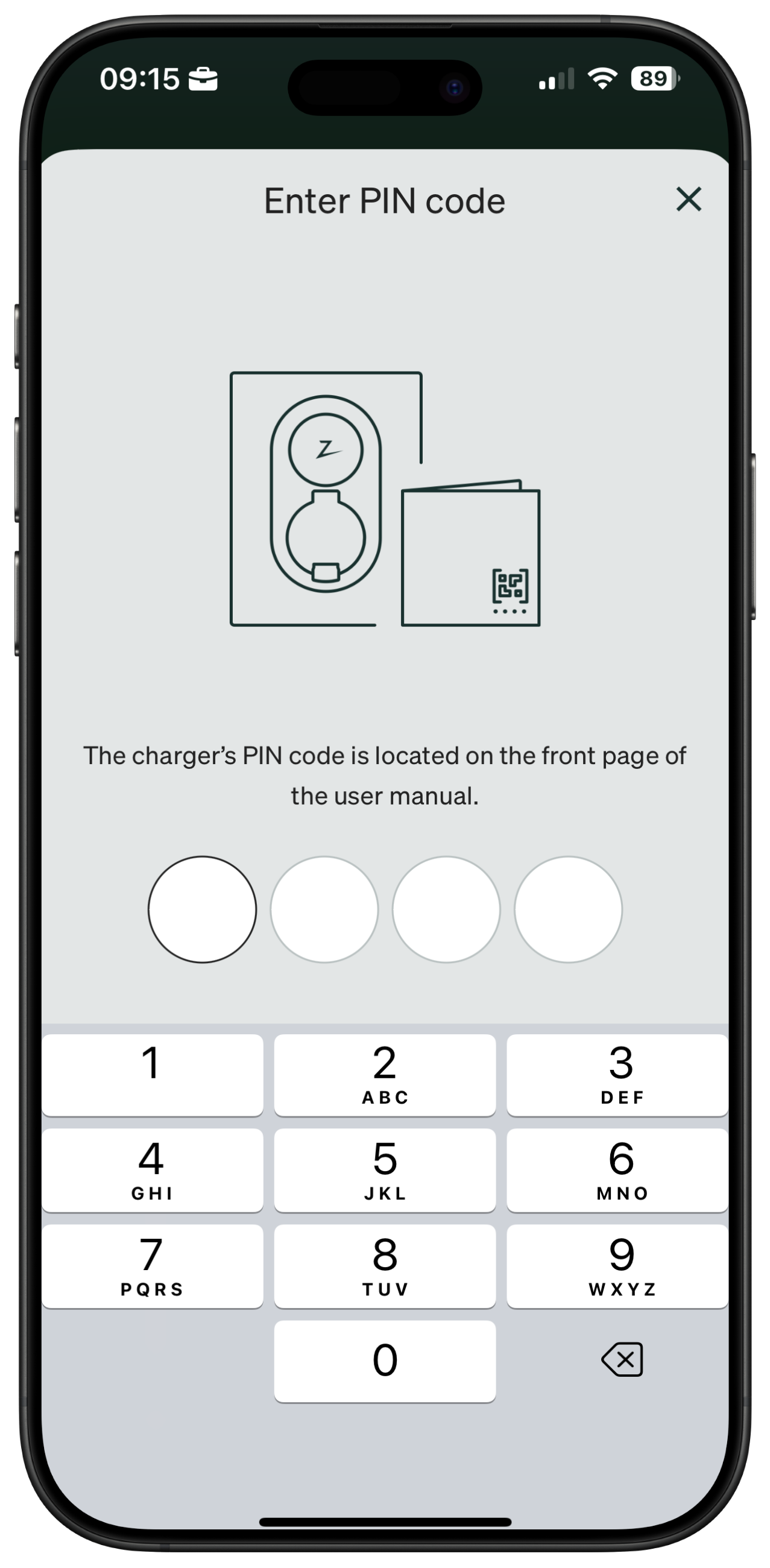

- Geben Sie den PIN-Code ein.

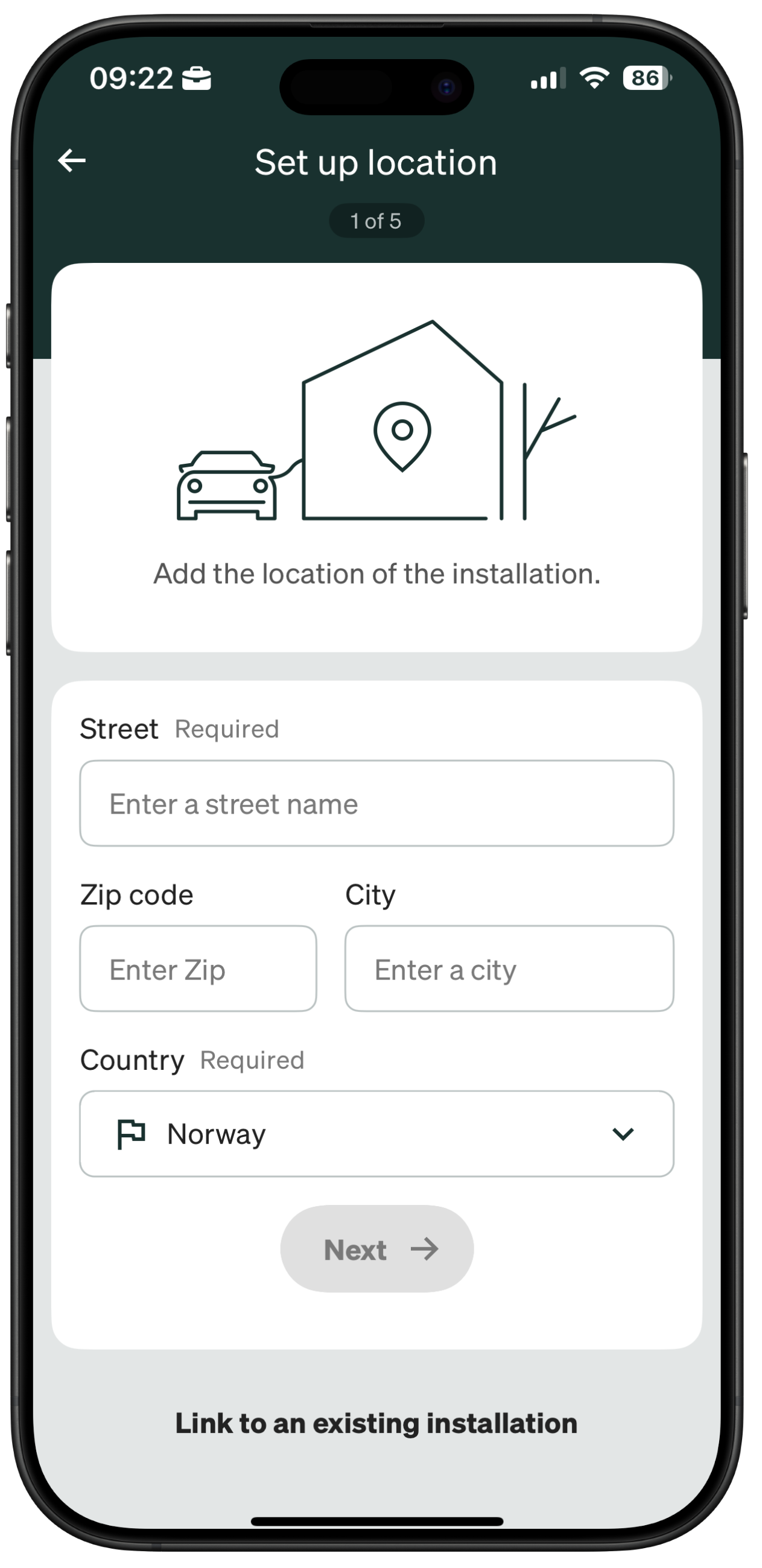

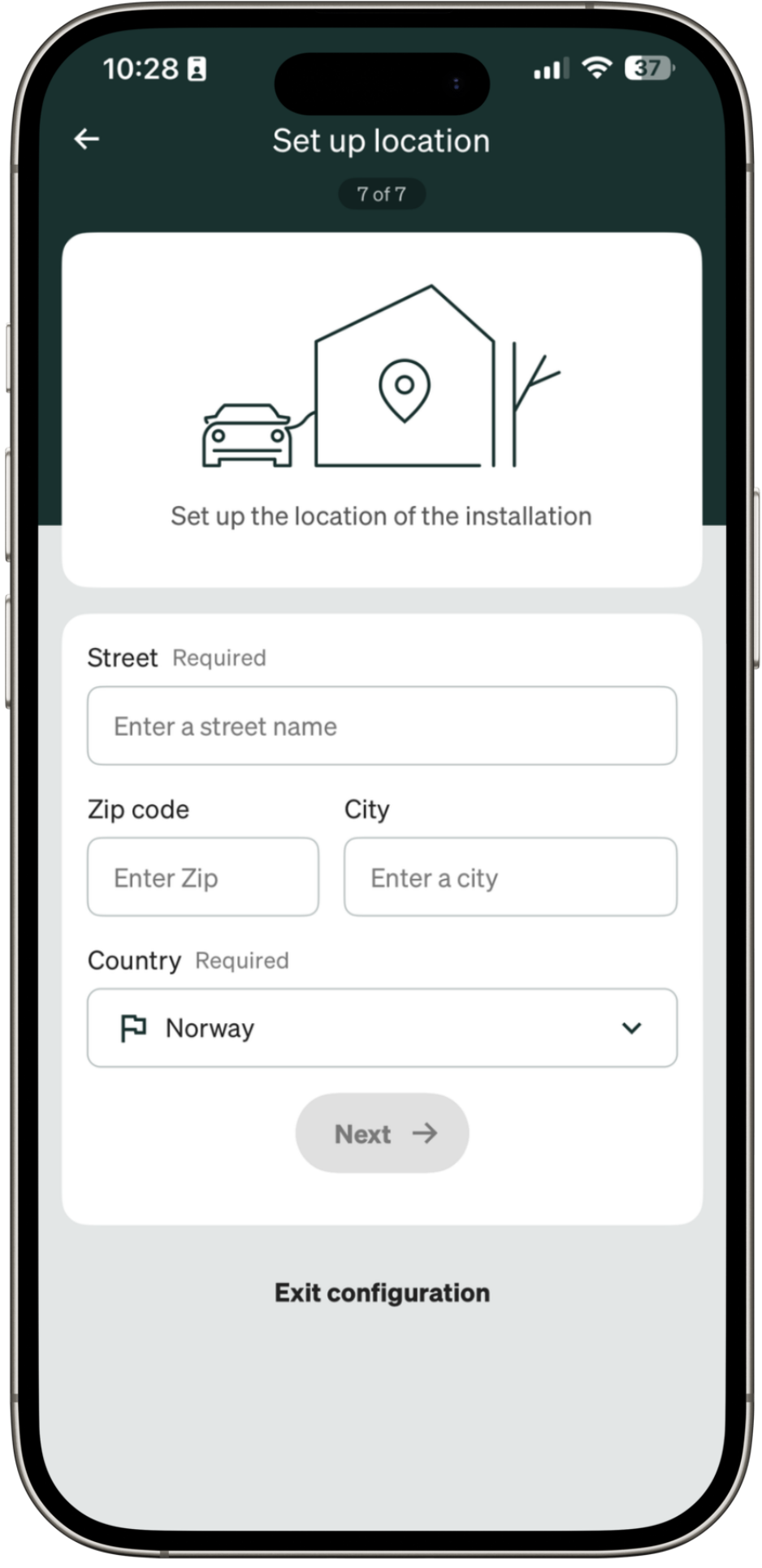

- Fügen Sie Standortdetails hinzu (der Straßenname wird verwendet, um die Installation im Zaptec Portal zu identifizieren).

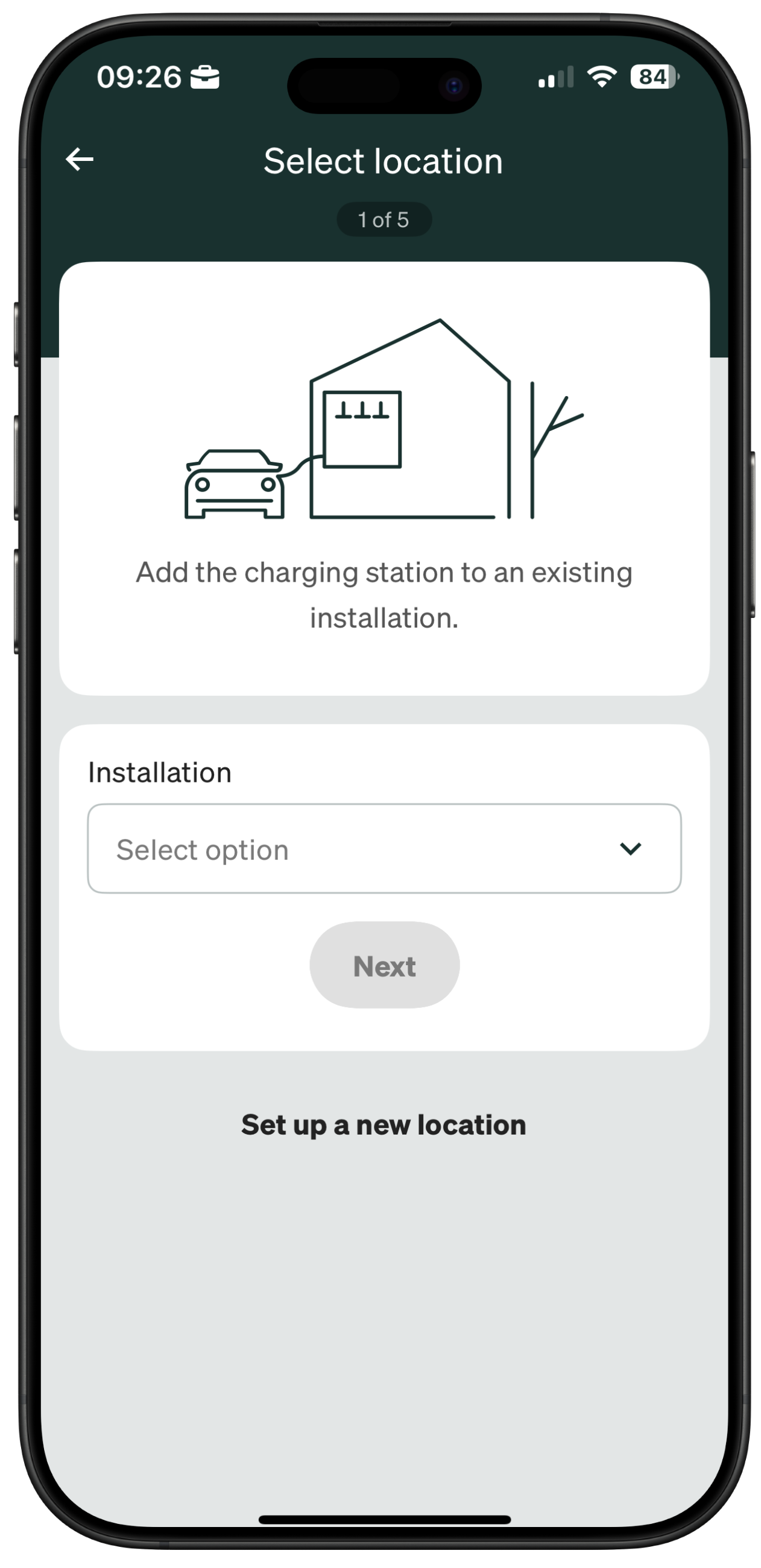

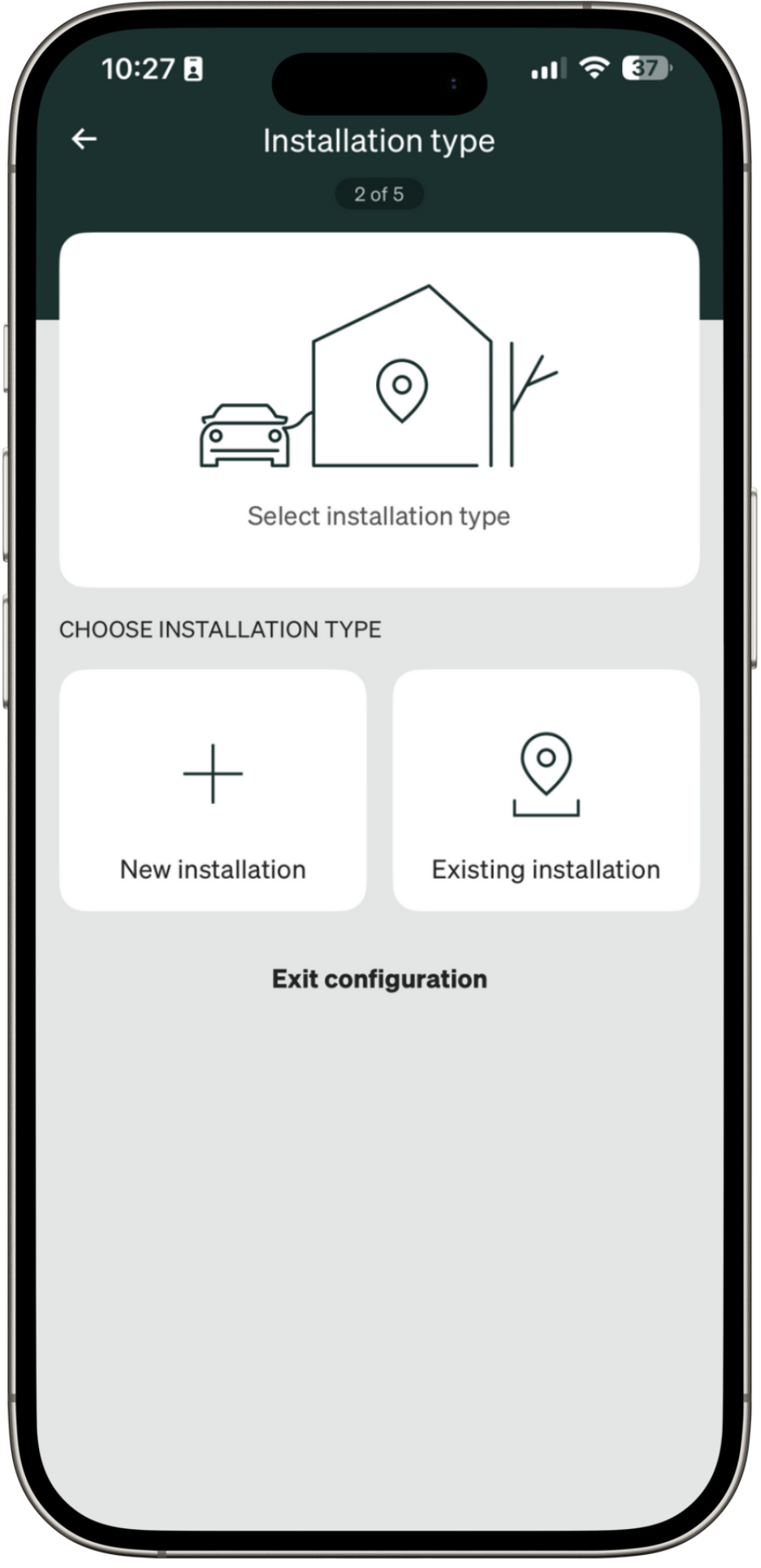

- Wenn die Ladestation Strom mit einer bestehenden Zaptec Go teilt, tippen Sie auf Verknüpfen mit einer bestehenden Installation > Wählen Sie das bestehende Setup aus.
- Wenn Sie das bestehende Setup nicht finden können, bitten Sie den Eigentümer, Ihnen den Zugriff mit Ihrem Service-Partner Lookup Key zu gewähren.

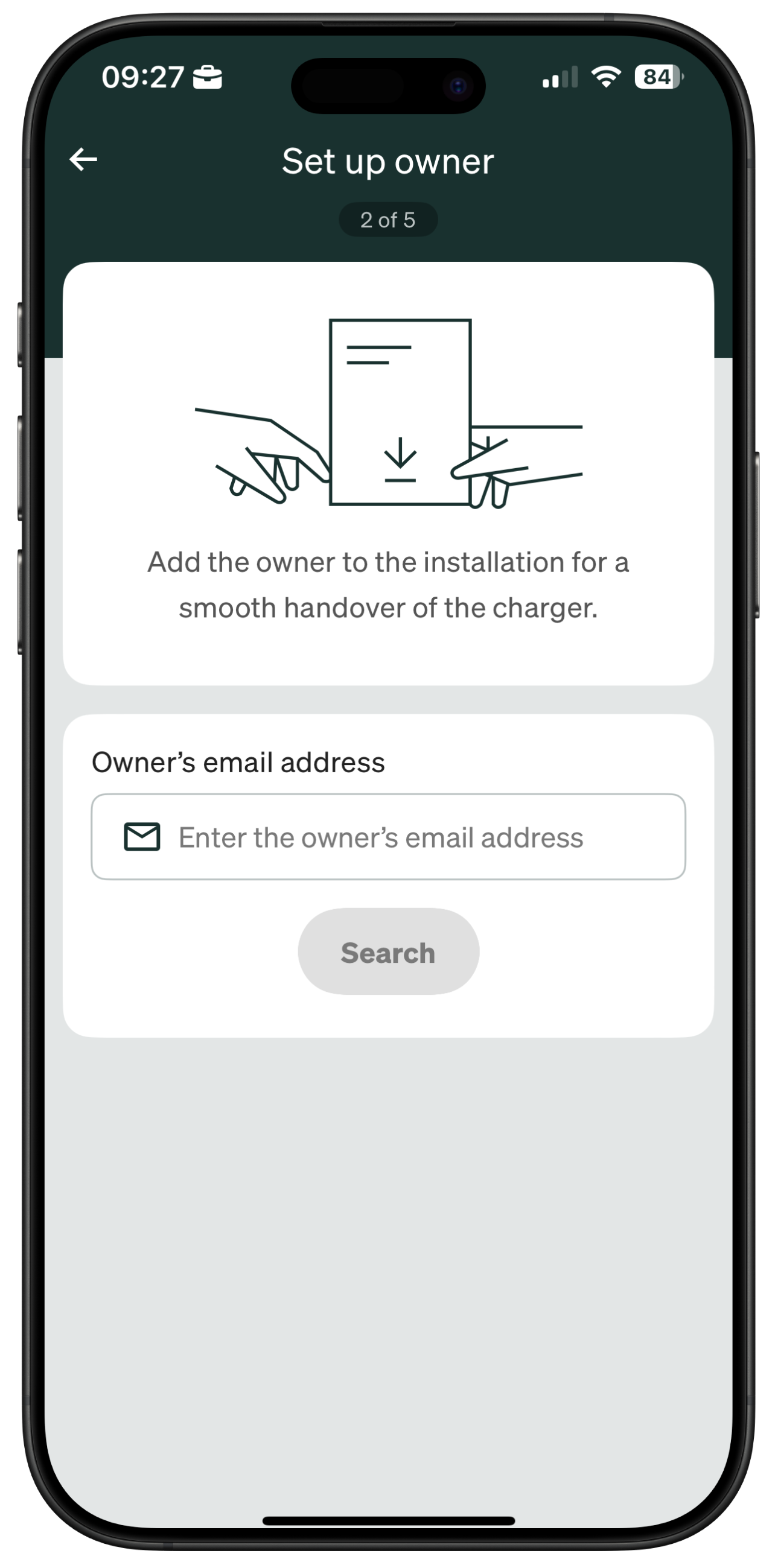

- Geben Sie die E-Mail-Adresse des Eigentümers (Stellen Sie sicher, dass die Informationen korrekt sind, da sie später nicht mehr geändert werden können). Eigentümer ohne ein Zaptec-Konto erhalten eine E-Mail zur Registrierung; bestehende Nutzer erhalten eine Benachrichtigung in der App.

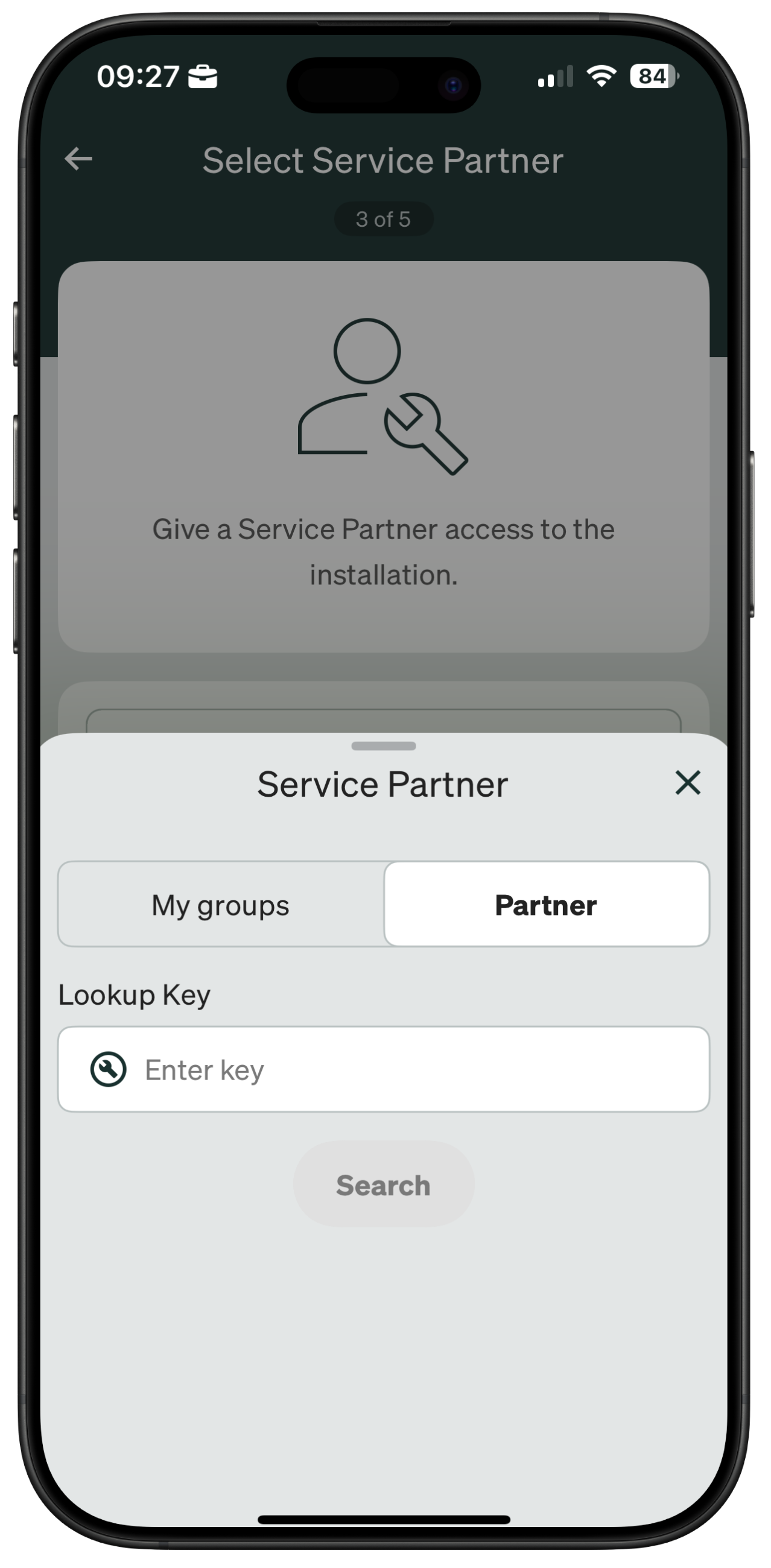

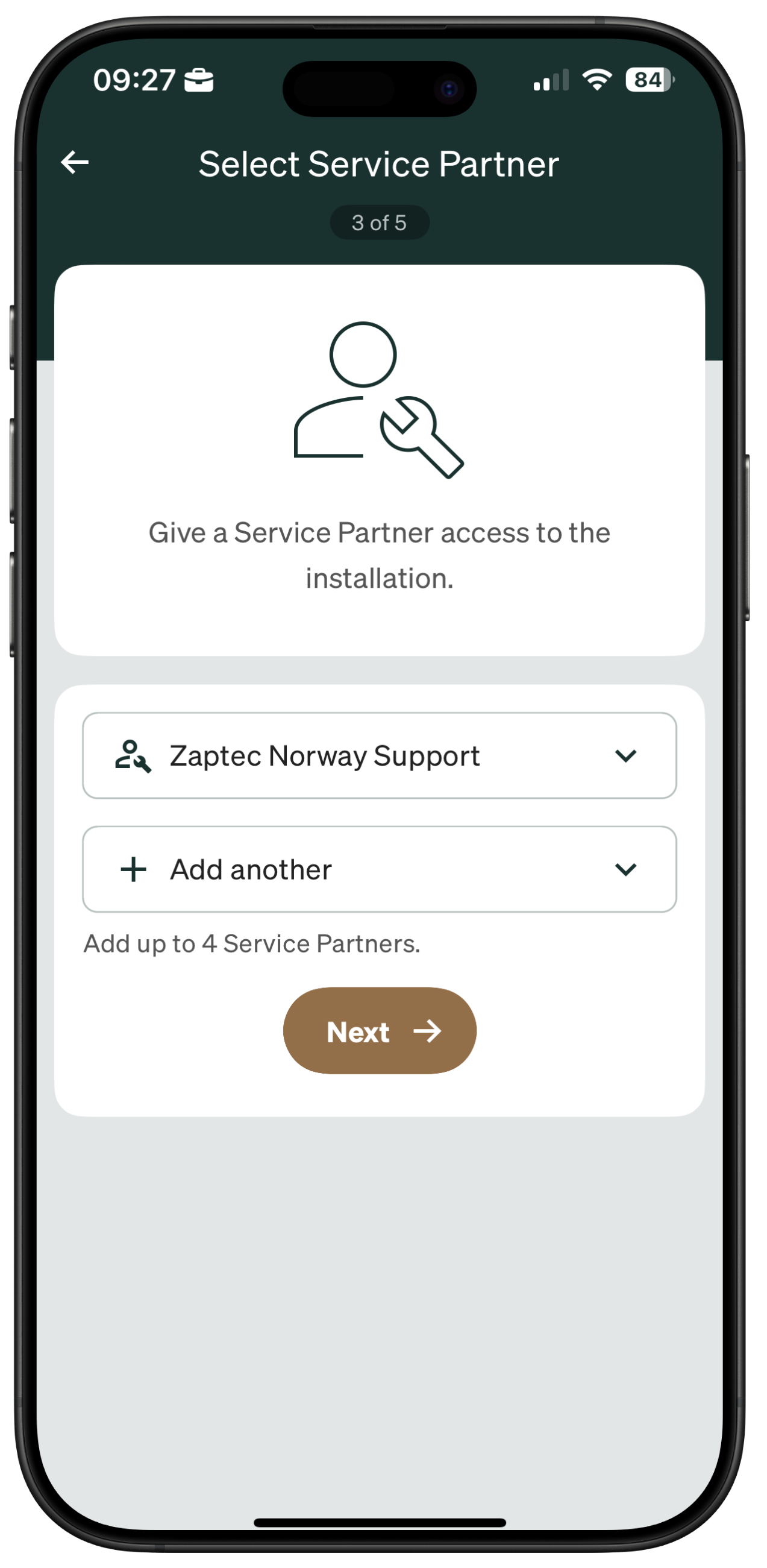

- Standardmäßig ist es Ihre eigene Service-Partner-Gruppe. Wenn Sie im Auftrag eines anderen Service-Partners installieren, laden Sie stattdessen diesen ein. Tippen Sie auf Partner und geben Sie deren Lookup Key ein.

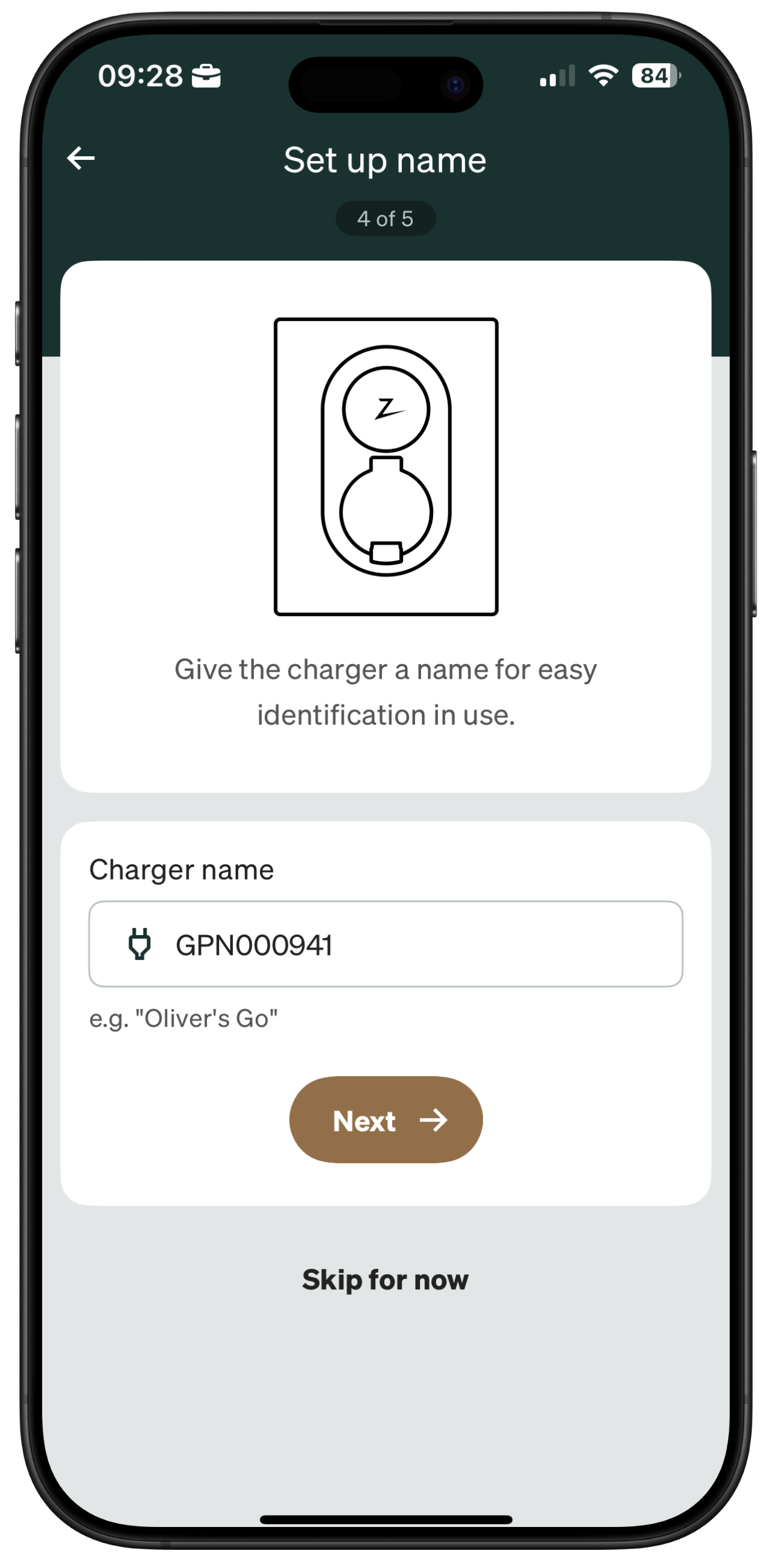

- Benennen Sie die Ladestation (oder behalten Sie die standardmäßige Seriennummer) > Tippen Sie auf Fertig, um sich im Zaptec Portal zu registrieren.
- Nach der Einrichtung verschwindet der QR-Code, und die Ladestation zeigt 30 Sekunden lang den MID-Modus an, bevor sie in den normalen Modus wechselt.
Installieren Sie mehrere Zaptec Go Ladestationen
- Maximal 3 Ladestationen pro Installation (Go und Go 2 können gemischt werden).
- Jede Ladestation benötigt ihren eigenen Schutzschalter und RCD Typ A, der vorne montiert ist, wobei sichergestellt wird, dass alle Schutzschalter für die Ladestromkreise die gleiche Nennleistung haben.
- Die Ladestationen kommunizieren über eine Cloud-Verbindung.
Einrichtung:
- Installieren und konfigurieren Sie jede wie oben beschrieben.
- Um die Lastverteilung beim Aktivieren zusätzlicher Ladegeräte zu ermöglichen, tippen Sie auf Verknüpfen mit einer bestehenden Installation (während des Aktivierung-Schrittes 3) und wählen Sie die Installation aus, die vom ursprünglichen Ladegerät verwendet wird.
- Für die 3-phasige Installation geben Sie die eingehende Phase (L1, L2 oder L3) in der App an.
Für eine Schritt-für-Schritt-Anleitung zur Multi-Installation klicken Sie hier.
Sehen Sie sich das Installationsvideo an
Sehen Sie sich das Video unten an oder folgen Sie den Schritten, um die Installation abzuschließen.
