Installeren van de Zaptec Go 2

Diese Anleitung richtet sich an autorisierte Installateure und erklärt, wie man die Zaptec Go 2-Ladestation installiert, konfiguriert und aktiviert. Weitere Details finden Sie im Installationshandbuch, hier.





Schritt 1: Physikalische Installation

Hinweis für IT 3-Phasen Installationen: Die Zaptec Go 2 unterstützt das 1-Phasen Laden auf IT-Netzen. Es kann zwar für 3-Phasen IT verkabelt werden, wird aber nur eine Phase zum Laden verwenden. Es wird empfohlen, es für IT 1-Phasen zu verkabeln.

Folgen Sie diesen Schritten, um die Zaptec Go 2 zu installieren:

  1. Vorbereitung der Installation

    • Anforderungen: Die Zaptec Go 2 benötigt einen oberstrom Schutzschalter und einen Fehlerstromschutzschalter vom Typ A (30mA) für die AC Erdfehlererkennung. Obwohl es einen integrierten 6mA DC Fehlerstromschutz hat, ist für jeden Stromkreis dennoch ein 30mA Typ A Fehlerstromschutz erforderlich.

    • Entfernen Sie die Frontabdeckung des Ladestationsgeräts.
    • Wählen Sie den Kabeleintrittspunkt (unten, oben oder über die Rückseite). Die untere Seite wird empfohlen. Entfernen Sie die Blindkappe.
  2. Installieren Sie die Ladestation
    • Führen Sie das Stromkabel (maximal 6mm²) durch den gewählten Eintrittspunkt. Verwenden Sie für 32A-Installationen ein Kabel mit 6mm² Querschnitt.
    • Befestigen Sie die Ladestation mit den vier T20-Schrauben. Stellen Sie sicher, dass sie gerade und auf der richtigen Höhe an einer offenen Fläche montiert wird.
  3. Verbinden Sie das Stromkabel
    • Sichern Sie das Kabel mit der Kabelklemme.
    • Entfernen Sie die Terminalabdeckung, indem Sie die Verriegelung drücken und nach unten ziehen.
    • Abisolieren Sie 12 mm Isolation von jedem Draht (Ferrulen sind optional).

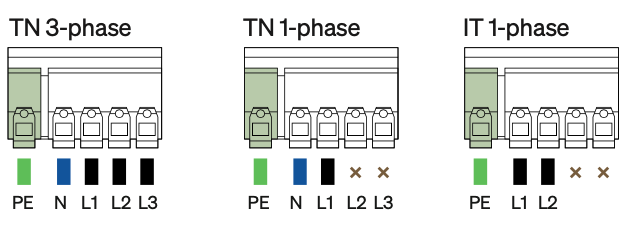

    • Stecken Sie die Drähte in die Terminals und drücken Sie die Hebel nach unten, um sie zu sichern.
    • Ersetzen Sie die Terminalabdeckung.

  4. Schalten Sie die Ladestation ein
    • Schalten Sie die Stromversorgung ein. Das Licht wird orange, was bedeutet, dass es eingeschaltet ist und bereit ist, konfiguriert zu werden. Ein QR-Code erscheint auf dem Display zur Konfiguration in der  Zaptec App.





Schritt 2: Konfigurieren der Zaptec Go 2 in der App

Laden Sie die Zaptec-App aus dem App Store und Google Play herunter. Melden Sie sich mit Ihrem Zaptec-zertifizierten Installateurkonto an, um die vollständige Installationsfunktionalität zu nutzen (wie z.B. Kundenübertragung, Zaptec Sense und Registrierung der Ladestation im Zaptec Portal).

  1. Starten Sie die Installation
    • Öffnen Sie die App > Tippen Sie auf das Drei-Punkte-Symbol (...) vom Dashboard > Wählen Sie Ein Produkt installieren.
    • Wählen Sie Zaptec Go > Scannen Sie den QR-Codee, der auf der Ladestation angezeigt wird, oder verwenden Sie den ausgedruckten QR-Code auf dem PIN-Aufkleber. Stellen Sie sicher, dass die Ladestation eingeschaltet ist und Bluetooth auf Ihrem Telefon aktiviert ist.
    • Wenn das Scannen fehlschlägt, tippen Sie auf das Drei-Punkte-Symbol (⋯) > Wählen Sie Gerät aus der Liste  > Wählen Sie die Seriennummer des Ladestations.

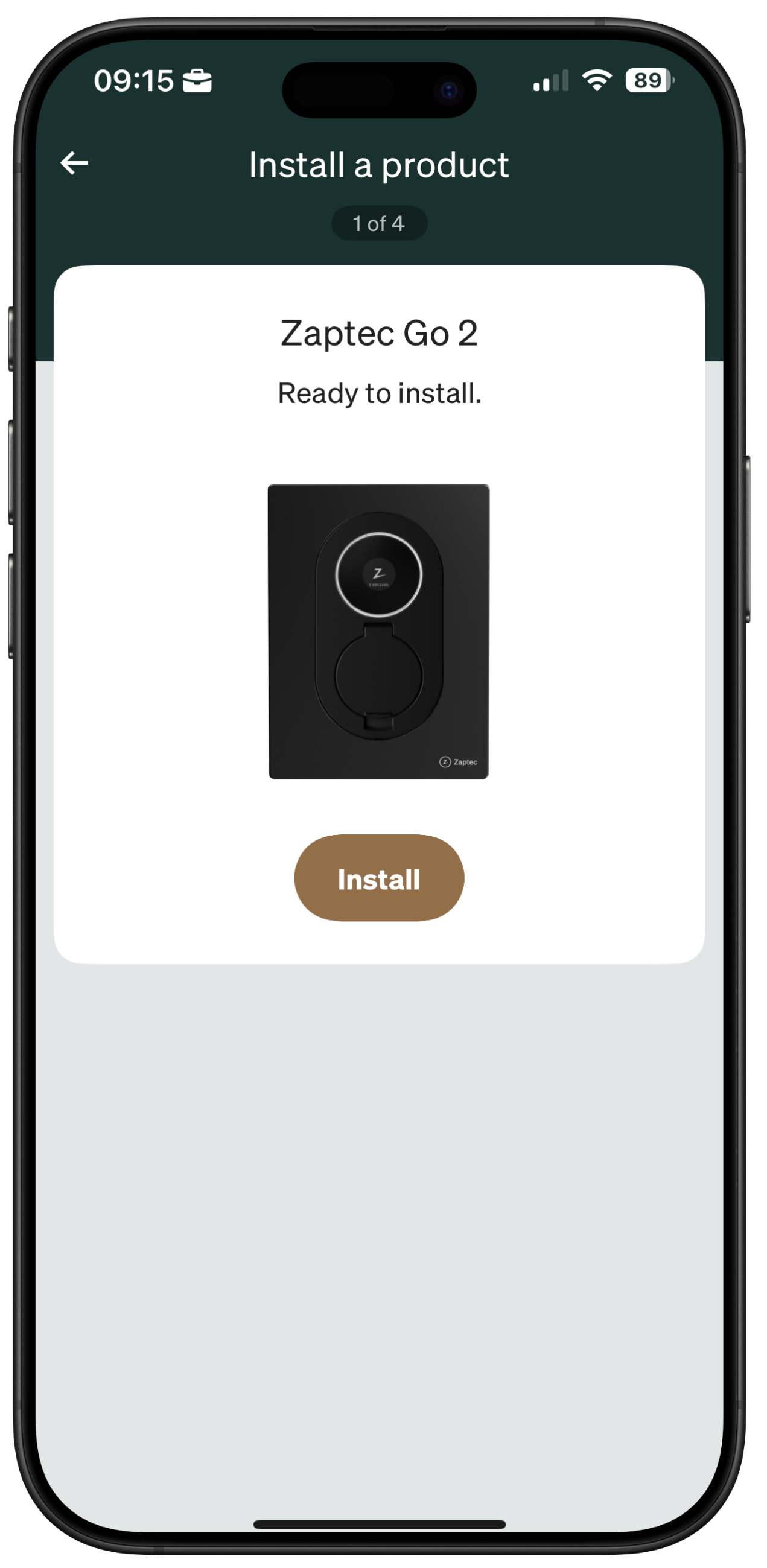

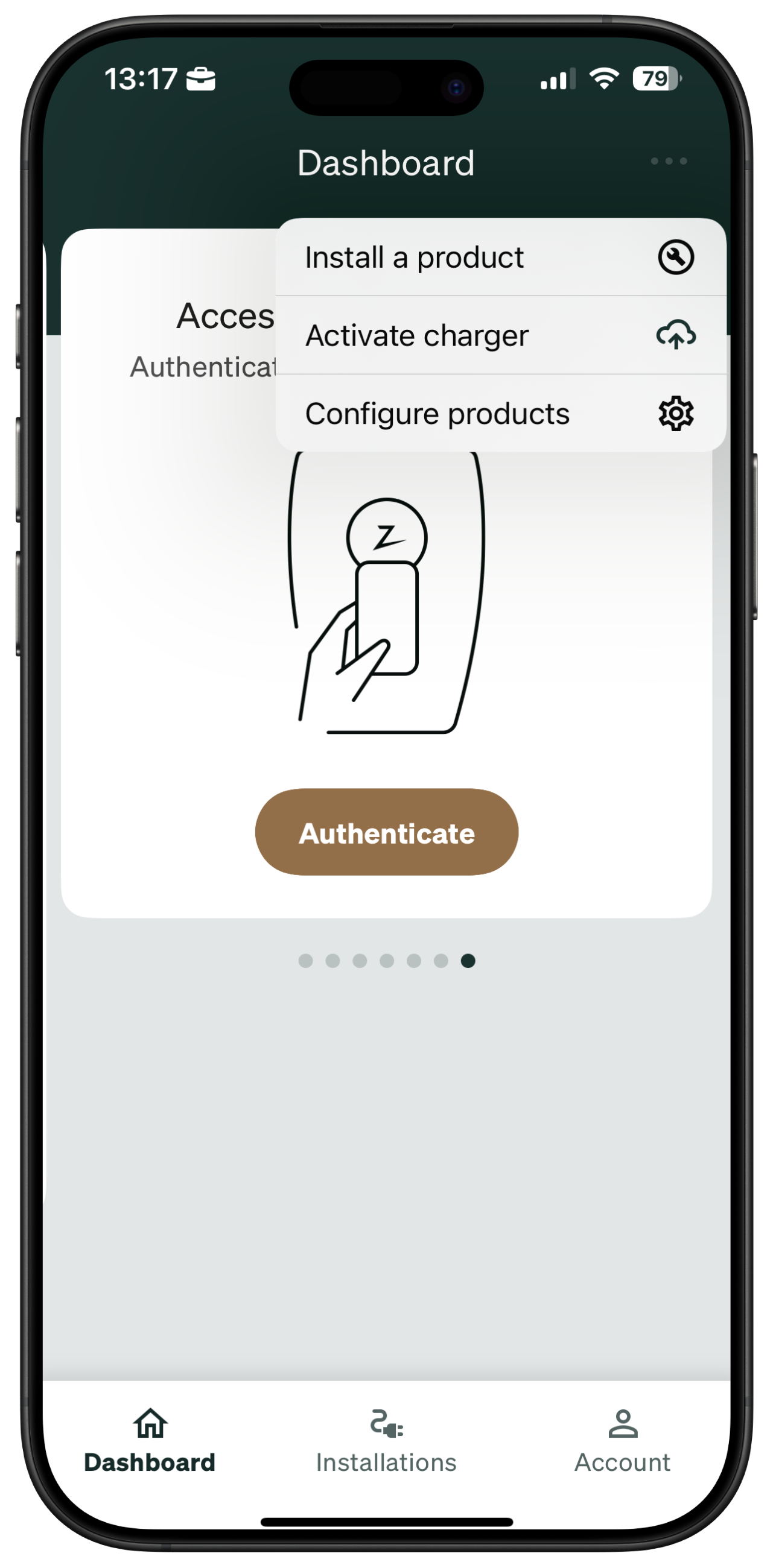

      Dashboard - install a product .png

  2.  Schließen Sie die Konfiguration ab

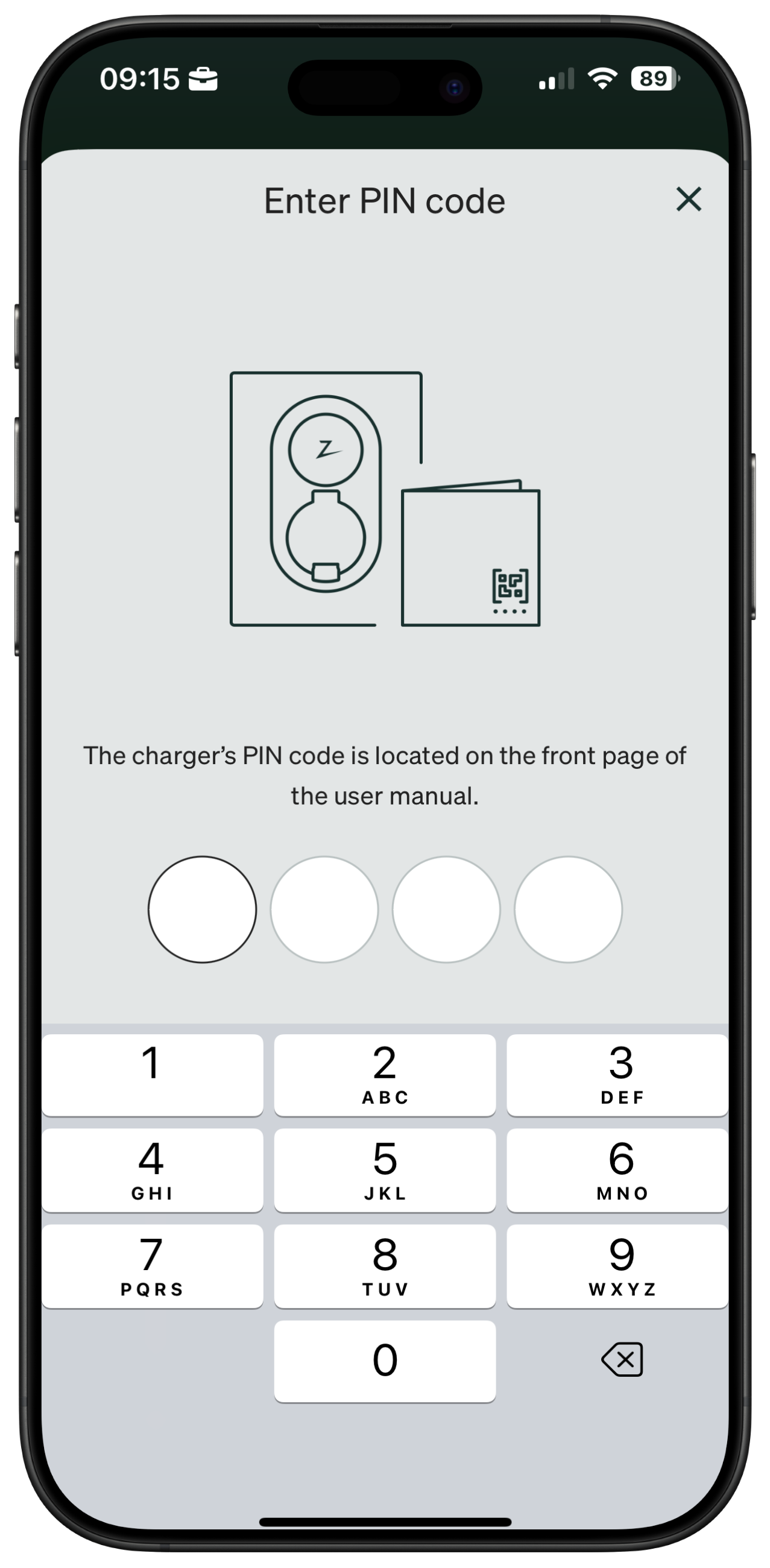

    • Tippen Sie auf Installieren Sie Zaptec Go > Geben Sie den PIN ein, wenn dazu aufgefordert.

      1-4 Install a product - Installation Go 2.pngEnter PIN code.png

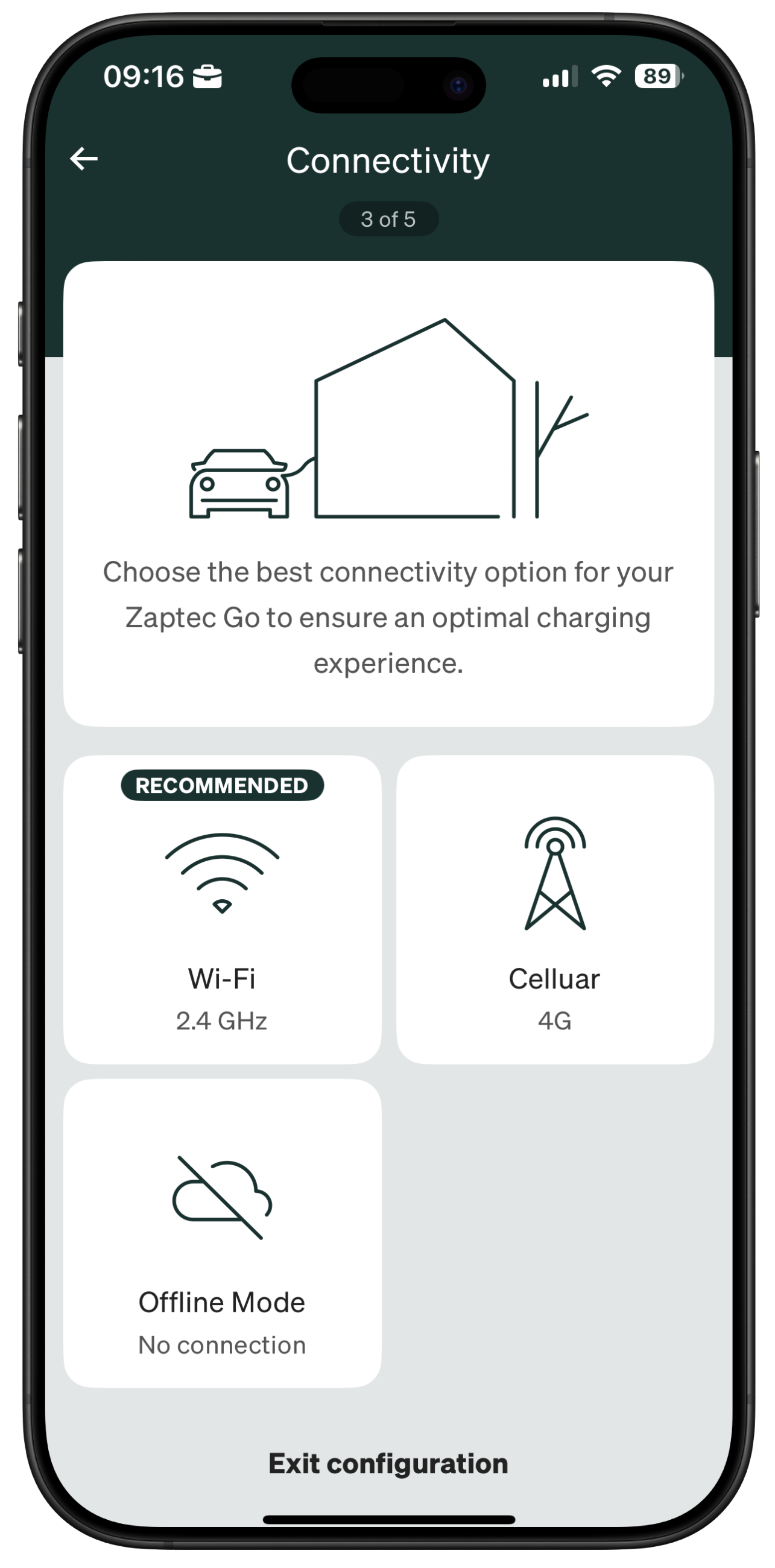

    • Wählen Sie die Verbindungsoption für die Ladestation: WLAN oder 4G LTE-M.

      3-5 Connectivity - installation.png

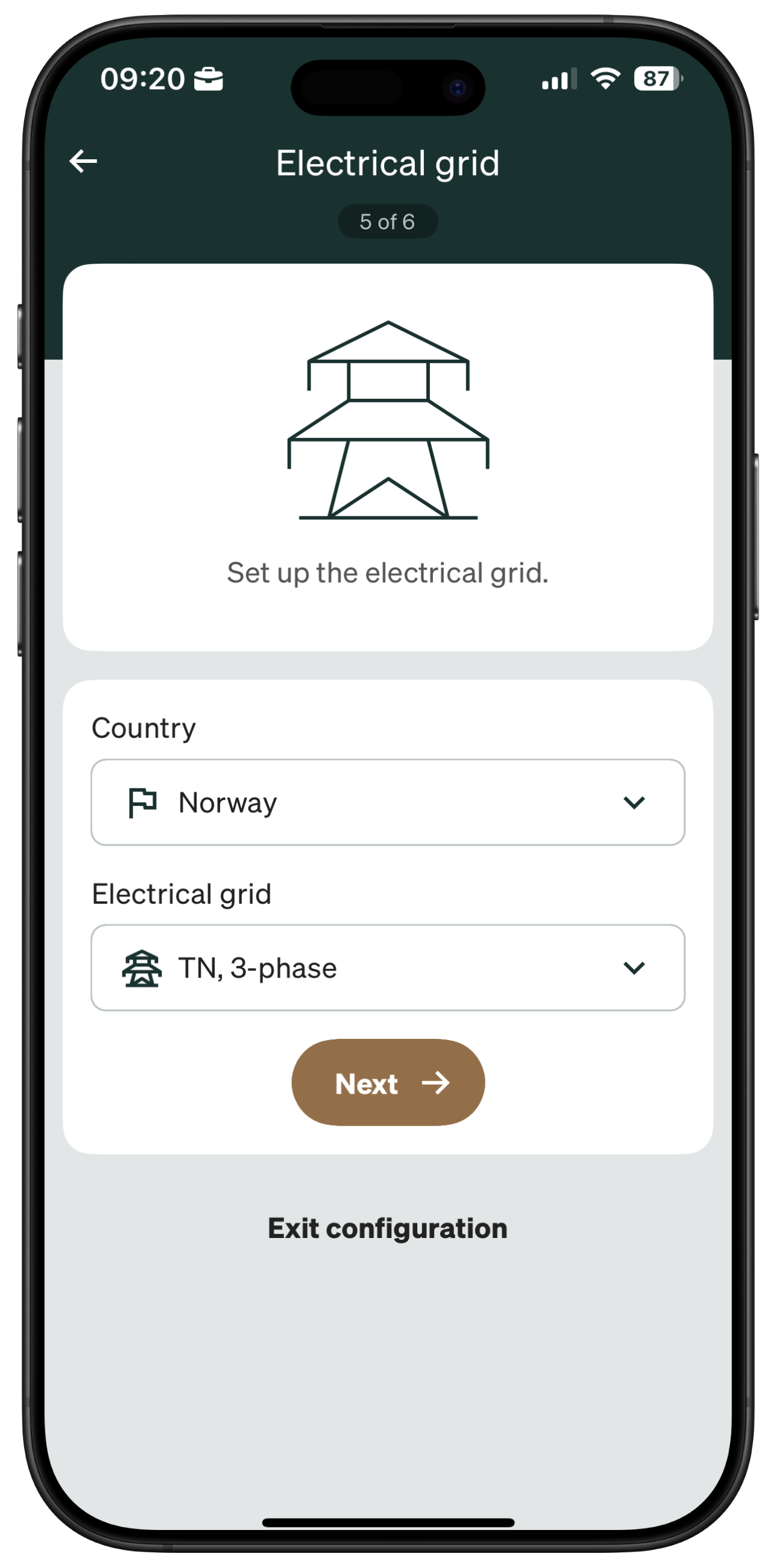

    • Wählen Sie das Land und den eingehenden Netztyp (z.B. TN 1 oder 3-Phasen, oder IT-Netz 1-Phase). Die Ladestation wird automatisch versuchen, den richtigen Netztyp zu erkennen, dieser wird als "Empfohlen" angezeigt.

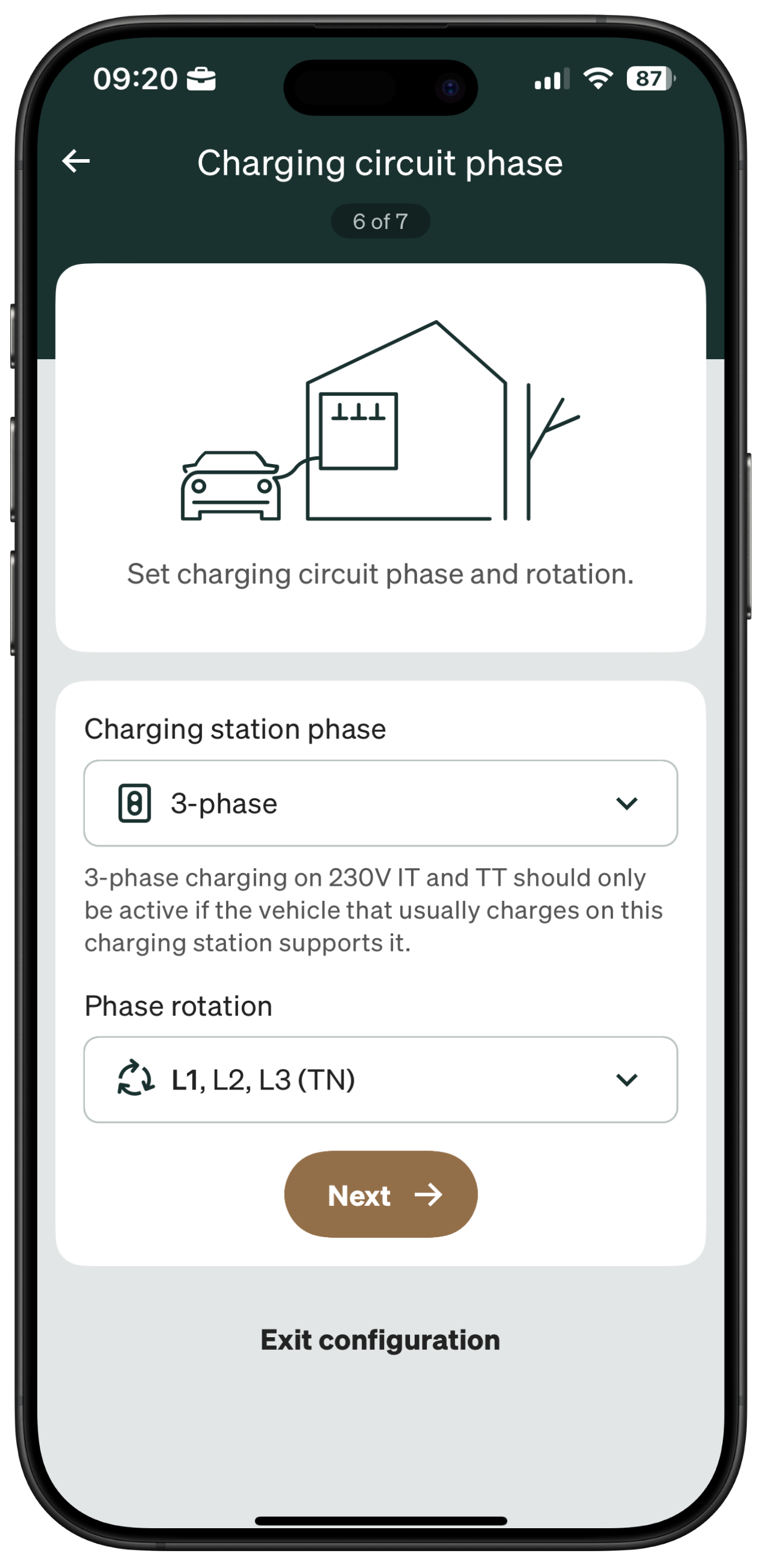

    • Spezifizieren Sie die Phasenanzahl (1 oder 3) und die Phasenfolge.

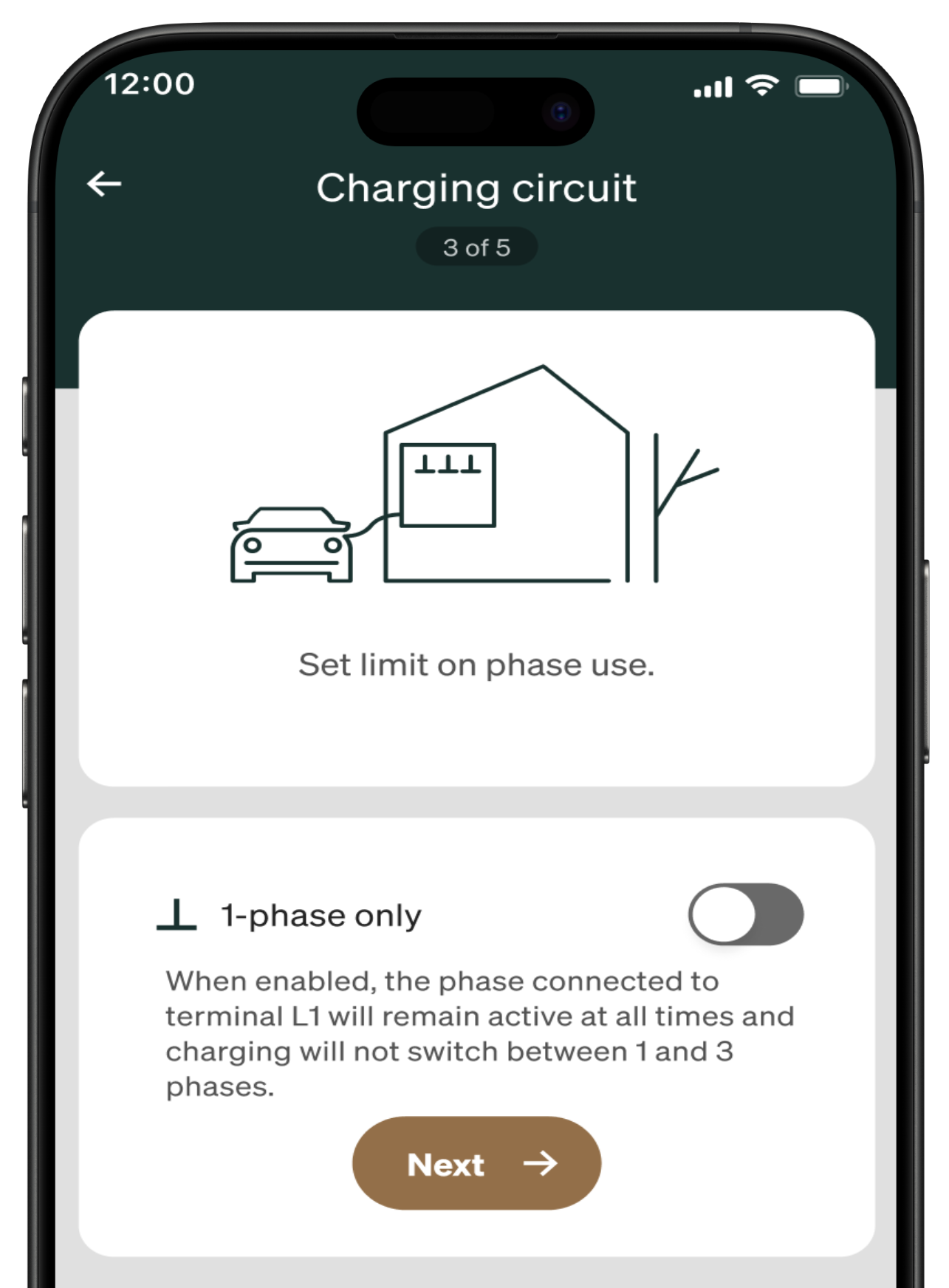

      Wenn "Ladestation Phase" auf 3-Phasen eingestellt ist, müssen Sie die Phasenfolge angeben und ob Sie das Laden auf 1-Phase sperren möchten oder nicht.


      Wenn "Ladestation Phase" auf 3-Phasen eingestellt ist, müssen Sie die Phasenfolge angeben und ob Sie das Laden auf 1-Phase sperren möchten oder nicht.

      3-5 Charging circuit 1-phase only - Installaton Go2 .png
    • Bestätigen Sie die Schalteranschluss und maximale Ladeleistung für den Stromkreis, der das Ladestation mit Strom versorgt.
    • Überprüfen Sie das weiße Licht an der Ladestation und testen Sie die Funktionalität.

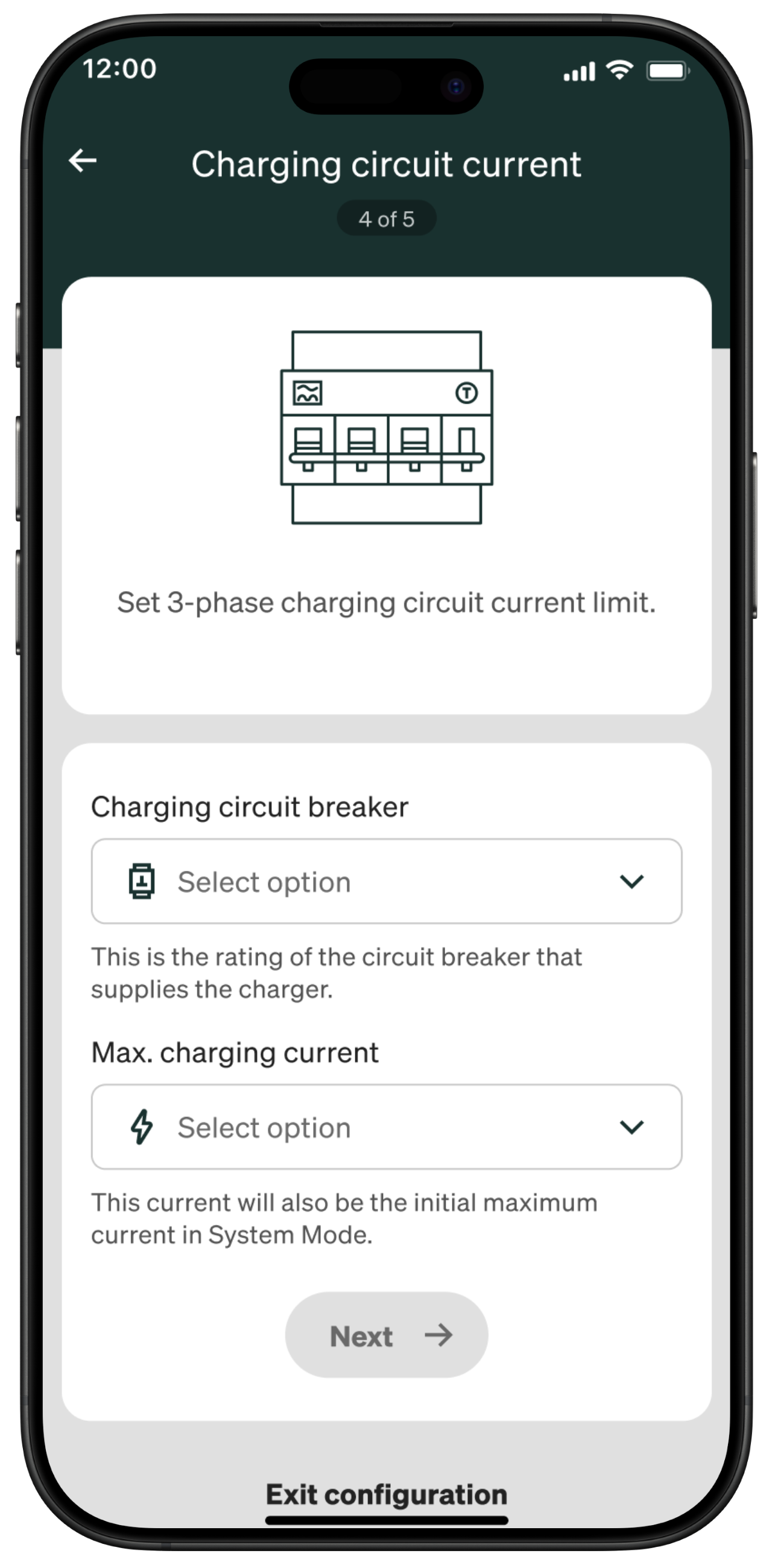

      4-5 Charging circuit current - Installation Go.png
  3. Optional: Aktivieren Sie für den Kunden
    • Wenn gewünscht, aktivieren Sie die Zaptec Go für den Kunden, indem Sie auf Jetzt aktivieren tippen, oder tippen Sie auf Später aktivieren.

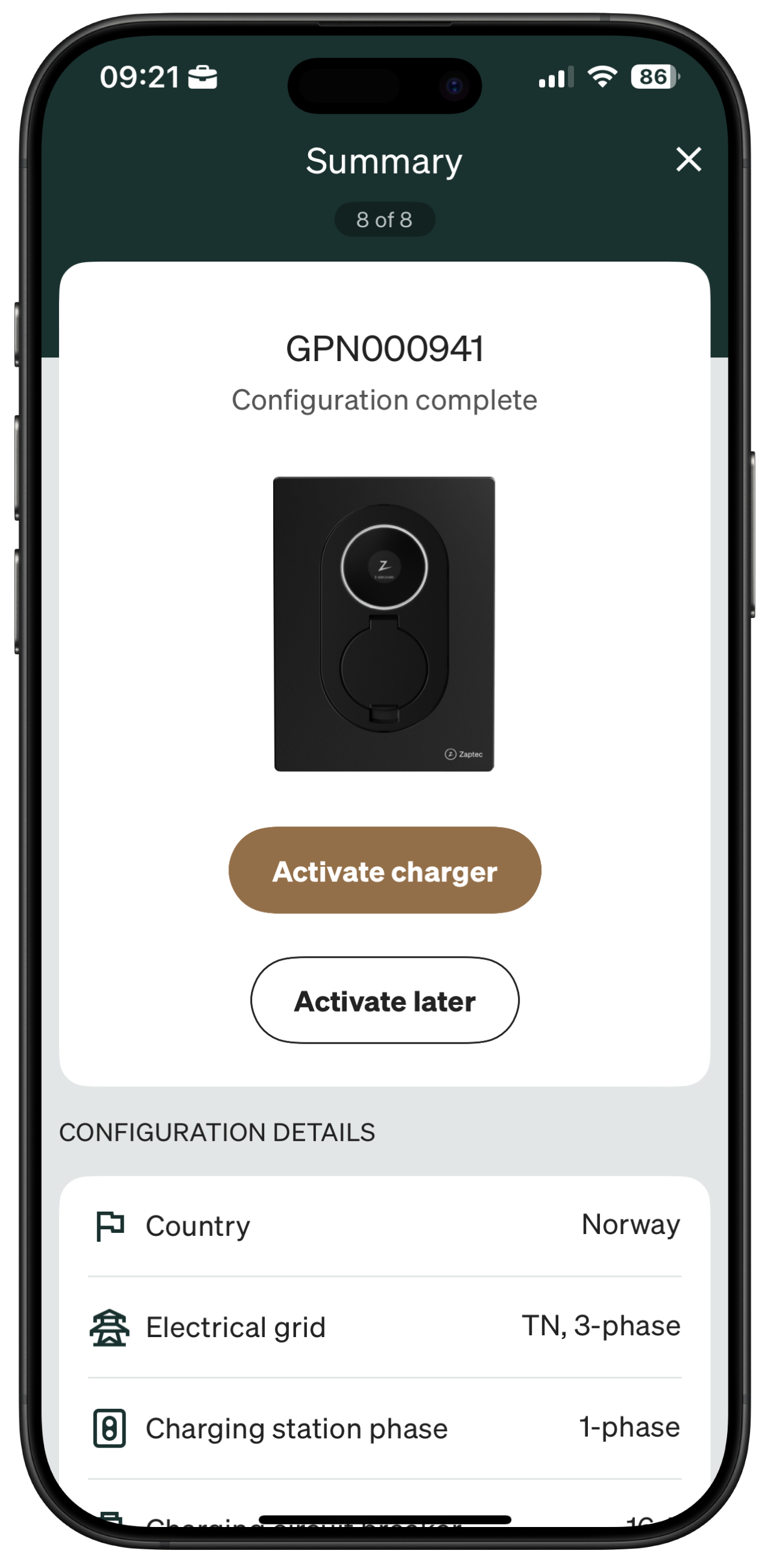

      8-8 Summary - Installation Go.png



Schritt 3: Aktivierung der Zaptec Go 2 für den Kunden

Um die Zaptec Go 2 zu aktivieren, benötigen Sie die PIN für die Sicherheit und die E-Mail-Adresse des Eigentümers.

  1. Starten der Aktivierung
    • Vom Zusammenfassungsbildschirm aus, tippen Sie auf Aktivieren Sie das Ladestation (oder suchen Sie es im Dashboard-Menü).
  2. Geben Sie Daten ein
    • Geben Sie die PIN-Code

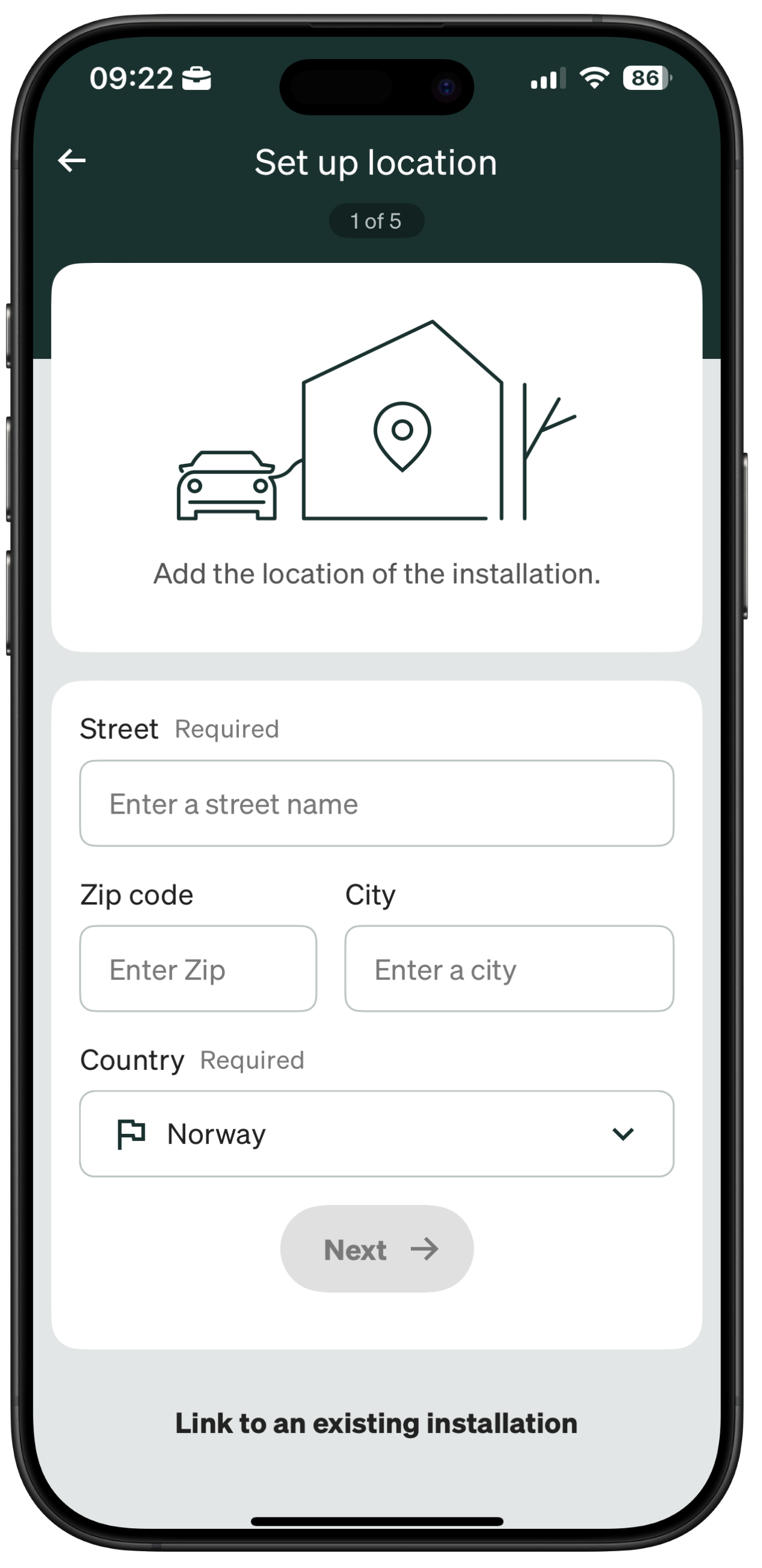

    • Fügen Sie Standortdaten hinzu (der Straßenname wird verwendet, um die Installation im Zaptec-Portal zu identifizieren).

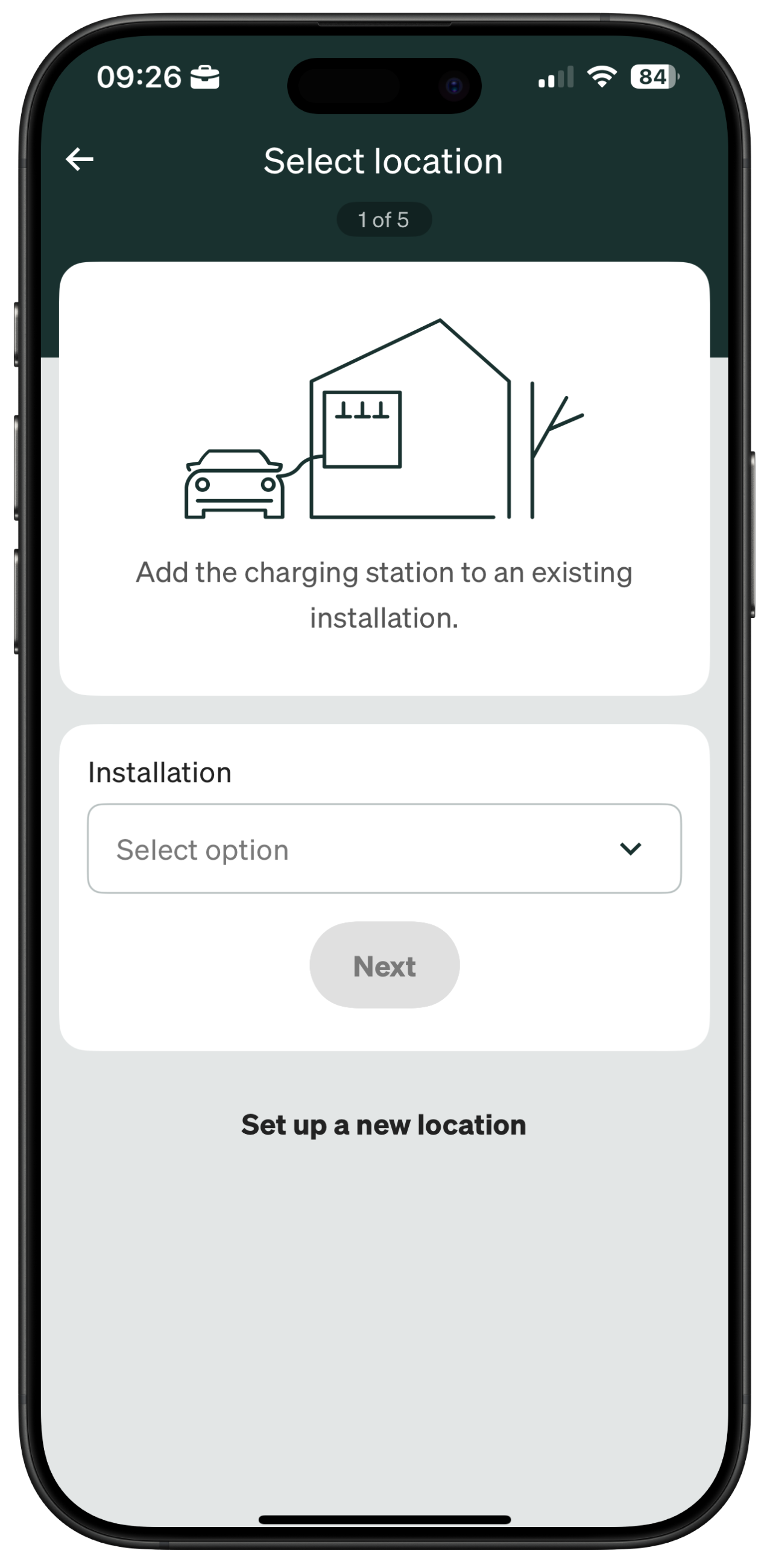

    • Wenn das Ladestation den Strom mit einer bestehenden Zaptec Go teilt, tippen Sie auf Mit einer bestehenden Installation verknüpfen > Wählen Sie die bestehende Konfiguration.

      Wenn Sie die bestehende Konfiguration nicht finden können, bitten Sie den Eigentümer, Ihnen Zugang zu gewähren über den Lookup-Schlüssel des Servicepartners Lookup Key.

      1-5 Set up new location - Activation Go.png1-5 Link to an existing location - Activation Go.png

  3. Eigentümerschaft zuweisen

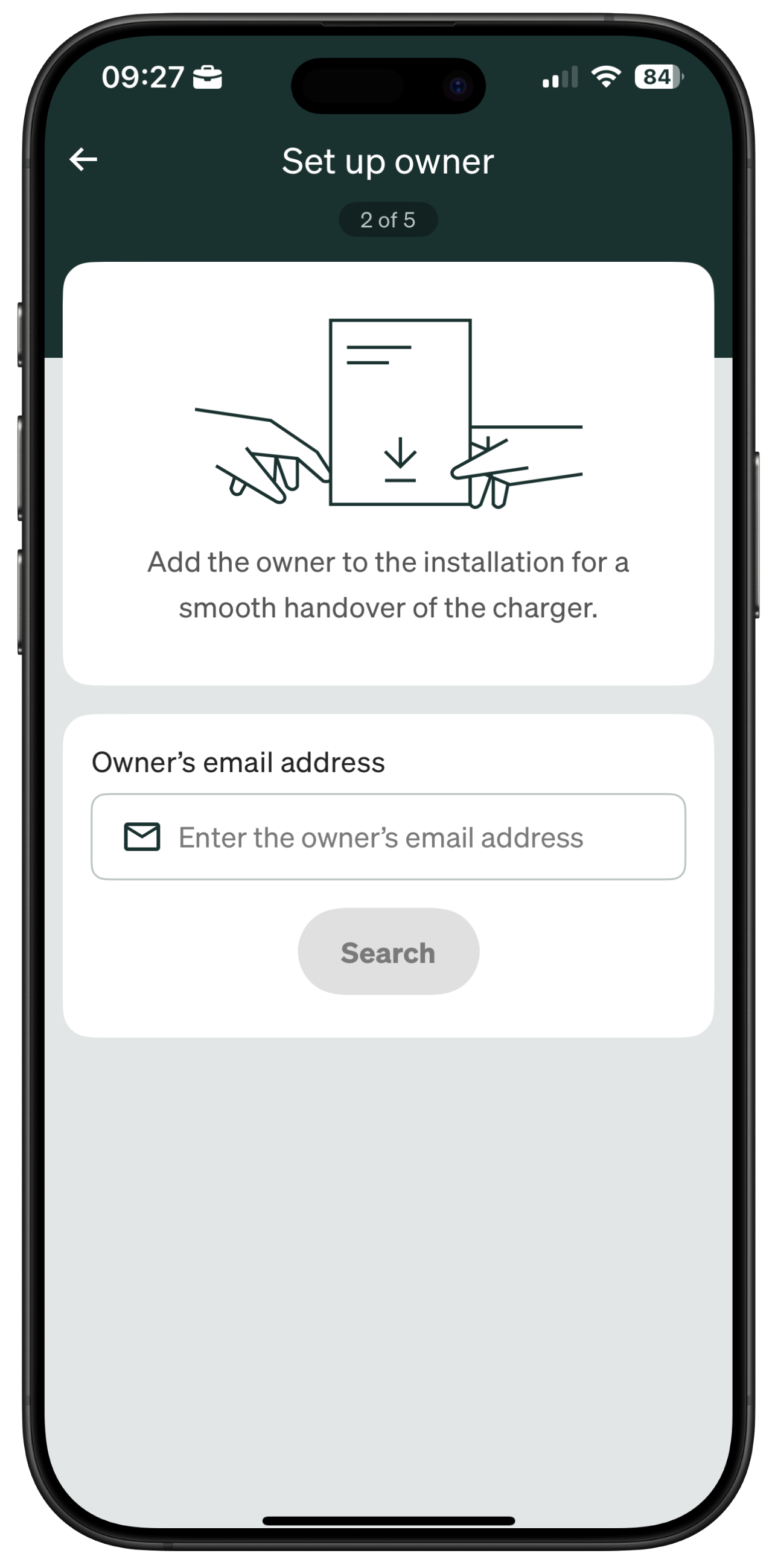

    • Geben Sie die E-Mail-Adresse des Eigentümers ein (überprüfen Sie, ob die Informationen korrekt sind, da sie später nicht mehr geändert werden können).
    • Eigentümer ohne Zaptec-Konto erhalten eine E-Mail zur Registrierung; bestehende Benutzer erhalten eine Benachrichtigung in der App.

      2-5 Set up Owner - Installation.png

  4. Bestätigen Sie den Zugriff des Servicepartners
    • Standardmäßig ist es Ihre eigene Service-Partner-Gruppe. Wenn Sie im Auftrag eines anderen Servicepartners installieren, laden Sie ihn ein. Tippen Sie auf Partner und geben Sie deren Lookup Key ein.

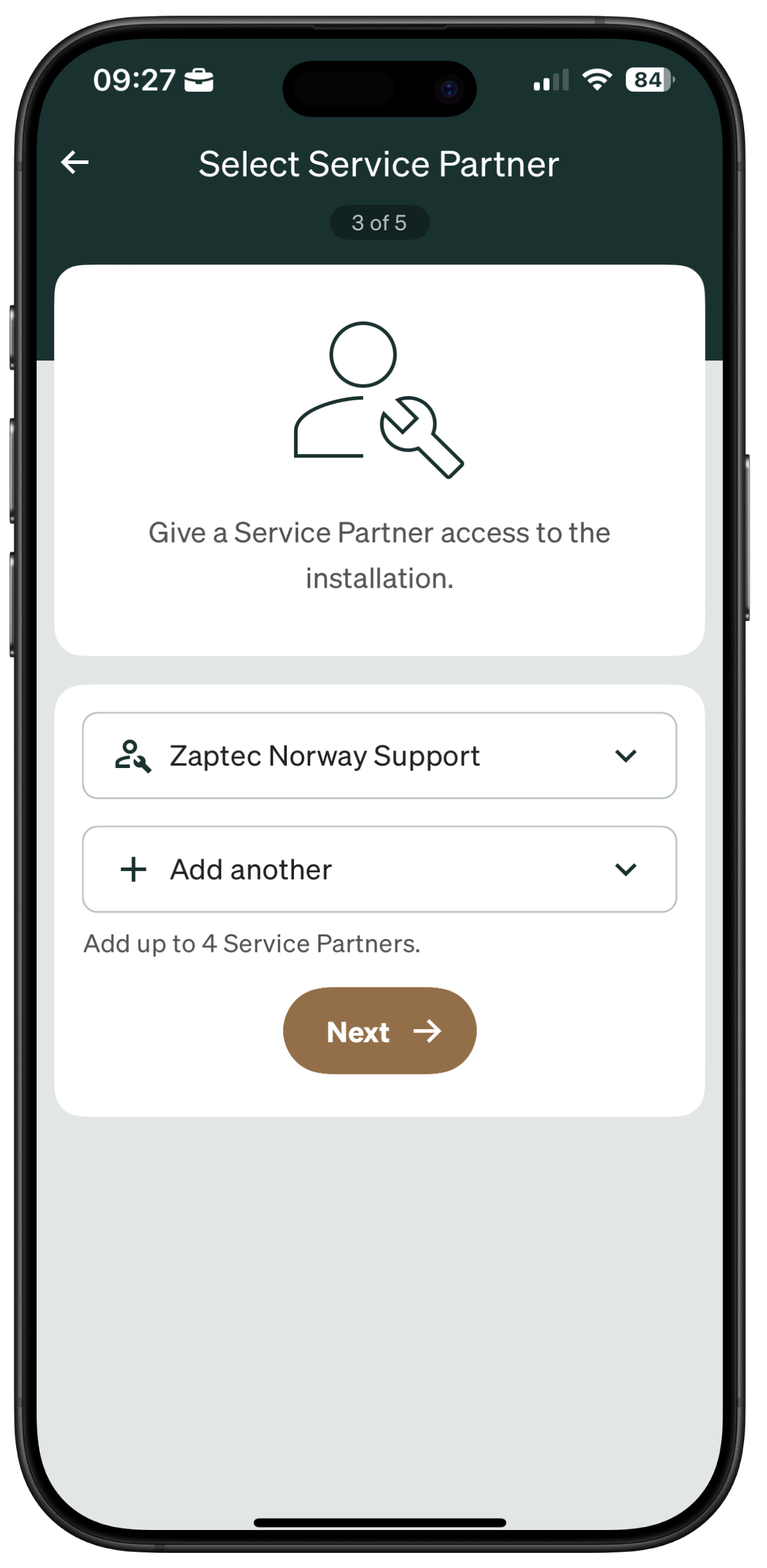

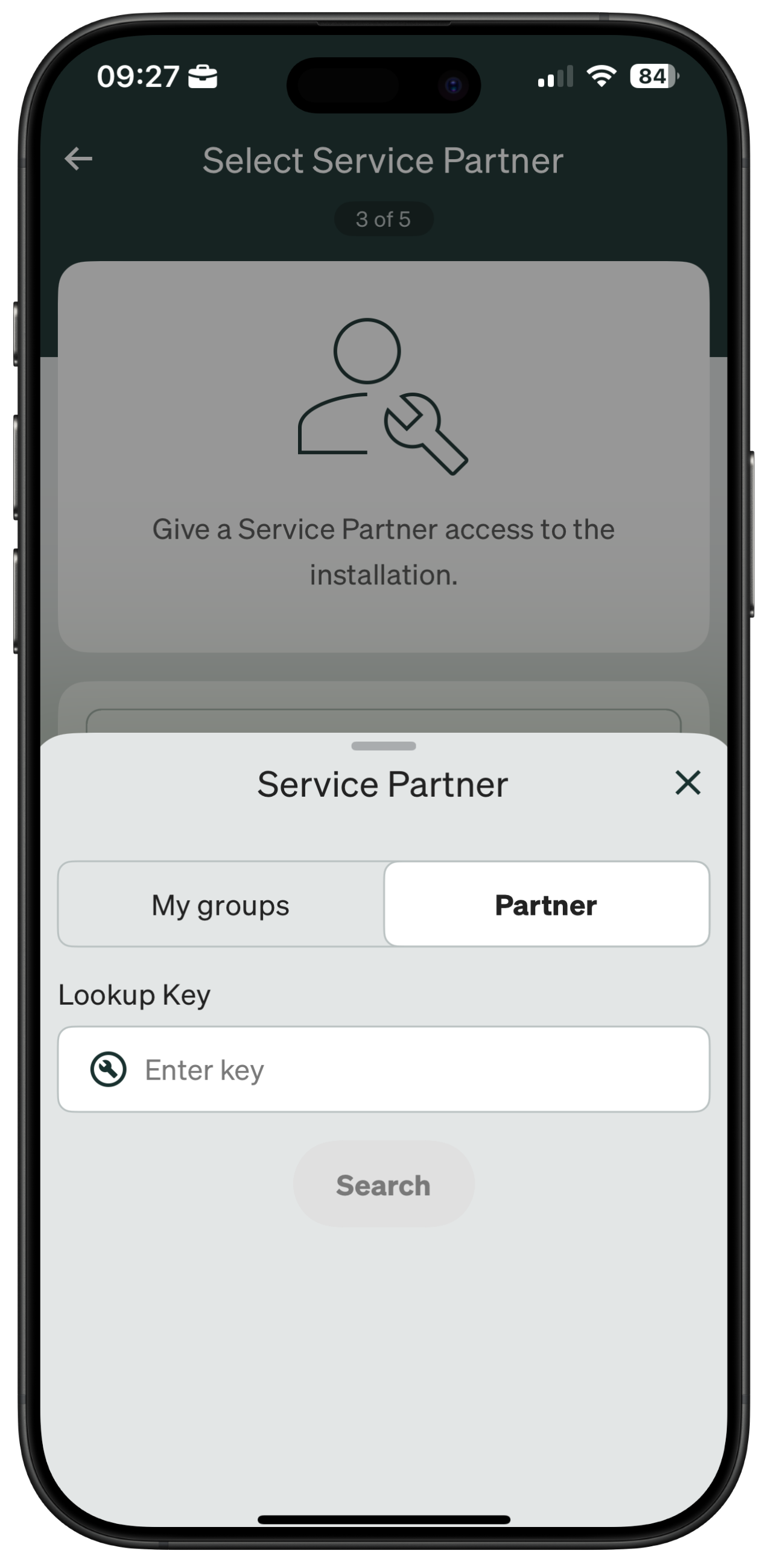

      3-5 Select service partner - installation.png3-5 Select service partner - installation Lookup key.png

  5.  Einrichtung abschließen
    • Benennen Sie die Ladestation (oder verwenden Sie die Standard-Seriennummer) > Tippen Sie auf Fertig, um sich im Zaptec-Portal zu registrieren.
    • Nach der Einrichtung verschwindet der QR-Code, und die Ladestation zeigt 30 Sekunden lang den MID-Modus an, bevor sie in den Normalmodus wechselt.

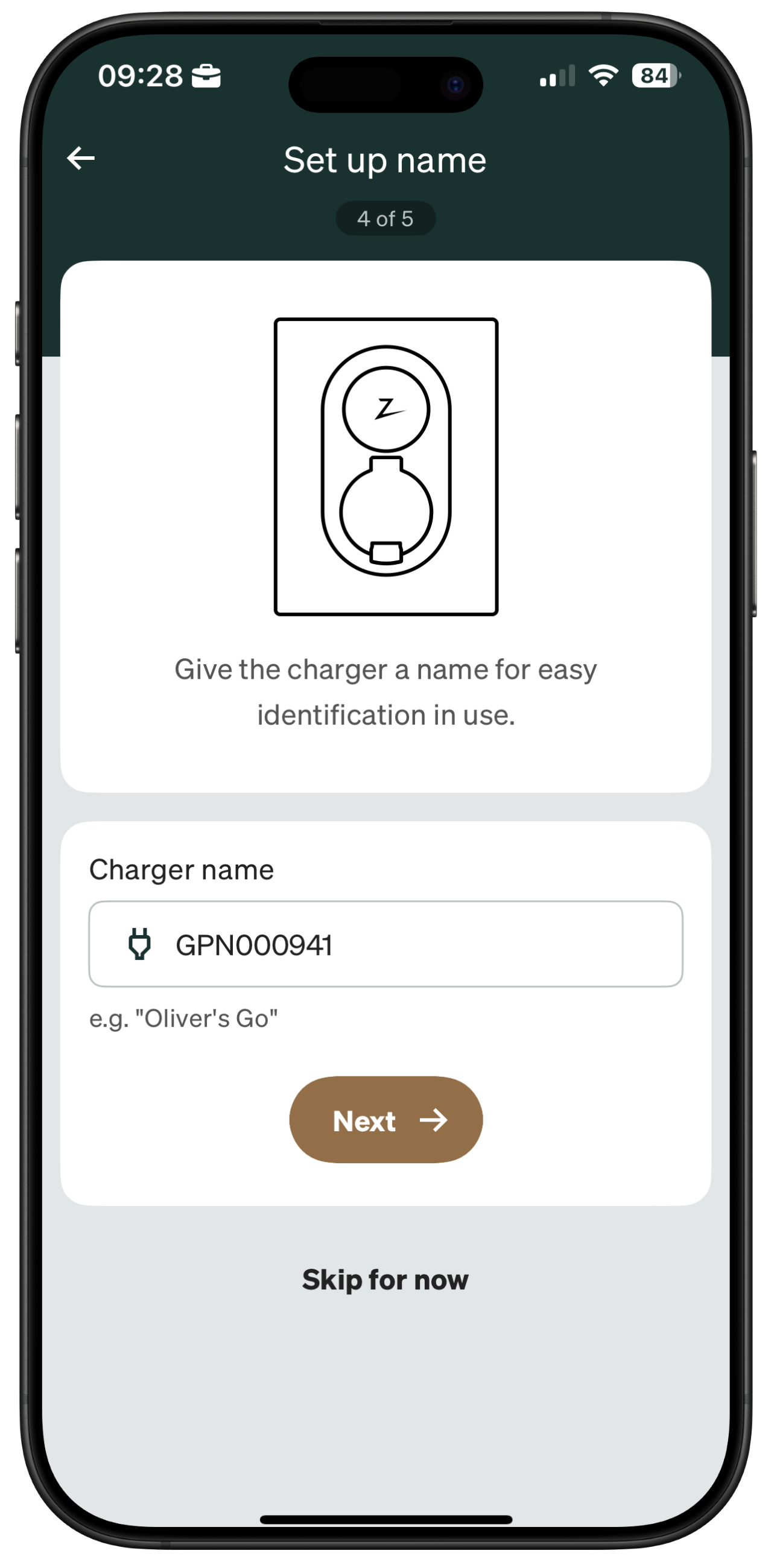

      4-5 Set up name - installation.png



Multi-Installation für Zaptec Go

Bis zu drei Zaptec Go Ladestationen können installiert werden, einschließlich einer Mischung aus Zaptec Go und Zaptec Go 2. Die Stationen kommunizieren über die Cloud für einen reibungslosen Betrieb.

Jede Ladestation benötigt einen eigenen Leitungsschutzschalter und einen RCD Typ A, wobei alle Sicherungen die gleiche Nennleistung haben müssen.

Konfiguration:

  • Befolgen Sie die gleichen Schritte wie bei einer einzelnen Ladestation.
  • Aktivieren Sie die Lastverteilung, indem Sie während des Aktivierungsschrittes 3 auf Link zu einer bestehenden Installation tippen und die ursprüngliche Installation auswählen.
  • Geben Sie beim Dreiphasen-Anschluss die eingehende Phase (L1, L2 oder L3) über die Zaptec-App während der Konfiguration an.

Für weitere Informationen zur Multi-Installation hier klicken.
