Diese Anleitung erklärt, wie die Zaptec-Säule sicher und effizient installiert wird, unter Beachtung bewährter Verfahren und Industriestandards.

• Zaptec-Säule - Dokumentation.
• ONEPOLE Spundwandfundament - Dokumentation

Nur qualifiziertes Personal sollte dieses Produkt installieren, reparieren oder warten. Befolgen Sie stets alle lokalen, regionalen und nationalen Vorschriften.

Sicherheit und Konformität

Die richtige Isolierung hält Ihre Installation sicher und konform. Beziehen Sie sich beim Lesen auf das folgende Bild:

• Grün: Verstärkte/ doppelte Isolierung
• Orange: Basisisolierung.

Was das Bild zeigt

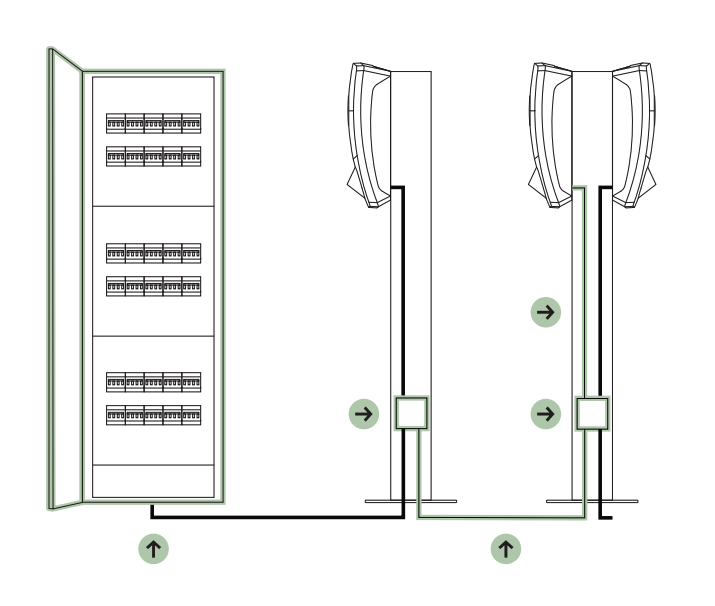

• Linke Seite (grün):
  Dies ist die korrekte Installationsweise. Alle Kabel und Produkte verwenden verstärkte oder doppelte Isolierung (Klasse II). Ein vorgeschalteter FI-Schutzschalter ist nicht erforderlich. Diese Konfiguration entspricht den Industriestandards und hält Ihre Installation sicher.

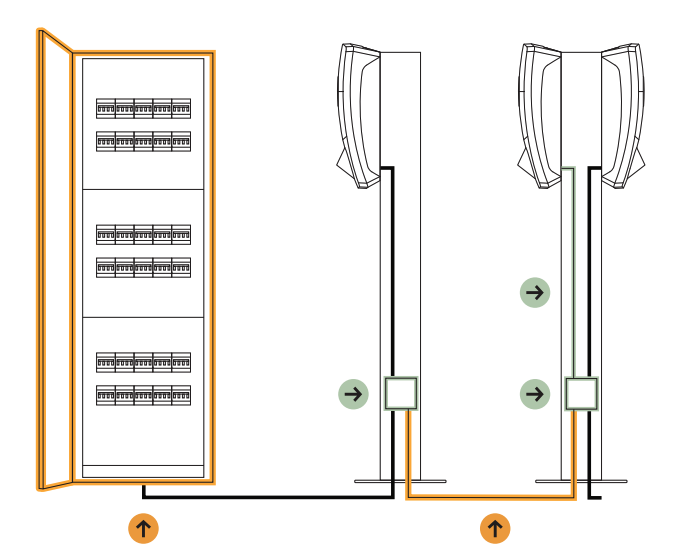

• Rechte Seite (orange):
  Dies ist nicht konform. Hier wird Basisisolierung (orange) verwendet und die Produkte sind nicht doppelt isoliert (Klasse II). Dies gefährdet Sicherheit und Haltbarkeit. Wenn Sie Basisisolierung oder Produkte ohne Klasse-II-Standard verwenden, müssen Sie einen vorgeschalteten FI-Schutzschalter installieren oder den Isolationsfehler beheben.

Im Lieferumfang enthalten

• Zaptec-Säule
• Frontabdeckung
• Obere Abdeckung
• Ladegeräteabdeckung (wenn keine Ladestation angeschlossen ist)
• Fußplatte*
• Anschlussset und Anschlussbox (als separates Zubehör geliefert)
• Schraubensatz

*Wählen Sie die Fußplatte entsprechend Ihrem Fundamenttyp (die Abbildung zeigt die 160 mm Fundament-Fußplatte).

Wie man die Säule installiert

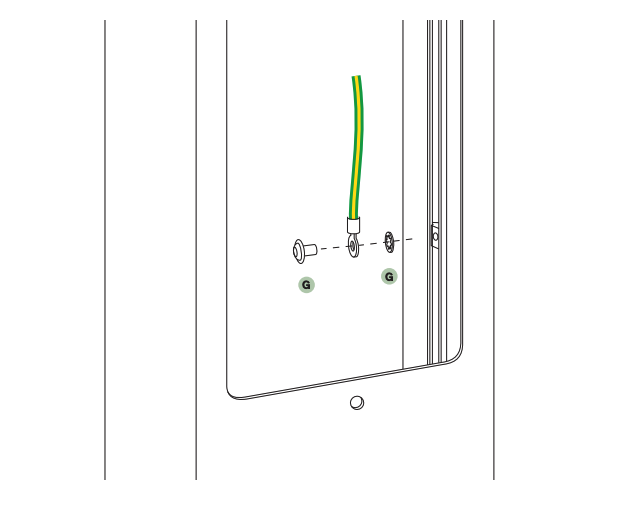

1. Erdungsanschluss installieren

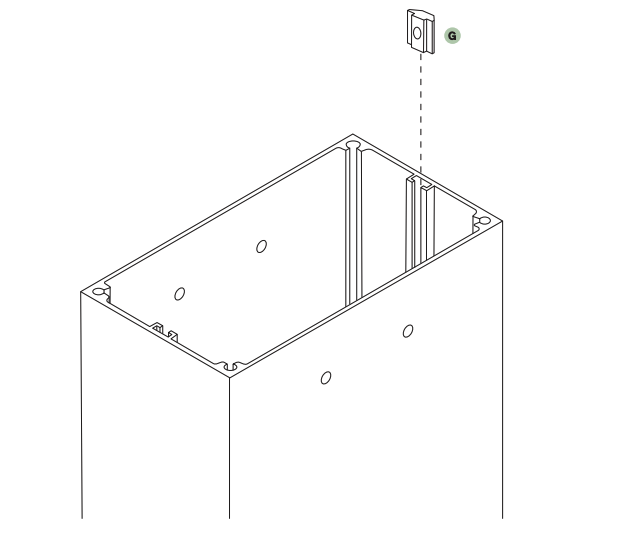

1. Führen Sie eine Mutter in den Schlitz innerhalb der Säule auf der gewünschten Höhe ein.
2. Befestigen Sie das Erdungskabel und ziehen Sie die Schraube fest, um eine solide elektrische Verbindung sicherzustellen.

2. Fußplatte befestigen

1. Platzieren Sie die Fußplatte am unteren Ende der Säule und richten Sie alle Löcher aus.
2. Sichern Sie sie mit den mitgelieferten M8x40-Schrauben (maximal 15 Nm Drehmoment).
3. Überprüfen Sie die Ausrichtung mit den Fundamentbolzen nochmals.

3. Zaptec Pro Rückplatte montieren

1. Positionieren Sie die Rückplatte an den vorgesehenen Befestigungspunkten.
2. Befestigen Sie sie mit den mitgelieferten M5x12-Schrauben (maximal 8 Nm Drehmoment).

Wenn keine Ladestation angeschlossen ist, installieren Sie die Ladegeräteabdeckung.

4. Anschlussset und -box installieren

1. Setzen Sie die Anschlussbox in die Säule ein und stellen Sie sicher, dass alle Kabel durch die richtigen Eintrittspunkte geführt werden.
2. Sichern Sie die Box mit dem mitgelieferten Befestigungsmaterial.

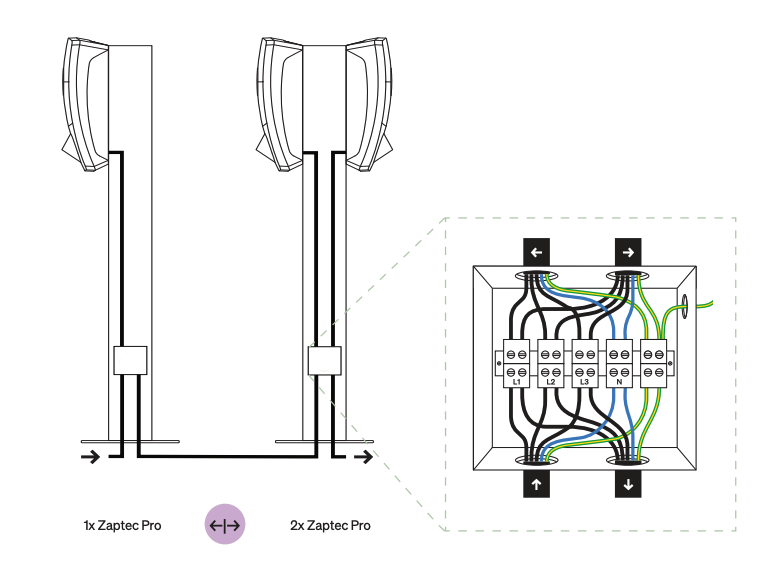

3. Verbinden Sie die Versorgungskabel mit den Klemmen entsprechend dem Schaltplan für L1, L2, L3, N und PE.
4. Überprüfen Sie, dass alle Verbindungen fest sind und die Isolierung intakt ist.

5. Obere und Frontabdeckung befestigen

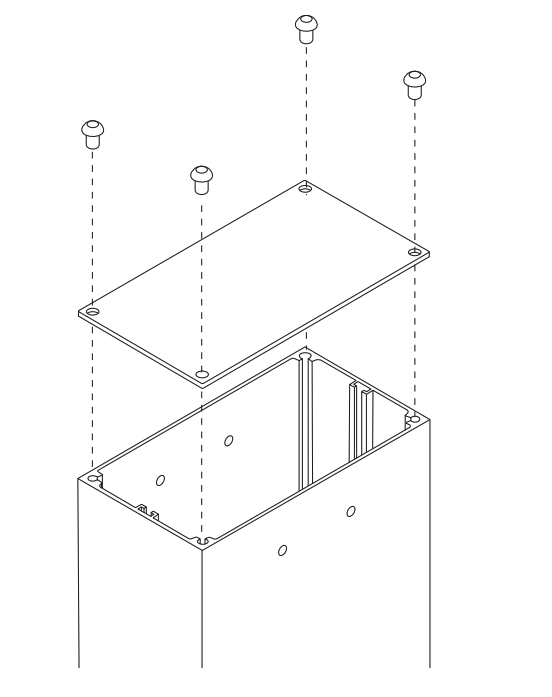

1. Setzen Sie die obere Abdeckung auf und befestigen Sie sie mit M8×12-Schrauben (maximal 8 Nm Drehmoment).
2. Befestigen Sie die Frontabdeckung und sichern Sie diese mit M5×12-Schrauben (maximal 8 Nm Drehmoment).

6. Abschließende Kontrollen

• Überprüfen Sie alle Verbindungen und Befestigungen.
• Stellen Sie sicher, dass die Säule gerade und sicher steht.
• Vergewissern Sie sich, dass alle Abdeckungen korrekt installiert und abgedichtet sind.
• Reinigen Sie die Außenseite mit einem feuchten Tuch. Verwenden Sie niemals Hochdruckreiniger.

Aktualisiert 13. November 2025 13:49
