Produktinformationen

• Dredging Foundation - Datenblatt
• Dredging Foundation - Installationshandbuch.
  Der Text ist auf Norwegisch, aber die Illustrationen sind klar und können als visuelle Referenz verwendet werden.

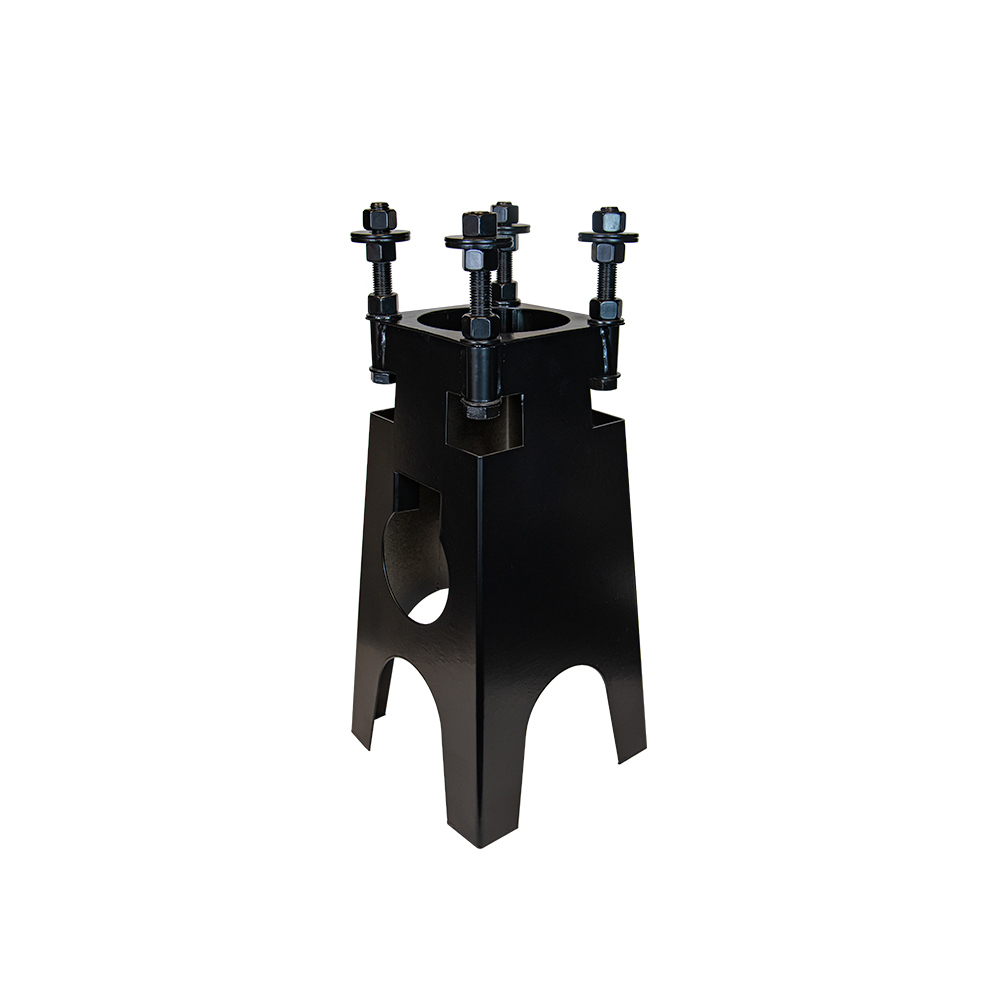

Wie man die Dredging Foundation installiert

Das vorgefertigte Fundament ist kompatibel mit den folgenden Zaptec-Säulen: Zaptec Column, OnePole, Premium (Versionen mit einem, zwei und vier Ausgängen).

Die folgenden Schritte basieren auf Empfehlungen des Lieferanten. Konsultieren Sie stets Ihren lokalen Lieferanten oder Zaptec-Vertreter für spezifische Anweisungen und um die Einhaltung lokaler Vorschriften sicherzustellen.

Installationsschritte

1. Platzieren Sie das Fundament auf einer gut verdichteten Schicht aus 30/60 Kies.
2. Fügen Sie 8/16 Kies innerhalb des Fundaments bis zur Höhe des Kabeleintritts hinzu.
3. Füllen Sie rund um das Fundament mit 30/60 Kies bis knapp unter den Kabeleintritt. Ebenen und sorgfältig verdichten.
4. Setzen Sie das Kabelrohr ein, so dass es weit über das Fundament hinausragt, um das Eindringen von Sand und Kies zu verhindern.
5. Fügen Sie 8/16 Kies außerhalb des Fundaments hinzu, um das Rohr zu bedecken (ca. 30 cm).
6. Füllen Sie außen weiter mit 30/60 Kies bis zum Bodenniveau und knapp unter die Fundamentbolzen. Verdichten Sie alle 30 cm.
7. Füllen Sie das Innere des Fundaments mit 8/16 Kies. Dies verhindert, dass Erdwärme im Inneren der Säule zirkuliert.
8. Nach der Installation der Säule füllen Sie das Loch bis zum fertigen Bodenniveau mit 8/16 Kies auf.
