Comment installer Zaptec Sense avec le compteur Carlo Gavazzi

Zaptec Sense optimise l'utilisation de l'énergie pour la recharge des VE, rendant la recharge plus intelligente et plus efficace. Ce guide fournit des instructions étape par étape pour configurer Zaptec Sense avec RS485 Modbus et connectivité Ethernet.

Pour d'autres versions, reportez-vous aux guides correspondants :

  Remarque :

Seul un électricien certifié peut installer le Zaptec Sense - RS485 Modbus et la connectivité Ethernet.





Ce qui est inclus

Votre package contient les éléments suivants :

  • Unité Zaptec Sense
  • Câble Micro USB personnalisé
  • Feuille magnétique adhésive
  • Ruban adhésif double face

En plus :

  • Alimentation DIN 5V DC (courant de sortie min. : 1A)
  • Compteur d'énergie numérique DIN rail.
  • Optionnel : Câble Ethernet CAT5e/CAT6 non blindé.



Étape 1 : Installation physique

Screenshot 2024-04-03 at 12.35.35.png

Suivez ces étapes pour connecter le Zaptec Sense :

  1. Montez l'alimentation sur le rail DIN.
  2. Connectez Zaptec Sense aux modules en utilisant le câble Micro USB personnalisé.
    • Blanc, vert et marron (GND) : Connectez au compteur d'énergie.
    • Rouge [V+] et noir [V-] : Connectez à l'alimentation.
  3. Zaptec Sense prend en charge plusieurs compteurs d'énergie. Le diagramme d'installation pour chaque modèle peut être trouvé ici :



Screenshot_2022-11-28_at_13.10.50.pngScreenshot_2022-11-28_at_13.10.44.pngScreenshot_2022-11-28_at_13.10.39.png

Assurez-vous que tout le matériel externe est installé conformément aux instructions du fabricant. Configurez le débit en bauds Modbus à 9.6 kbps.





Étape 2 : Configurez Zaptec Sense dans l'application

Après l'installation, vous devrez configurer Zaptec Sense via l'application Zaptec :

  1. Ouvrez l'application Zaptec et connectez-vous.

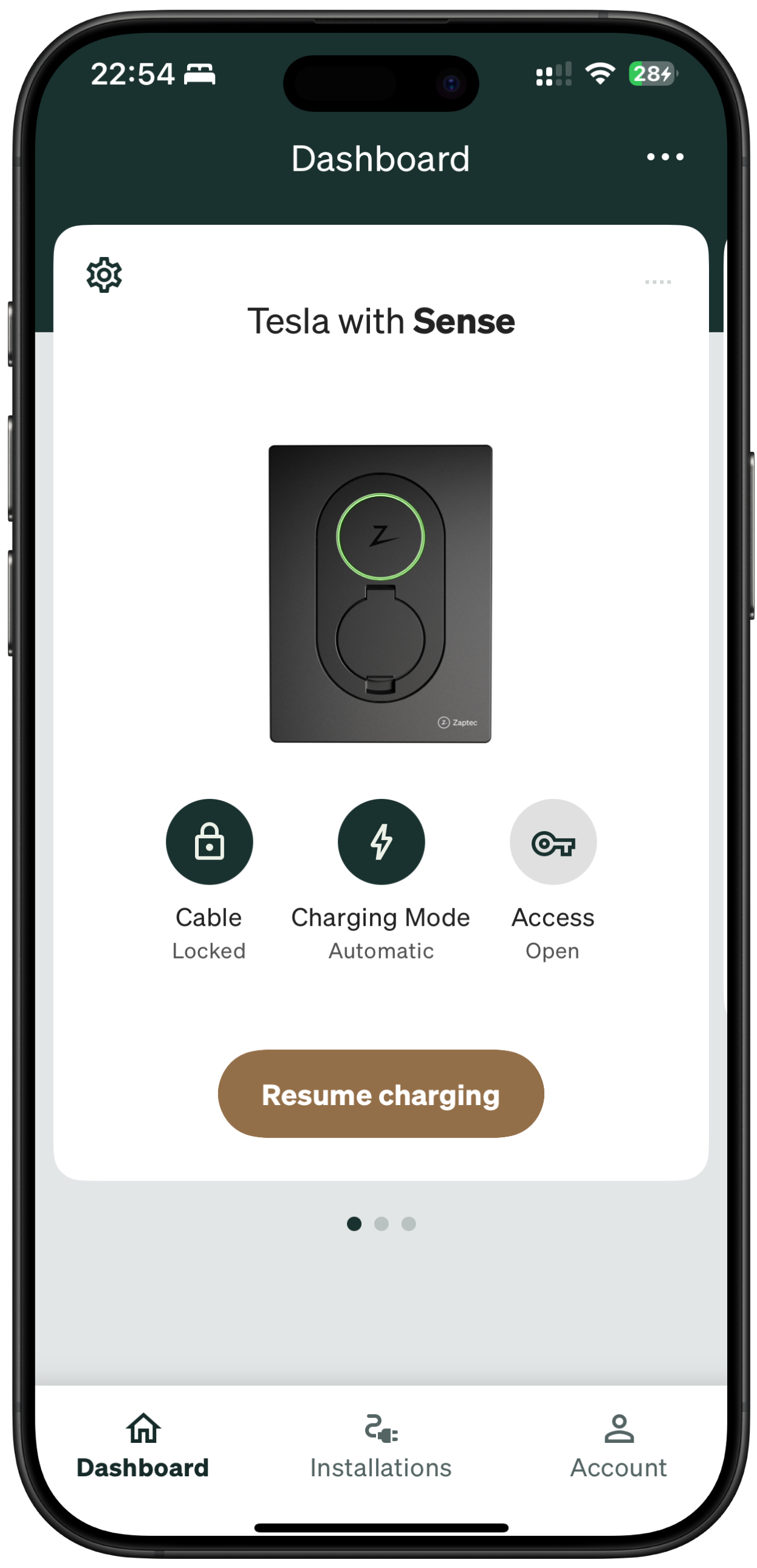

  2. Allez dans Tableau de bord > Appuyez sur les trois points dans le coin > Installer le produit.

    6.5-inch Screenshot 3 copy.png6.5-inch Screenshot 1.png
  3. Scannez le code QR au dos de l'appareil ou du manuel.

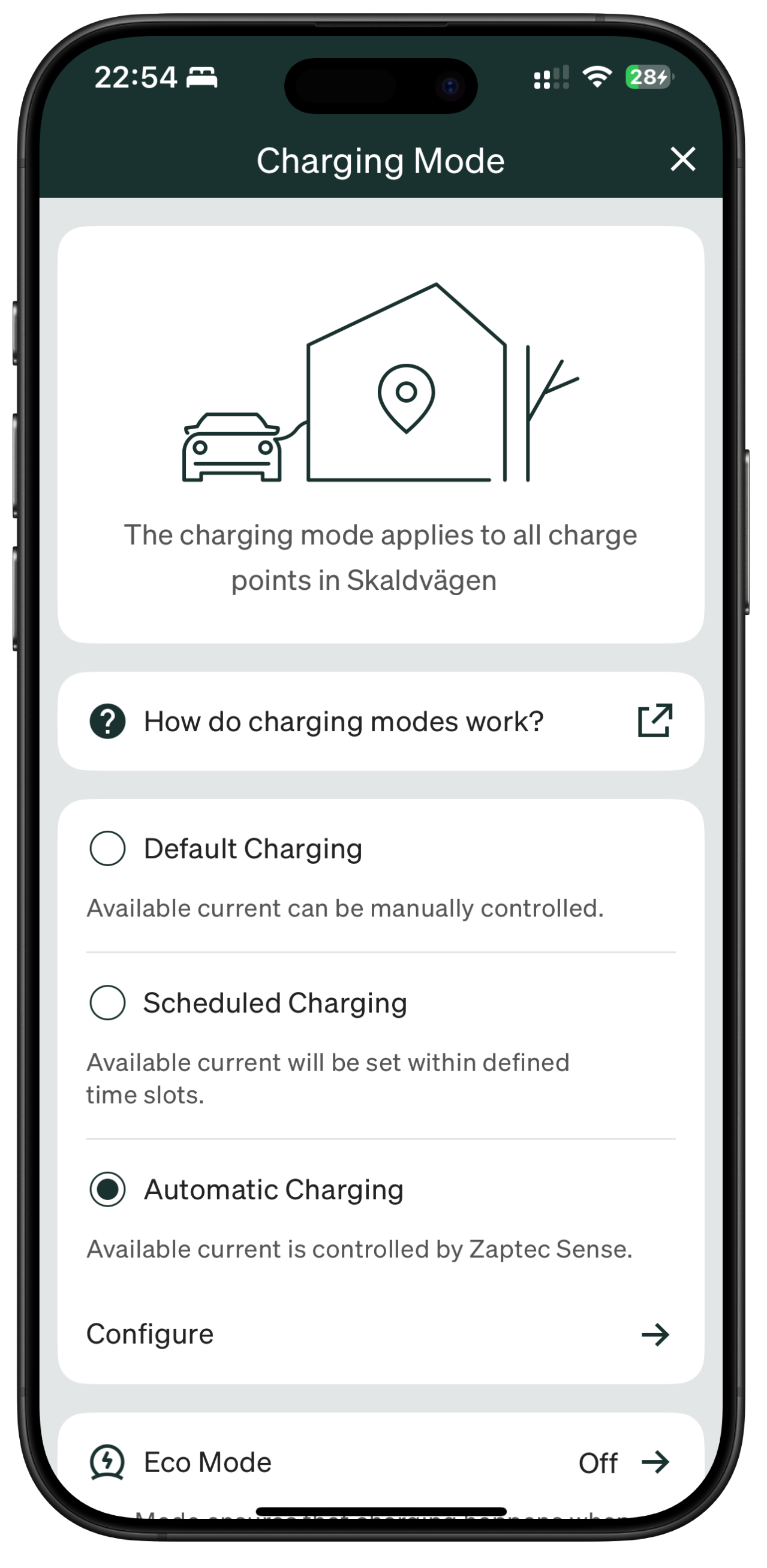

  4. Suivez les instructions pour définir le fusible principal, confirmer la connexion du compteur, et vous connecter au Wi-Fi ou Ethernet.

    6.5-inch Screenshot 2.pngApp. Sense pari with installation.png



Paramètres réseau

Zaptec Sense prend en charge les connexions Wi-Fi et Ethernet. Pour Ethernet : connectez le câble Ethernet au port RJ45.

  1. Approchez votre téléphone de Zaptec Sense.
  2. Ouvrez l'application Zaptec > Installations > Zaptec Services > Zaptec Sense.

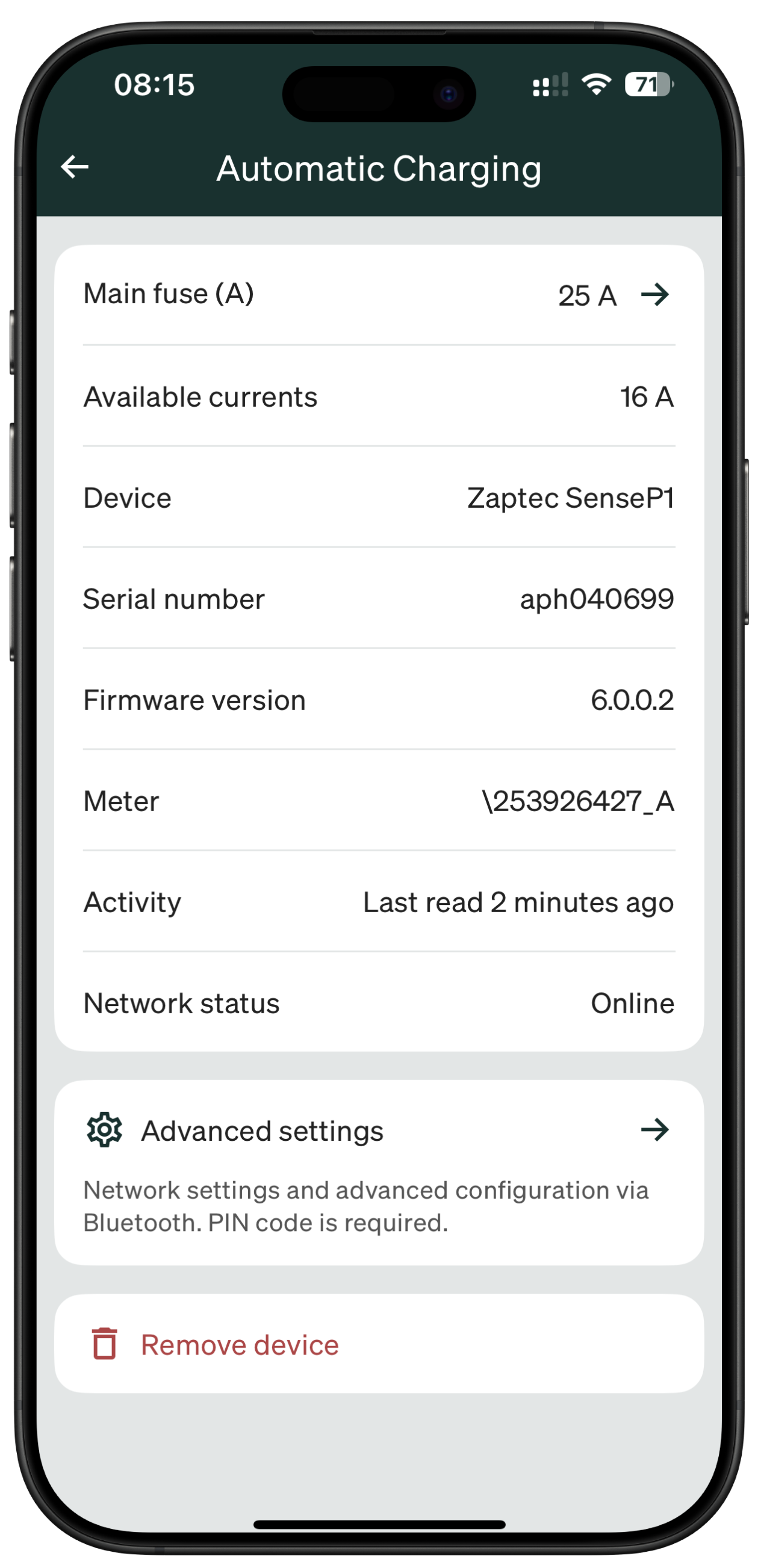

  3. Ajustez les paramètres réseau, l'adresse IP, la rotation de phase, et/ou le type de compteur.

  Remarque :

Si Zaptec Sense perd la connexion Internet, la station de charge sera réglée pour fournir une puissance minimale (6A). Cela peut être modifié dans le portail Zaptec.





Indicateur lumineux

Les lumières sur votre Zaptec Sense vous aideront à savoir si tout fonctionne :

  • Blanc fixe : L'appareil est configuré et actif.
  • Orange fixe : L'appareil a reçu une IP mais n'a pas de connexion au cloud.
  • Deux clignotements orange : Aucune IP reçue via Ethernet ou Wi-Fi.
  • Orange, blanc, orange, blanc : Aucune donnée M-bus reçue. Assurez-vous que le port HAN est activé par votre fournisseur d'énergie.
  • Trois clignotements orange : L'appareil n'est pas configuré. Connectez-vous via l'application Zaptec pour configurer le Wi-Fi ou l'Ethernet.

Cliquez ici pour voir les détails des différents signaux lumineux.






FAQ

Lors de l'installation du compteur d'énergie, dois-je configurer le compteur d'énergie ?

Pour les Janitza UMG604-E et Janitza UMG96RM-E-RCM, le débit en bauds Modbus/RS485 par défaut est : 115.2kbps (réglage d'usine), nous utilisons 9.6kbps dans notre Zaptec Sense.

Quels compteurs d'énergie Zaptec Sense prend-il en charge ?

Zaptec Sense peut se connecter à l'un des suivants :


Janitza
3 phase, DIN, CT : UMG604-E
3 phase, montage sur panneau, CT : UMG96RM-E-RCM
