Zaptec Sense surveille la consommation d'énergie et optimise la recharge des VE en temps réel. Ce guide s'adresse aux électriciens certifiés installant Zaptec Sense avec RS485 Modbus et connectivité Ethernet.

Contenu du paquet :

• Unité Zaptec Sense
• Câble Micro USB personnalisé
• Feuille magnétique adhésive
• Ruban adhésif double-face

Nécessaire :

• Alimentation 5V DC pour rail DIN (courant de sortie min. : 1A)
• Compteur d'énergie numérique pour rail DIN (voir options de bundle ci-dessous)
• (Optionnel) Câble Ethernet CAT5e/CAT6 non blindé.



1. Installation physique

1. Montez l'alimentation 5V sur le rail DIN.
2. Connectez Zaptec Sense à l'aide du câble Micro USB personnalisé :
   • Blanc, vert et marron (GND) : Connectez aux bornes RS-485 du compteur d'énergie.
   • Rouge [V+] et noir [V-] : Connectez à l'alimentation 5V.
3. Sur le compteur d'énergie, réglez le baud rate RS-485 Modbus à 9,6 kbps.
   • Certains compteurs (par ex. Janitza UMG604-E et Janitza UMG96RM-E-RCM) sont réglés par défaut sur un baud rate de 115,2 kbps. Il faut le changer à 9,6 kbps pour Zaptec Sense.

Options de bundles Zaptec Sense

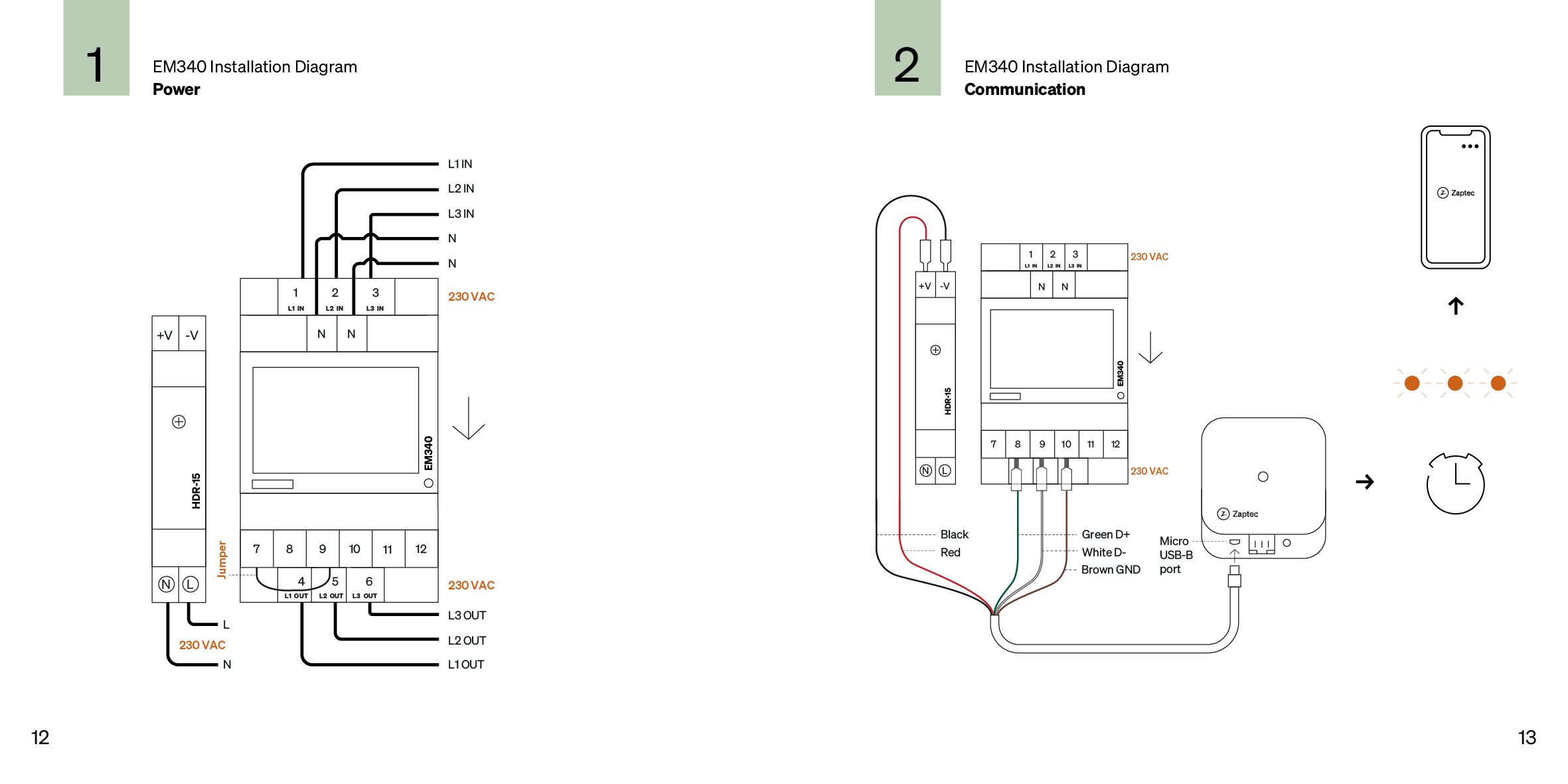

Zaptec Sense est disponible en bundles avec les compteurs d'énergie suivants. Choisissez le bundle adapté à vos besoins d'installation. Pour chacun, suivez les instructions du fabricant et référez-vous au manuel d'installation pour les schémas de câblage.

2. Configurez Zaptec Sense dans l'application Zaptec

1. Ouvrez l'application Zaptec et connectez-vous.

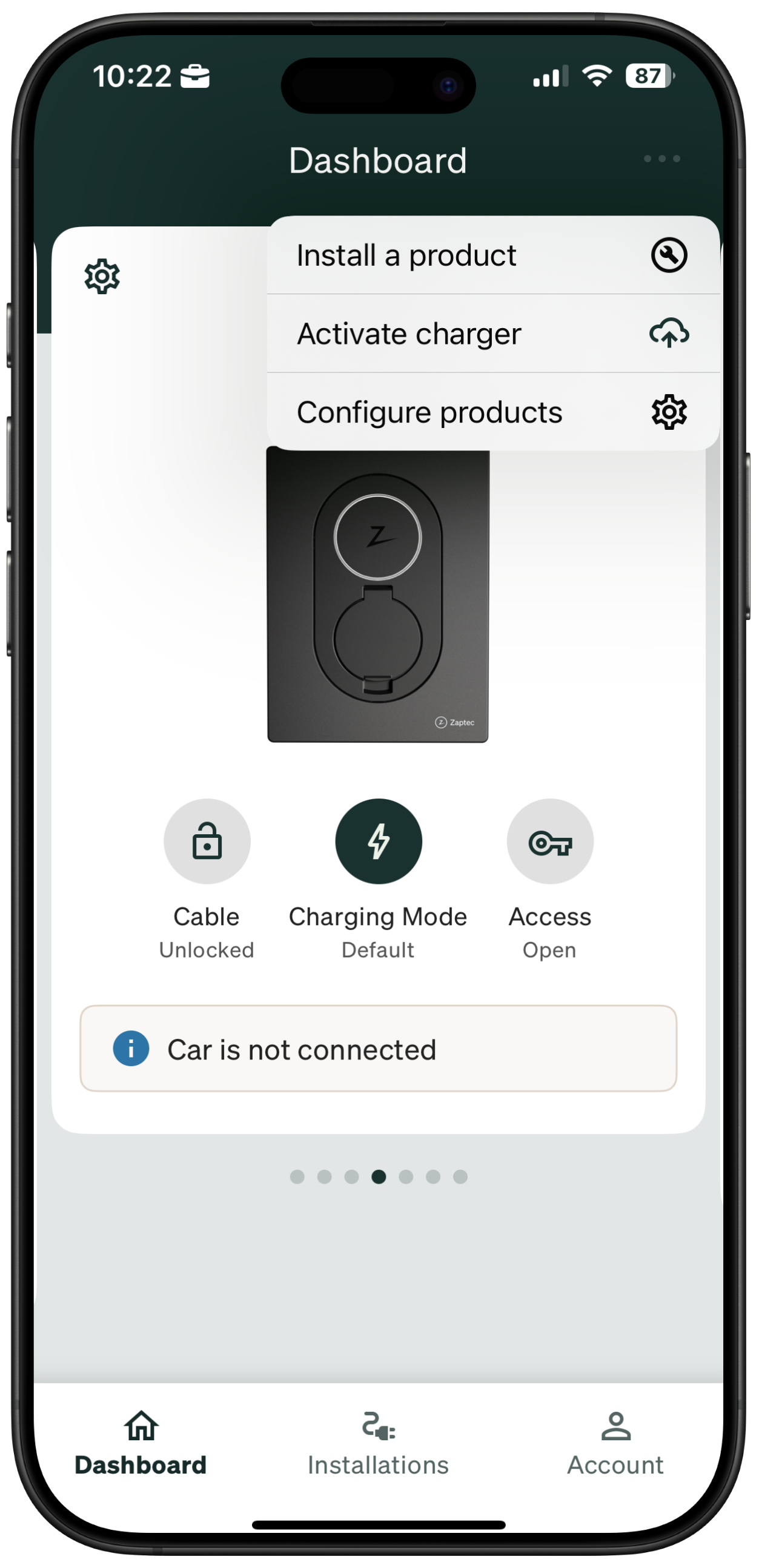

2. Allez dans Tableau de bord > Appuyez sur les trois points dans le coin > Installer un produit.



3. Scannez le code QR au dos de l'unité Zaptec Sense ou dans le manuel.

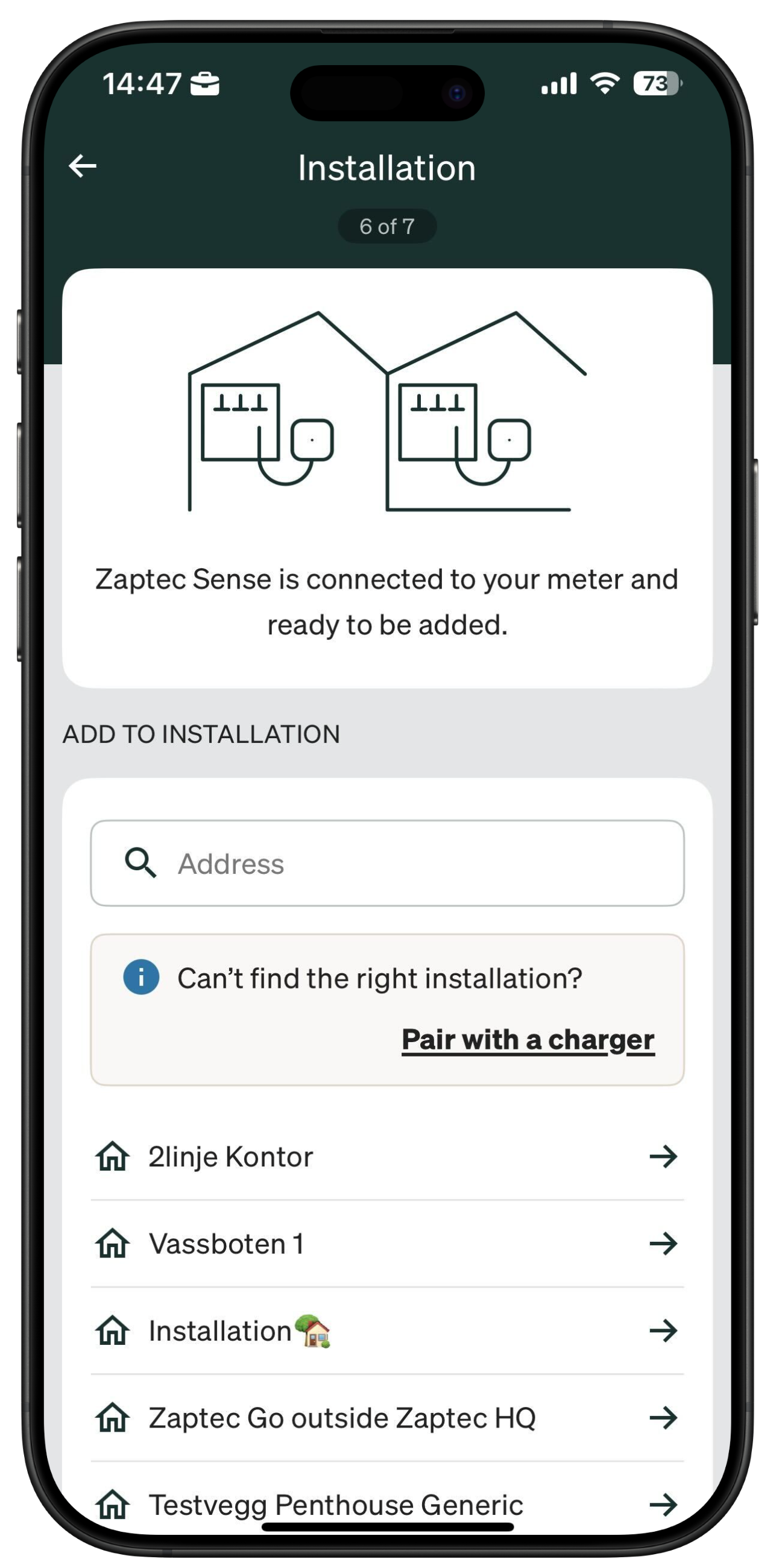

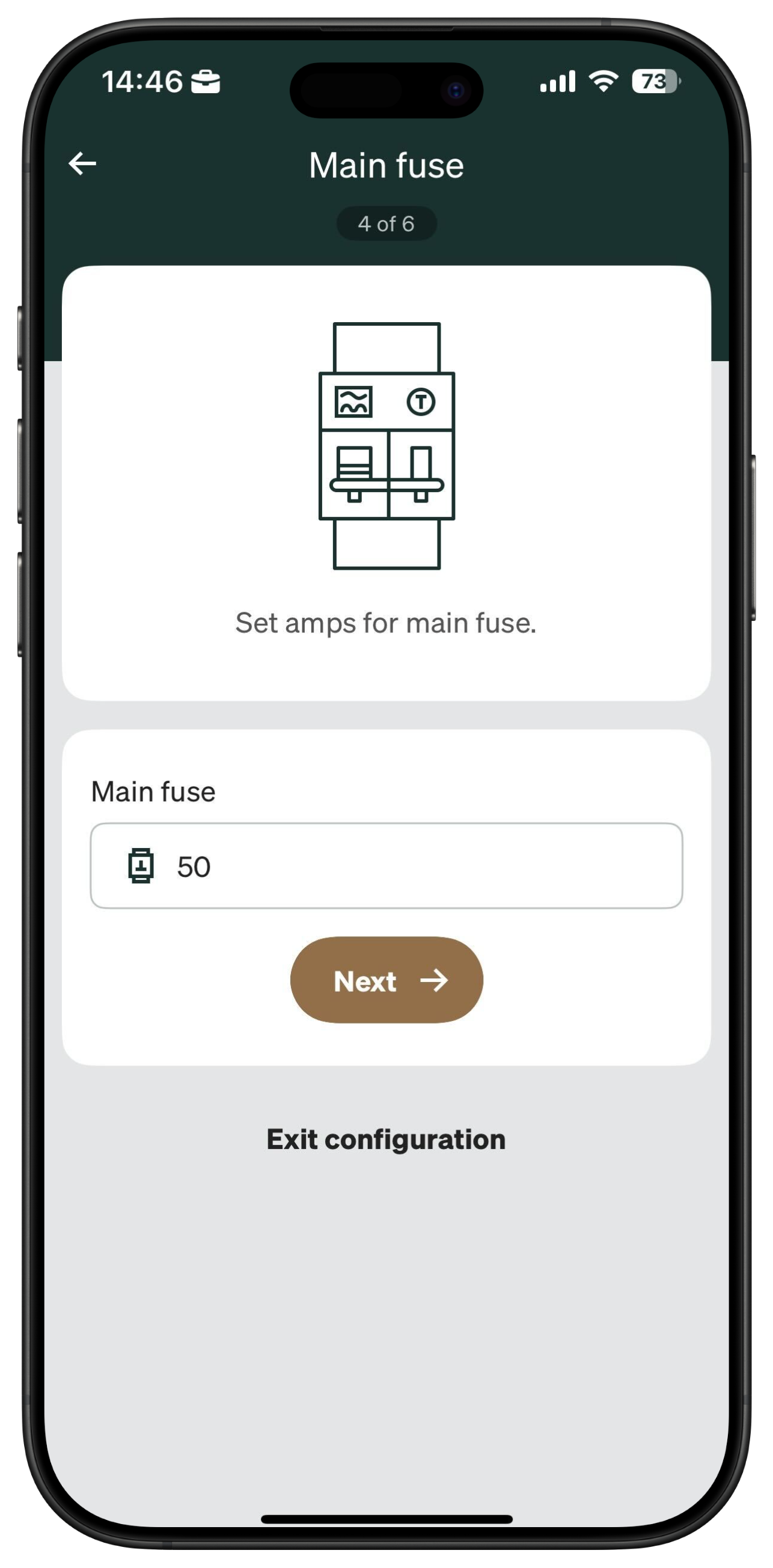

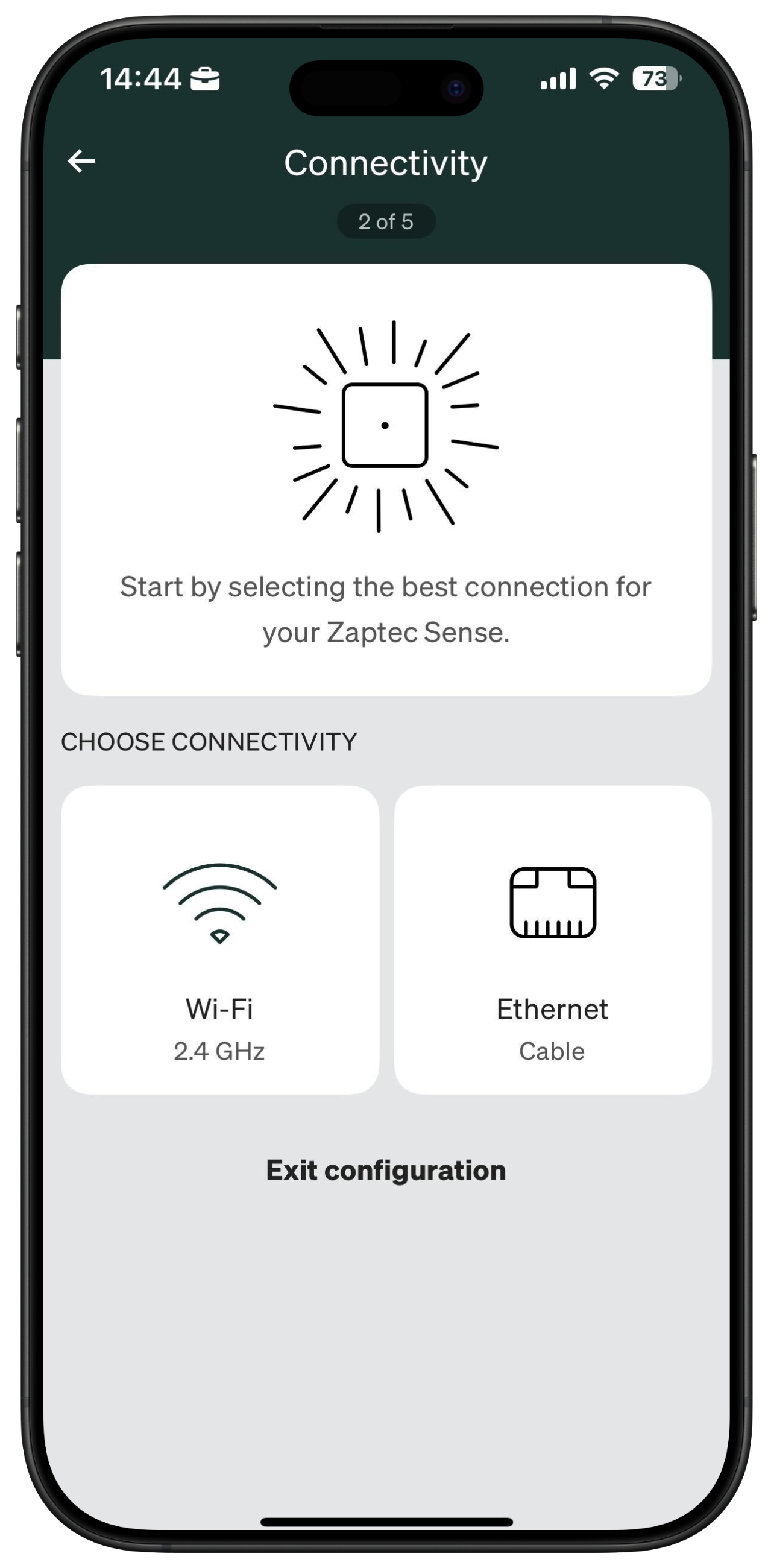

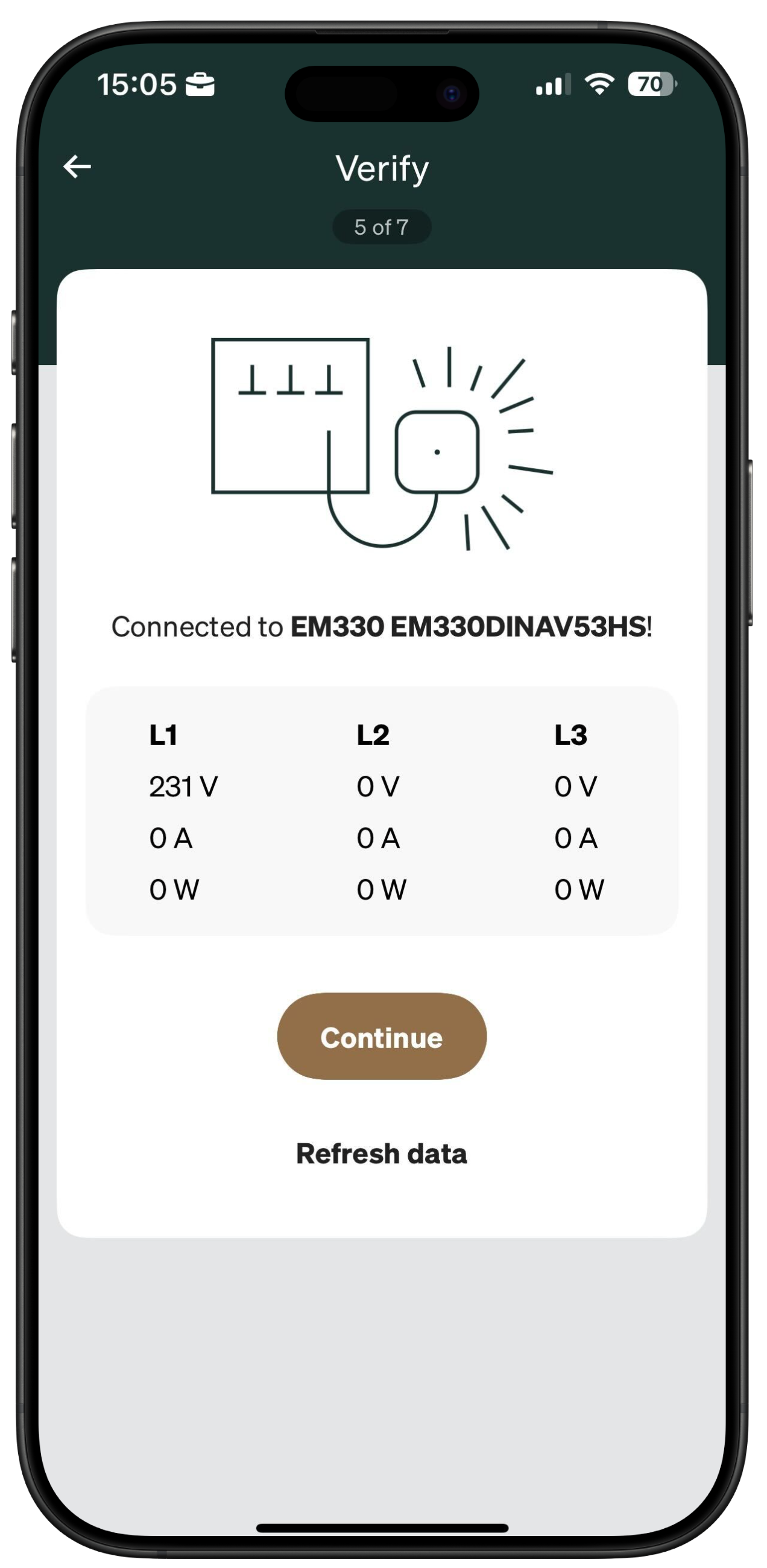

4. Suivez les instructions pour vous connecter à un réseau, définir la valeur du fusible principal et confirmer la connexion au compteur d'énergie.





Indicateurs lumineux

Utilisez les voyants LED sur le Zaptec Sense pour vérifier son état :

• Blanc fixe : L'appareil est correctement configuré et actif.
• Orange fixe : Adresse IP reçue, mais la connexion au cloud a échoué.
• 2 clignotements orange : Aucune adresse IP reçue via Ethernet ou Wi-Fi.
• Orange → blanc (en boucle) : Aucune donnée M-bus reçue. Vérifiez si le port HAN est activé.
• 3 clignotements orange : Appareil non configuré. Connectez vous via l'application Zaptec pour configurer le Wi-Fi ou Ethernet.

Voir le guide complet des signaux lumineux.


Paramètres réseau

Mettez à jour les paramètres réseau via l'application Zaptec.

Si vous avez le code PIN ou êtes installateur :

1. Approchez votre téléphone de Zaptec Sense.
2. Dans l'application > Appuyez sur les trois points dans le coin > Configurer les produits.
3. Sélectionnez l'appareil (APGXXXX ou APHXXXX).
4. Entrez le code PIN > Mettre à jour les paramètres réseau.

Si vous êtes le propriétaire :

1. Approchez votre téléphone du Zaptec Sense.
2. Dans l'application > Installations > votre installation > Mode de charge > Configurer > Paramètres avancés.
3. Mettez à jour les paramètres réseau.

Lire aussi : Comment connecter Zaptec Sense au réseau.

Si Zaptec Sense perd la connexion, il réduit automatiquement le courant de charge à la puissance minimale (6A) pour éviter la surcharge de votre système. Vous pouvez modifier la puissance minimale dans le Zaptec Portal.
