Configurer et gérer le Zaptec Sense dans le Zaptec Portal

Dans ce guide, vous apprendrez comment interpréter les données du Zaptec Sense et comment le contrôler depuis le Zaptec Portal.

Une fois que vous avez configuré le Zaptec Sense, vous pouvez le gérer et contrôler des fonctionnalités telles que le courant minimum disponible et le limiteur de puissance dynamique. Si vous n'avez pas encore configuré le Zaptec Sense, vous pouvez lire comment le faire dans cet article



Où trouver les détails de Zaptec Sense dans le Zaptec Portal ?

Pour consulter les détails de votre Zaptec Sense dans le Zaptec Portal, accédez à l'Installation, choisissez Paramètres, et cliquez sur Gestion de puissance. La raison pour laquelle il est indiqué Zaptec APM et non Zaptec Sense est que nous n'avons pas encore mis à jour le Zaptec Portal avec le nouveau nom du produit.

Si vous gérez plusieurs installations, vous pouvez trouver le Zaptec Sense en recherchant le numéro de série. Sous l'onglet Installations du Zaptec Portal, utilisez le champ de recherche et saisissez → apm "code". Par exemple, apm "apm002816".

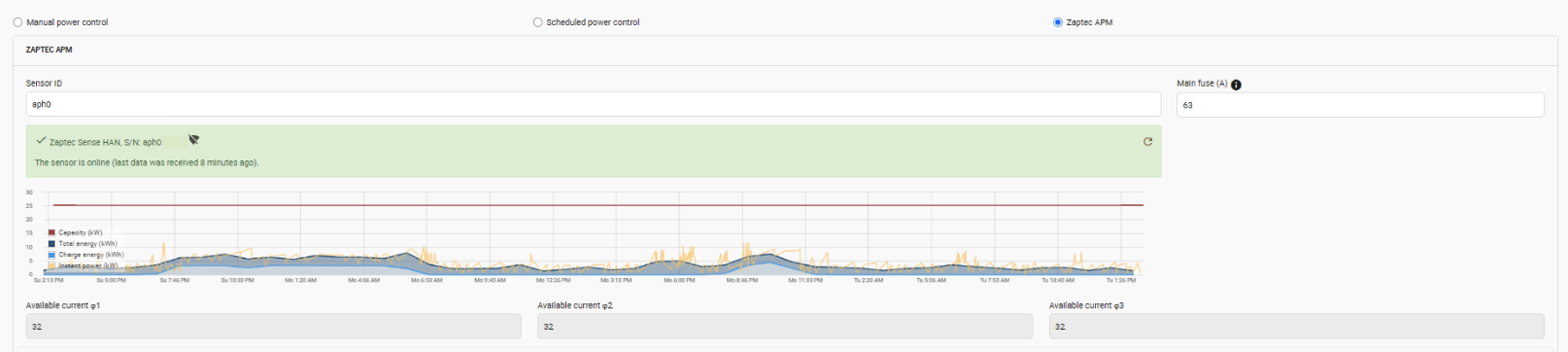

Détails du Zaptec Sense

Vous pouvez voir ici tous les paramètres et les données du Zaptec Sense.


ID du capteur : Le numéro de série du module Zaptec Sense.

Protection principale (A) : Le courant maximal autorisé sur le circuit où se trouve le Zaptec Sense. Il correspond généralement à la valeur du disjoncteur principal du bâtiment. Il est possible de définir une valeur inférieure au disjoncteur pour limiter davantage la consommation d'énergie totale. Le courant disponible pour la recharge est la différence entre cette valeur et les courants mesurés par le capteur d'énergie Zaptec Sense. Si la protection principale renseignée est supérieure à 63A, un facteur d'échelle sera visible et vous devrez entrer la valeur correcte.

Facteur d'échelle : Certains capteurs AMS nécessitent l'application d'un facteur d'échelle aux mesures pour obtenir la valeur correcte. Ce facteur d'échelle n'apparaitra que si la valeur de la protection principale est supérieure à 63A. Veuillez vous référer à la documentation AMS pour renseigner le bon facteur d'échelle pour le matériel installé.


Courant disponible φ1, φ2 et φ3 : Indique le courant disponible pour la recharge des véhicules électriques. Ces valeurs sont les dernières mesures relevées pendant la période d'évaluation. Si l'une des phases a une valeur plus faible, cela signifie que le bâtiment consomme plus de puissance sur cette phase. C'est la plus faible des trois valeurs qui détermine le courant de recharge pour l'ensemble de l'installation.

  • Pour les bornes Zaptec Go sur une installation triphasée, quel que soit le type de réseau, il doit y avoir suffisamment de puissance sur toutes les phases pour pouvoir recharger. Comme les bornes Go ne permettent pas d'équilibrer les phases, elles ne pourront pas démarrer la recharge tant qu'il n'y aura pas suffisamment de puissance sur toutes les phases. Ce n'est pas un problème pour les bornes Zaptec Pro.



Interprétation du graphique

💡 Le kWh est une mesure de l'énergie, tandis que le kW est une mesure de la puissance. Ainsi, lorsque l'unité kW est utilisé, cela indique la quantité de puissance utilisée à un instant donné. Lorsque l'unité kWh est utilisée, cela montre la quantité d'énergie consommée sur une période donnée.


Capacité (kW)Screenshot_2022-11-22_at_20.11.06.png : La puissance maximale autorisée sur le circuit où se trouve le compteur électrique. Cette valeur est directement liée à la valeur définie sous Protection principale (A).

Consommation totale (kWh)Screenshot_2022-11-22_at_20.11.13.png : L'énergie totale utilisée dans l'installation : bornes de recharge et autres équipements du bâtiment.

Consommation recharge (kWh)Screenshot_2022-11-22_at_20.11.17.png : Valeurs horaires. Indique la quantité de puissance utilisée pour la recharge des véhicules électriques.

Puissance instantanée (kW)Screenshot_2022-11-22_at_20.11.23.png : Correspond aux mesures du dispositifs de mesure (directe depuis le compteur d'énergie intelligent ou depuis un compteur d'énergie). Zaptec Sense ne peut pas bloquer l'utilisation d'autres équipements électriques. Par exemple, dans l'image, on peut voir que le graphique jaune dépasse la ligne rouge (capacité maximale de l'installation), ce qui signifie que la puissance utilisée dans l'installation dépasse le puissance maximale autorisée.



Limiteur de puissance dynamique

Le limiteur de puissance dynamique (BETA) est un service à valeur ajoutée pour les installations comprenant des Zaptec Pro et le module de gestion dynamique de puissance, Zaptec Sense.

  • Remarque : il s'agit d'une fonction bêta qui est encore en cours de développement.

Le limiteur de puissance empêche le système de recharge d'être à l'origine de pics de puissance, au-delà de la puissance allouée par le propriétaire.

Comment cela fonctionne-t-il ?
Toutes les heures, Zaptec Sense envoie au Cloud un message contenant l'énergie consommée pendant la dernière heure. Ces valeurs sont utilisées pour limiter ou empêcher la recharge pendant les périodes où la consommation d'énergie est élevée et pour reporter la recharge jusqu'à ce que la consommation d'énergie diminue. Cela permet d'éviter que l'énergie totale ne dépasse les limites tarifaires définies, ce qui peut éviter au propriétaire de l'installation de devoir payer un tarif d'électricité plus élevé que nécessaire.

Dans la mesure où Zaptec ne contrôle que le système de recharge, il n'est pas possible de garantir que le bâtiment seul ne consomme pas au-delà d'une telle limite, mais cette fonction de limiteur de puissance dynamique permet d'empêcher le système de recharge de contribuer au dépassement de la limite.

Budget puissance : Configure l'effet maximum que le système de recharge est autorisé à ajouter en plus de la consommation électrique de votre bâtiment au cours d'un mois calendaire. La valeur par défaut est 0 kW, le système de recharge étant limité à la consommation électrique maximale du bâtiment.



Pourcentage de reconduction : Cette valeur indique la quantité de puissance maximale de votre bâtiment transférée d'un mois à l'autre. Par défaut, chaque nouvelle période commence avec 75 % de la puissance maximale du mois précédent.

Screenshot 2022-11-23 at 09.52.03.png

Limite de puissance dynamique (kW): Screenshot 2022-11-22 at 20.10.53.png Indique le "Budget puissance" qui limite l'effet du système de recharge.





Dépannage

Si vous souhaitez en savoir plus sur les astuces de dépannage, cliquez ici.

En cas de problèmes avec le Zaptec Sense, commencez par vérifier les voyants lumineux du module. Utilisez le manuel d'utilisation pour comprendre sa signification. Si cela ne résout pas le problème, suivez les étapes suivantes :

  1. Le port HAN est-il ouvert ? (non applicable pour le Sense Generic)
  2. Zaptec Sense est-il connecté à Internet ?
  3. Les paramètres renseignés dans le Zaptec Portal correspondent-elles à l'installation réelle ?
  4. Le disjoncteur principal est-il supérieur à 63A ? Si oui, le facteur d'échelle est-il correct ?
  5. Quel type de capteur AMS est utilisé ? Peut-être a-t-il besoin d'une alimentation électrique externe (non applicable pour le Sense Generic).
  6. S'agit-il d'une installation IT ? Si oui, vérifiez s'il y a suffisamment de puissance sur deux phases.
  7. La borne est-elle câblée correctement ?
