Comment installer les bornes Zaptec Pro

Ceci est un guide présentant l'installation et la configuration des bornes de recharge Zaptec Pro.

L'installation doit être effectuée par un installateur autorisé. Veuillez noter que cet article n'est pas une copie du manuel d'installation et que nous recommandons d'utiliser le manuel pendant l'installation. Téléchargez le manuel d'installation, ici.

Paramétrer la borne dans le Zaptec Portal

La première chose à faire est d'ajouter la(s) borne(s) à une installation dans le Zaptec Portal. Ceci afin que les bornes de recharge puissent communiquer avec le cloud. Pour ce faire, vous devez avoir un rôle de service dans le Zaptec Portal. Vous trouverez ici plus d'informations sur la manière de créer de nouveaux points de charge dans le portal.

Remarque: Pour créer une nouvelle installation, vous devez faire partie d'un groupe d'utilisateurs.
Note: Si c'est la première fois que votre groupe d'utilisateurs crée une installation, vous devez contacter notre support technique ou votre gestionnaire de compte technique pour le faire.

Installer la borne à son emplacement

Une fois la borne ajoutée au Zaptec Portal , vous pouvez commencer à installer la borne à son emplacement définitif.

En plus de la borne Zaptec Pro et de sa plaque arrière, vous aurez besoin d'une clé à douille de 8 mm, d'une clé à douille de 7 mm, d'une clé Allen de 4 mm et d'un Torx T10.

Commencez par monter la plaque arrière sur une surface plane.
Raccordez les fils électriques en fonction du réseau électrique du lieu d'installation (mono/tri, régime de neutre, distance, etc.).
Testez l'installation de la plaque arrière à l'aide de l'outil de test Zaptec ou sur les borniers de la plaque arrière. Attention à ne pas insérer les outils de mesure dans le connecteur sur lequel vient se clipser la borne Zaptec Pro, au risque de l'endommager.
Retirez la façade de la Zaptec Pro et positionnez la borne sur la plaque arrière.
Mettez l'appareil sous tension et vérifiez que le voyant d'état clignote en jaune. Il passera au vert une fois la connexion Internet établie (voir l'étape suivante).

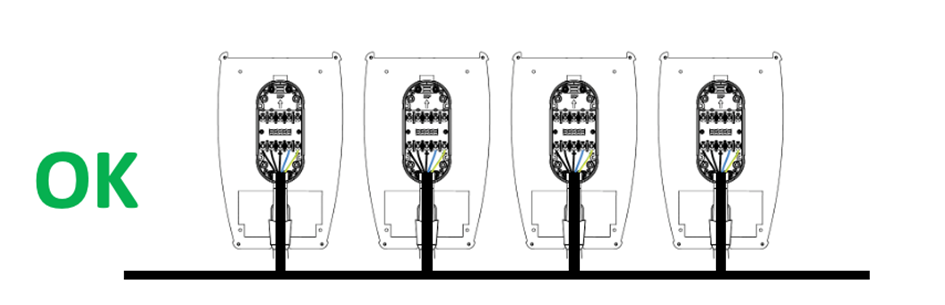

Remarque! Lorsque vous installez plusieurs bornes Zaptec Pro à un câble d'alimentation principal, n'oubliez pas que le circuit doit alimenter chaque bornes en ne passant pas par les plaques arrière. Les plaques arrière ne sont pas conçues pour gérer des courants supérieurs à 40A.

Configurer la borne dans l'application

La dernière étape consiste à configurer la borne dans l'application Zaptec.

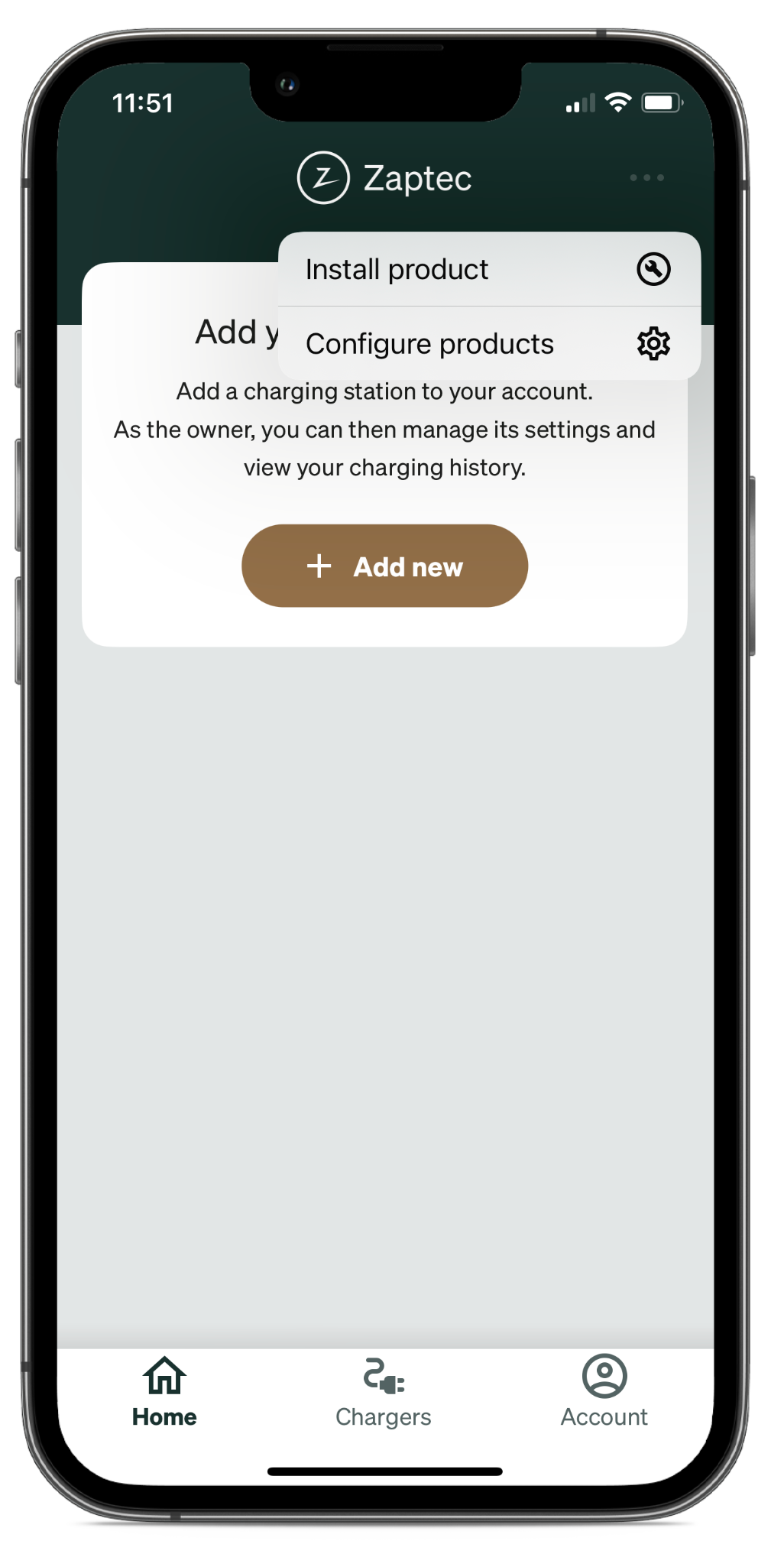

Dans l'application, depuis le menu Accueil, cliquez en haut à droite sur l'icône à trois points. Sélectionnez Configurer les produits.
Saisissez le code PIN de la borne de recharge et suivez les instructions à l'écran.

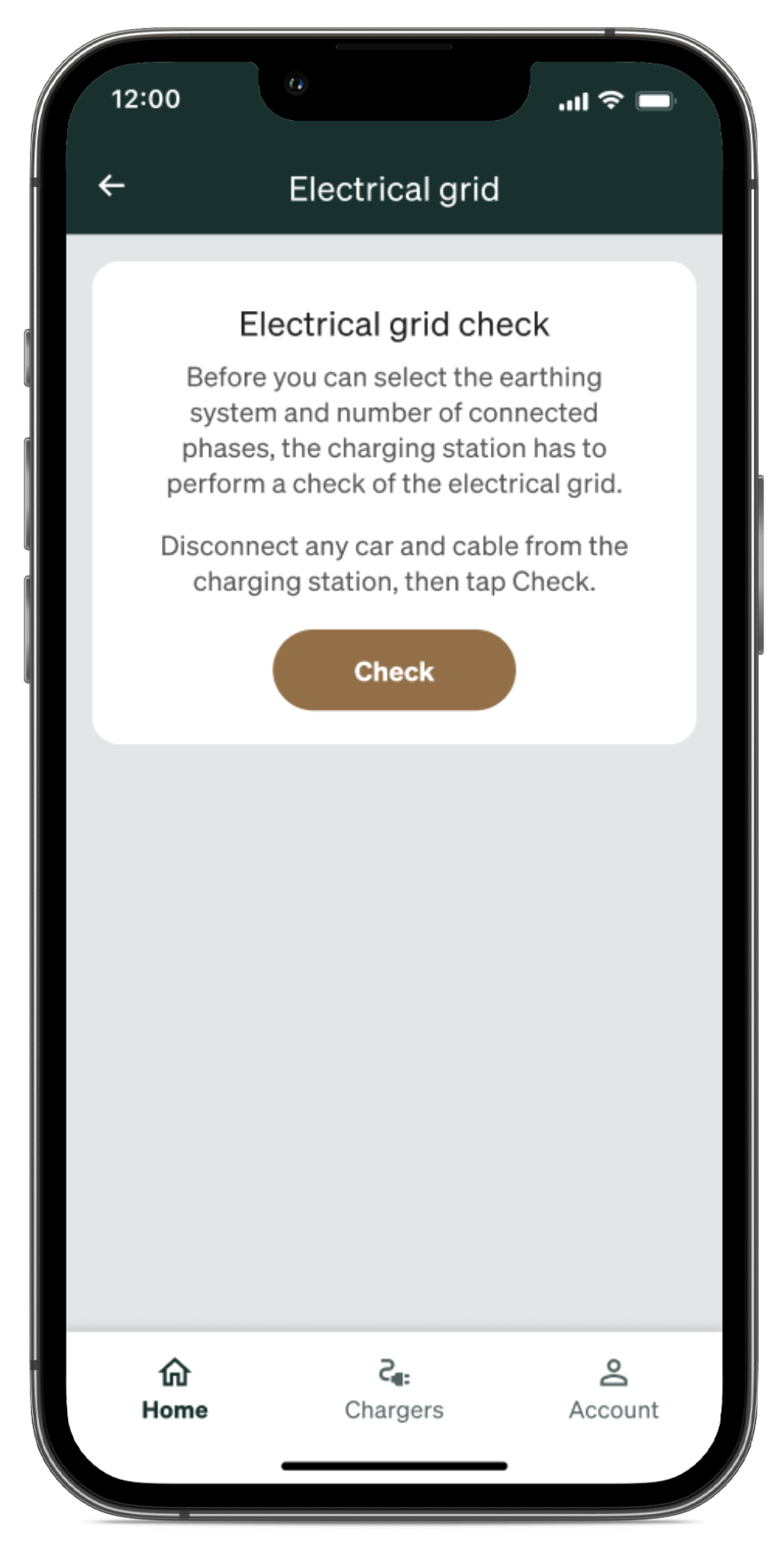

Configurez le réseau électrique et connectez la borne au réseau Internet (4G / WiFi ou CPL).

Si la borne de recharge ne se connecte pas, vérifiez que la configuration du réseau est conforme aux exigences du chapitre Exigences Internet et réseau du manuel, ou cliquez ici pour plus d'informations.

Finalisez l'installation avec le propriétaire

Remettez le manuel d'utilisation, la SmartKey et la liste de contrôle finale au propriétaire.
Assurez-vous d'ajouter le propriétaire à l'installation que vous avez créée dans le Zaptec Portal.
