En fonction du lieu d'installation, chaque borne Zaptec Pro peut être connectée via le Wifi, la 4G LTE-M ou le CPL (Courant Porteur en Ligne). Utilisez l'application Zaptec pour connecter la borne via le réseau le plus approprié.

• Si le Wi-Fi ou le PLC n'est pas disponible, la station de recharge utilisera automatiquement le 4G LTE-M intégré. Bien qu'il soit conseillé d'avoir une connexion internet, la station de recharge fonctionnera toujours hors ligne et pourra charger votre voiture.

Connection au Wi-Fi

1. Dans l'application, depuis le menu Accueil, cliquez en haut à droite sur l'icône.
2. Sélectionnez Configurer les produits et utilisez le code PIN pour vous connectez à la borne via le Bluetooth.

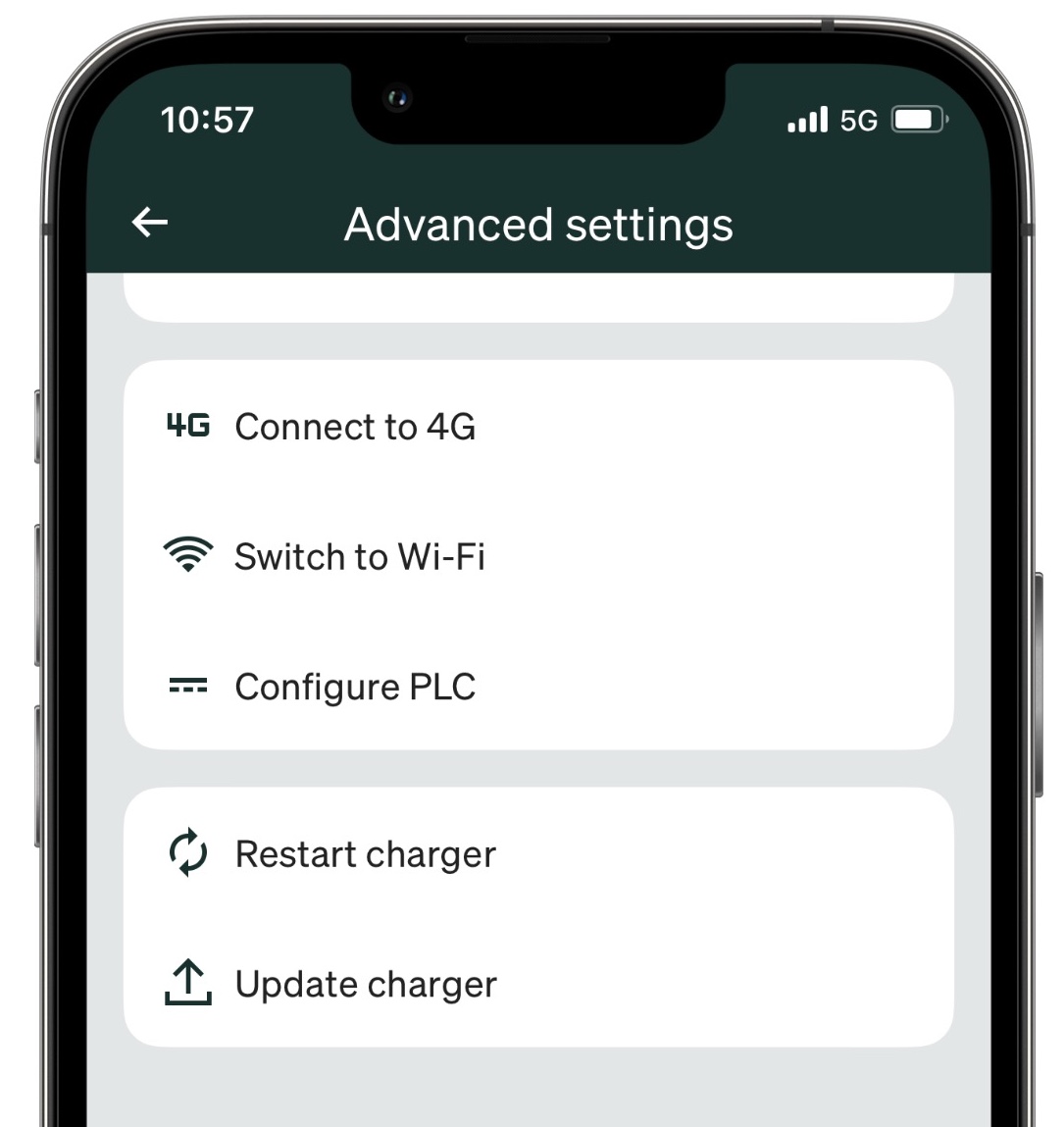

3. Faites défiler vers le bas jusqu'à Paramètres Réseau.
4. Appuyez sur Passer en Wi-Fi ou Se connecter au Wi-Fi.

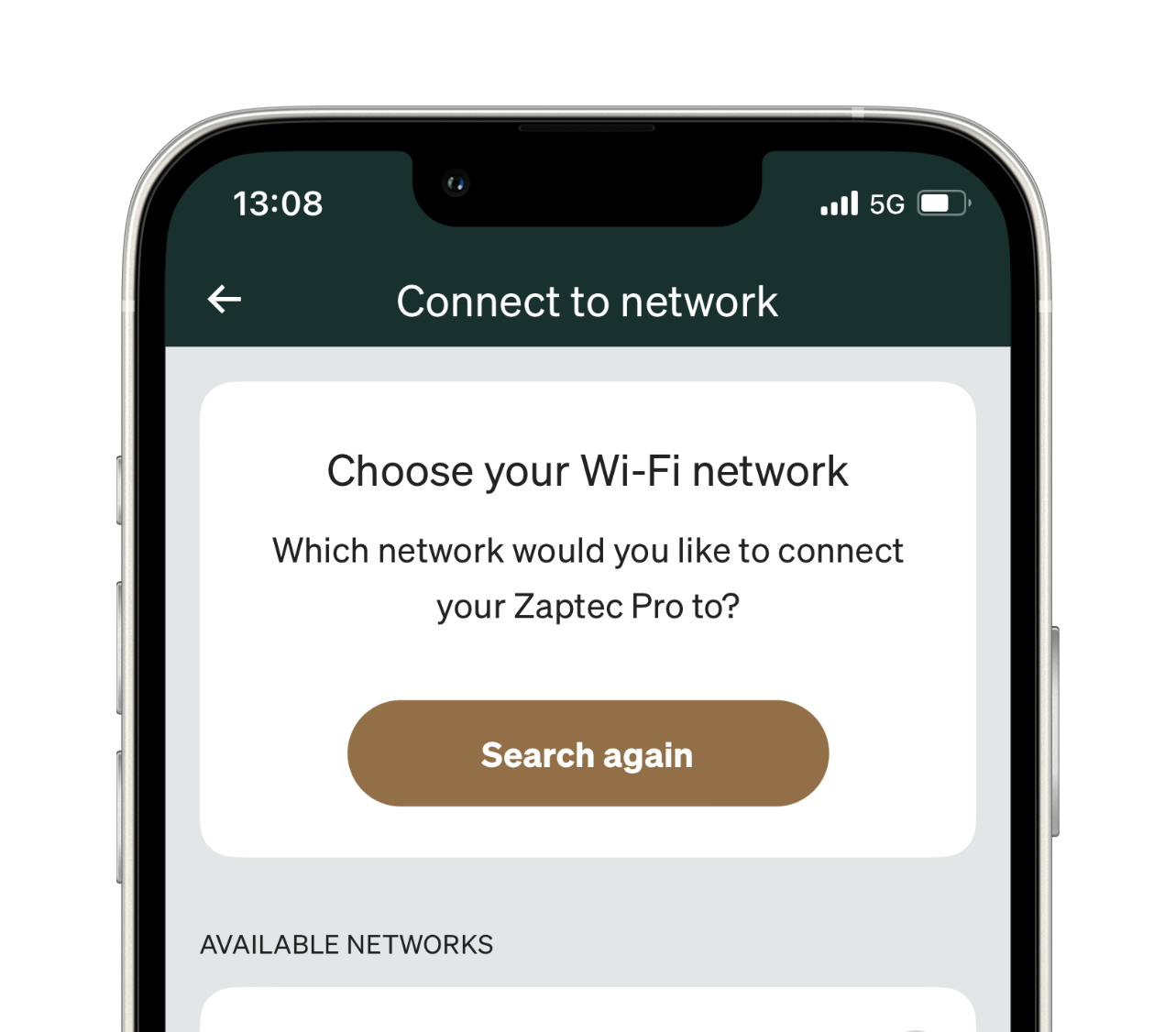

5. Trouvez le réseau que vous souhaitez utiliser et saisissez le mot de passe.
6. Appuyez sur Enregistrer.

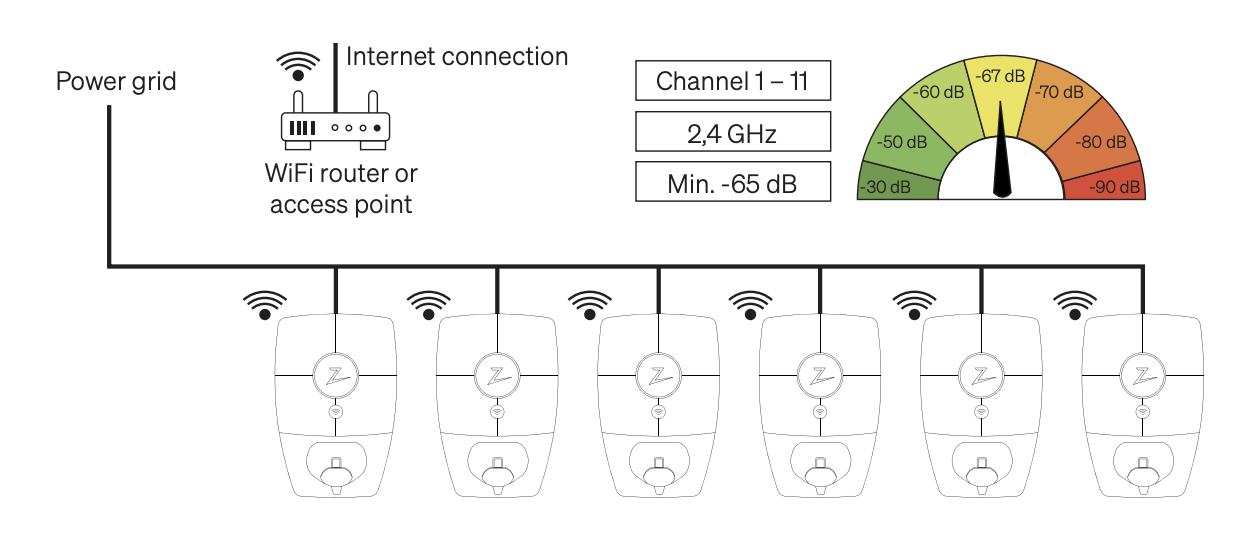

Conseils Wi-Fi

Pour garantir une bonne connexion, voici quelques conseils :

• Utilisez le Wi-Fi 2.4 GHz (b, g ou n). Vérifiez les paramètres de votre routeur pour vous assurer que cette option est activée.
• Réglez votre routeur sur un canal statique (1, 6 ou 11) au lieu de la sélection automatique pour éviter les interférences, surtout dans les zones avec plusieurs points d'accès (APs).
• Assurez-vous que la force du signal Wi-Fi près des stations de charge est d'au moins -75 dBm.
• Évitez les obstacles : De grands objets comme des murs ou des voitures peuvent bloquer le signal. Placez votre routeur dans un endroit où il peut couvrir la station de charge sans interférences.

Qu'est-ce qui peut affecter la force du Wi-Fi ?

La performance du Wi-Fi peut diminuer en raison de :

• Objets en mouvement comme des portes de garage ou des portails.
• Obstructions telles que des murs, des plafonds ou des voitures garées.
• Pensez à mesurer la force du signal à l'endroit où le chargeur sera installé pour éviter les surprises.

Pour de meilleurs résultats, n'hésitez pas à demander de l'aide à votre fournisseur de réseau pour trouver le meilleur emplacement pour vos points d'accès.

Comprendre la force du signal Wi-Fi

Le Wi-Fi est mesuré en dBm (décibels par milliwatt). Voici comment cela fonctionne :

• Une baisse de 3dBm divise la force du signal par deux, et une augmentation de 3dBm double cette force.
• Par exemple, un signal de -78dBm est seulement la moitié aussi fort que -75dBm, même si la différence semble petite.
• Sécurité WPA : WPA2 pour la Zaptec Pro



Utilisation de plusieurs points d'accès Wi-Fi (AP)

Si votre système dispose de plusieurs points d'accès :

• Utilisez des canaux différents pour chaque point d'accès afin de réduire les interférences.
• Donnez à chaque point d'accès un nom unique (SSID) pour vous assurer que les stations de charge se connectent au bon.
• Ajustement de la puissance : Le long portée (LR) est idéal à l'extérieur ; le court portée (SR) fonctionne mieux à l'intérieur. Réduisez la puissance pour les AP proches des stations de charge afin d'éviter les interférences.
• Liste blanche des chargeurs : Assignez l'adresse MAC de chaque station de charge à l'AP le plus proche pour éviter les connexions faibles. S'il y a plusieurs AP, il est avantageux de "mettre sur liste blanche" les adresses MAC des chargeurs pour chaque AP afin d'éviter que les chargeurs ne se connectent au même AP ou à un AP avec un faible signal.

Moins de points d'accès, bien placés, fonctionnent mieux que trop de points dans de mauvaises positions.

Recommandations pour le routeur

• Utilisez votre propre routeur industriel plutôt que celui fourni par votre FAI (Fournisseur d'Accès Internet).
• Un routeur industriel offre une meilleure stabilité et un meilleur contrôle sur les réglages.
• Informez votre FAI de votre configuration prévue pour éviter les interruptions.

DHCP

• Lors de l'installation avec des adresses IP dynamiques (DHCP), assurez-vous que le réseau est dédié aux chargeurs pour éviter de manquer d'adresses IP.
• Réduisez le temps de bail DHCP pour permettre une réattribution rapide des IP lorsque cela est nécessaire.
• Consacrez le réseau aux chargeurs pour éviter de manquer d'IP.

Connection au CPL (Courant Porteur en Ligne)

La communication par ligne électrique (PLC) utilise vos lignes électriques existantes pour le transfert de données, ce qui en fait une solution idéale pour l'installation de plusieurs stations de recharge. Voici comment procéder pour la connexion :

1. Dans l'application, depuis le menu Accueil, cliquez en haut à droite sur l'icône.
2. Sélectionnez Configurer les produits et utilisez le code PIN pour vous connectez à la borne via le Bluetooth.
3. Faites défiler vers le bas jusqu'à Paramètres Réseau.

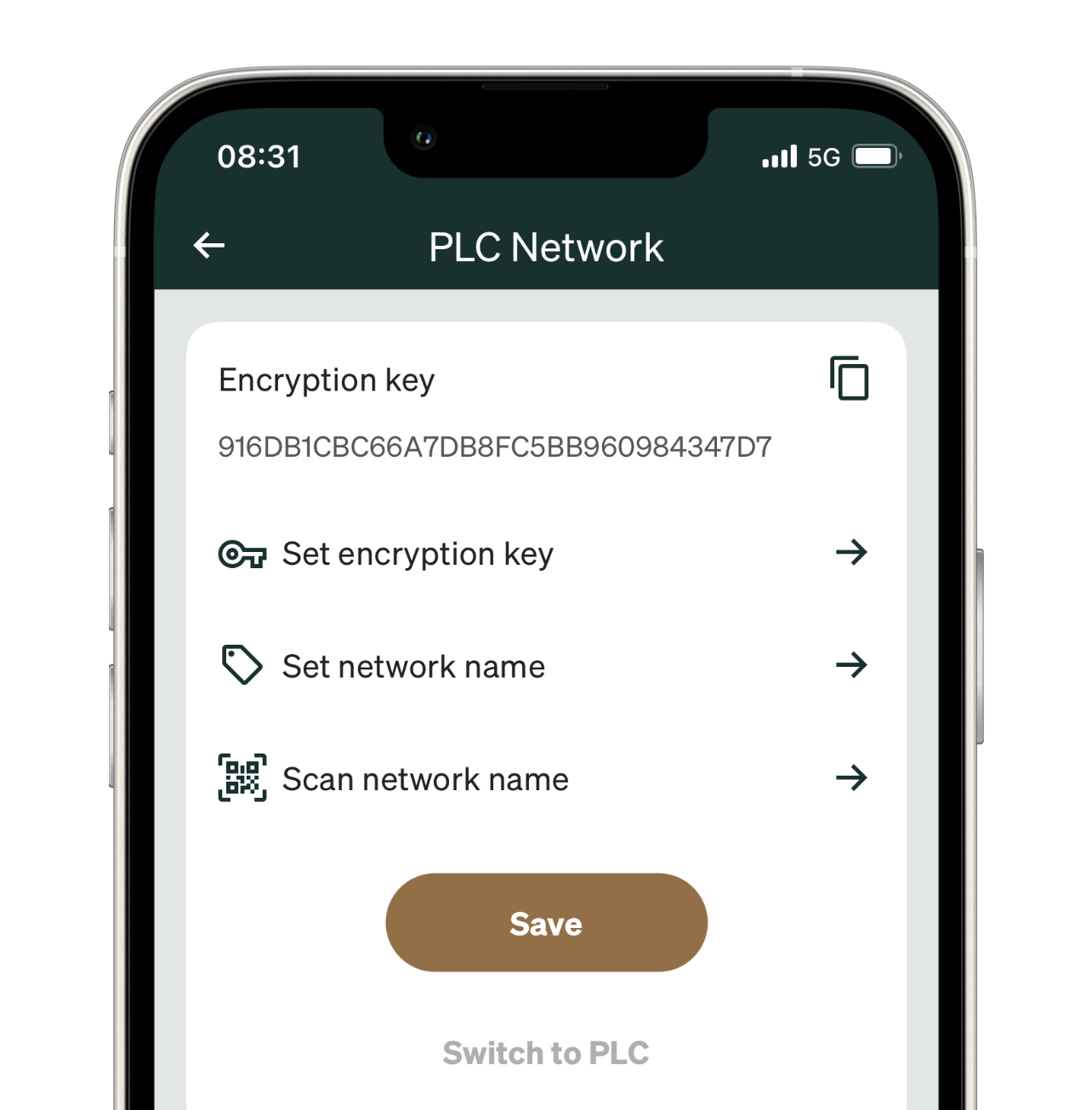

4. Appuyez sur Configurer le CPL.
5. Appuyez sur Scanner le nom du réseau.
6. Utilisez l'appareil photo pour scanner le code QR sur le module CPL. Les utilisateurs d'iPhone peuvent télécharger des images depuis la galerie.
7. Appuyez sur Enregistrer pour vous connecter au réseau.

Bonnes pratiques

• Utilisez un module PLC par cours/câble.
• Placez le module PLC près des stations de charge pour les longues distances.
• Zaptec Pro utilise les phases L1 et N pour la communication PLC. Utilisez également L1 et N lors de l'installation du module PLC. Connexion : N + L1 + PE.
• Dans le réseau informatique, connectez-vous uniquement aux deux phases alimentant L1 et N aux stations de charge (L1 et L3) + PE.
• Si les modules PLC sont entièrement cryptés, configurez les stations de charge comme décrit dans la procédure fournie avec le module PLC.

En savoir plus sur le réseau CPL et sa configuration


Connecter Zaptec Pro à 4G LTE-M

Le Zaptec Pro est équipé d'une eSIM 4G LTE-M intégrée qui se connecte automatiquement lorsque la station de charge est allumée. Les stations de charge Zaptec communiquent via le réseau 4G LTE-M de Telenor, conçu pour les appareils IoT à faible consommation d'énergie, offrant une connexion fiable, même dans les zones où la couverture 4G standard est limitée. L'eSIM est intégrée au chargeur et ne peut pas être remplacée ni partagée.

Pour configurer manuellement le 4G LTE-M :

1. Ouvrez l'application Zaptec et appuyez sur l'icône à trois points sur le Tableau de bord.
2. Sélectionnez Configurer les produits.
3. Utilisez le code PIN pour vous connecter au chargeur via Bluetooth.
4. Allez dans Paramètres réseau, appuyez sur Connecter à 4G, puis sur Enregistrer.



Voici quelques points à garder à l'esprit concernant la 4G LTE-M

• Couverture : Vérifiez que votre zone dispose d'une couverture 4G LTE-M pour un fonctionnement optimal. Consultez les cartes de couverture ou utilisez un chargeur Zaptec avec 4G LTE-M activé ou un appareil de test. Vous pouvez trouver des informations générales sur la couverture IoT ici : https://www.gsma.com/iot/deployment-map/
• Placement : Évitez de placer les stations de charge dans des endroits où des objets comme des murs épais ou du métal peuvent bloquer le signal. Testez la couverture dans différentes situations, par exemple, avec la porte du garage ouverte ou fermée.
• Sauvegarde : Ayez toujours une méthode de communication alternative, comme le Wi-Fi ou la communication par ligne électrique (PLC), prête en cas de problèmes avec le réseau LTE-M.

Mise à jour 3 février 2025 09:25
