Ce guide est destiné aux installateurs autorisés et fournit des instructions pour l'installation, la configuration et l'activation de Zaptec Go. Pour plus de détails, vous pouvez télécharger le manuel d'installation, ici.

Étape 1 : Installation physique

Zaptec Go nécessite un disjoncteur en amont et un RCD de type A (30mA) pour la protection contre les défauts à la terre en courant alternatif. Bien qu'il dispose d'une protection intégrée contre les défauts en courant continu de 6mA, un RCD de type A de 30mA est toujours requis pour chaque circuit.

Pour installer le Zaptec Go, suivez ces étapes :

1. Préparer l'installation
   • Retirer le capot avant de la station de charge.
   • Choisir le point d'entrée du câble (bas, haut ou arrière). Le bas est recommandé. Retirer le cache du trou.
2. Installer la station de charge
   • Faire passer le câble d'alimentation (max 6mm²) par le point d'entrée choisi. Pour les installations de 32A, utiliser une section de fil d'entrée de 6mm².
   • Fixer la station de charge à l'aide des quatre vis T20. Assurez-vous qu'elle est droite et montée sur une surface dégagée à la hauteur correcte.
3. Connecter le câble d'alimentation
   • Fixer le câble avec la pince à câble. Cliquez ici pour le gabarit de montage du Zaptec Go.
   • Retirer le capot du terminal en appuyant sur l'onglet de maintien et en le tirant vers le bas.
   • Dénuder 12mm d'isolation de chaque fil (les manchons sont optionnels).
   • Insérer les fils dans les bornes et appuyer sur tous les leviers pour les sécuriser.
   • Remplacer le capot du terminal.
4. Allumez l'alimentation de la station de charge. La lumière deviendra orange, indiquant qu'elle est prête à être configurée dans l'application Zaptec.

Étape 2 : Configurer Zaptec Go dans l'application

Téléchargez l'application Zaptec depuis l'App Store et Google Play, et connectez-vous avec votre compte d'installateur certifié Zaptec pour accéder à toutes les fonctionnalités de configuration (comme la remise au client, Zaptec Sense et l'enregistrement de la station de charge dans le Portail).

La borne doit être mise hors tension avant de changer le capot.

1. Lancer l'installation

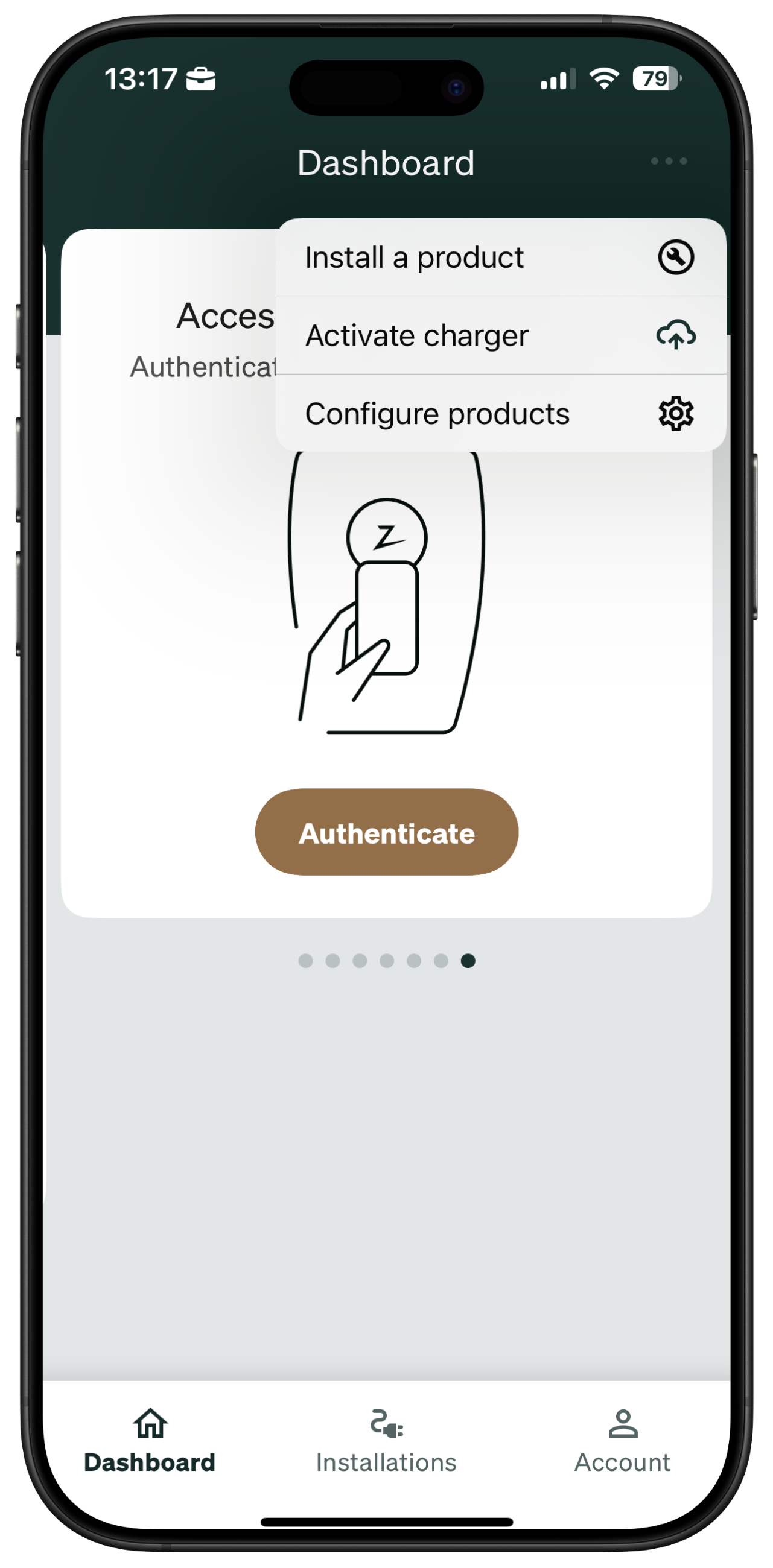

   • Ouvrir l'application > Appuyer sur l'icône à trois points (...) depuis le Tableau de bord > Sélectionner Installer un produit.
   • Choisissez Zaptec Go > scannez le code QRe affiché sur la station de charge ou utilisez le code QR imprimé sur l'autocollant PIN. Assurez-vous que le chargeur est allumé et que le Bluetooth est activé sur votre téléphone.
   • Si la numérisation échoue, appuyez sur l'icône à trois points (⋯) > Sélectionnez l'appareil dans la liste  > Choisissez le numéro de série du chargeur.




2. Compléter la configuration

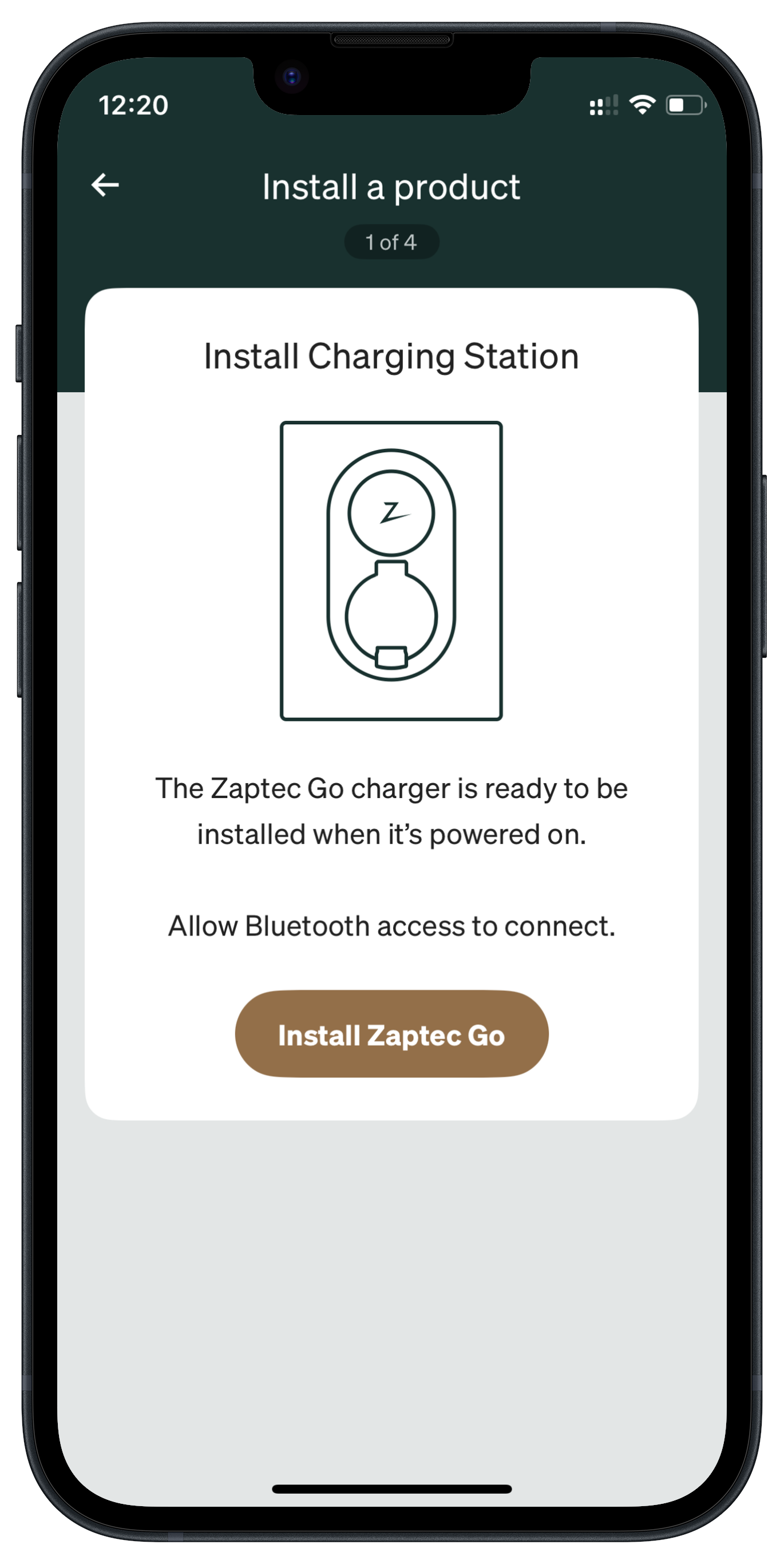

   • Appuyez sur Installer Zaptec Go > Entrez le PIN si demandé (trouvé sur la fiche de perçage ou le manuel d'utilisateur).

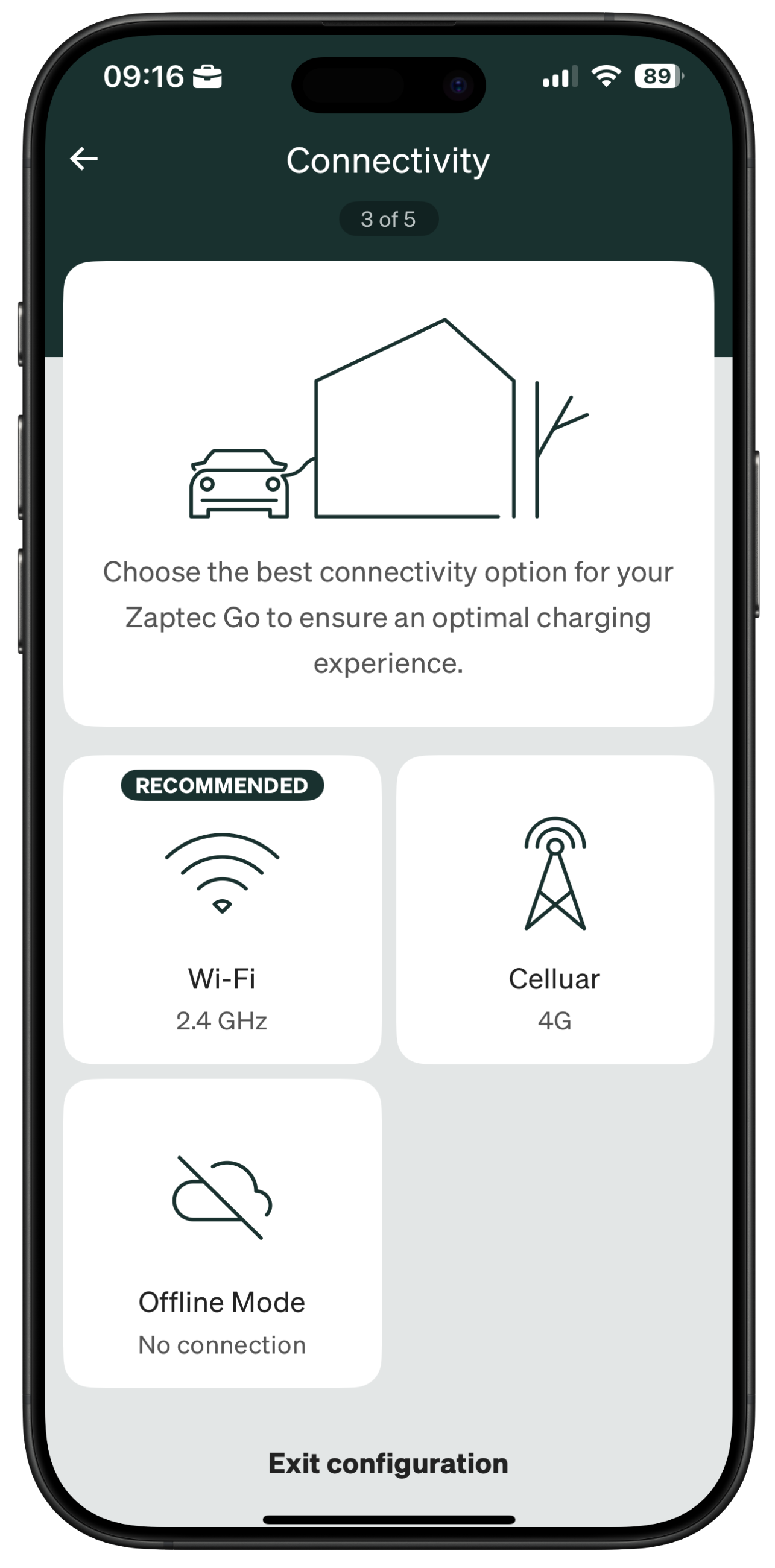

   • Choisissez l'option de connectivité pour la station de charge : Wi-Fi ou 4G LTE-M.

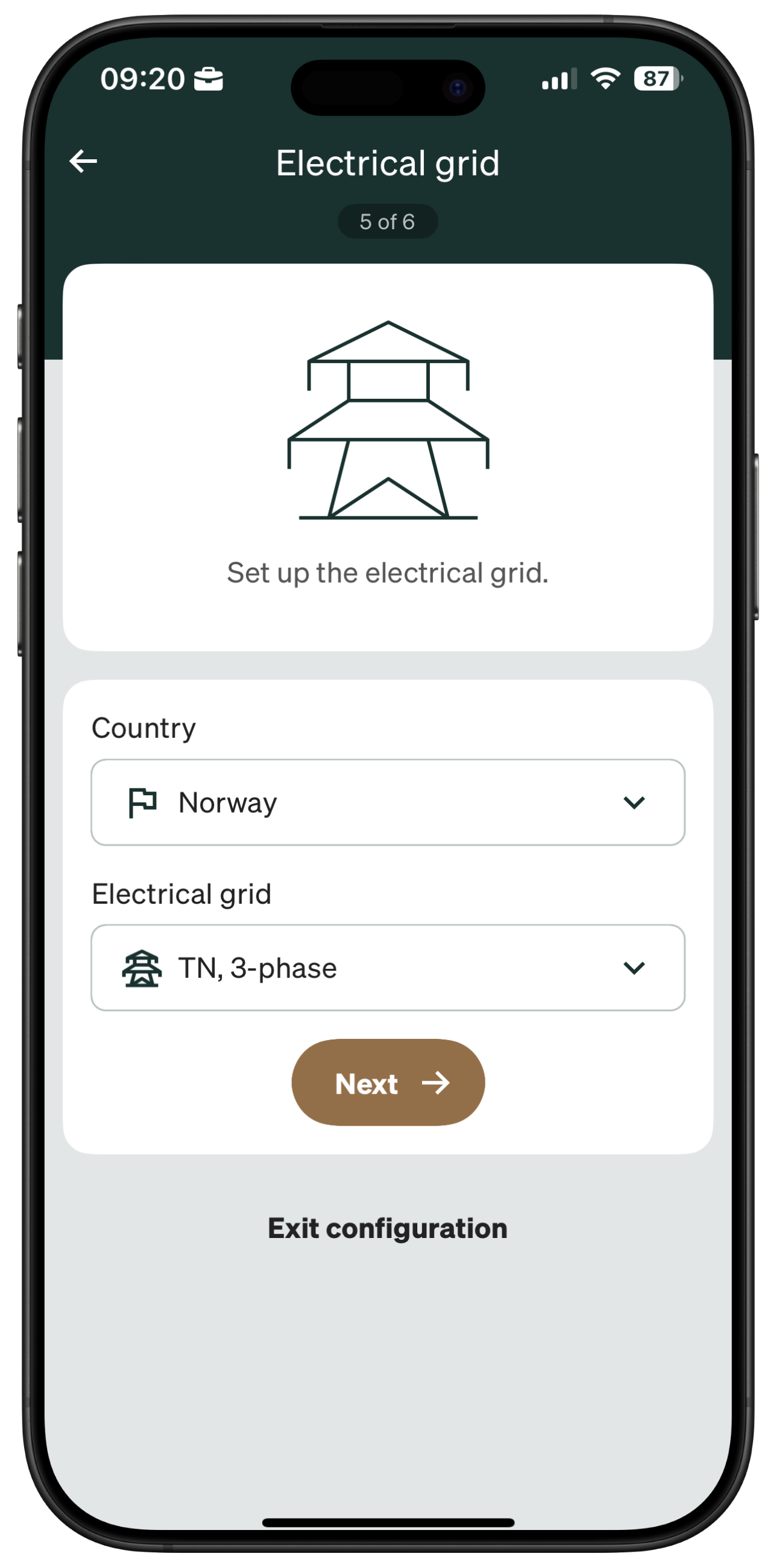

   • Spécifiez le pays et le type de réseau entrant (réseau TN ou IT, monophasé ou triphasé). Le chargeur tentera automatiquement de détecter le(s) type(s) de réseau appropriés pour vous, qui seront affichés comme "Recommandé".

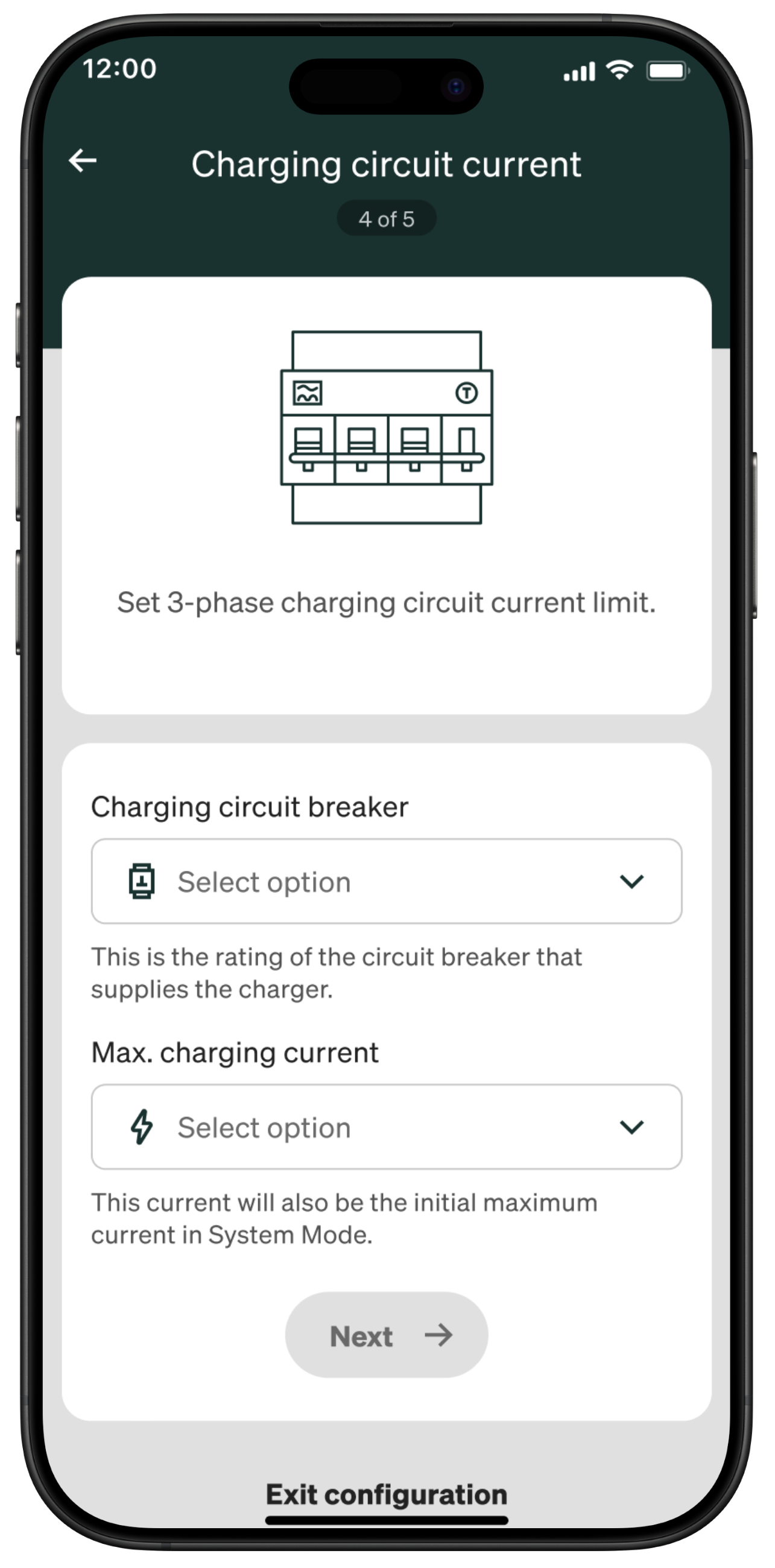

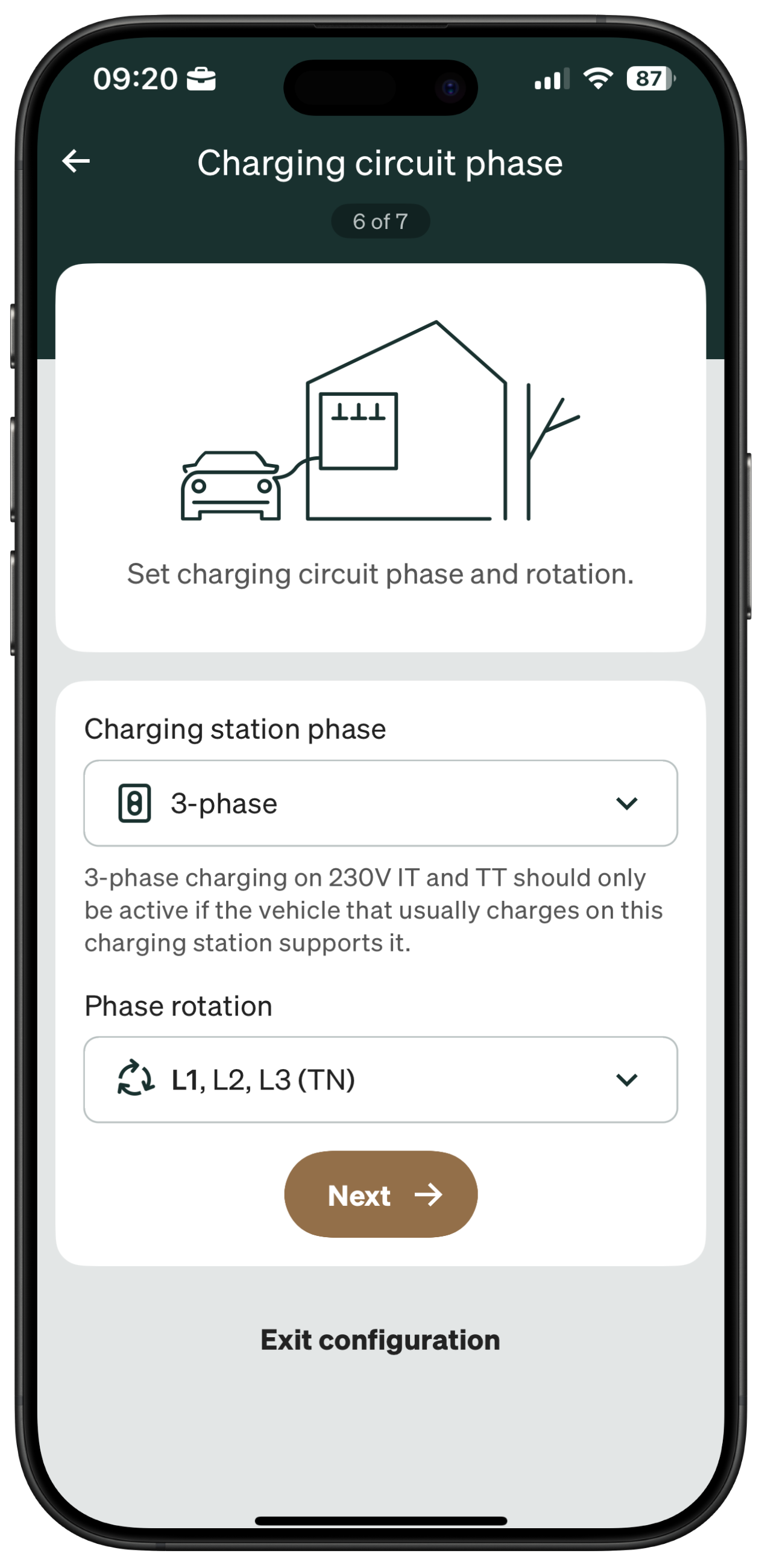

   • Spécifiez le nombre de phases (1 ou 3) et la rotation de phase. Confirmez également la valeur du disjoncteur et le courant de charge maximal autorisé pour le circuit électrique alimentant le chargeur.




   • Confirmer le calibre du disjoncteur et le courant de charge maximum pour le circuit alimentant le chargeur.
   • Vérifiez la lumière blanche sur la station de charge et testez son fonctionnement.




3. Optionnel : Activation pour le client
   • Si vous le souhaitez, activez le Zaptec Go pour le client en appuyant sur Activer maintenant, ou appuyez sur Activer plus tard.





Étape 3 : Activer Zaptec Go

Pour activer le Zaptec Go, vous aurez besoin du code PIN pour des raisons de sécurité et de l'adresse e-mail du propriétaire.

1. Démarrer l'activation

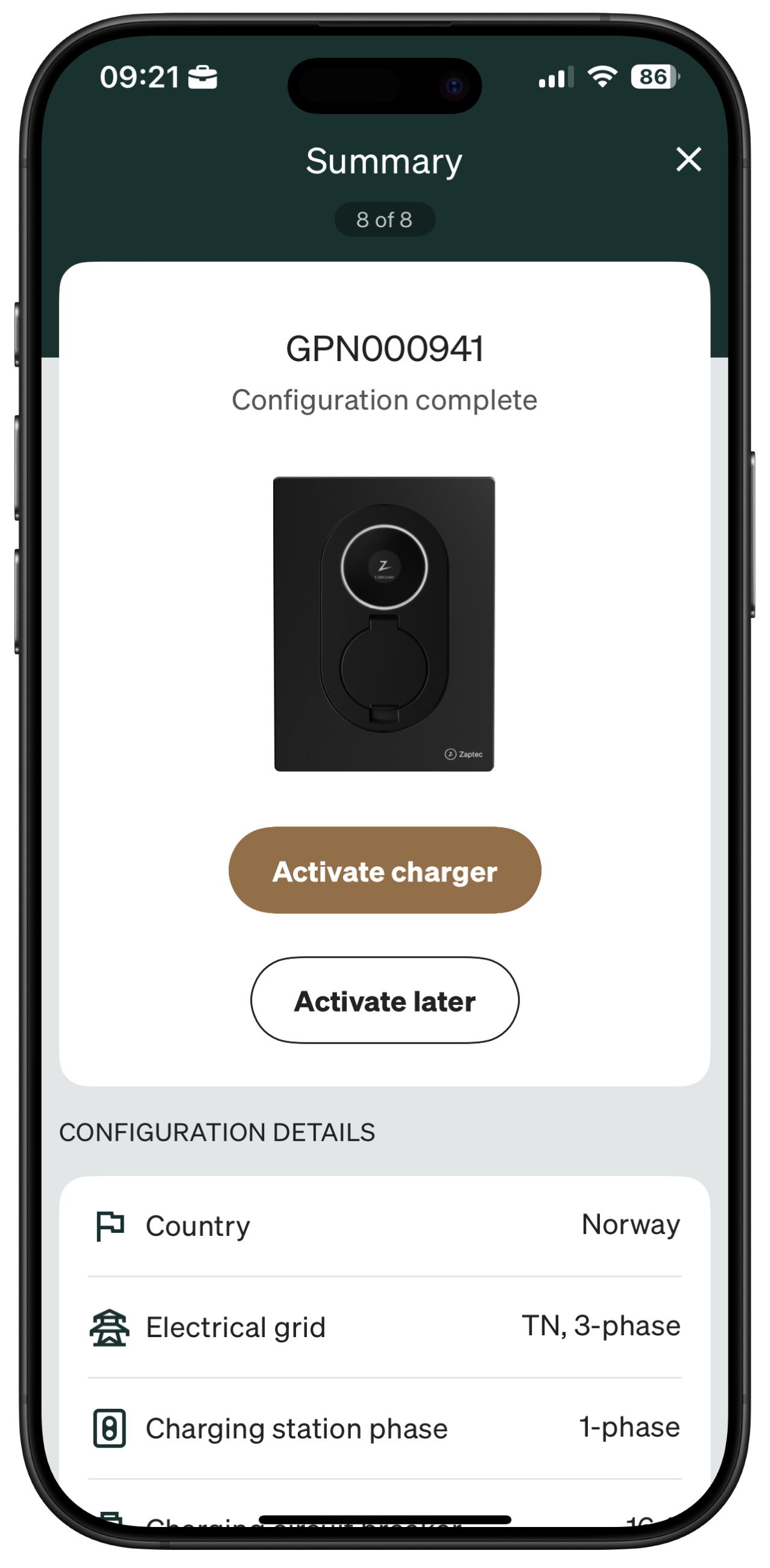

   • Depuis l'écran récapitulatif, appuyez sur Activer le chargeur (ou trouvez-le dans le menu Tableau de bord).
2. Entrez les détails

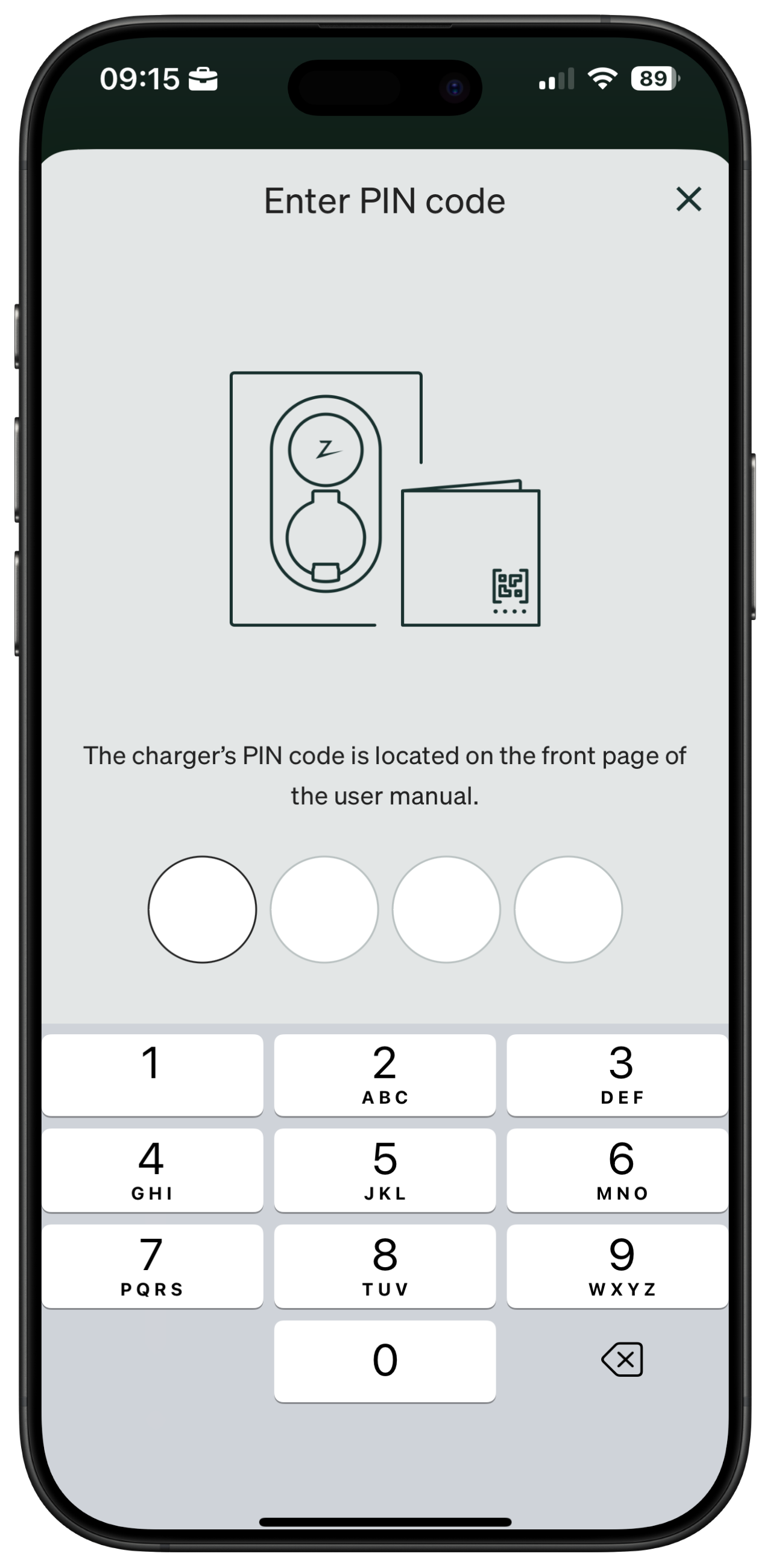

   1. Entrez le code PIN.

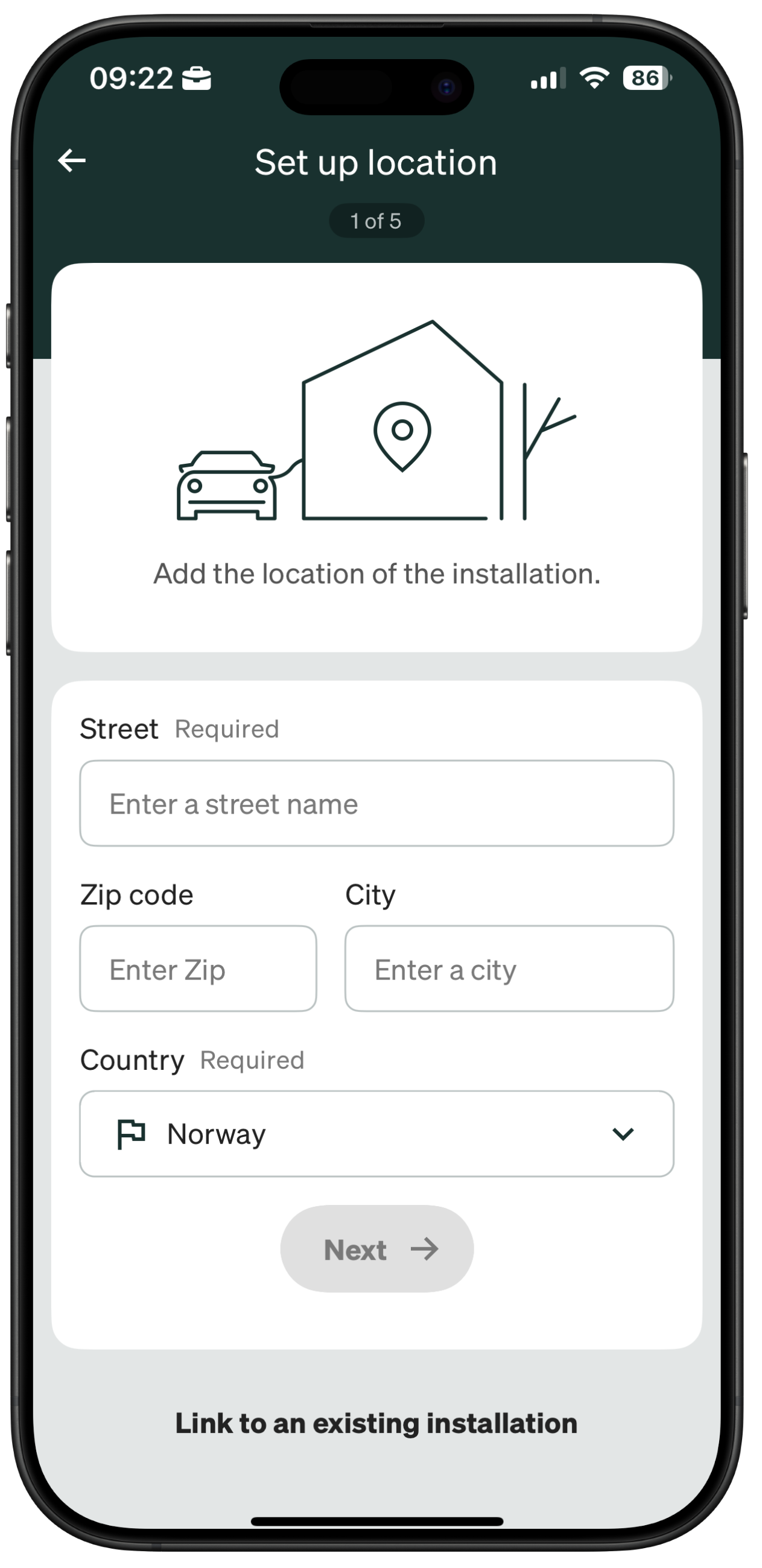

   2. Ajoutez les détails de localisation (le nom de la rue sera utilisé pour identifier l'installation dans le portail Zaptec).




3. Attribuer la propriété

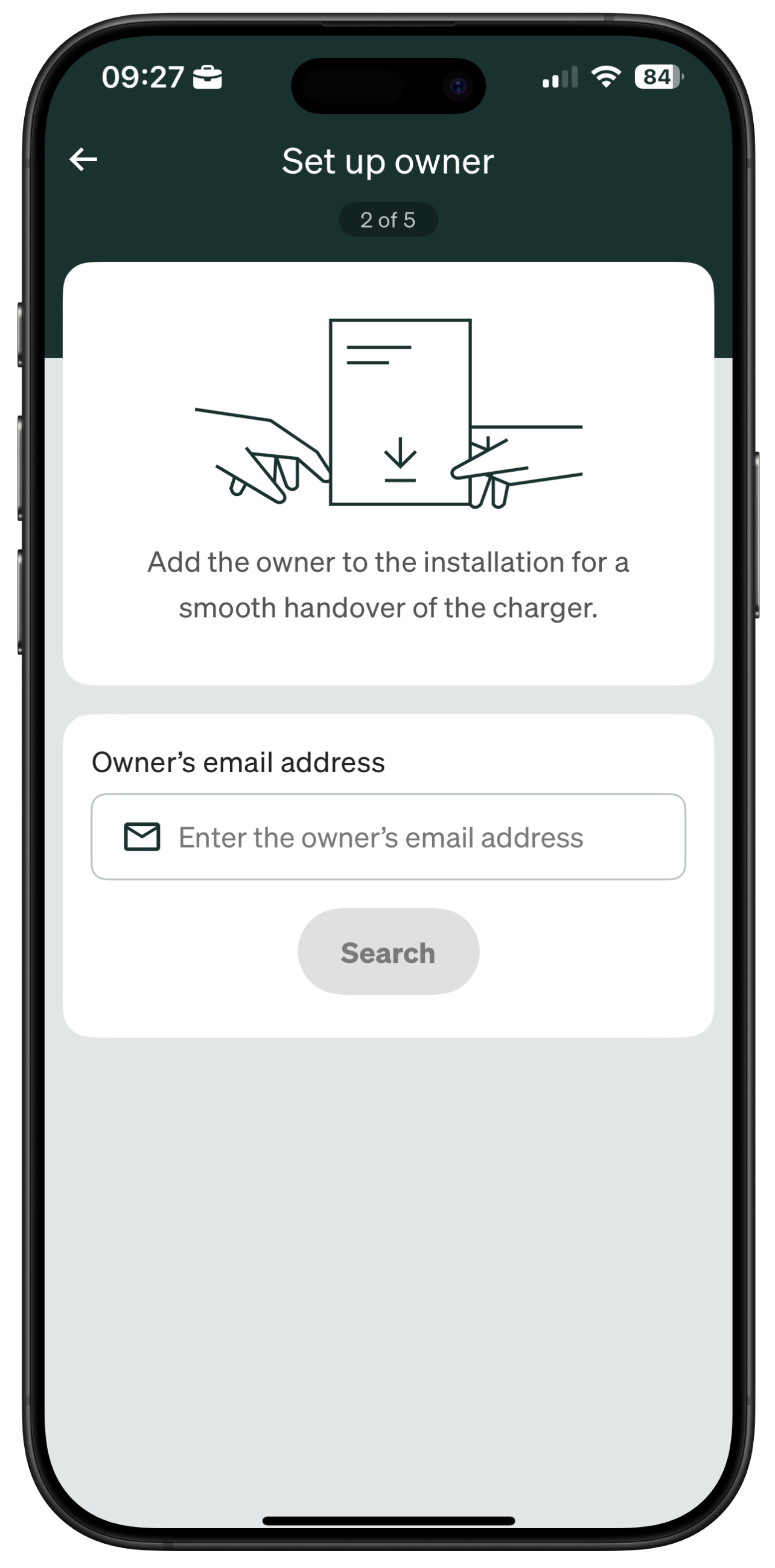

   • Entrez l'email du propriétaire (assurez-vous que les informations sont correctes, car elles ne pourront pas être modifiées ultérieurement).
   • Les propriétaires sans compte Zaptec recevront un email pour s'enregistrer ; les utilisateurs existants recevront une notification dans l'application.

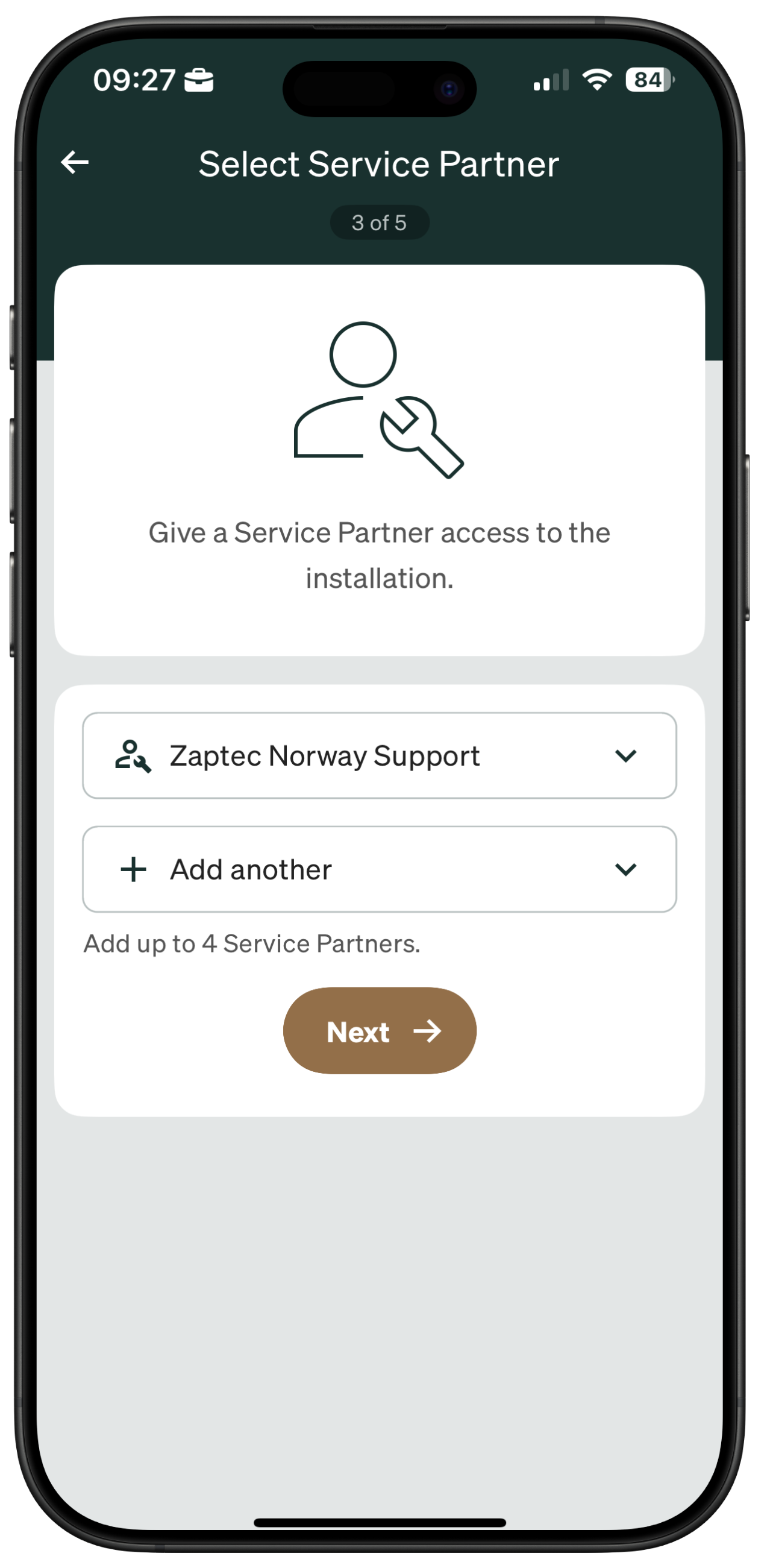

4. Confirmer l'accès du partenaire de service

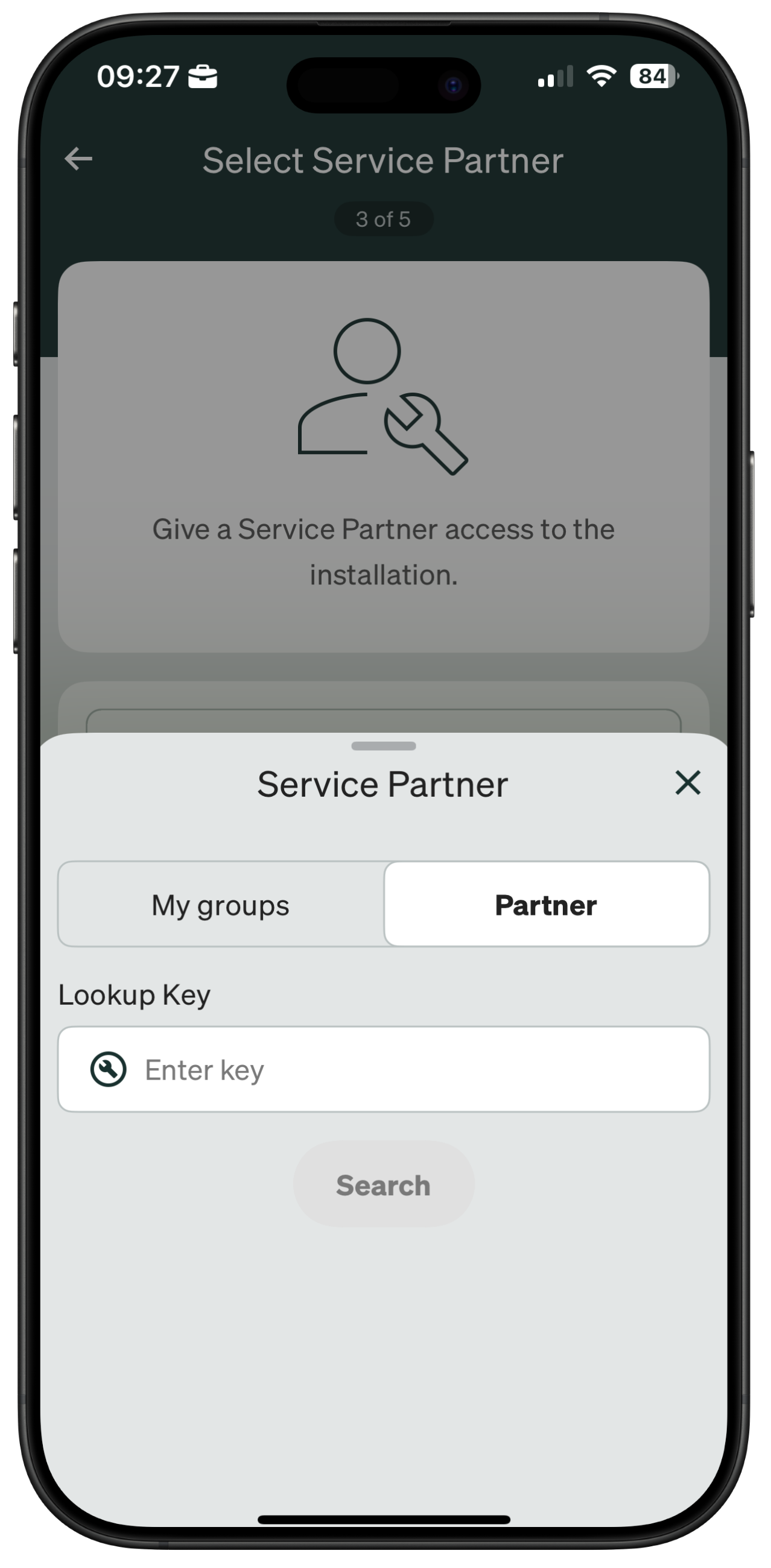

   • Par défaut, il s'agit de votre propre groupe Partenaire de service. Si vous installez au nom d'un autre partenaire de service, invitez-les plutôt. Appuyez sur Partenaire et entrez leur Code de recherche.




5. Finaliser l'installation

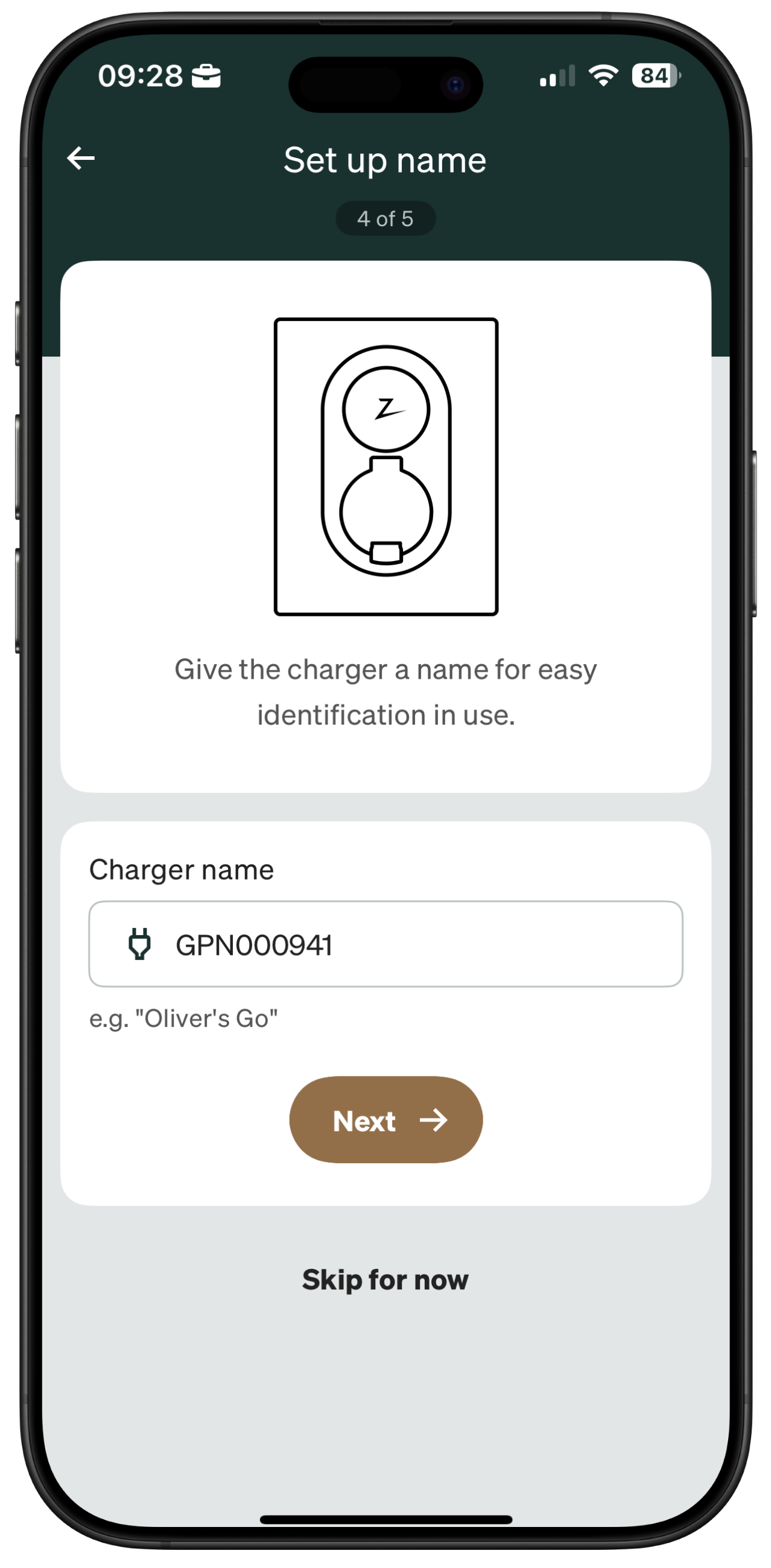

   • Donnez un nom à la station de charge (ou gardez le numéro de série par défaut) > Appuyez sur Terminé pour l'enregistrer dans le portail Zaptec.



Comment installer plusieurs chargeurs Zaptec Go

Vous pouvez installer jusqu'à trois chargeurs Zaptec Go par installation. Les chargeurs communiquent via le cloud pour un fonctionnement sans faille.

Chacun nécessite son propre disjoncteur et RCD de type A montés en façade, en veillant à ce que tous les disjoncteurs pour les circuits de charge aient la même valeur.

Configuration :

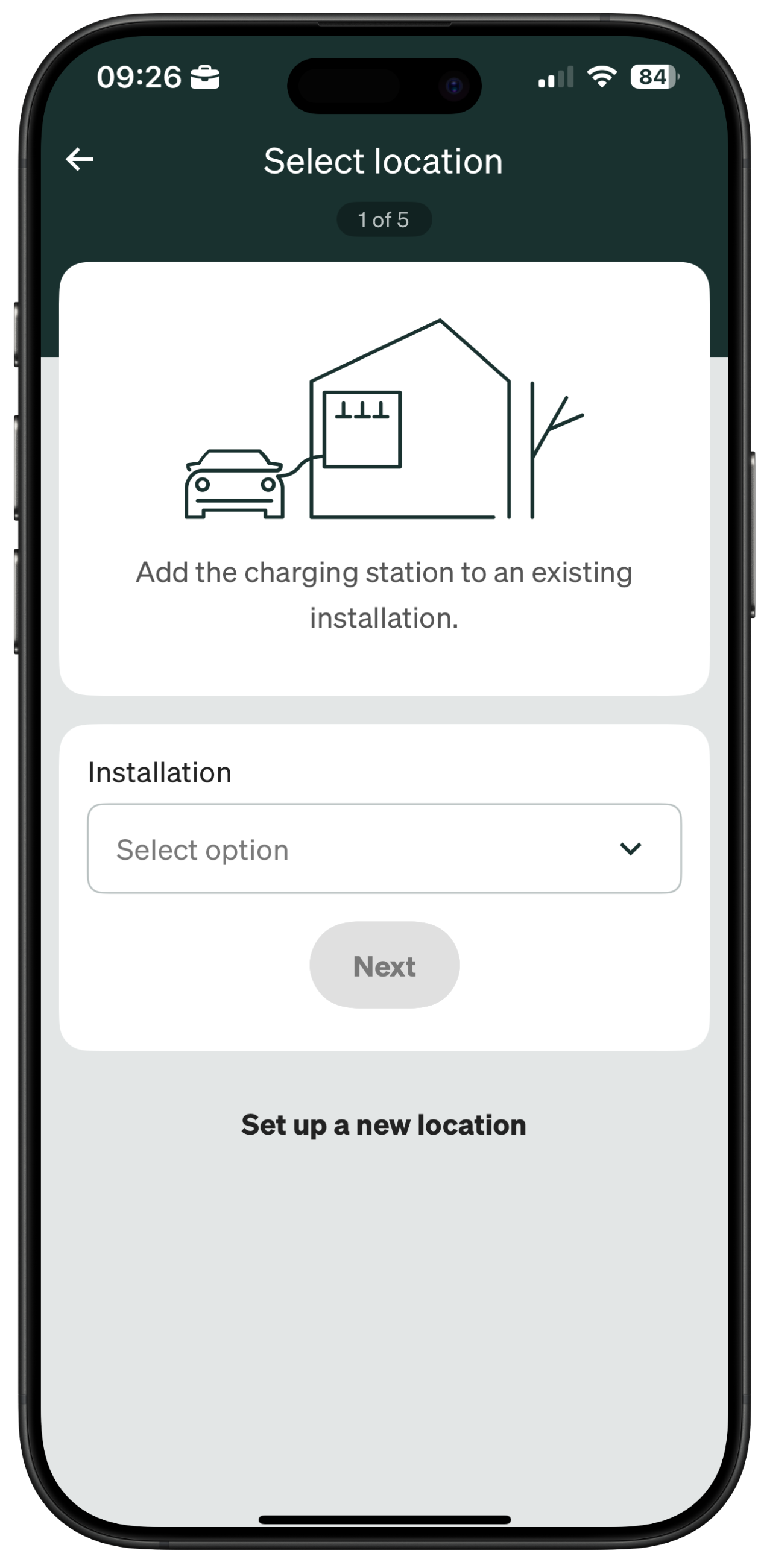

• Suivez les mêmes étapes de configuration que pour un chargeur unique. Pour activer le partage de charge lors de l'activation de chargeurs supplémentaires, appuyez sur Lier à une installation existante lors de l'étape 3 de l'activation et sélectionnez l'installation utilisée par le chargeur initial.
• Lors de la rotation des phases sur une installation triphasée, spécifiez la phase entrante (L1, L2 ou L3) connectée à la borne de phase 1 sur le chargeur via l'application Zaptec lors de la configuration.

Pour plus d'informations sur l'installation multiple, cliquez ici.

Vidéo d'installation

Regardez la vidéo ci-dessous ou suivez les étapes pour finaliser l'installation.

Mise à jour 17 février 2025 11:40
