Connection par CPL (Courant porteur en ligne)

Les bornes Zaptec Pro peuvent être connectées à un réseau Wi-Fi, LTE-M (4G) ou CPL.

Dans cet article, vous en apprendrez davantage sur l'utilisation et la mise en place d'un réseau CPL et de sa configuration pour des bornes Zaptec Pro.

Cliquez ici pour télécharger les instructions d'installation.



Qu'est-ce que le CPL ?

Le Courant Porteur en Ligne (CPL) est une méthode de communication qui utilise le réseau électrique local (230V) pour connecter à Internet des appareils compatibles avec le Courant Porteur. La borne Zaptec Pro est compatible avec le Courant Porteur.

Un module CPL est un convertisseur de communication : il transforme une connexion Internet filaire (câble réseau Ethernet) en une connexion Internet via le réseau électrique local (courant porteur).

Les Zaptec Pro raccordées sur le même réseau électrique que le module CPL pourront ainsi recevoir le courant porteur et être connectée à Internet. Il devient ainsi possible de connecter les bornes en filaire, sans la nécessité de câbler chaque borne d'une installation.




Module CPL



👉 Cliquez ici pour voir comment cela fonctionne en théorie. Notez que dans cette vidéo l'installateur utilise un module CPL domestique standard. Zaptec recommande d'utiliser le module CPL rail DIN fourni par Zaptec pour plus de fiabilité.



Installation

Le module CPL est monté sur rail DIN. Il est raccordé d'une part au câble d'alimentation des bornes de recharge, et d'autre part à un câble Ethernet standard. Il est recommandé d'installer un disjoncteur de 10A devant le module CPL. Le module CPL est généralement installé après le disjoncteur protégeant le câble d'alimentation des bornes de recharge, mais les borniers de connexion sont de 1,5 à 2,5 mm2. Cela simplifie également tout dépannage et redémarrage du module PLC.

Pour garantir la fiabilité :

  • Au moins un module CPL par circuit d'alimentation des bornes de recharge
  • Chaque module CPL peut prendre en charge jusqu'à environ 30 bornes
  • Installer le module CPL à proximité des bornes de recharge
  • Éliminer/isoler les sources de bruit du réseau
  • Utiliser uniquement les borniers de connexion marquées L1-N-PE
  • S'assurer que la terre (PE) est en bon état

☝️ Nous vous recommandons d'installer le module CPL dans un boîtier à proximité des bornes de recharge. En effet, une longue distance peut affecter la force du signal. La longueur du câble ne doit jamais dépasser 90 mètres. Cependant, la distance recommandée variera en fonction d'autres facteurs, tels que le type de réseau, le nombre de bornes de recharge et les perturbations provenant du réseau électrique. Par exemple, par rapport aux systèmes TN, un système IT nécessite une distance plus courte.



☝️ Les bornes de recharge communiquent via CPL sur la phase L1 et le neutre N. Le module CPL ne doit donc pas être connecté en triphasé. Il est important que les bornes Zaptec Pro soient raccordées de la même façon sur le réseau triphasé : l'ordre des phases doit être le même pour l'ensemble des bornes de recharge. Connecter le CPL en triphasé ou utiliser L2 ou L3 prolongera la longueur du câble, ce qui peut réduire la force du signal.

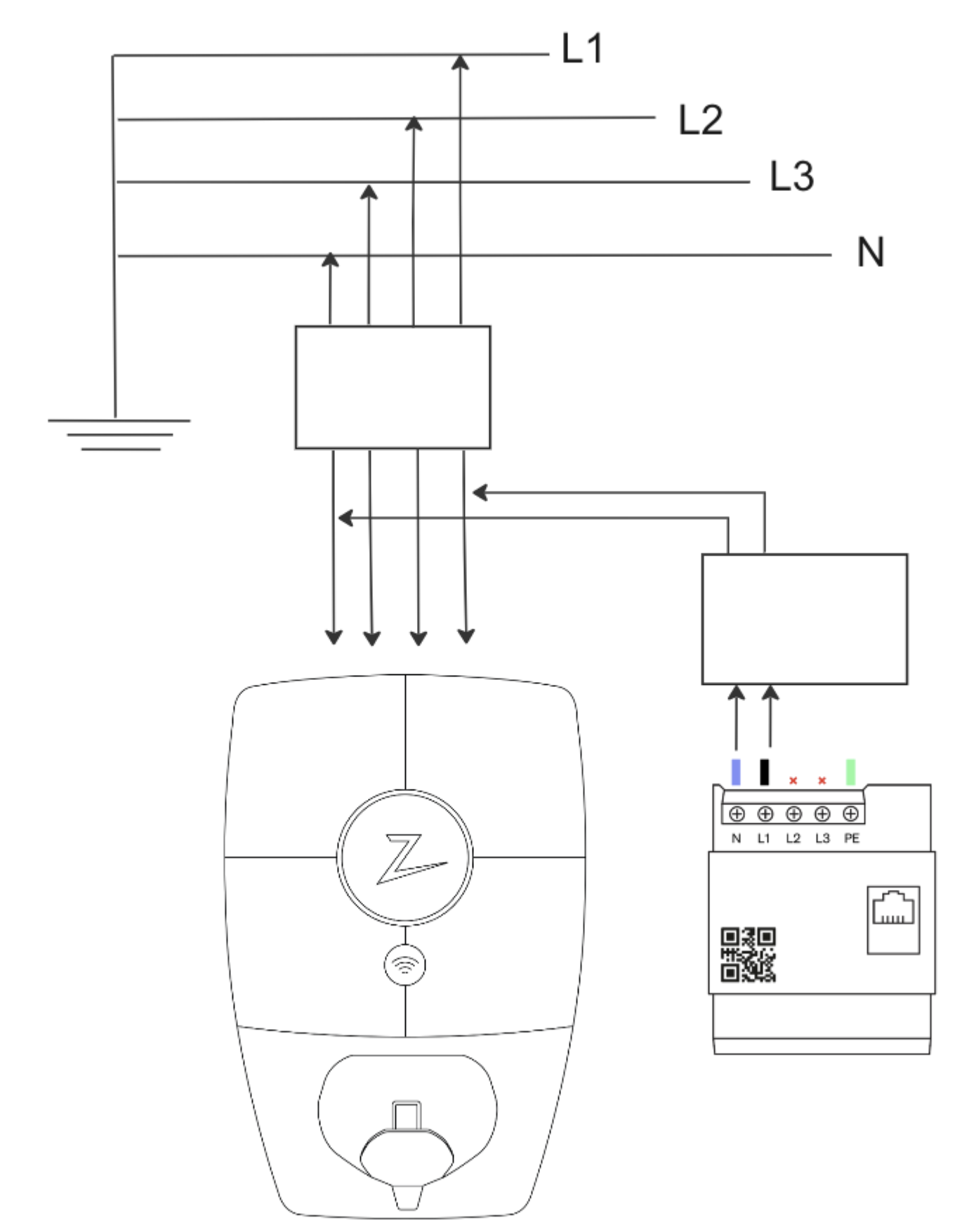

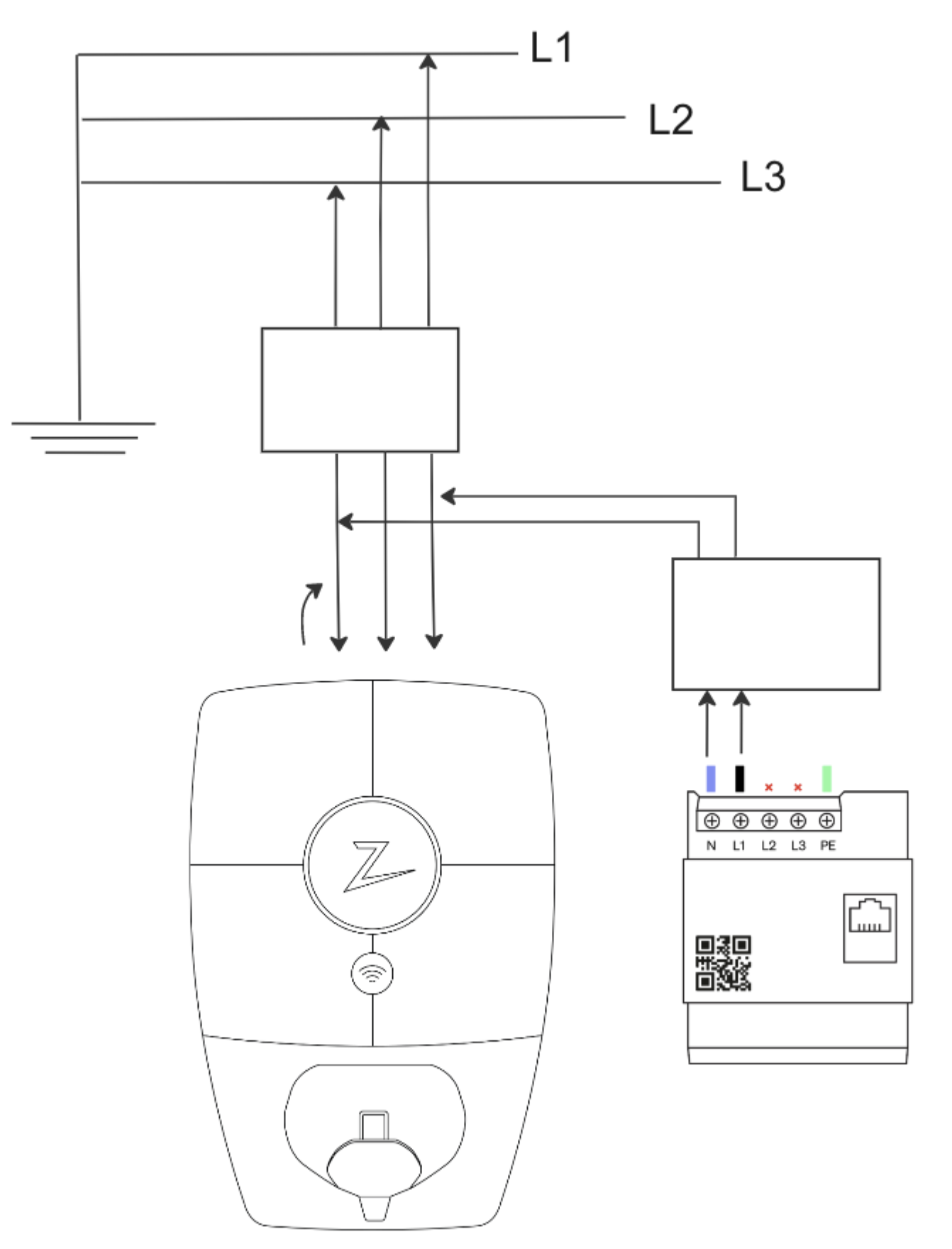

         Connexion en régime TN                                                   Connexion en régime IT

Screenshot_2023-01-10_at_22.52.58.png                        Screenshot_2023-01-10_at_22.59.21.png





Configurer le module CPL

Une fois le module CPL installé, vous devrez connecter les bornes de recharge au réseau CPL.

Si vous avez acheté le module après novembre 2019, il est pré-chiffré avec un code QR, mais s'il a été acheté avant novembre 2019, il est non chiffré et sans code QR.

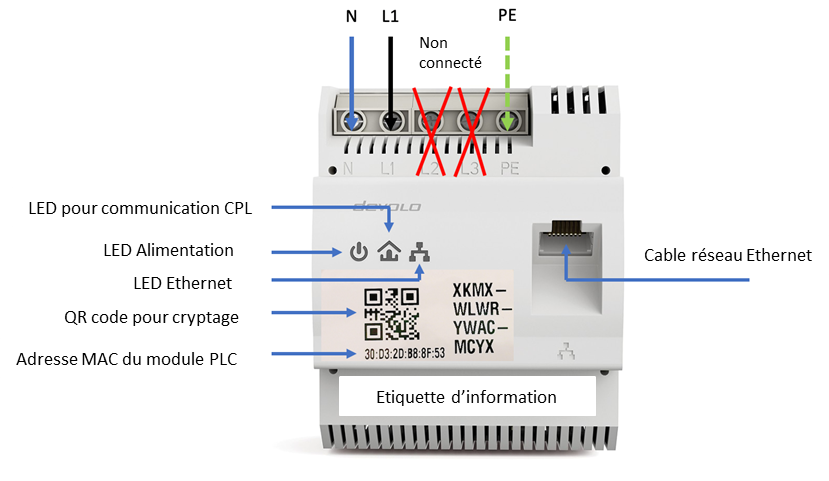

Après novembre 2019 :

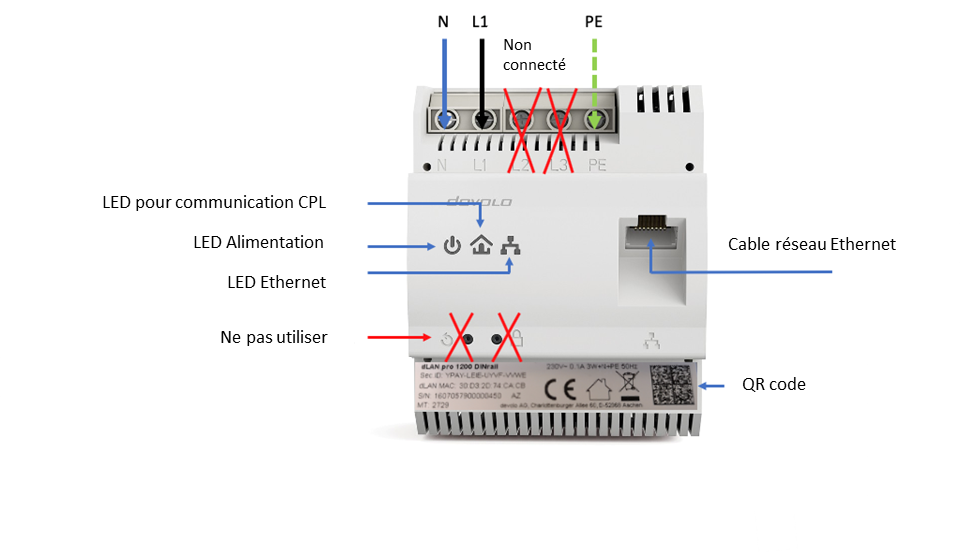

Avant novembre 2019 :

Quel que soit le module que vous possédez, vous devez utiliser l'application Zaptec pour la configuration.

Suivez les étapes ci-dessous pour connecter la borne de recharge au module CPL à l'aide du code QR :

  1. Ouvrez l'application Zaptec et connectez-vous à votre compte Zaptec.
  2. Depuis l'écran d'accueil, appuyez sur l'icône 3_dots_.png en haut à droite.
  3. Sélectionnez Configurer le produit et connectez-vous à la borne de recharge via Bluetooth.

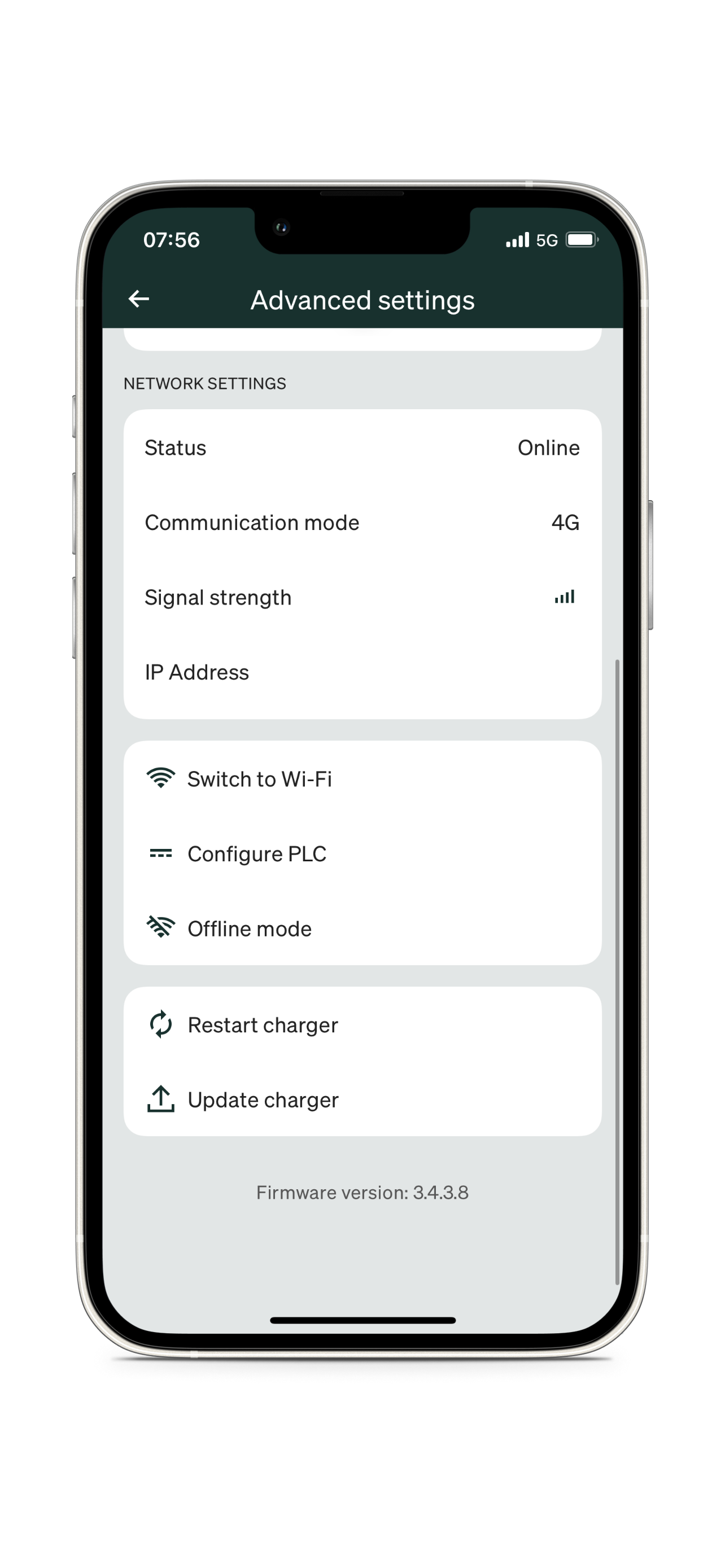

  4. Faites défiler vers le bas jusqu'aux paramètres réseau. Appuyez sur Configurer le CPL.

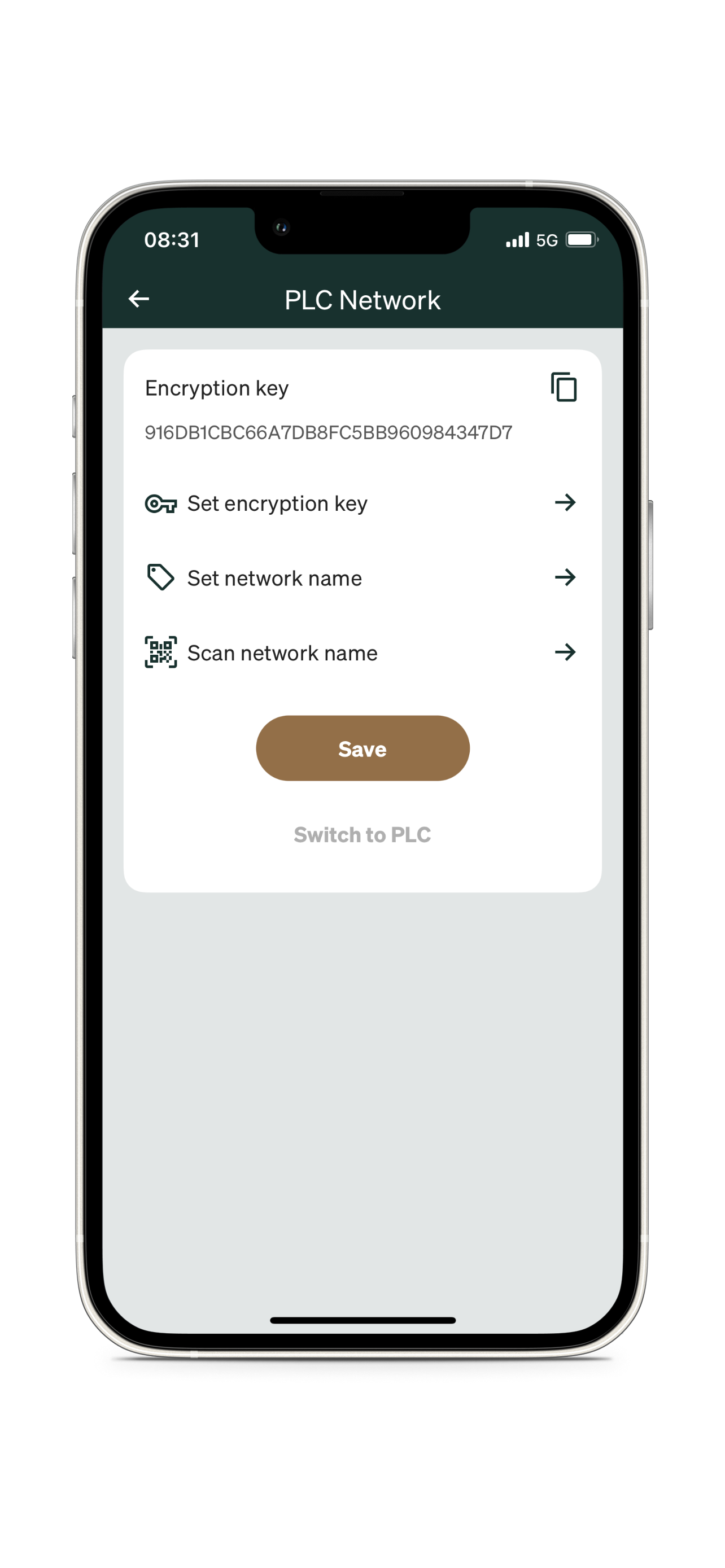

  5. Appuyez sur Scanner le nom du réseau.
  6. Utilisez l'appareil photo pour scanner le code QR sur le module CPL ou téléchargez une image depuis la galerie.
  7. Appuyez sur Enregistrer pour vous connecter au réseau.

Remarque ! Ces étapes doivent être répétées pour chaque borne de recharge à connecter au module CPL.


Vidéo tutoriel sur la configuration du réseau CPL sur un Zaptec Pro 👇



Utiliser la clé de réseau existante pour ajouter une autre borne de recharge

Le module PLC acheté avant novembre 2019 est non-chiffré et sans code QR.



  1. Copier la clé réseau à partir d'une borne de recharge en ligne
  2. Dans l'application, depuis l'écran d'accueil, appuyez sur l'icône3_dots_.pngen haut à droite.
  3. Sélectionnez Configurer le produit et attendez que l'application détecte les bornes de recharge via Bluetooth.

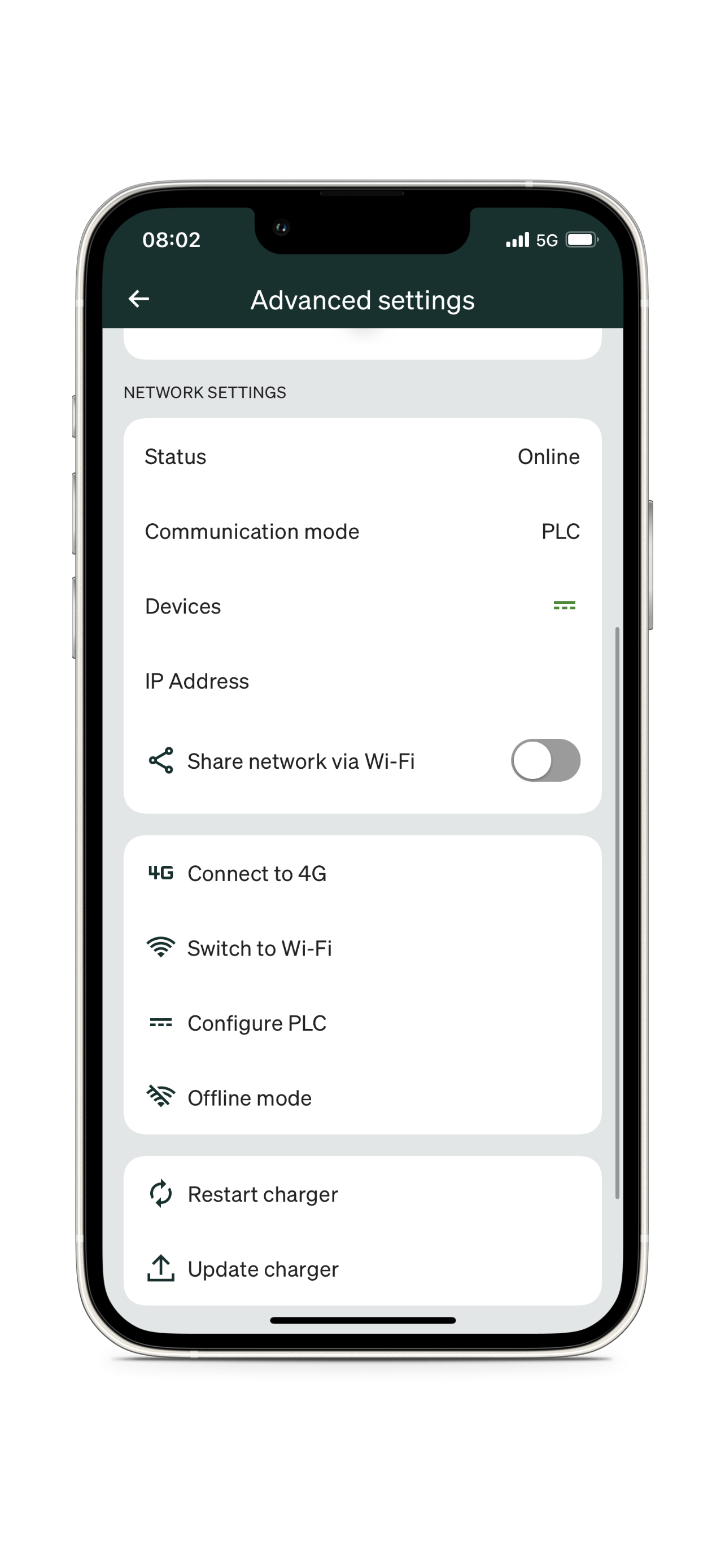

  4. Faites défiler vers le bas jusqu'aux paramètres réseau. Appuyez sur Configurer le CPL et copiez la clé de réseau.
  5. Suivez ensuite la même procédure sur la nouvelle borne de recharge et collez la clé de réseau dans le dernier paragraphe sous Définir la clé de réseau. N'oubliez pas d'appuyer sur Enregistrer.



Indicateur lumineux

 mceclip1.png Vert Le CPL est connecté à l'alimentation
 mceclip1.png Eteint Le CPL n'est pas connecté à l'alimentation
 mceclip2.png Rouge Le CPL communique avec la/des bornes de recharge
 mceclip2.png Vert Le CPL ne communique pas avec les autres unités du réseau CPL. Cela peut être dû au fait que les bornes de recharge ne sont pas chiffrées avec la même clé de chiffrement que le CPL
 mceclip3.png Vert Le CPL est connecté au routeur du réseau.
mceclip3.png Eteint

Le CPL n'est pas connecté à un port ouvert du routeur. Même s'il communique avec le routeur, cela ne signifie pas qu'il a accès à Internet.



Dépannage

Voici les facteurs qui peuvent affecter la force du signal du réseau CPL :

  1. Longueur totale du câble

La longueur du câble a un effet direct sur la force du signal des bornes de recharge.

En plus d'avoir un module CPL par câble d'alimentation, il est important de prendre en compte l'emplacement du module CPL.

Si l'alimentation provenant du tableau électrique est située loin des bornes de recharge, le module CPL doit être placé plus près des bornes de recharge.

Les bornes de recharge communiquent avec le CPL uniquement entre L1 + N + PE.

La connexion sur les bornes L2 et L3 entraîne une augmentation de la longueur du câble sur lequel les appareils tentent de communiquer.

  1. Nombre d'appareils connectés

Un module CPL a une limite sur le nombre d'appareils avec lesquels il peut communiquer. Dépasser ce nombre entraînera une communication instable via le CPL. Il est donc important d'isoler la communication CPL sur chaque câble en chiffrant le module CPL et les bornes de recharge associées.

La recommandation générale est de limiter à 30 bornes de recharge par module CPL. Il faut au moins un module CPL par câble.

  1. Conditions de mise à la terre

La communication CPL utilise sa connexion à la terre pour positionner la plage de fréquences.

Sans connexion à la terre, la portée de communication CPL sera considérablement réduite.

Si la connexion à la terre est insuffisante ou affectée par des facteurs externes tels que des défauts de terre, cela peut empêcher le CPL de maintenir une qualité de signal suffisante pour une communication stable.

  1. Pannes de courant locales

Les perturbations provenant de sources externes, comme les convertisseurs de fréquence, peuvent être difficiles à identifier, mais cela peut être limité en installant un filtre avant le module CPL.
