Qu'est-ce que le CPL ?

Le courant porteur en ligne (CPL) est une méthode de communication qui utilise le réseau électrique local (230V) pour fournir une connexion Internet à d'autres appareils CPL (comme les stations de recharge Zaptec Pro). Le module CPL convertit une connexion Ethernet standard (câble réseau) en un signal envoyé via le réseau électrique local (ligne électrique), éliminant ainsi le besoin de câbles réseau séparés pour chaque chargeur.

• Regarder : Présentation théorique de la PLC.
  La vidéo utilise un adaptateur CPL domestique standard. Pour de meilleurs résultats, utilisez le module CPL sur rail DIN fourni par Zaptec.

Exigences et bonnes pratiques

Pour garantir la fiabilité :

• Au minimum un module CPL par circuit.
• Chaque module CPL peut supporter jusqu'à environ 30 chargeurs.
• Assurez-vous que la terre de protection (PE) est en bon état.
• Zaptec Pro est câblé en triphasé, mais le module CPL doit toujours être câblé en monophasé (L1-N-PE). Les stations de recharge communiquent via CPL sur L1 et N.
• Maintenez le même ordre de phases sur l'ensemble du système de recharge.
• Si la longueur du câble est importante, vous pourriez avoir besoin de plusieurs modules CPL sur le même circuit pour maintenir la puissance du signal.

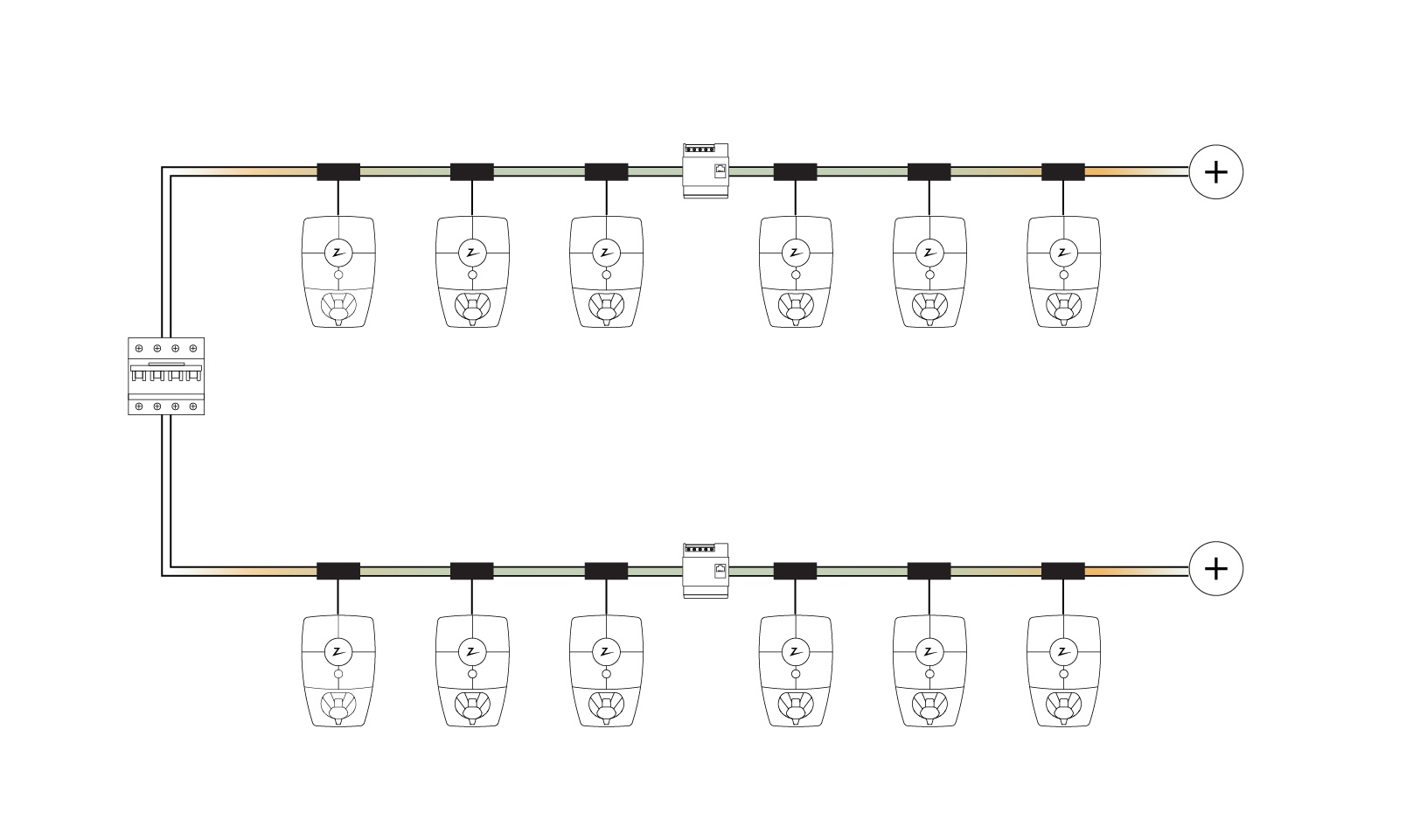

• Installez le module CPL dans un boîtier proche des stations de recharge, de préférence au milieu de l'installation pour une distribution uniforme du signal.
• La longueur du câble ne doit jamais dépasser 90 mètres.
• Éliminez ou isolez les sources de bruit du réseau.
• Ne connectez pas le CPL en triphasé ni aux phases L2, L3, car cela augmente la longueur du câble et réduit la puissance du signal.

Les longues distances peuvent affecter le signal. La longueur de câble recommandée peut varier selon le type de réseau, le nombre de chargeurs et le bruit provenant du réseau électrique. Par exemple, les systèmes IT nécessitent des longueurs de câble plus courtes que les systèmes TN.

Comment installer le module CPL

Zaptec Pro est câblé en triphasé, et le CPL est câblé en monophasé. Si les modules CPL sont entièrement cryptés, configurez les stations de recharge comme décrit dans la procédure fournie avec le module CPL. Dans le tableau ci-dessous, vous pouvez voir les schémas d'installation pour les réseaux TN et IT/TT.

1. Montez le module CPL sur un rail DIN, proche des stations de recharge, de préférence au milieu de l'installation pour une distribution uniforme du signal.
2. Connectez-le au câblage principal d'alimentation et à un câble Ethernet standard.
3. Il est recommandé d'installer un fusible 10A avant le module CPL.
4. Le module est généralement monté après un circuit 63A, mais les bornes de connexion sont de 1,5-2,5 mm². Cela facilite également le dépannage et le redémarrage du module CPL.

Schémas de câblage


        Connexion système TN                                                      Connexion système IT

Configuration du module CPL

Après le montage du CPL, connectez les stations de recharge au réseau CPL en utilisant l'application Zaptec.

Les modules achetés après novembre 2019 viennent précryptés avec un code QR.
Les modules achetés avant novembre 2019 nécessitent une saisie manuelle de la clé.

Étapes (à répéter pour chaque station de recharge)

1. Ouvrez l'application Zaptec et appuyez sur l'icône à trois points (en haut à droite).
2. Sélectionnez Configurer les produits et connectez-vous via Bluetooth en utilisant le code PIN.
3. Allez dans Paramètres réseau > Configurer CPL.
4. Appuyez sur Scanner le nom du réseau et utilisez la caméra pour scanner le code QR sur le module CPL. (Les utilisateurs d'iPhone peuvent importer des images depuis la galerie).
5. Appuyez sur Enregistrer pour connecter.

Utiliser la clé réseau existante pour ajouter une autre station de recharge :

1. Ouvrez l'application Zaptec et appuyez sur l'icône à trois points (en haut à droite).
2. Sélectionnez Configurer les produits et connectez-vous via Bluetooth en utilisant le code PIN.
3. Copiez la clé réseau d'une station de recharge en ligne.
4. Suivez la même procédure sur la nouvelle station de recharge et collez la clé réseau dans le dernier paragraphe sous Définir la clé réseau. N'oubliez pas d'appuyer sur Enregistrer.

Voyant indicateur du module CPL


Icône	Couleur	Statut
	Vert	Le CPL est alimenté
	Pas de lumière	Le CPL n'est pas alimenté
	Rouge	Le CPL communique avec le(s) chargeur(s)
	Vert	Le CPL ne communique pas avec d'autres unités sur le réseau CPL. Cela peut être dû au fait que les chargeurs ne sont pas cryptés avec la même clé de cryptage que le CPL
	Vert	Le CPL est connecté au routeur réseau
	Pas de lumière	Le CPL n'est pas connecté à un port ouvert sur le routeur. Même s'il communique avec le routeur, cela ne signifie pas qu'il a accès à Internet.

Dépannage

Facteurs pouvant affecter la puissance du signal du réseau CPL :


Longueur du câble

• La longueur du câble a un effet direct sur la puissance du signal des stations de recharge.
• Utilisez au minimum une unité CPL par circuit/câble.
• Placez le module CPL proche des stations de recharge, surtout si l'alimentation depuis le tableau électrique est éloignée.
• Les stations de recharge communiquent avec le CPL uniquement entre L1 + N + PE.
• Une connexion sur les bornes L2 et L3 entraînera une augmentation de la longueur du câble que les appareils essaient de communiquer.


Nombre d'appareils connectés

• Un module CPL a une limite sur le nombre d'appareils avec lesquels il peut communiquer. La recommandation générale est de 30 stations de recharge par module CPL.  Dépasser ce nombre entraînera une communication instable via le CPL.
• Isolez la communication CPL sur chaque circuit en cryptant le module CPL et les stations de recharge associées.
• Au minimum une unité CPL par circuit/câble.

Conditions de mise à la terre

• La communication CPL utilise la connexion de terre pour positionner la plage de fréquences. Une mauvaise mise à la terre réduit la portée et la stabilité.
• Si la connexion de terre est insuffisante ou affectée par des facteurs externes comme des défauts de terre, cela peut empêcher le CPL de maintenir une qualité de signal suffisante pour une communication stable.

Bruits électriques et coupures de courant locales

• Le bruit provenant de sources externes, comme les convertisseurs de fréquence, peut perturber les signaux CPL.
• Cela peut être difficile à cartographier, mais peut être limité en installant un filtre avant le module CPL.
