Ce guide s'adresse aux installateurs autorisés. Il explique comment configurer, installer et paramétrer la borne de recharge Zaptec Pro. Les instructions supposent que vous avez des connaissances techniques et électriques. Vous pouvez télécharger le manuel d'installation ici.
Pour ajouter des installations et des bornes de recharge au Zaptec Portal , votre compte Zaptec doit être connecté à un groupe d'utilisateurs Zaptec avec un accès service. Cela nécessite de suivre notre formation technique pour devenir installateur certifié. En savoir plus sur Zaptec Academy ici ou contactez le support pour obtenir de l'aide.
1. Préparer l'installation dans le Zaptec Portal

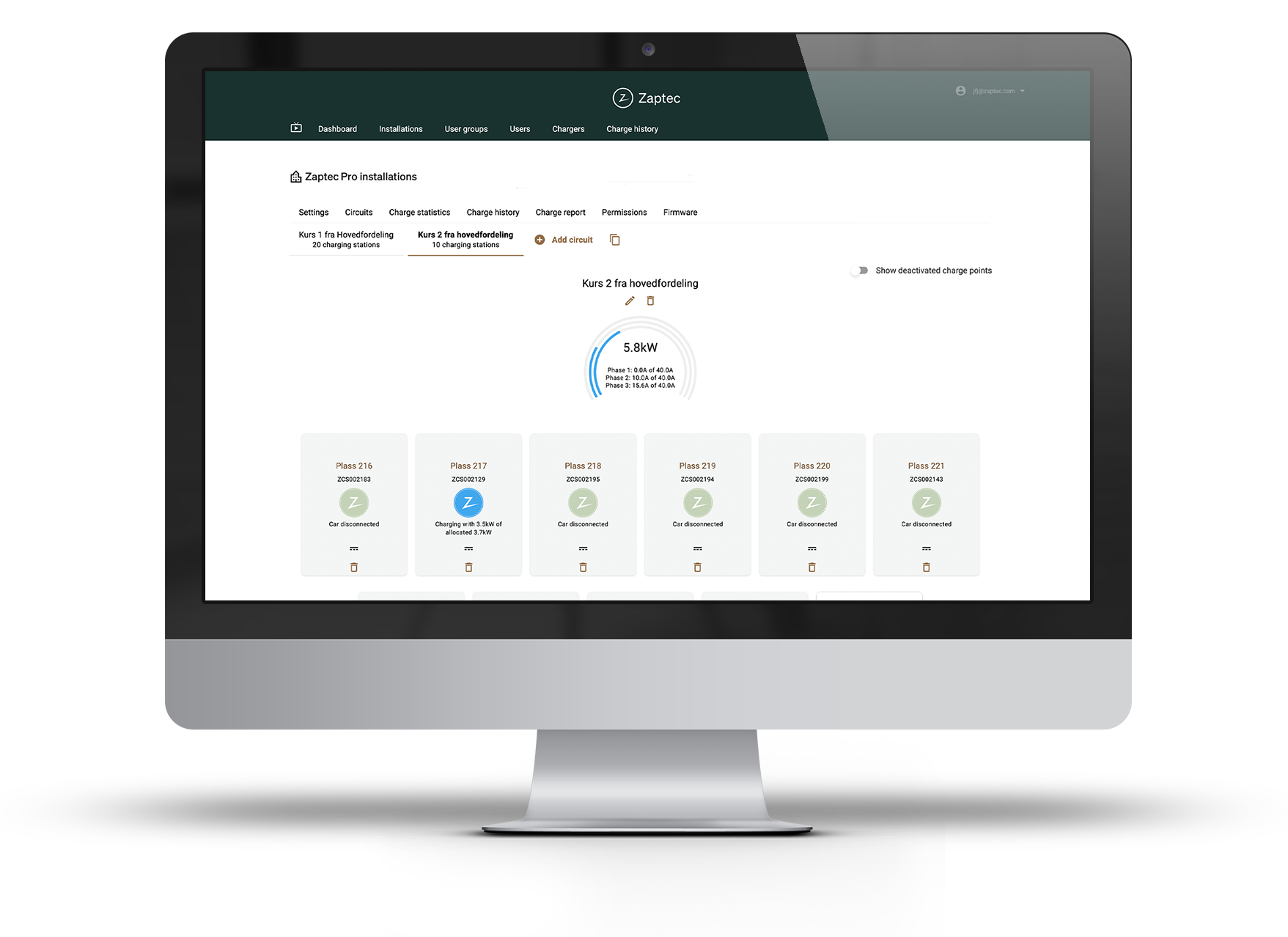

Avant l'installation physique, enregistrez les bornes de recharge dans le Zaptec Portal. Cela garantit que l'appareil pourra se connecter au cloud après l'installation. En savoir plus ici.
- Connectez-vous au Zaptec Portal avec votre compte installateur.
- Créez une installation, des circuits et des points de charge ou ajoutez la borne de recharge à l'installation concernée.
2. Installer le Zaptec Pro
Outils requis :
- Clé à douille 8 mm
- Clé à douille 7 mm
- Clé Allen 4 mm
- Tournevis Torx T10
Étapes :
- Fixez la plaque arrière sur une surface plane.
- Connectez les fils électriques selon le système électrique de votre site. Utilisez un multimètre pour tester toutes les connexions.
- Retirez le cache avant.
- Placez la borne de recharge sur la plaque arrière et fixez-la.
- Mettez sous tension l'alimentation. Le voyant s'allumera en jaune, puis en vert après 2-3 minutes.
Notes d'installation
Il existe quatre variantes de connexion possibles, selon que vous utilisez une alimentation triphasée ou monophasée, et selon que votre installation est sur un réseau TN, TT ou IT. Quel que soit le réseau, toutes les plaques arrière doivent être connectées de la même manière. Développez chaque onglet ci-dessous pour en savoir plus avant de continuer.
Ne pas chaîner les chargeurs

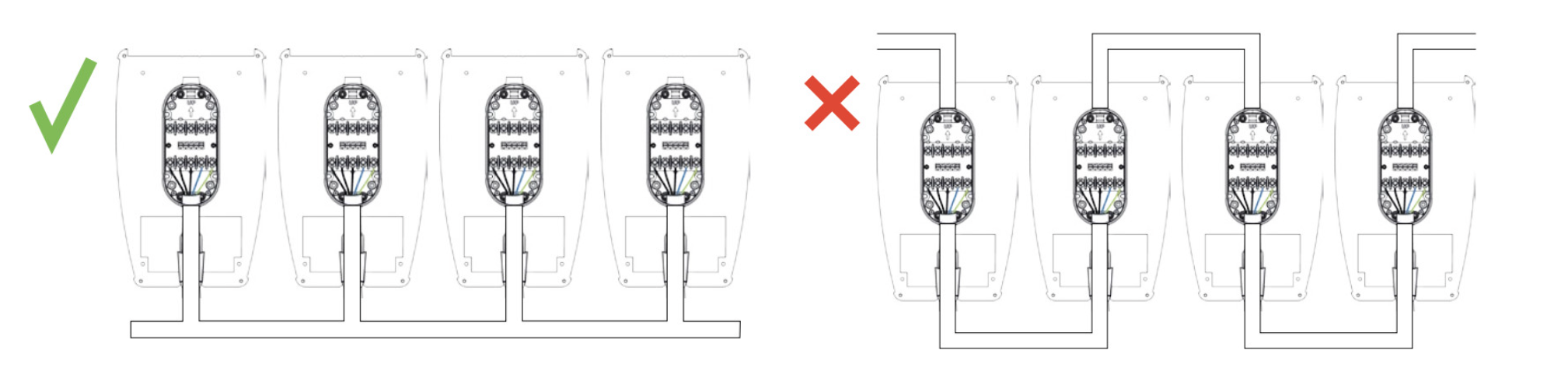

La plaque arrière est conçue pour une connexion de 63A, mais pas pour un passage de 63A. Par conséquent, le circuit doit alimenter toutes les bornes de recharge sans passer par aucune des plaques arrière.
Ne pas inverser les phases sur les plaques arrière
Connectez toutes les plaques arrière de la même manière. Lors de l'installation des bornes Zaptec Pro, ne faites pas tourner les phases sur la plaque arrière (L1, L2, L3) ; cela pourrait faire sauter le fusible et entraîner un mauvais fonctionnement de la charge et de l'équilibrage des phases.

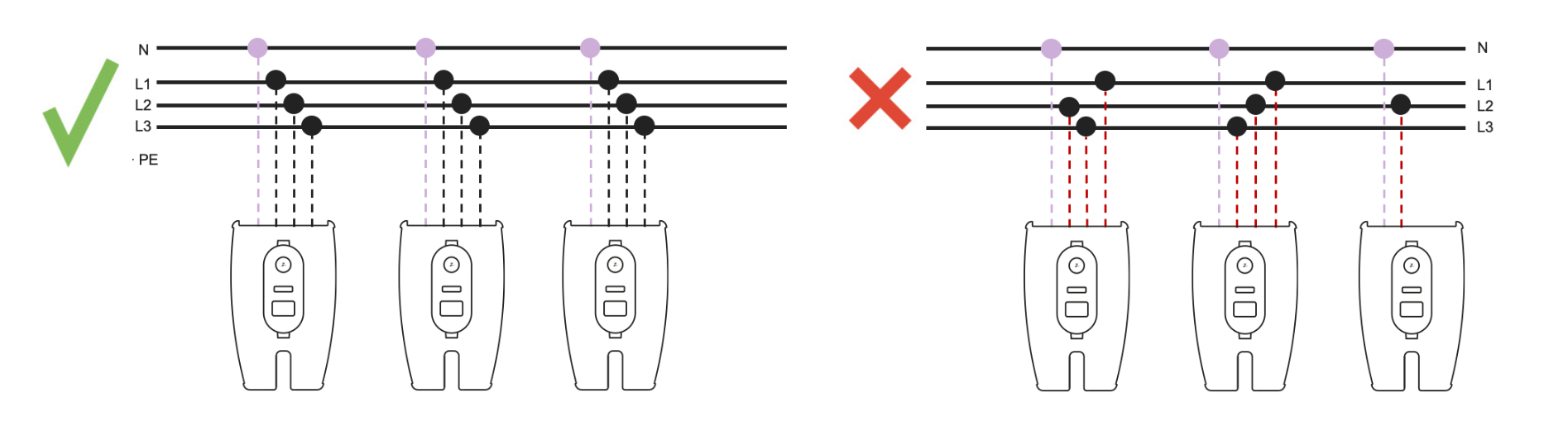

- Correct : Pas de rotation des phases. Les connexions sont identiques sur chaque plaque arrière.
- Incorrect : Les phases sont inversées. Les connexions sont différentes.
Connectez toujours les trois phases si elles sont disponibles.
3. Configurer Zaptec Pro dans l'application Zaptec
- Ouvrez l'application Zaptec et connectez-vous avec votre compte installateur.

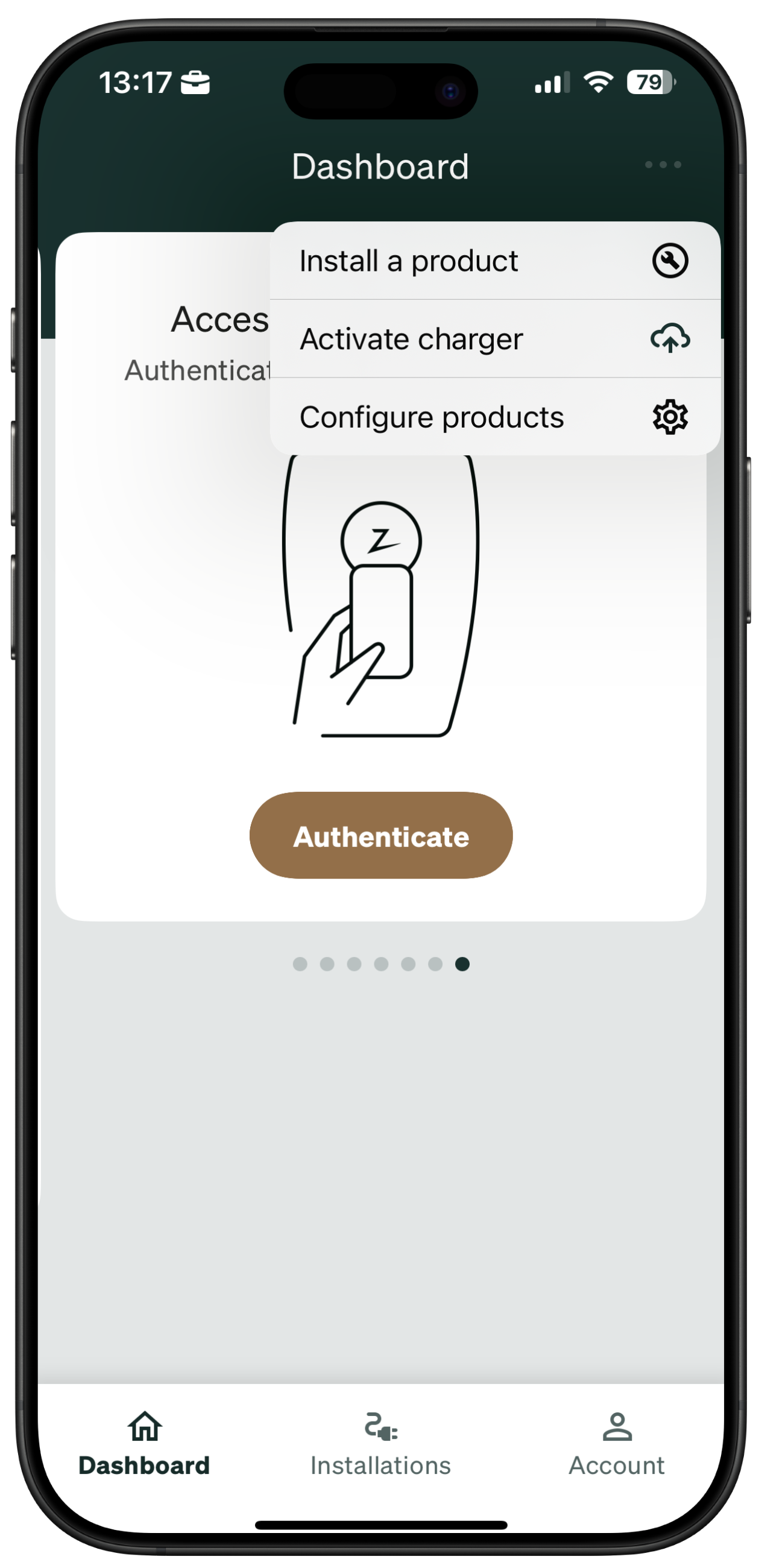

- Sous Tableau de bord, appuyez sur l'icône à trois points et choisissez Configurer les produits.
- Saisissez le code PIN et suivez les instructions pour :
- Connecter la borne de recharge au réseau.

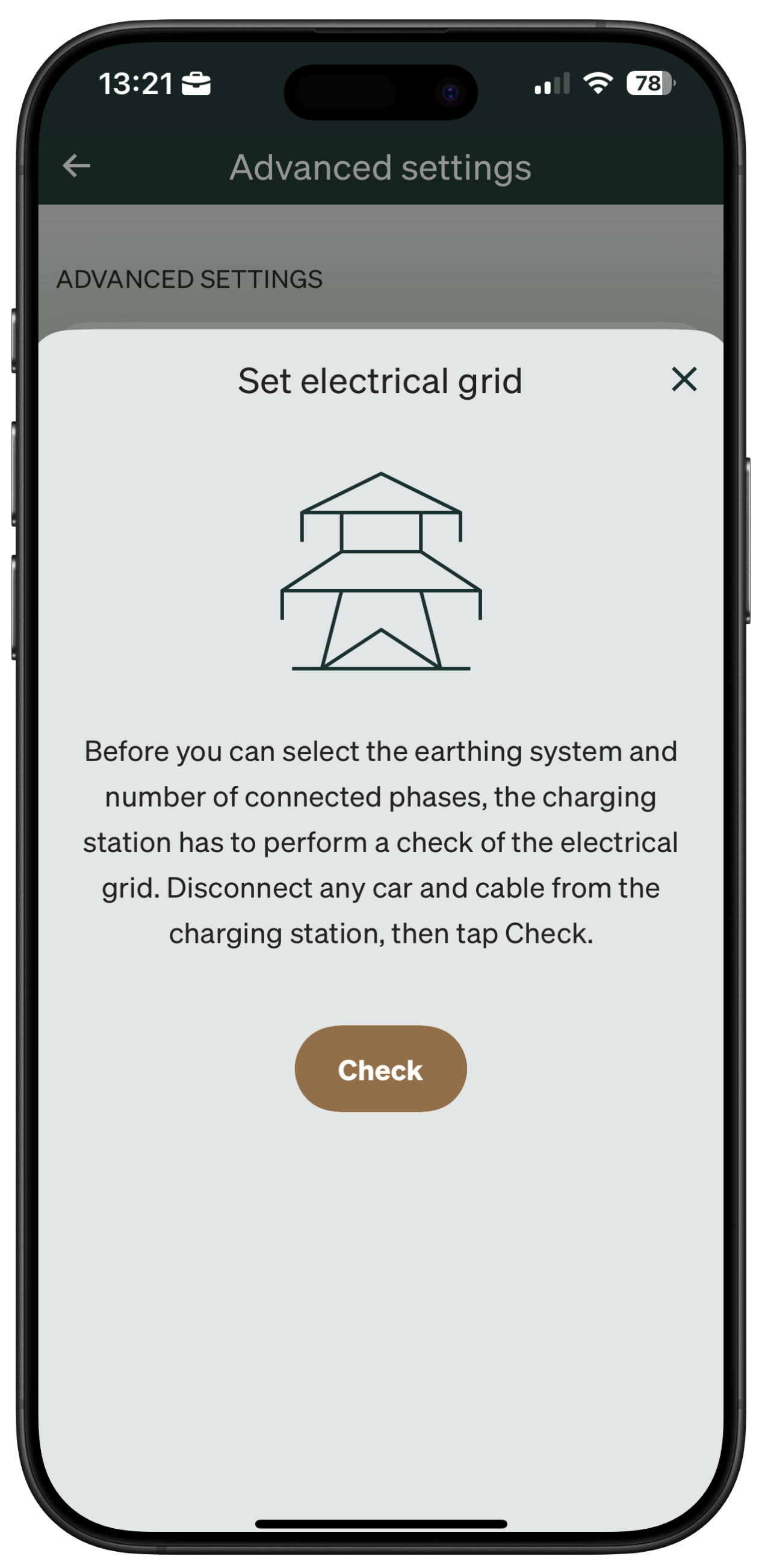

- Confirmer le réseau électrique.
Si la borne de recharge ne se connecte pas, vérifiez la configuration réseau dans le manuel d'installation sous Exigences Internet et réseau, ou en savoir plus ici.
4. Ajouter le propriétaire de l'installation

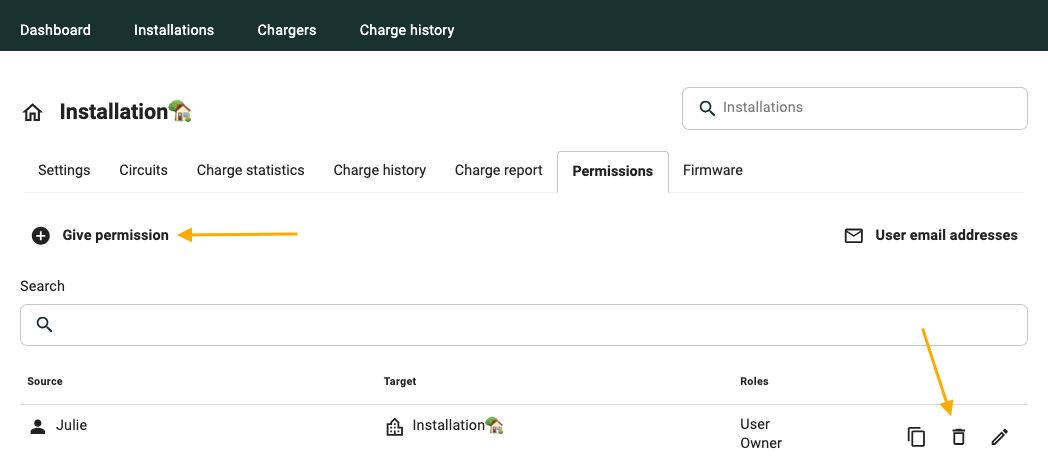

Dans le Zaptec Portal , assignez le propriétaire de l'installation à l'installation nouvellement créée. Le propriétaire a désormais accès pour gérer et surveiller la ou les bornes de recharge.
En savoir plus sur la configuration du portal ici.
