Ce guide explique comment installer la colonne Zaptec en toute sécurité et efficacité, en suivant les meilleures pratiques et les normes industrielles.

• Colonne Zaptec - Documentation.
• Fondation de dragage ONEPOLE - Documentation

Seul un personnel qualifié doit installer, réparer ou entretenir ce produit. Suivez toujours toutes les réglementations locales, régionales et nationales.

Sécurité et conformité

Utilisez toujours des câbles et des produits doublement isolés (Classe II) lors de l'installation sans un DDR en amont.

Le kit de connexion fourni est classé Classe II, garantissant une conformité totale avec les réglementations de sécurité actuelles (IEC 61851-1:2019, 8.3 ; HD 60364-4-41).

L'utilisation de câbles inappropriés ou de produits non Classe II sans DDR est dangereuse et non conforme. Si vous utilisez une isolation basique ou des produits non Classe II, vous devez installer un DDR en amont ou réparer la défaillance d'isolation.

Contenu du colis

• Colonne Zaptec
• Couvercle avant
• Couvercle supérieur
• Couvercle du chargeur (si aucune station de recharge n'est attachée)
• Plaque de base*
• Kit de connexion et boîte de connexion (fournis en accessoires séparés)
• Kit de visserie

*Choisissez la plaque de base selon votre type de fondation (l'illustration montre la plaque de base pour fondation 160 mm).

Comment installer la colonne

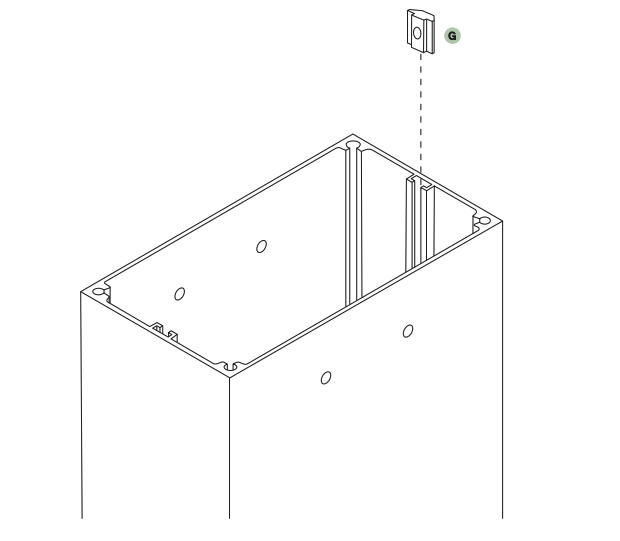

1. Installer la connexion de mise à la terre

1. Insérez un écrou dans la fente à l'intérieur de la colonne à la hauteur souhaitée.
2. Fixez le câble de mise à la terre et serrez le boulon pour assurer une connexion électrique solide.

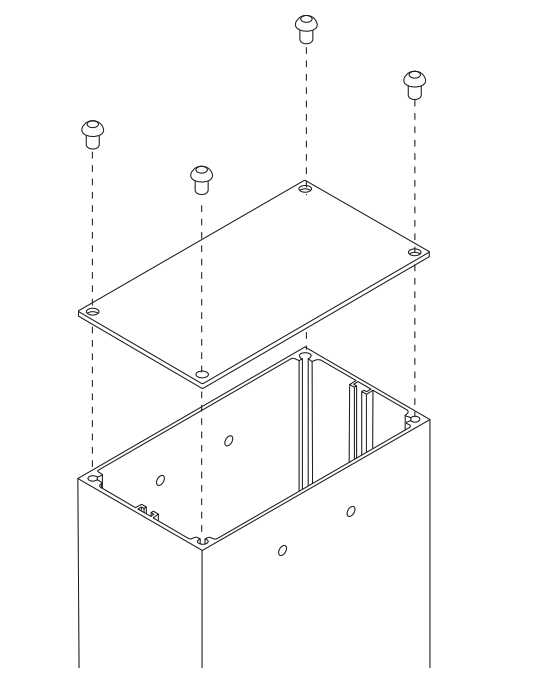

2. Fixer la plaque de base

1. Placez la plaque de base au bas de la colonne, en alignant tous les trous.
2. Fixez avec les boulons M8x40 fournis (couple maximal de 15 Nm).
3. Vérifiez de nouveau l'alignement avec les boulons de fondation.

3. Monter la plaque arrière Zaptec Pro

1. Positionnez la plaque arrière aux points de montage désignés.
2. Fixez-la à l'aide des vis M5x12 fournies (couple maximal de 8 Nm).

Si aucune station de recharge n'est attachée, installez le couvercle du chargeur.

4. Installer le kit de connexion et la boîte

1. Insérez la boîte de connexion dans la colonne, en veillant à ce que tous les câbles passent par les entrées correctes.
2. Fixez la boîte avec le matériel fourni.
3. Connectez les câbles d'alimentation aux bornes, en suivant le schéma de câblage pour L1, L2, L3, N et PE.
4. Vérifiez que toutes les connexions sont serrées et que l'isolation est intacte.

5. Fixer les couvercles supérieur et avant

1. Placez le couvercle supérieur et fixez-le avec des boulons M8×12 (couple maximal de 8 Nm).
2. Fixez le couvercle avant avec des vis M5×12 (couple maximal de 8 Nm).

6. Vérifications finales

• Inspectez toutes les connexions et fixations.
• Assurez-vous que la colonne est droite et bien fixée.
• Confirmez que tous les couvercles sont correctement installés et étanches.
• Nettoyez l'extérieur avec un chiffon humide. N'utilisez jamais de nettoyeurs haute pression.

Mise à jour 13 novembre 2025 14:08
