Ce guide explique comment installer la colonne Zaptec en toute sécurité et efficacité, en suivant les meilleures pratiques et les normes de l'industrie.
- Si vous installez le Zaptec Pro standard (et non la version T2S), cliquez ici pour le guide d'installation approprié.
- Pour la documentation sur la fondation par dragage, cliquez ici.
Seul le personnel qualifié doit installer, réparer ou entretenir ce produit. Suivez toujours toutes les réglementations locales, régionales et nationales.
Sécurité et conformité
Chaque borne de recharge Zaptec Pro T2S doit être protégée individuellement par un disjoncteur magnétothermique omnipolaire de 40A, avec une capacité de coupure et une courbe de déclenchement C, ainsi que par un dispositif différentiel de type A avec une sensibilité de 30mA. Ces deux types de protection peuvent être combinés dans un seul appareil.
Les câbles d'alimentation des bornes Zaptec Pro T2S peuvent être des types suivants : U1000 R2V / H07-RNF / Power Bus, selon les exigences d'installation et le type de distribution choisi. Ces câbles doivent également respecter les réglementations normatives locales.
Inclus dans le colis
- Colonne Zaptec
- Couvercle avant
- Couvercle supérieur
- Couvercle du chargeur (si aucune borne de recharge n'est fixée)
- Plaque de fixation*
- Kit de visserie
*Choisissez la plaque de fixation selon votre type de fondation (l'illustration montre la plaque de fixation pour fondation de 160 mm).
Comment installer la colonne
1. Installer la connexion de mise à la terre

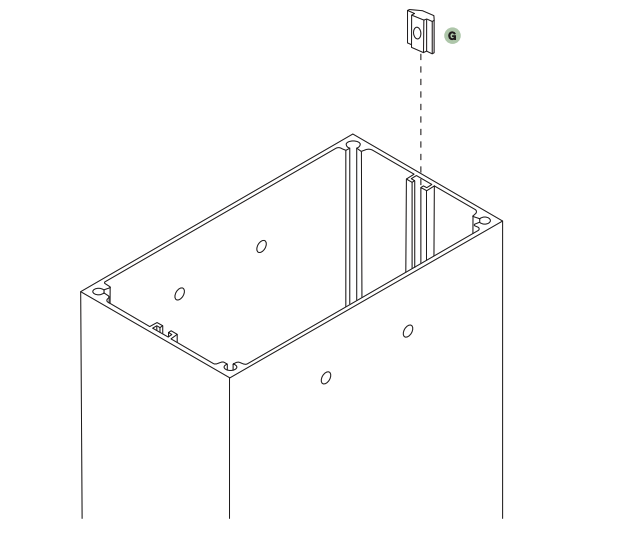

- Insérez un écrou dans la fente à l'intérieur de la colonne à la hauteur souhaitée.

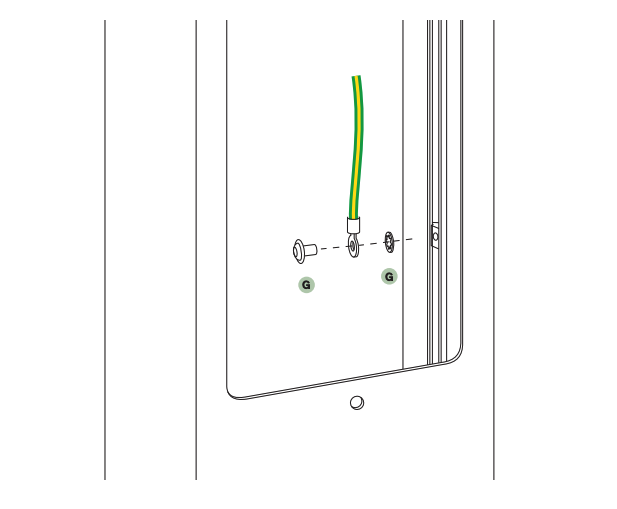

- Fixez le câble de mise à la terre et serrez le boulon pour assurer une connexion électrique solide.
2. Fixer la plaque de fixation

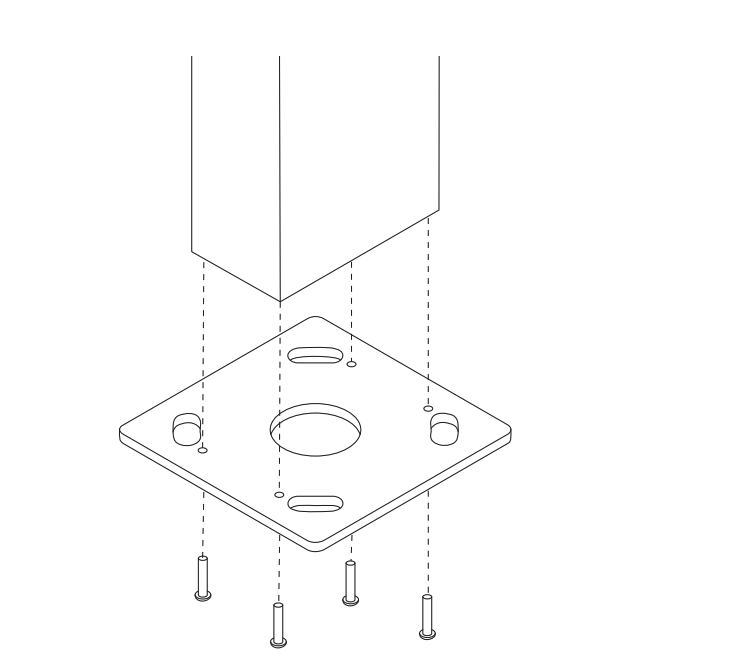

- Placez la plaque de fixation au bas de la colonne, en alignant tous les trous.
- Fixez avec les boulons M8x40 fournis (couple maximum de 15 Nm).
- Vérifiez à nouveau l'alignement avec les boulons de fondation.
3. Connecter les câbles d'alimentation
- Connectez les câbles d'alimentation aux bornes, en suivant le schéma de câblage pour L1, L2, L3, N et PE.
- Vérifiez que toutes les connexions sont serrées et que l'isolation est intacte.
Chaque borne de recharge Zaptec Pro T2S doit être protégée individuellement par un disjoncteur magnétothermique omnipolaire de 40A, avec une capacité de coupure et une courbe de déclenchement C, ainsi que par un dispositif différentiel de type A avec une sensibilité de 30mA.
4. Monter la plaque arrière Zaptec Pro

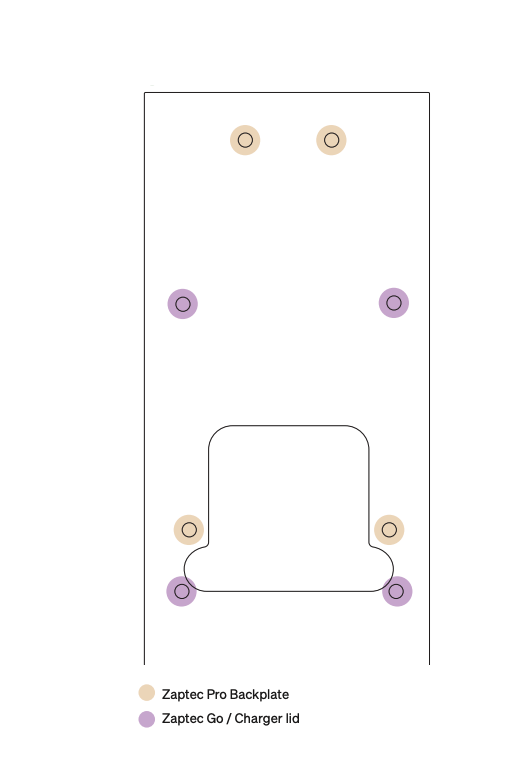

- Positionnez la plaque arrière aux points de fixation désignés.
- Fixez avec les vis M5x12 fournies (couple maximum de 8 Nm).
Si aucune borne de recharge n'est fixée, installez le couvercle du chargeur.
5. Fixer les couvercles supérieur et avant
- Placez le couvercle supérieur et fixez-le avec des boulons M8×12 (couple maximum de 8 Nm).
- Fixez le couvercle avant et sécurisez-le avec des vis M5×12 (couple maximum de 8 Nm).
6. Vérifications finales
- Inspectez toutes les connexions et fixations.
- Assurez-vous que la colonne est droite et sécurisée.
- Confirmez que tous les couvercles sont correctement installés et étanches.
- Nettoyez l'extérieur avec un chiffon humide. N'utilisez jamais de nettoyeurs haute pression.
