Zaptec Sense overvåker energibruk og optimaliserer lading av elbil i sanntid. Denne guiden er for sertifiserte elektrikere som installerer Zaptec Sense med RS485 Modbus og Ethernet-tilkobling.
For andre tilkoblingstyper, se:
Pakkeinnhold:
- Zaptec Sense-enhet
- Spesiallaget Micro USB-kabel
- Selvklebende magnetark
- Dobbeltsidig tape
Påkrevd:
- 5V DC DIN-skinne strømforsyning (min. utgangsstrøm: 1A)
- DIN-skinne digital energimåler (se bundle-alternativer nedenfor)
- (Valgfritt) Ubemannet CAT5e/CAT6 Ethernet-kabel.
1. Fysisk installasjon
- Monter 5V strømforsyningen på DIN-skinnen.
- Koble Zaptec Sense med den spesiallagde Micro USB-kabelen:
- Hvit, grønn og brun (GND): Koble til RS-485-terminalene på energimåleren.
- Rød [V+] og svart [V-]: Koble til 5V strømforsyningen.
- På energimåleren, sett RS-485 Modbus baudrate til 9,6 kbps.
- Noen målere (f.eks. Janitza UMG604-E og Janitza UMG96RM-E-RCM) har som standard en baudrate på 115,2 kbps. Denne må endres til 9,6 kbps for Zaptec Sense.
Zaptec Sense bundle-alternativer

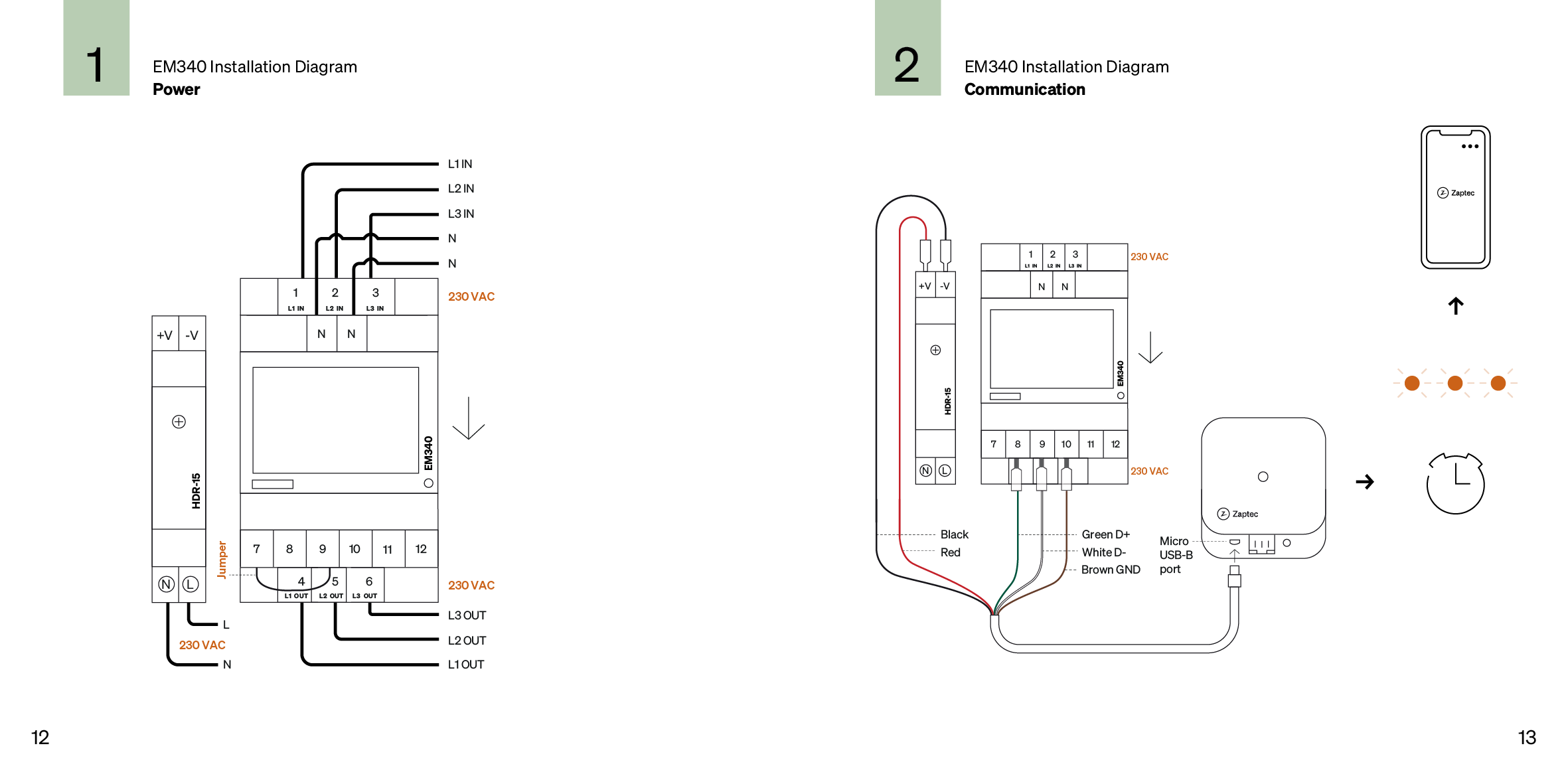

Zaptec Sense er tilgjengelig i bundles med følgende energimålere. Velg bundle som passer dine installasjonsbehov. For hver, følg produsentens instruksjoner og se installasjonsmanualen for koblingsskjemaer.
Carlo Gavazzi:
2. Konfigurer Zaptec Sense i Zaptec-appen
- Åpne Zaptec-appen og logg inn.

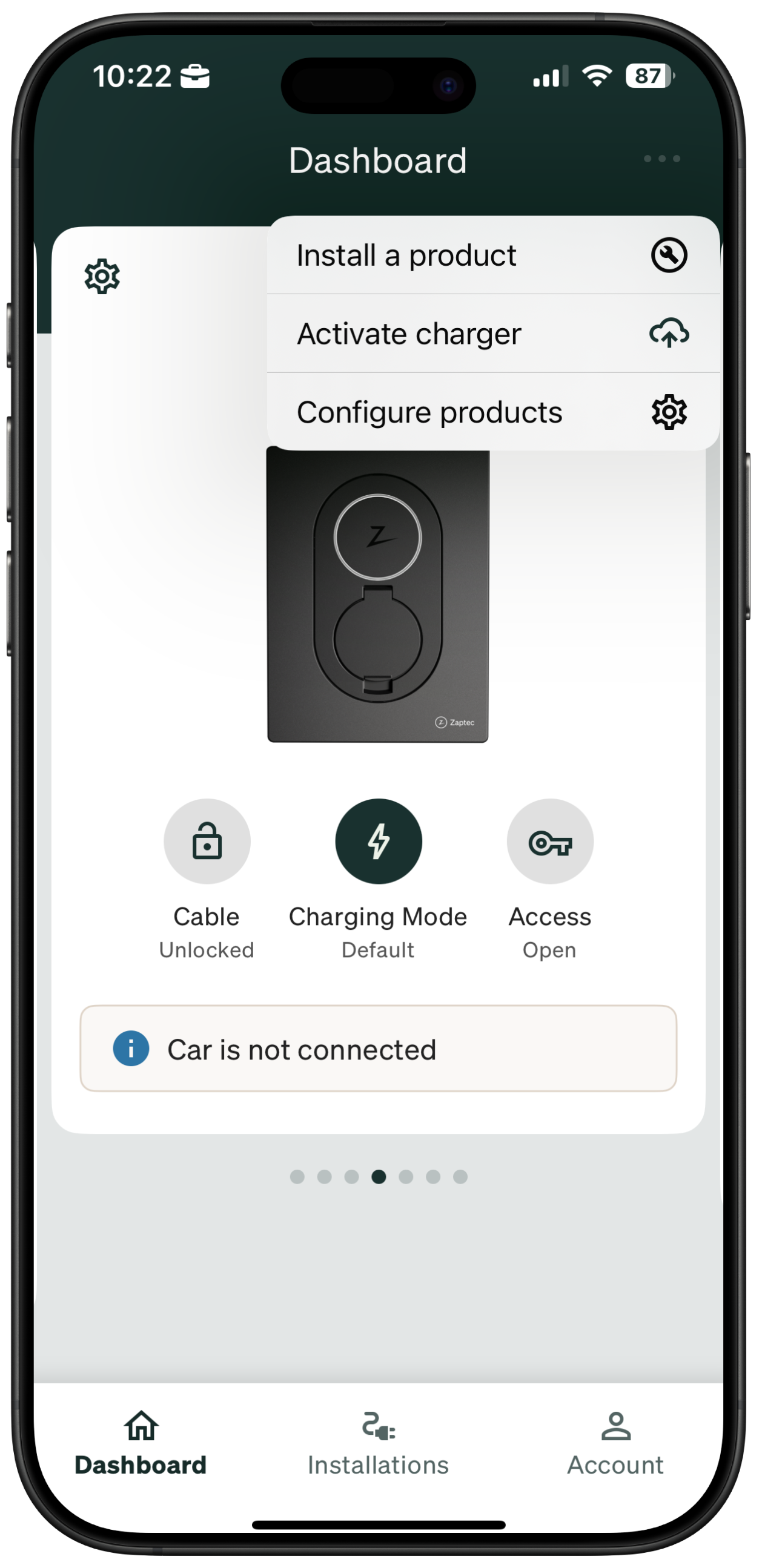

- Gå til Dashboard > Trykk på de tre prikkene i hjørnet > Installer produkt.
- Skann QR-koden på baksiden av Zaptec Sense-enheten eller i manualen.
-

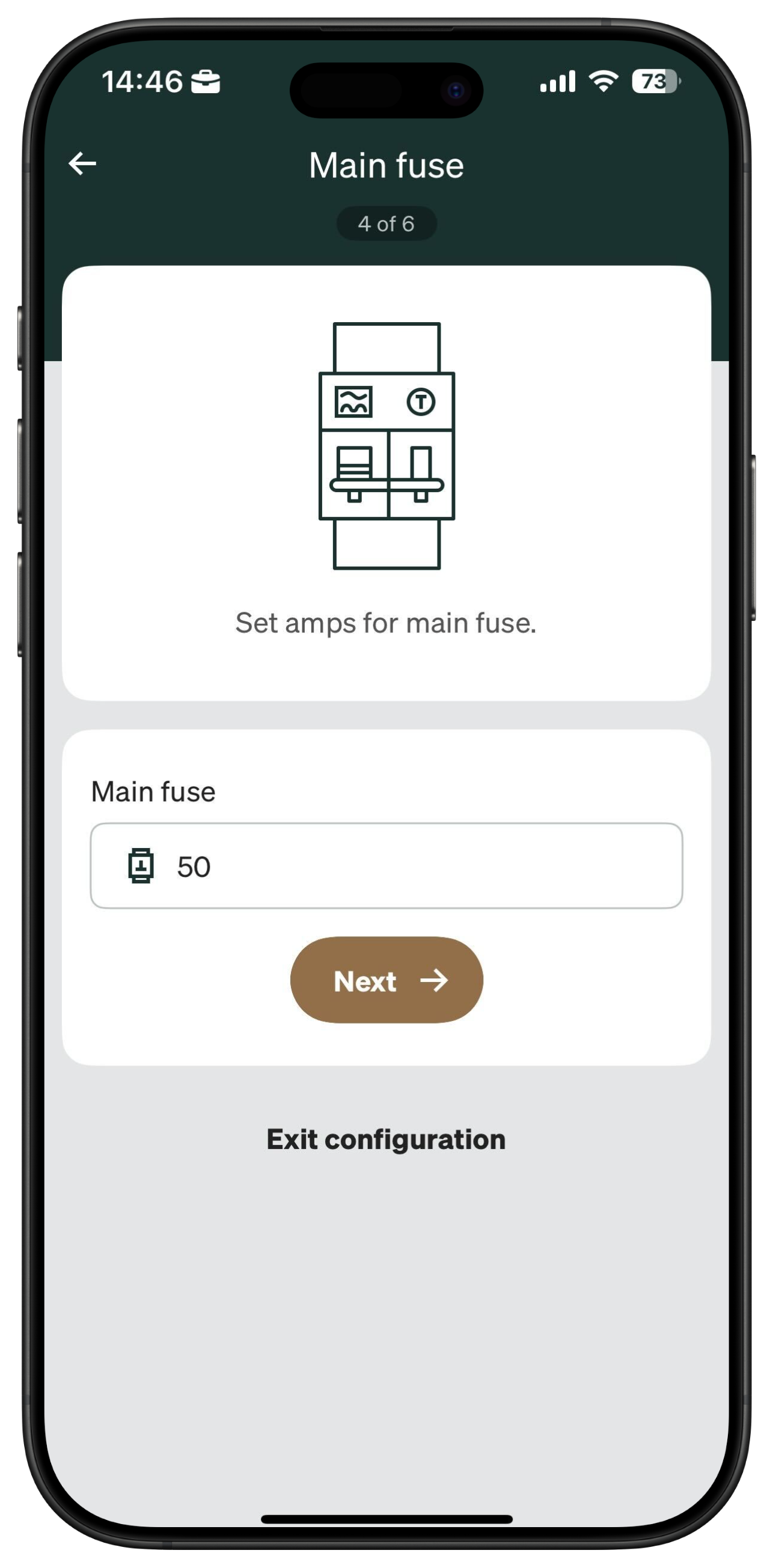

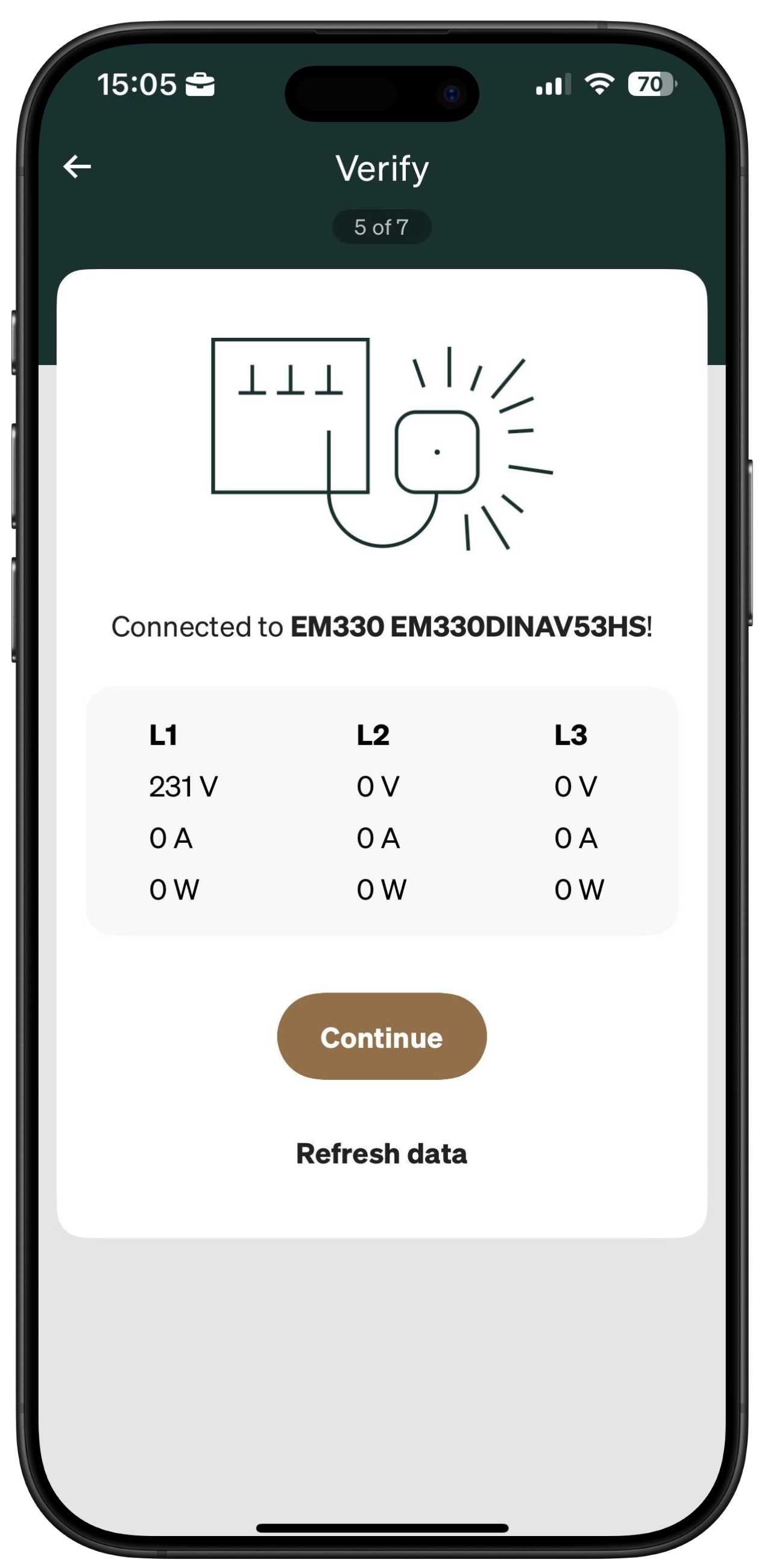

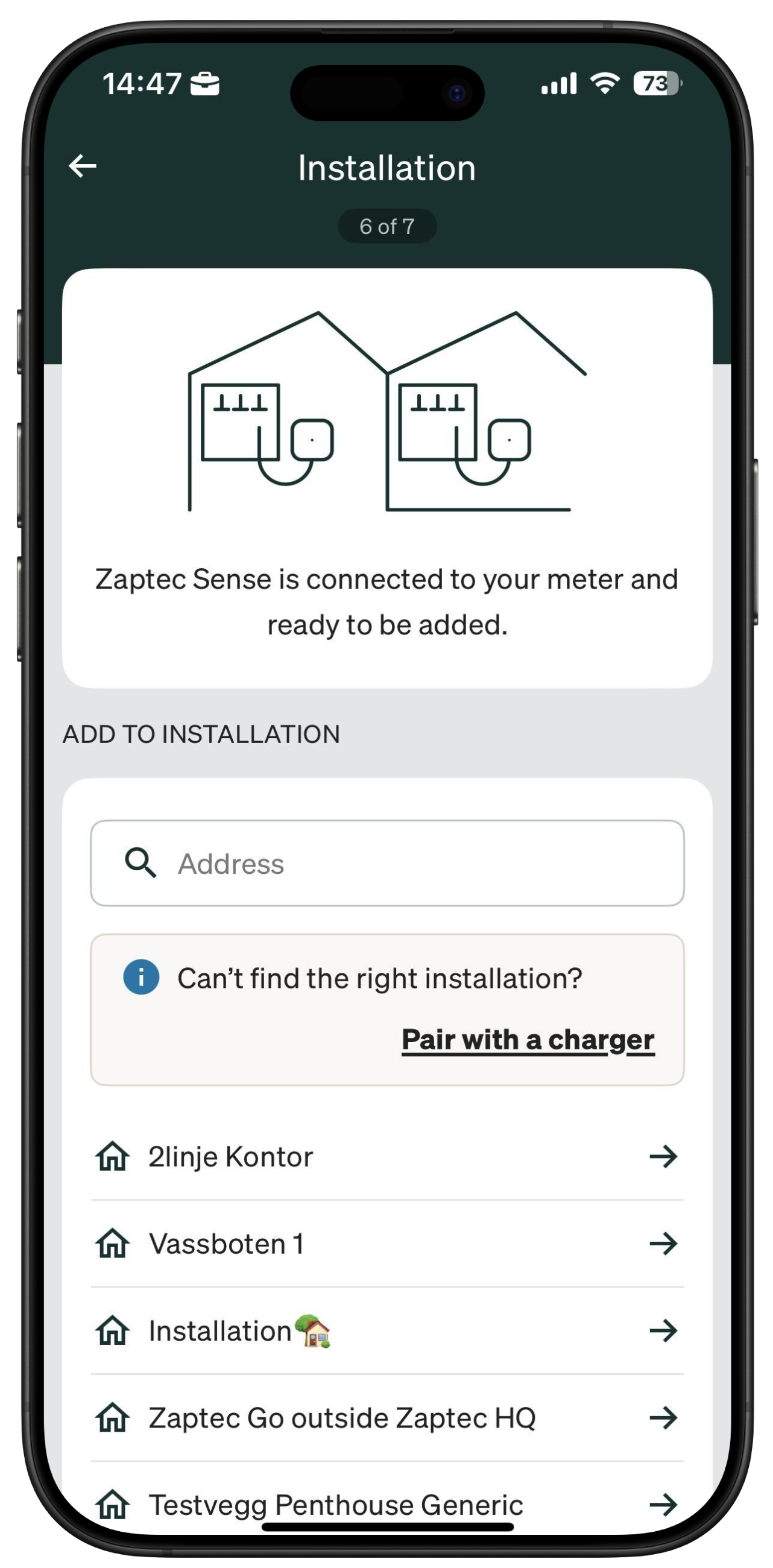

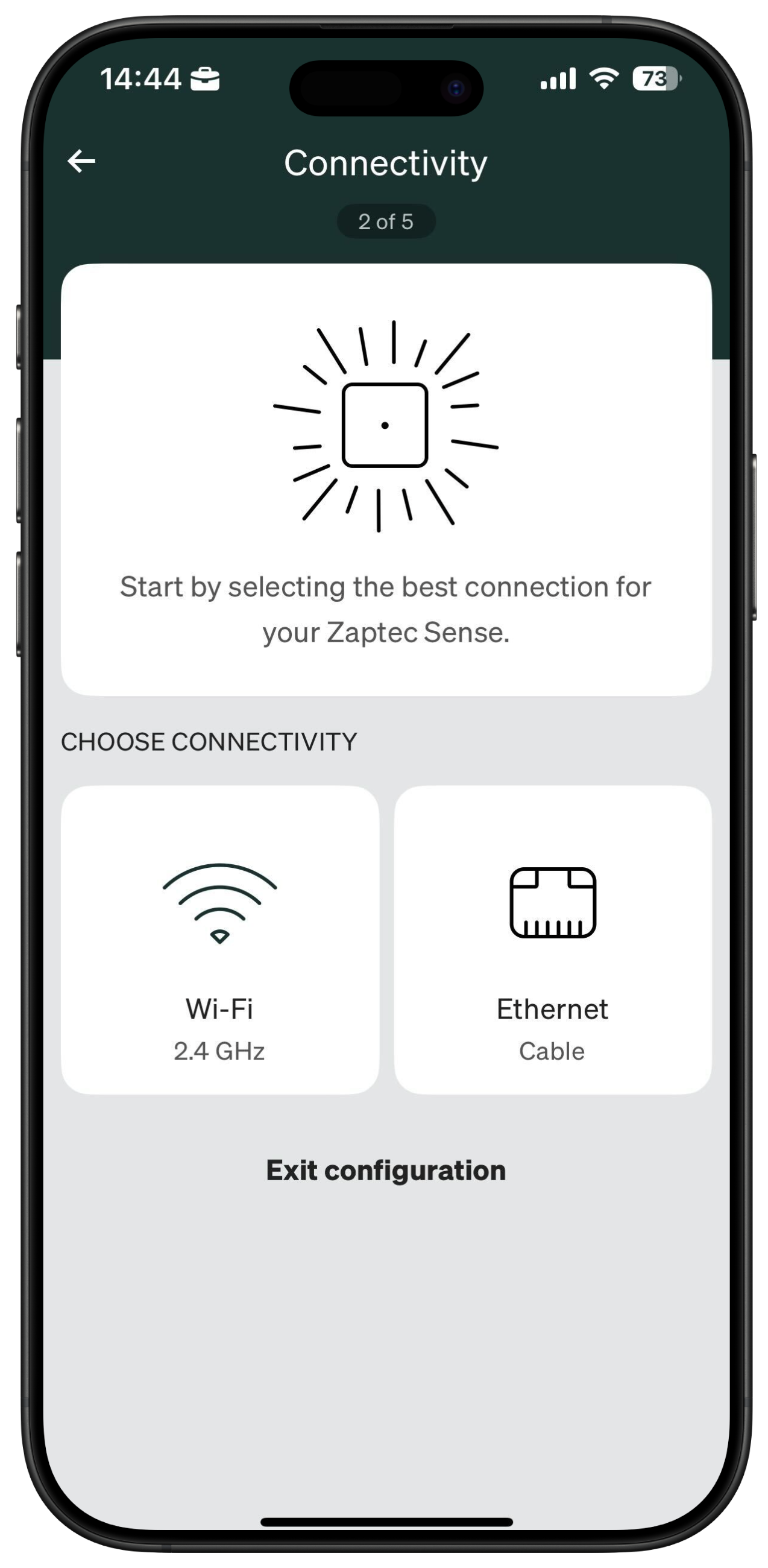

Følg instruksjonene for å koble til et nettverk, sett hovedsikringens verdi og bekreft tilkoblingen til energimåleren.
Lysstatusindikatorer
Bruk LED-lysene på Zaptec Sense for å sjekke statusen:
- Fast hvit: Enheten er korrekt konfigurert og aktiv.
- Fast oransje: IP-adresse mottatt, men skytilkobling mislyktes.
- 2 oransje blink: Ingen IP-adresse mottatt via Ethernet eller Wi-Fi.
- Oransje → hvit (sløyfe): Ingen M-bus-data mottatt. Sjekk om HAN-porten er aktivert.
- 3 oransje blink: Enheten er ikke konfigurert. Logg inn via Zaptec-appen for å sette opp Wi-Fi eller Ethernet.
Se fullstendig lysindikatorguide.
Nettverksinnstillinger
Oppdater nettverksinnstillinger via Zaptec-appen.
Hvis du har PIN-koden eller er installatør:
- Hold telefonen nær Zaptec Sense.
- I appen > Trykk på de tre prikkene i hjørnet > Konfigurer produkter.
- Velg enheten (APGXXXX eller APHXXXX).
- Skriv inn PIN-koden > Oppdater nettverksinnstillinger.
Hvis du er eier:
- Hold telefonen nær Zaptec Sense.
- I appen > Installasjoner > din installasjon > Lademodus > Konfigurer > Avanserte innstillinger.
- Oppdater nettverksinnstillinger.
Les også: Hvordan koble Zaptec Sense til nettverk.
Hvis Zaptec Sense mister tilkoblingen, reduserer den automatisk ladeeffekten til minimum effekt (6A) for å unngå overbelastning av systemet ditt. Du kan endre minimumseffekten i Zaptec Portal.
Hvordan deaktivere Zaptec Sense
- Åpne Zaptec-appen > Installasjoner > Zaptec-tjenester.
- Slå av bryteren for å deaktivere Zaptec Sense.
-
Justér maksimal ladeeffekt i henhold til installasjonskapasiteten, og trykk deretter på Lagre.
Trenger du koblingsskjemaer for andre bundles?
Se installasjonsmanualen. Prosessen for oppsett av Zaptec Sense er den samme; kun kobling og strømmåler kan endres.
