Denne manualen gir retningslinjer for bruk av Notifiserte organer under MID-direktivet 2014/32/EU, samt andre laboratorier som er ansvarlige for testing av energimålere.
Parametere for energimåler
| Parameter | Zaptec Pro MID | Zaptec Go 2 |
| Sertifisering | MID Klasse B | MID Klasse B |
| Harmonisert standard | EN 50470 -1, - 3 | EN 50470 -1, -3 |
| MID-sertifikat | N-18/3585 | T12806 |
| Notifisert organ | NMi Certin (0122) | NMi Certin (0122) |
| Nominell spenning | 3 x 230/400 V | 3 x 230/400V |
| Nominell strøm | 0.25-5 (32) A | 0.25-5 (32)A |
| Optisk testutgang (aktivert via app) | 10000 imp/kWh | 10000 imp/kWh |
Lesing av MID programvareversjon
Denne seksjonen forklarer hvordan man leser MID programvareversjon for Zaptec Pro og Zaptec Go 2.
Zaptec Pro
MID programvareversjon kan leses fra displayet ved å bruke en av følgende metoder:
-
Plugg inn og ut-metoden:
Plugg inn en Type 2 ladekabel, fjern den umiddelbart, og plugg den inn igjen. Sørg for at ingen bil er tilkoblet. -
Tilbakestill laderen:
Tilbakestill via Zaptec-appen (PIN-kode kreves) eller ved å slå strømmen av/på.
Zaptec Go 2
Zaptec Go 2 har en "MID-modus" som lar deg lese MID programvareversjon og energiregistre. Displayet vil sykle gjennom følgende skjermer:
Indikerer at den nåværende viste verdien er det kumulative import energiregisteret.
Indikerer at den nåværende viste verdien er det kumulative eksport energiregisteret.
v Indikerer at den nåværende viste verdien er programvareversjonen til måleinstrumentet.
Du kan lese MID programvareversjon og energiregistre på Zaptec Go 2 på tre måter:
-
Plugg inn og fjern-metode:
Koble fra kabelen fra laderen. Plugg inn en Type 2-kabel, fjern den umiddelbart og sett den inn igjen (uten bil tilkoblet). Displayet veksler mellom å vise total import/eksport energi (kWh) og programvareversjonen, hver i 5 sekunder. Gjenta i 30 sekunder. -
Tilbakestill laderen:
Sørg for at ladekabelen er frakoblet. Tilbakestill laderen via Zaptec-appen (PIN kreves) eller slå strømmen av/på. Hvis laderen er ny og ikke har blitt konfigurert, vil en QR-kode vises. Når den er konfigurert, vil MID-detaljene vises i 30 sekunder. Du kan overstyre dette ved å bruke Plugg inn og fjern-metoden, selv om QR-koden vises. -
Aktiver felt testmodus:
Bruk Zaptec-appen for å aktivere felt testmodus (PIN kreves). I denne modusen øker energivisningens presisjon, og maksimale verdier kan vises som begrensede. Hvis du trenger å ta nøyaktige målinger, bør du vurdere å bruke en av de andre metodene.
Hvordan teste den integrerte energimåleren
Terminologi
-
(Lade)installasjon: En samling av ladepunkter på en toppnivåkrets,
muligens med underkretser, administrert under én administrator. - Total importenergi (kWh): Energi som ladestasjonen forbruker fra eksterne kilder til kjøretøyet (f.eks. nett).
- Total eksportenergi (kWh): Energi som stasjonen leverer til eksterne systemer fra kjøretøyet (f.eks. nett).
Metodikk
Enkel testing av den integrerte energimålerens nøyaktighet gjøres best ute i felt. Dette tillater en rask test uten behov for å installere og konfigurere en erstatnings-
lader mens en enhet sendes inn for testing.
- For testing i felt finnes kommersielt tilgjengelig utstyr, som er spesialisert for måling av energi levert via en Type 2-kontakt, et eksempel er MTE eMOB I-32.3 AC.
- Alternativt kan en skreddersydd Type 2-kabel kombineres med en generisk bærbar referansestandard. Vi anbefaler å bruke en bil som last, men en resistiv last kan også brukes hvis en bilsimulator er tilgjengelig for å kontrollere ladeprosessen. Den leverte energien til lasten kan da måles med den bærbare referansestandarden.
Ladestasjonens statusindikator LED-ring fungerer som en pulsutgang og må settes til Felt testmodus før testing. Se neste seksjon for instruksjoner.
For grundig laboratorietesting med isolerte kilder, kontakt Zaptec Support for midlertidig deaktivering av jordfeildeteksjon.
Krav til testing på stedet
- Et elektrisk kjøretøy med 3-fase kapabel ombordlader (dersom relevant).
- En bærbar referansestandard.
-
Type 2-kabel med mulighet for tilkobling til referansestandardens spenning-
og strøminnganger. - Telefon med Zaptec App installert (Android eller iOS).
-
Hvis installasjonen har aktiv brukerautentisering, trenger du samarbeid fra installasjonseier for at ladepunktet skal kunne levere energi.
Felt testmodus: Hvordan teste
- Åpne og logg inn på Zaptec App.
- Fra Dashbord, trykk på tre-punkts-ikonet øverst til høyre og velg Konfigurer produkter.
- Bruk PIN-koden for å koble til ladestasjonen via Bluetooth.

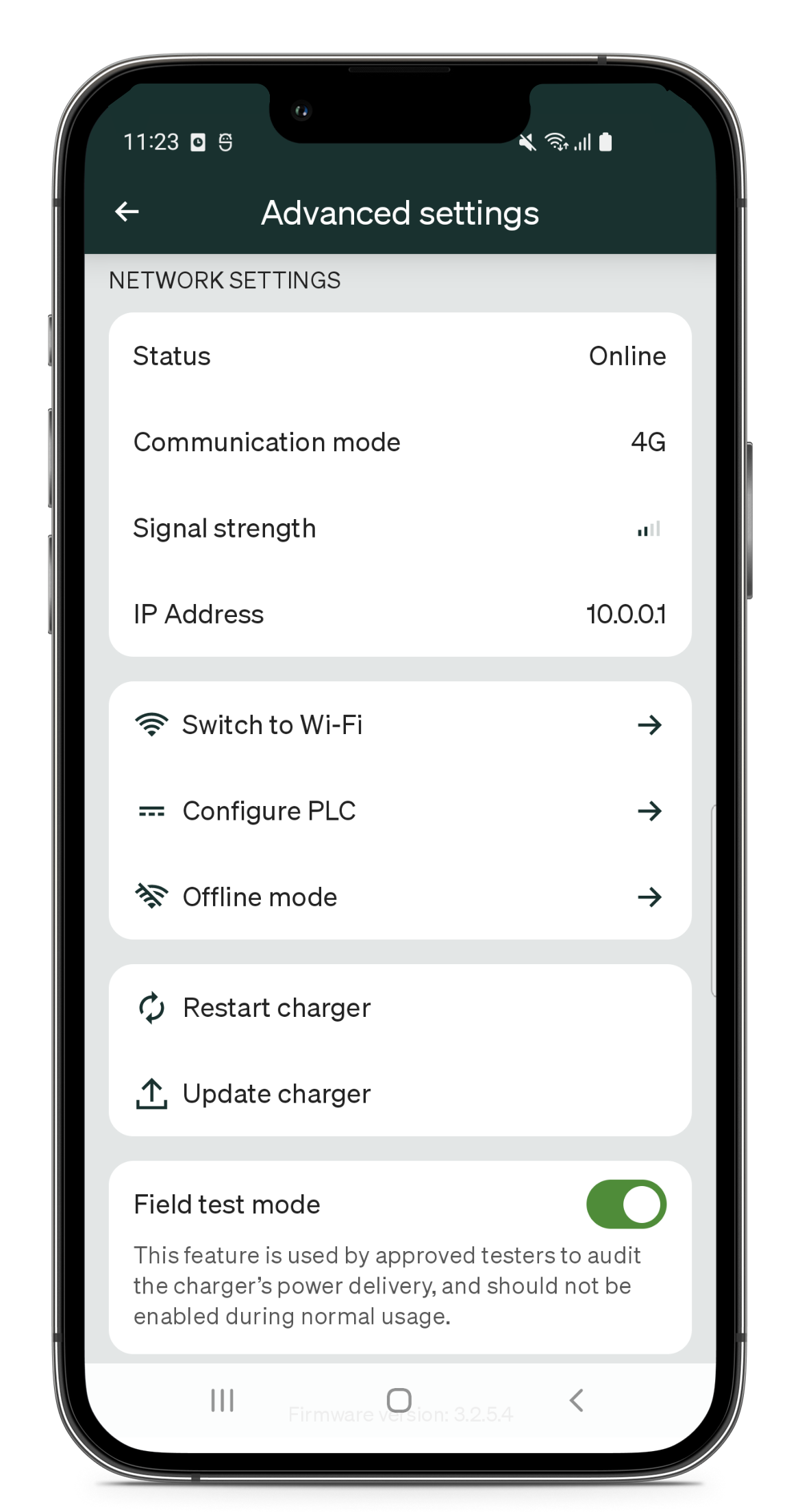

- I Avanserte innstillinger, aktiver Felt testmodus, og trykk Lagre.
- Lysindikatoren på ladestasjonen slukker, noe som indikerer at den er klar for energipulsutgang.
- Koble til lasten for testing.
- Etter testing, gå tilbake til appen, slå av Felt testmodus-bryteren, og trykk Lagre.
- Felt testmodus deaktiveres automatisk etter 4 timer eller ved strømavbrudd på laderen. Dette vil tilbakestille LED-lysringen til normal drift.
-
Presisjonen øker i denne modusen, så de viste maksimale verdiene kan være begrensede.
Hvis du kobler direkte til et ladekjøretøy, sørg for at referansestandarden tåler minst 32A kontinuerlig strøm. For hjelp med testing av energimåler – gå til zaptec.com/support
Laboratorietesting
I tillegg til å omkonfigurere LED-ringen for felt test, kreves følgende modifikasjoner på enheter som sendes inn for testing på laboratorier:
- Jordfeilbryteren er deaktivert, slik at ladestasjonen kan testes med isolerte strømsløyfer.
- Sikkerhetsreléet lukker automatisk, uten behov for et Control Pilot-signal, som normalt kreves for drift.
Med disse modifikasjonene, kan ladestasjonen testes som en konvensjonell energimåler, ved å bruke tilkoblingsklemmer (bakplate på Zaptec Pro) som inngang og Type 2-kontakten som utgang. Av sikkerhetsgrunner kan kun Zaptec aktivere denne testmodusen.
