Denne guiden er laget for autoriserte installatører og gir deg en oversikt over hvordan du installerer, konfigurerer og aktiverer Zaptec Go ladestasjonen. For mer detaljer, kan du laste ned installasjonsmanualen her.
Steg 1: Fysisk installasjon
Zaptec Go har innebygd beskyttelse mot jordfeil på likestrøm (DC-beskyttelse 6 mA), men det er også et krav om at både laderen og sikringen er beskyttet mot jordfeil på vekselstrøm. Derfor trenger du en Type A jordfeilbryter montert foran. Ladestasjonen bør slås av før dekselet skiftes.
For å installere Zaptec Go, følg disse trinnene:
-
Forbered installasjonen
- Fjern frontdekslet på ladestasjonen.
- Velg kabelinnføringspunkt (bunn, topp eller bak). Bunn anbefales. Fjern hullpluggen.
-
Installer ladestasjonen
- Trekk strømkabelen (maks 6mm²) gjennom valgt innføringspunkt. For 32A installasjoner, bruk kabeltverrsnitt på 6mm².
- Monter ladestasjonen med de fire T20 skruene. Sørg for at den er rett og montert på en åpen overflate i riktig høyde.
-
Koble strømkabelen
- Fest kabelen med kabelklemmen.
- Fjern terminaldekselet ved å trykke på festetappen og dra det nedover.
- Strip 12mm av isolasjonen fra hver ledning (ferruler er valgfrie).
- Sett inn ledningene i terminalene og trykk ned alle spaker for å sikre dem.
-
Sett tilbake terminaldekselet.
-
Strøm på ladestasjonen
- Slå på strømmen. Lyset vil bli oransje, som indikerer at det er strøm på og klart for konfigurasjon. En QR-kode vil vises på skjermen for konfigurasjon i Zaptec-appen.
For 3-faset IT-eller TT-nett (230V), sjekk om bilen støtter 3-faset IT-lading. Mer informasjon her.
Steg 2: Konfigurer Zaptec Go i appen
Last ned Zaptec-appen fra App Store og Google Play. Logg inn med din Zaptec-sertifiserte installatørkonto for fullstendige oppsettfunksjoner (som kundelevering, Zaptec Sense og registrering av ladestasjonen i Zaptec Portal).
-
Start installasjonen
-

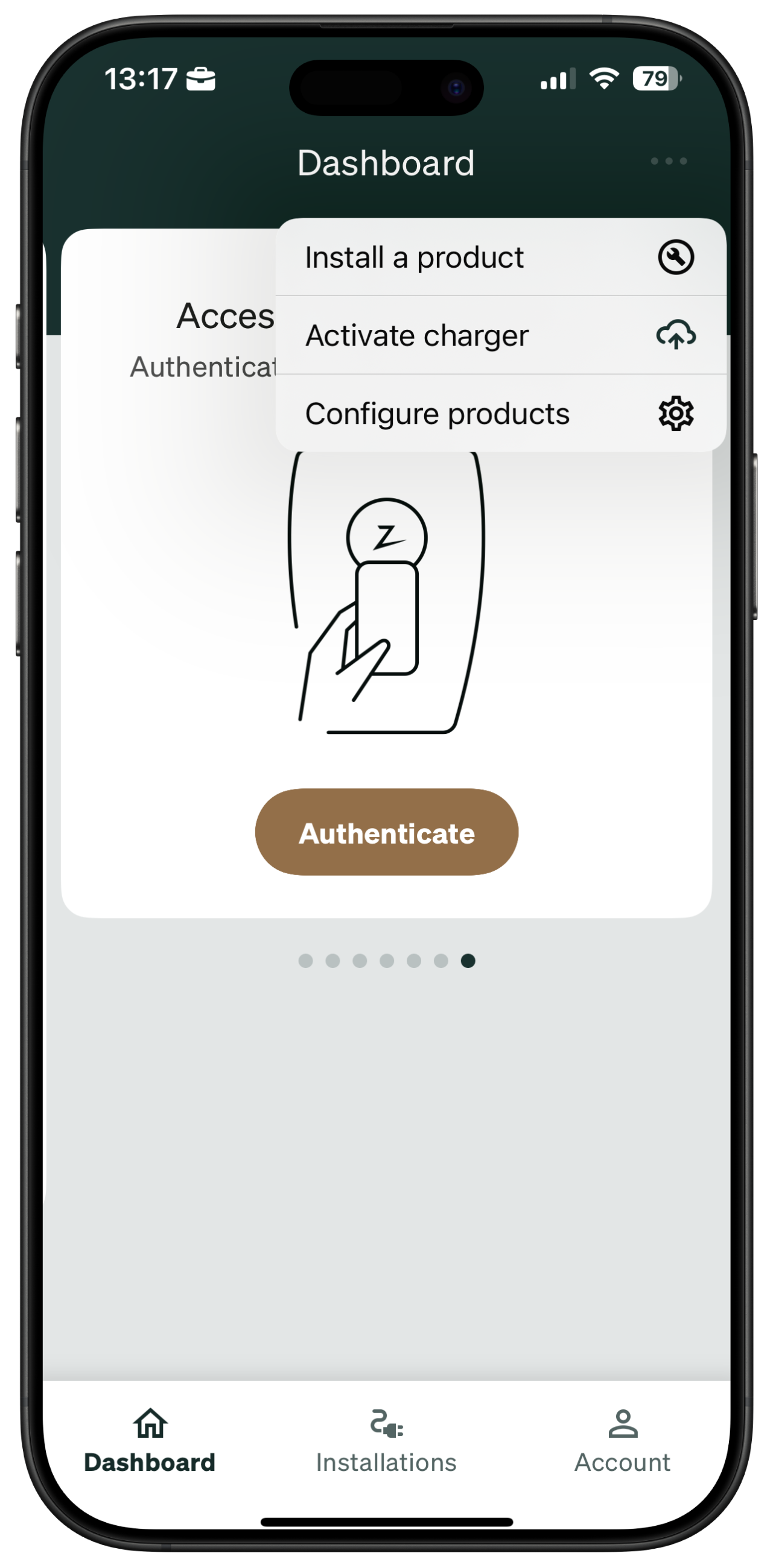

Åpne appen > Trykk på de tre prikkene (...) fra Dashboard > Velg Installer et produkt.

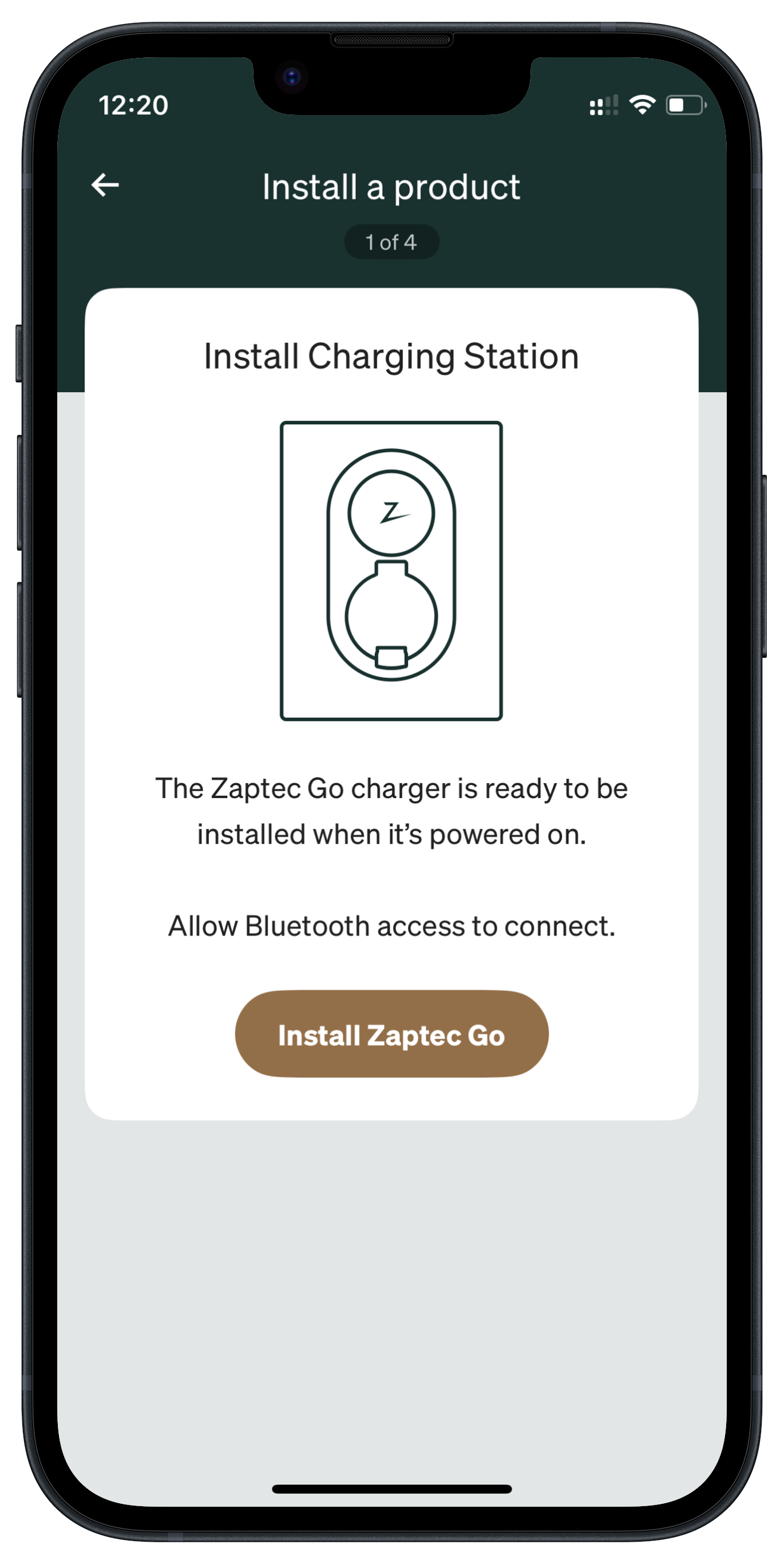

- Velg Zaptec Go > skann QR-koden som vises på ladestasjonen eller bruk den trykte QR-koden på PIN-klistremerket. Sørg for at laderen er på og Bluetooth er aktivert på telefonen.
- Hvis skanningen mislykkes, trykk på de tre prikkene (⋯) > Velg enhet fra listen > Velg laderens serienummer.
-
Åpne appen > Trykk på de tre prikkene (...) fra Dashboard > Velg Installer et produkt.
-
Fullfør konfigurasjonen

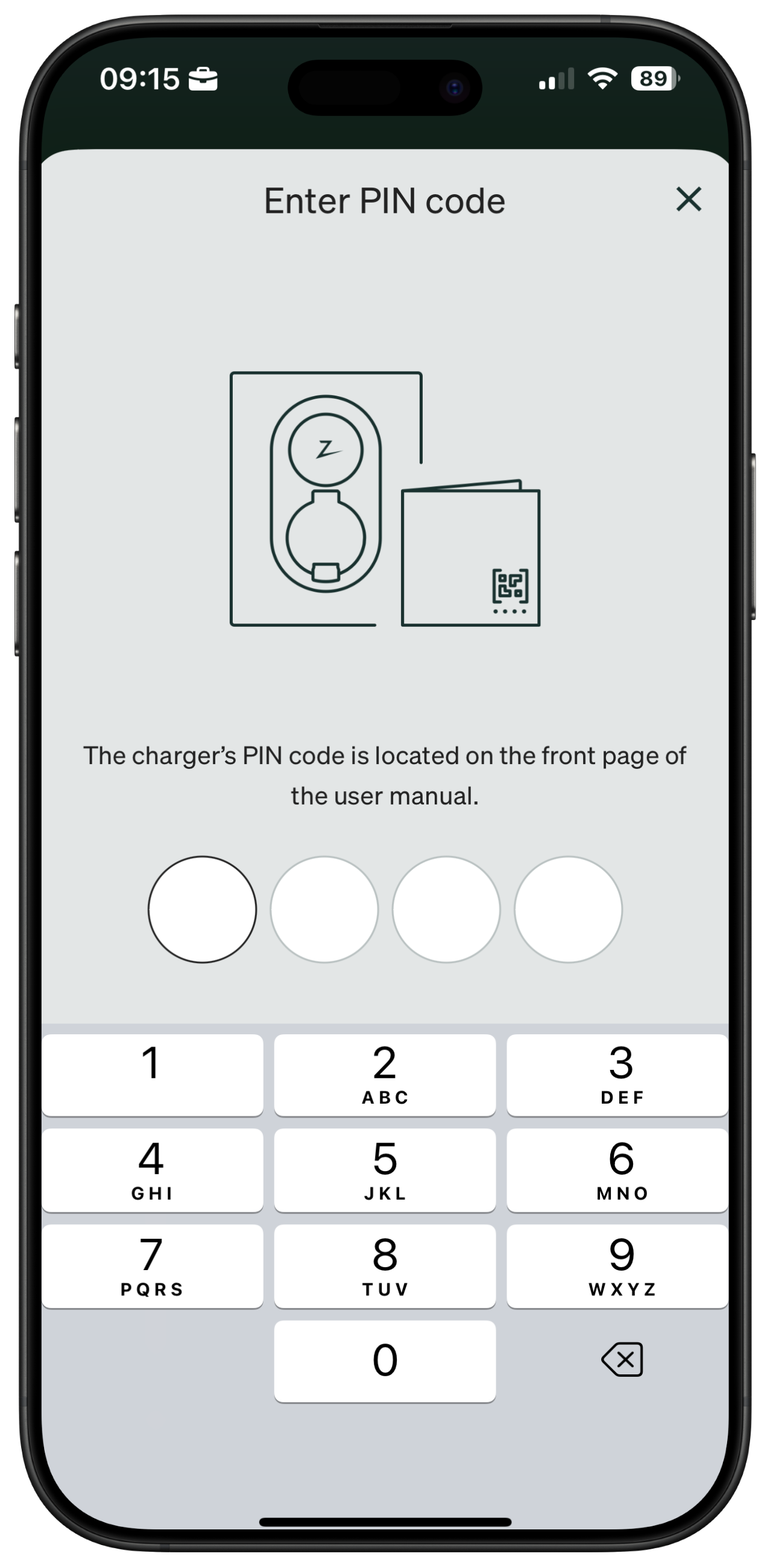

- Trykk Installer Zaptec Go > Skriv inn PIN-koden i tilfelle du blir bedt om det (finnes på borearket eller brukermanualen).

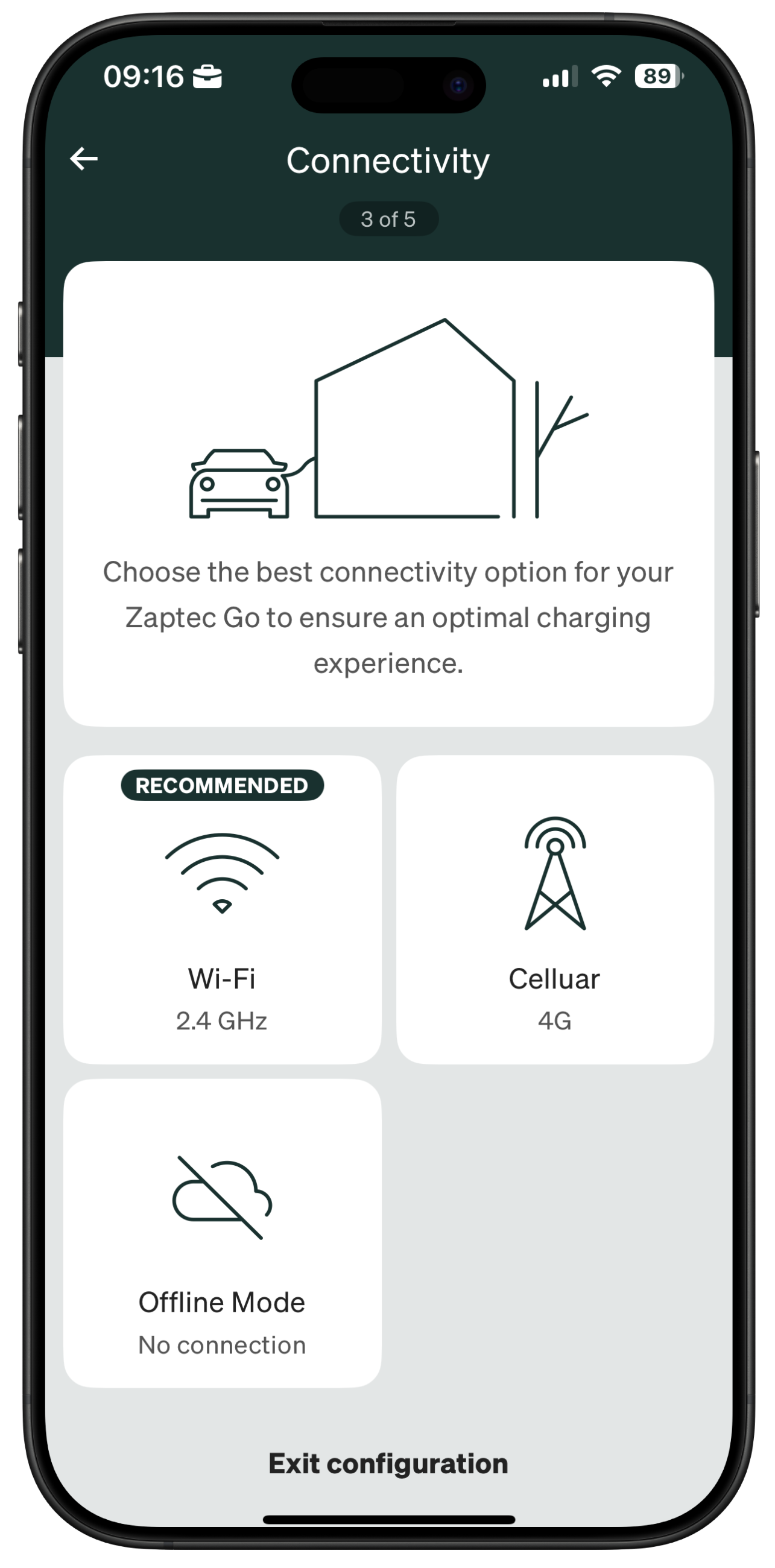

- Velg nettverksalternativ for ladestasjonen: Wi-Fi eller 4G LTE-M.
-

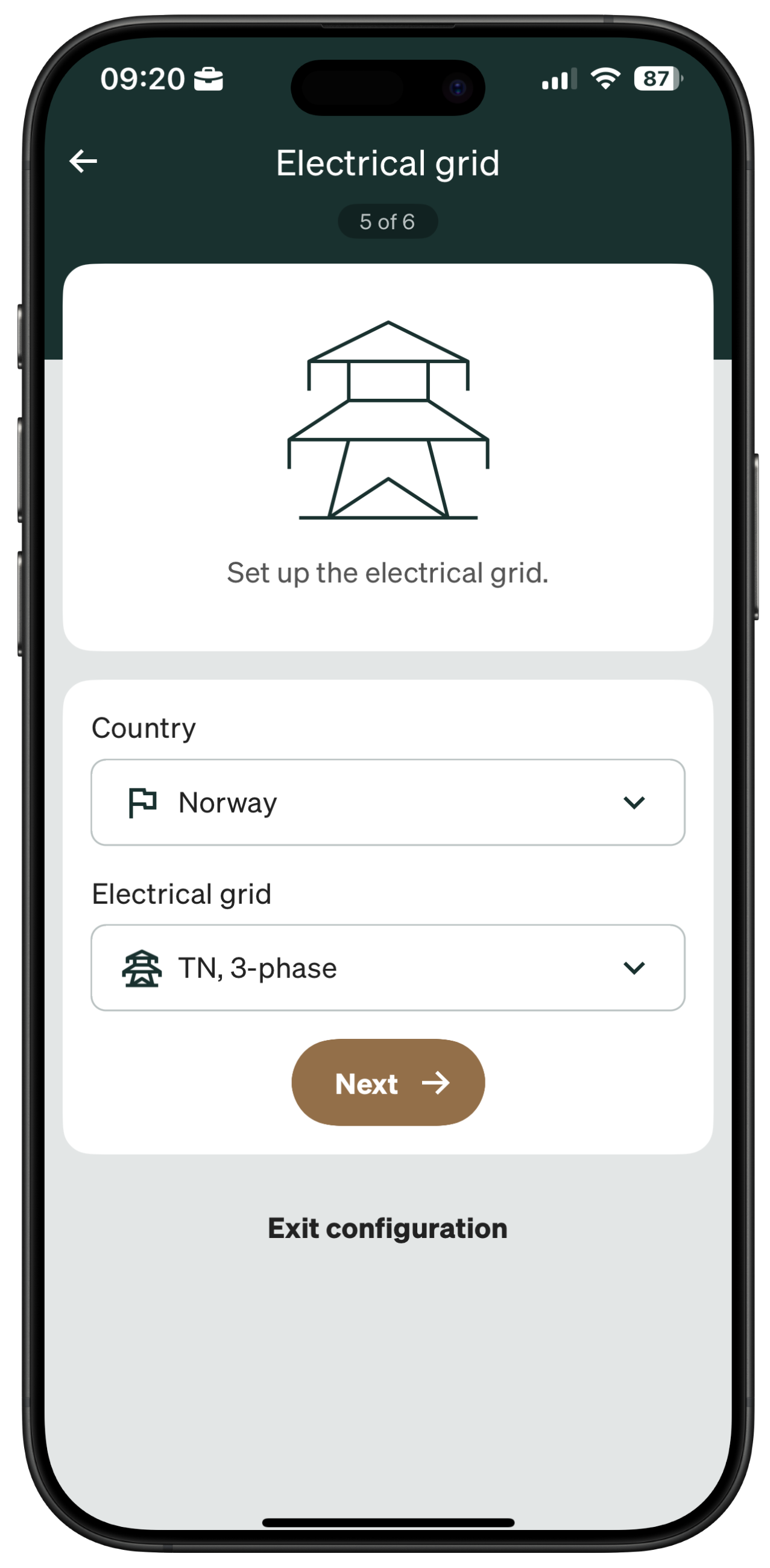

Velg land og innkommende nettverkstype (f.eks. TN eller IT, 1-fase eller 3-fase). Laderen vil automatisk forsøke å oppdage de riktige nettverkstypene for deg, som vil bli vist som "Anbefalt".
-

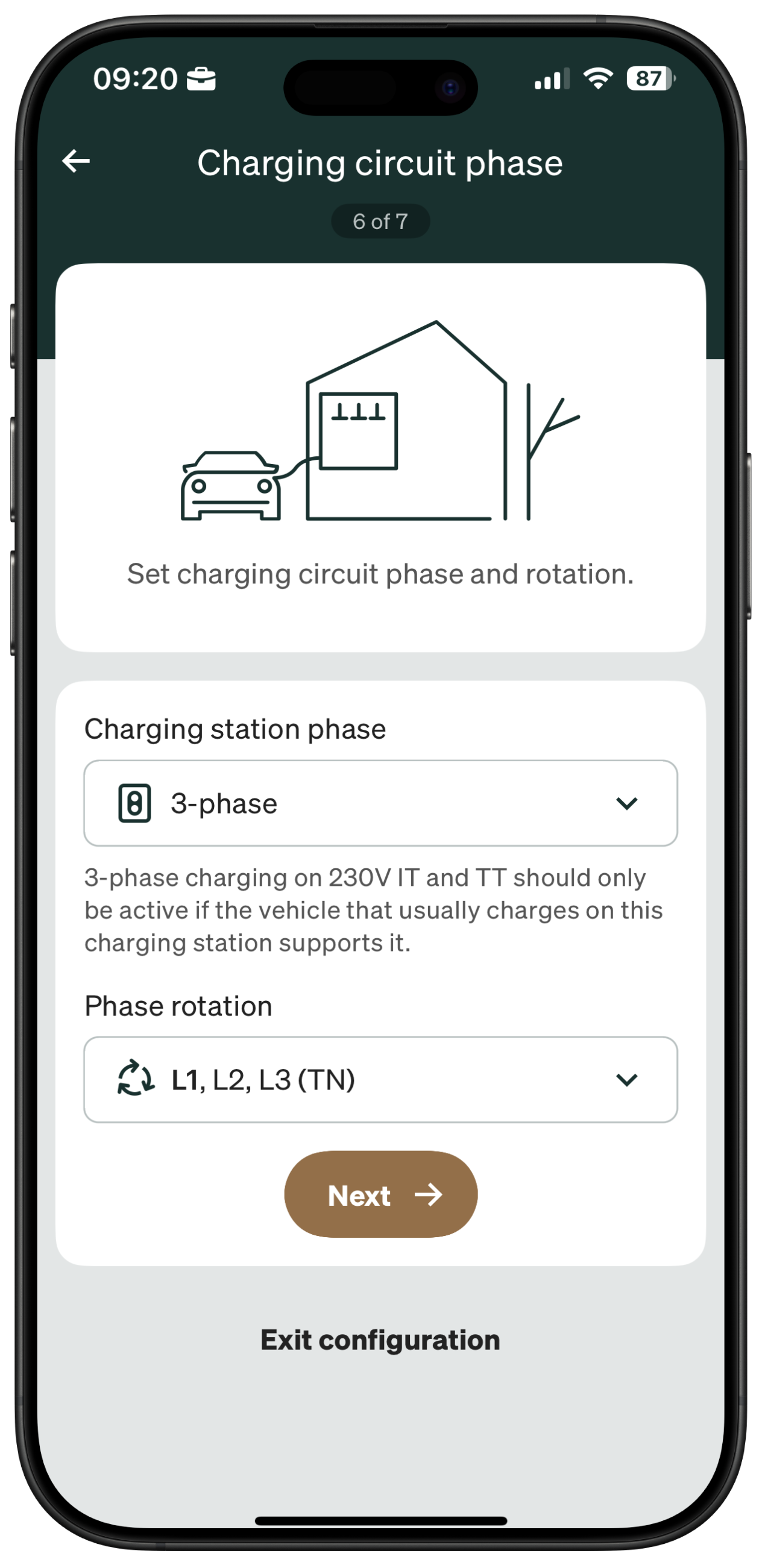

Angi antall faser (1 eller 3) og fase rotasjon.

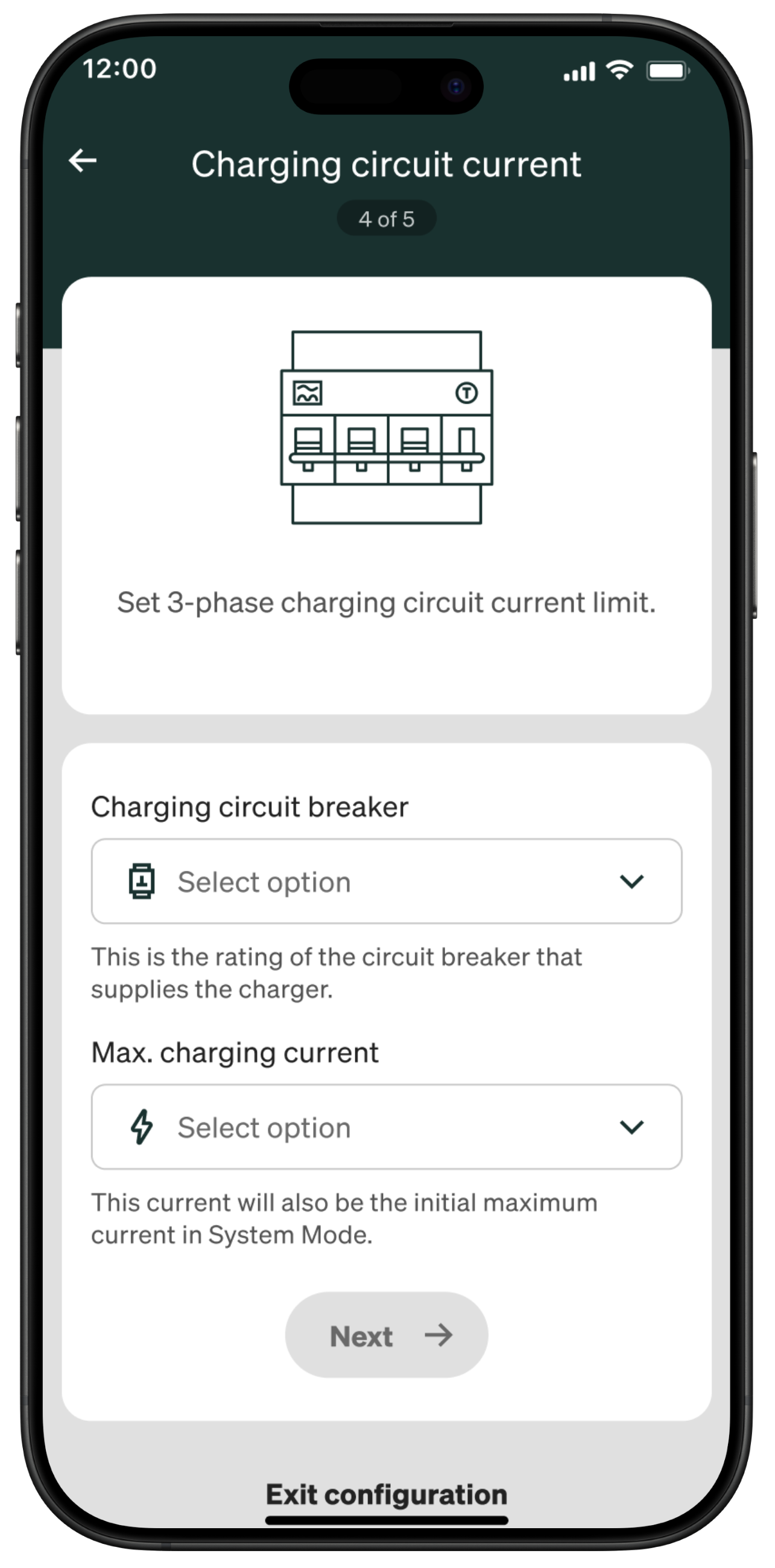

- Bekreft kursbryterens vurdering og maksimal ladestrom for kretsen som forsyner laderen.
-
Sjekk for et hvitt lys på ladestasjonen og test funksjonaliteten.
- Trykk Installer Zaptec Go > Skriv inn PIN-koden i tilfelle du blir bedt om det (finnes på borearket eller brukermanualen).
-
Valgfritt: Aktiver for kunde
-
Hvis ønskelig, aktiver Zaptec Go for kunden ved å trykke på Aktiver nå, eller trykk Aktiver senere.
-
Hvis ønskelig, aktiver Zaptec Go for kunden ved å trykke på Aktiver nå, eller trykk Aktiver senere.
Steg 3: Aktiver Zaptec Go for kunde
For å aktivere Zaptec Go trenger du PIN-koden for sikkerhet og e-postadressen til eieren.
-
Start aktiveringen

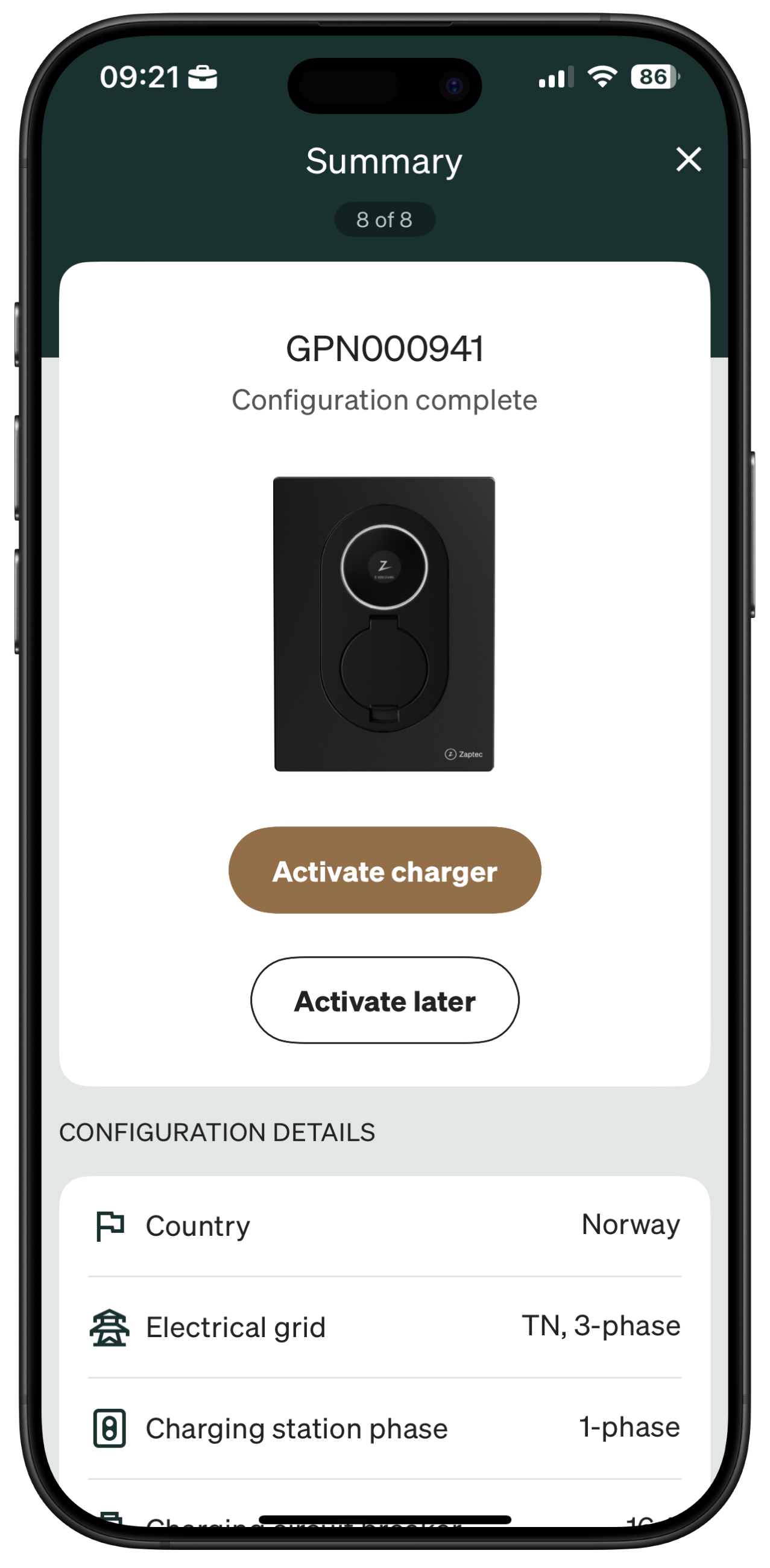

- Fra sammendragsskjermen, trykk Aktiver lader (eller finn det i Dashboard-menyen).
-
Skriv inn detaljer
- Skriv inn PIN-koden.

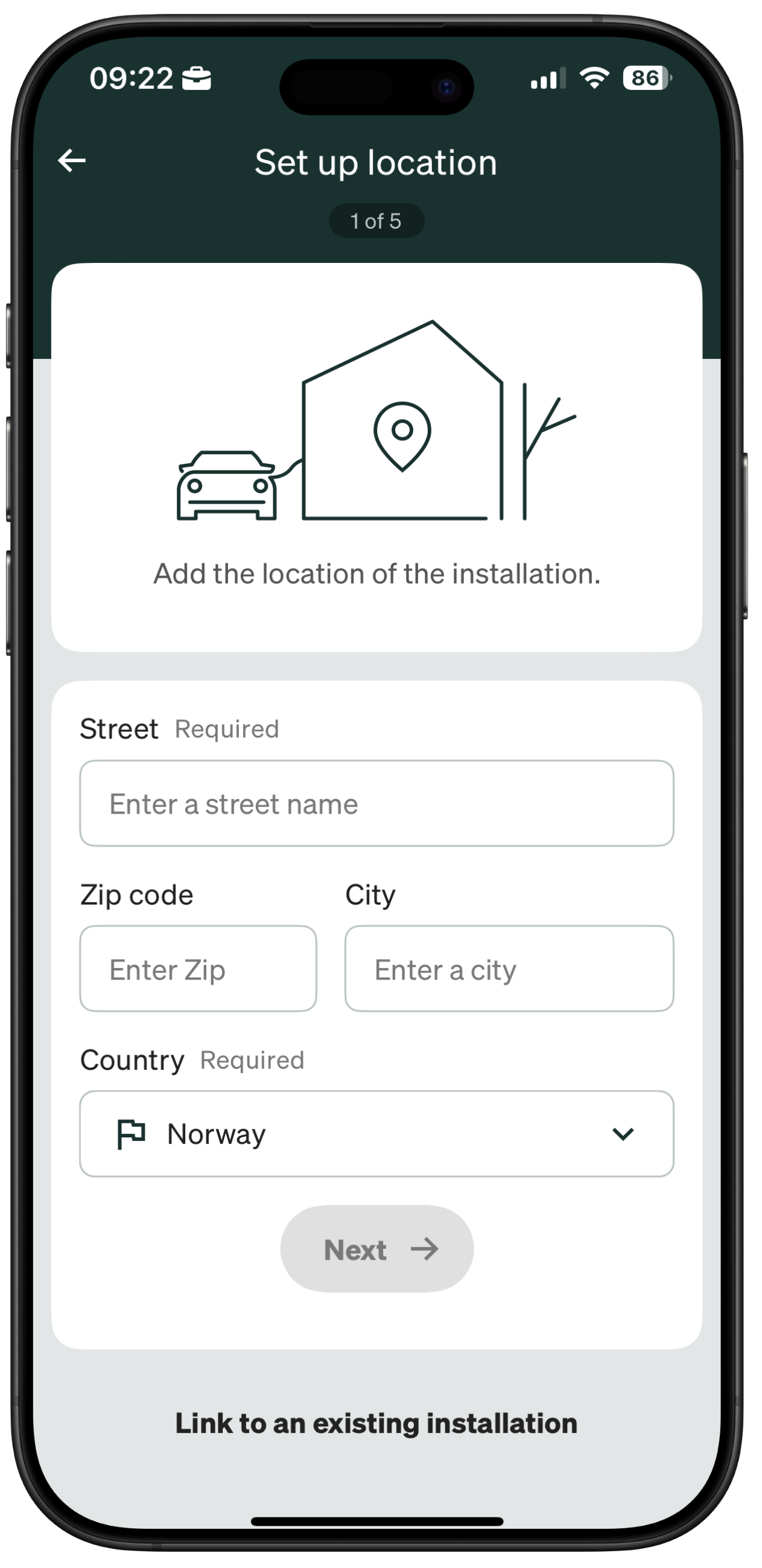

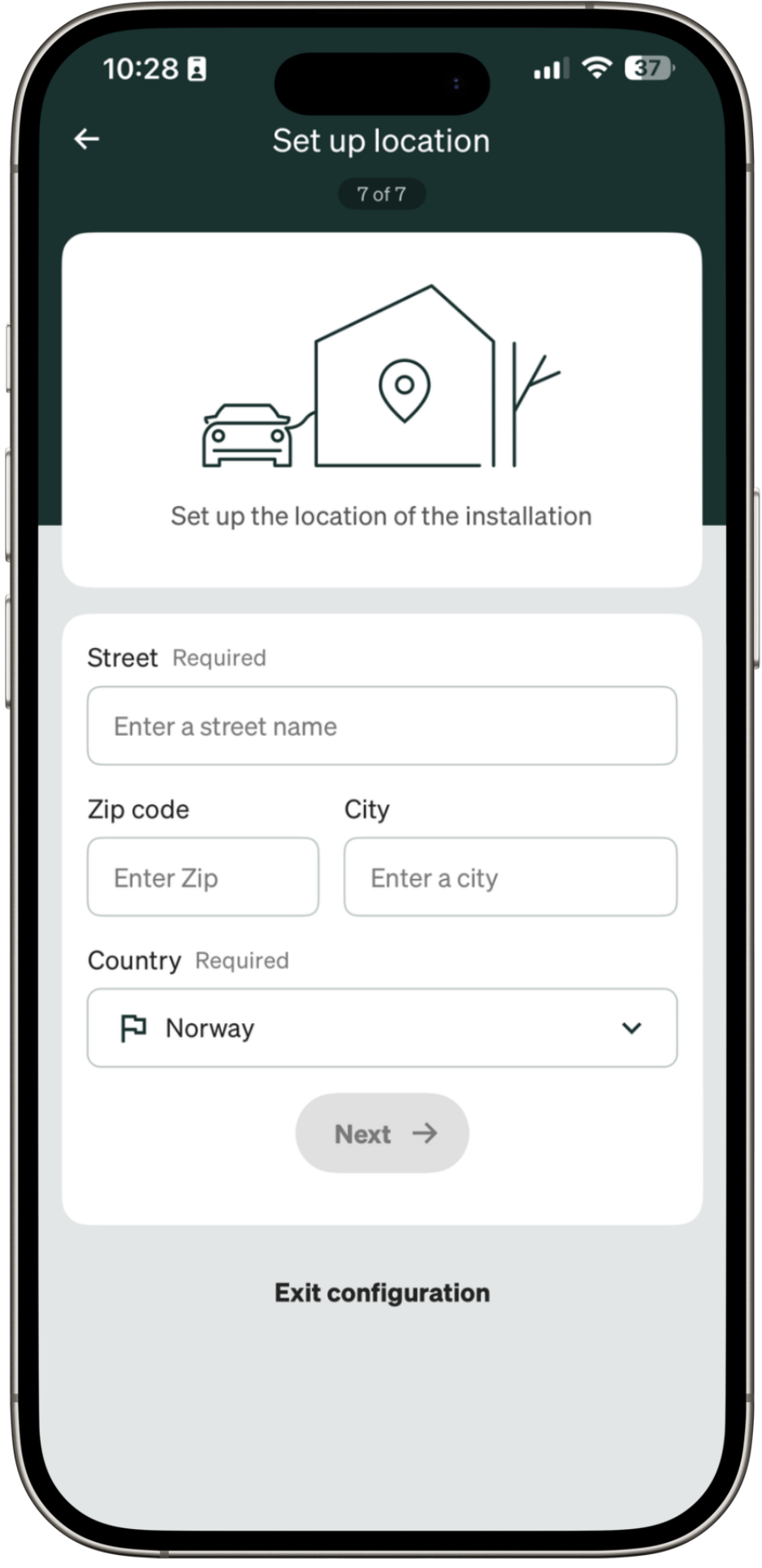

- Legg til stedsdetaljer (gateadressen vil bli brukt til å identifisere installasjonen i Zaptec Portal).

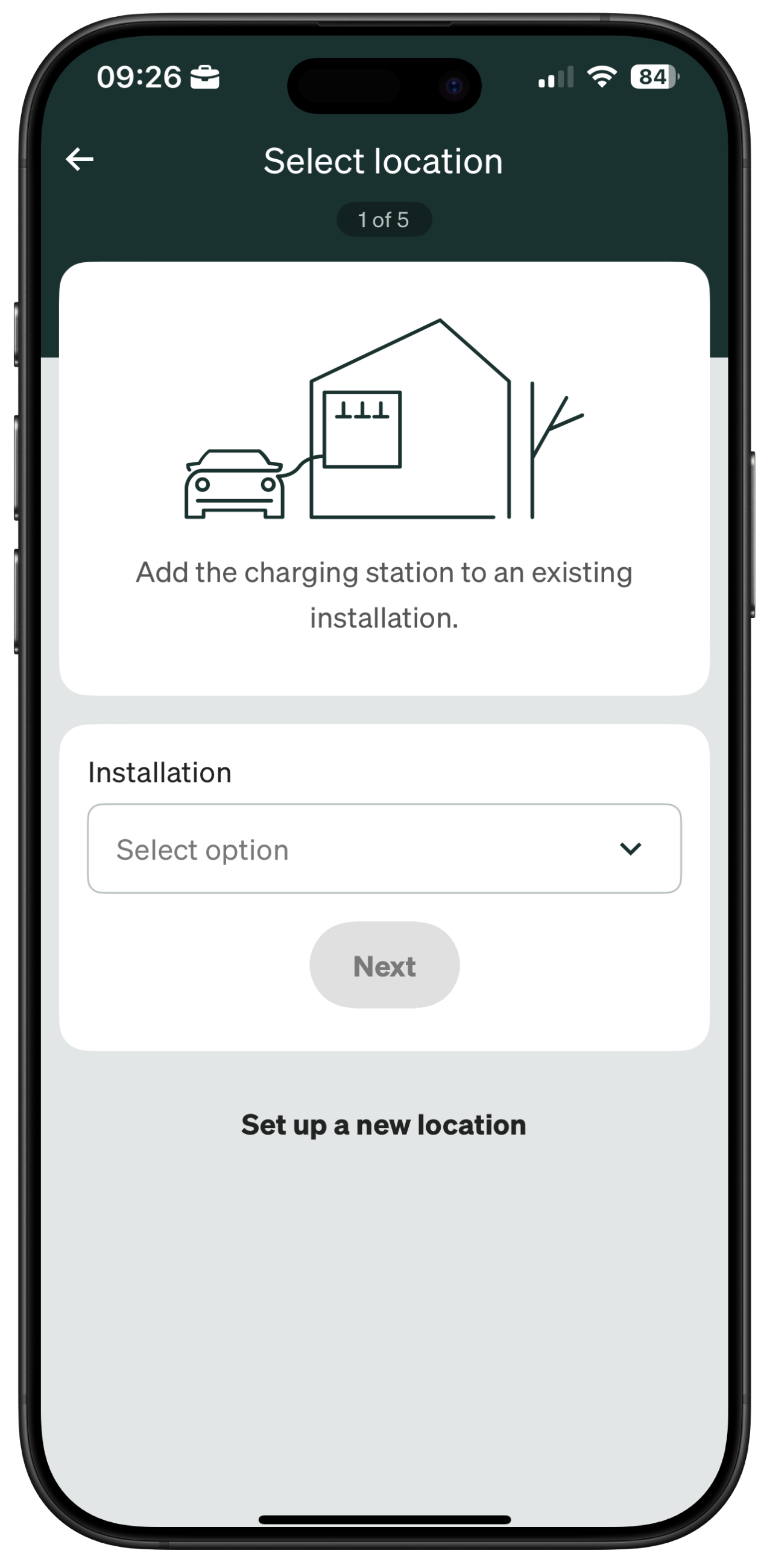

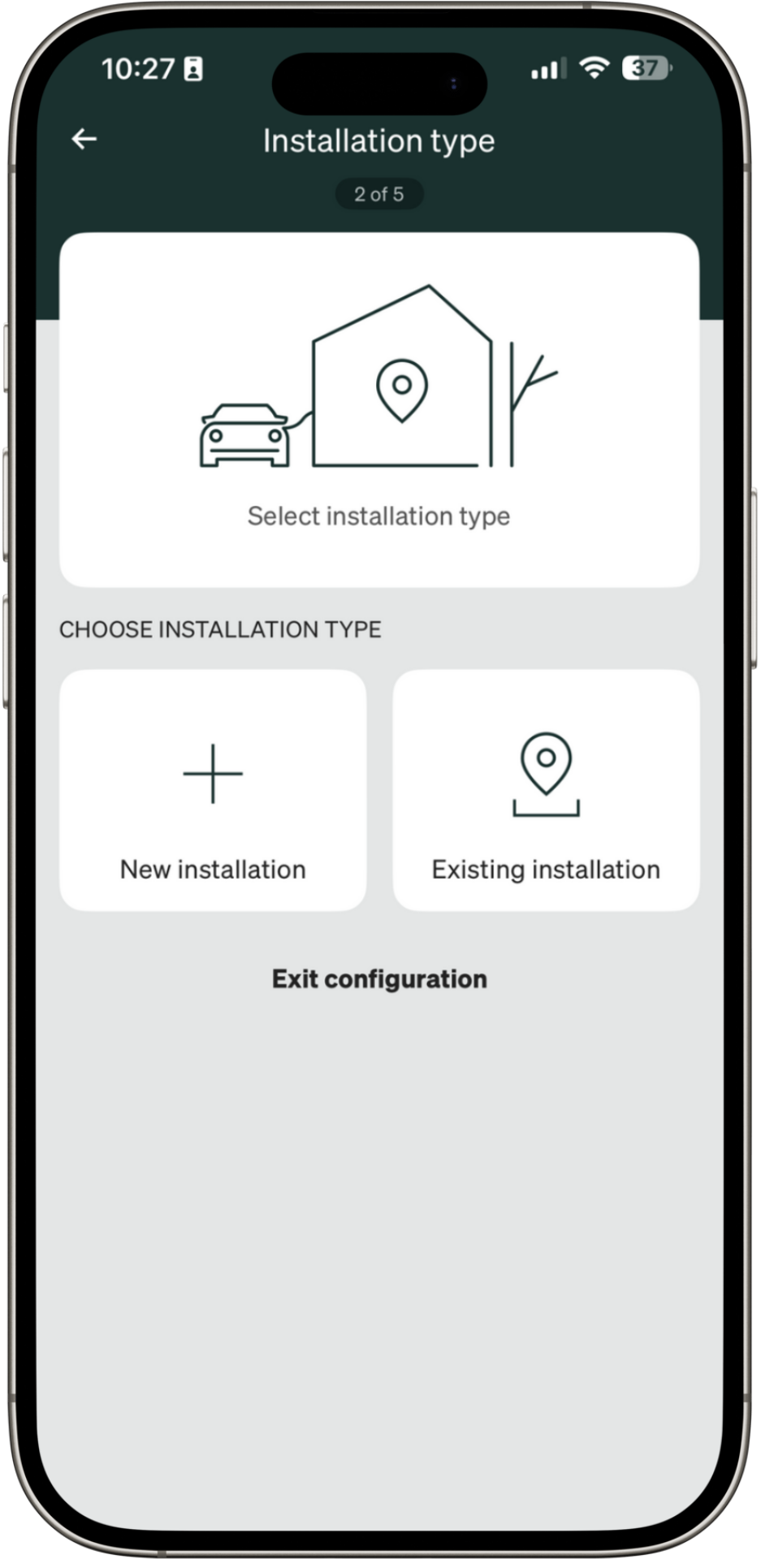

- Hvis ladestasjonen deler strøm med en eksisterende Zaptec Go, trykk Koble til en eksisterende installasjon > Velg den eksisterende oppsettet.
Hvis du ikke finner den eksisterende oppsettet, be eieren om å gi deg tilgang ved hjelp av din tjenestepartners Lookup Key.
-
Tildel eierskap

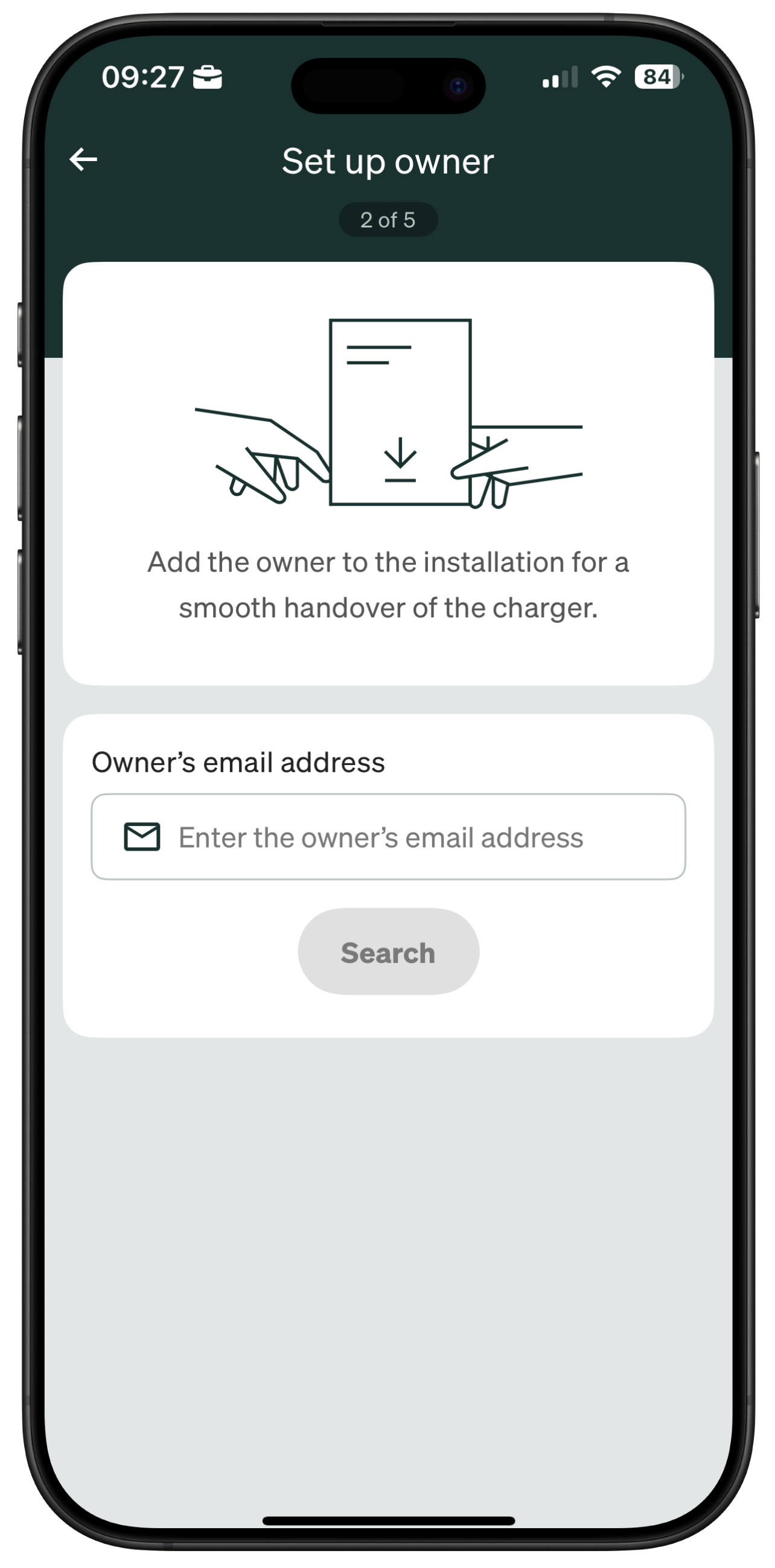

- Skriv inn eierens e-post ( Sørg for at informasjonen er korrekt, da den ikke kan endres senere).
- Eiere uten en Zaptec-konto vil motta en e-post for å registrere seg; eksisterende brukere vil få en varsling i appen.
-
Bekreft tilgang for tjenestepartner

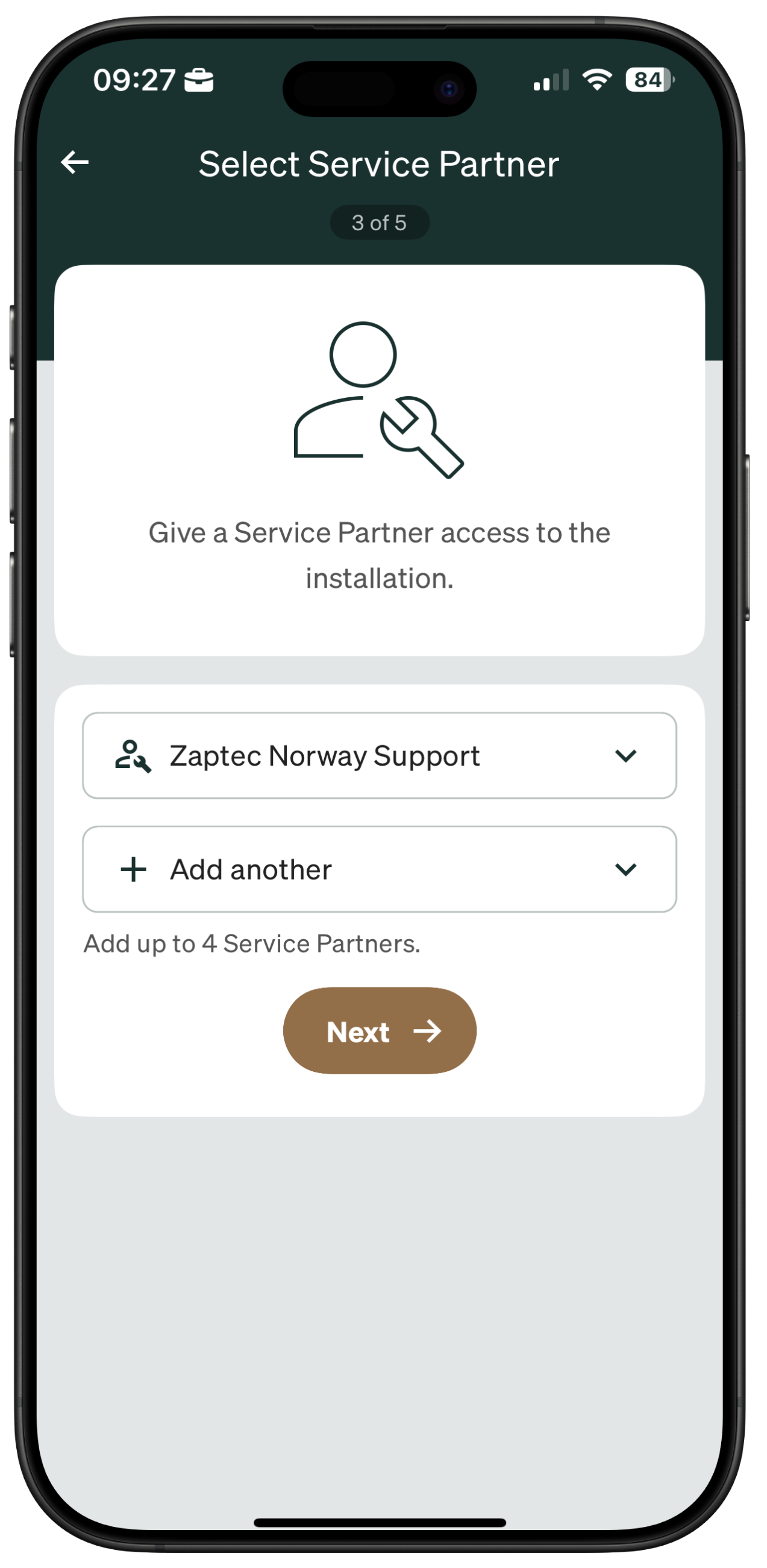

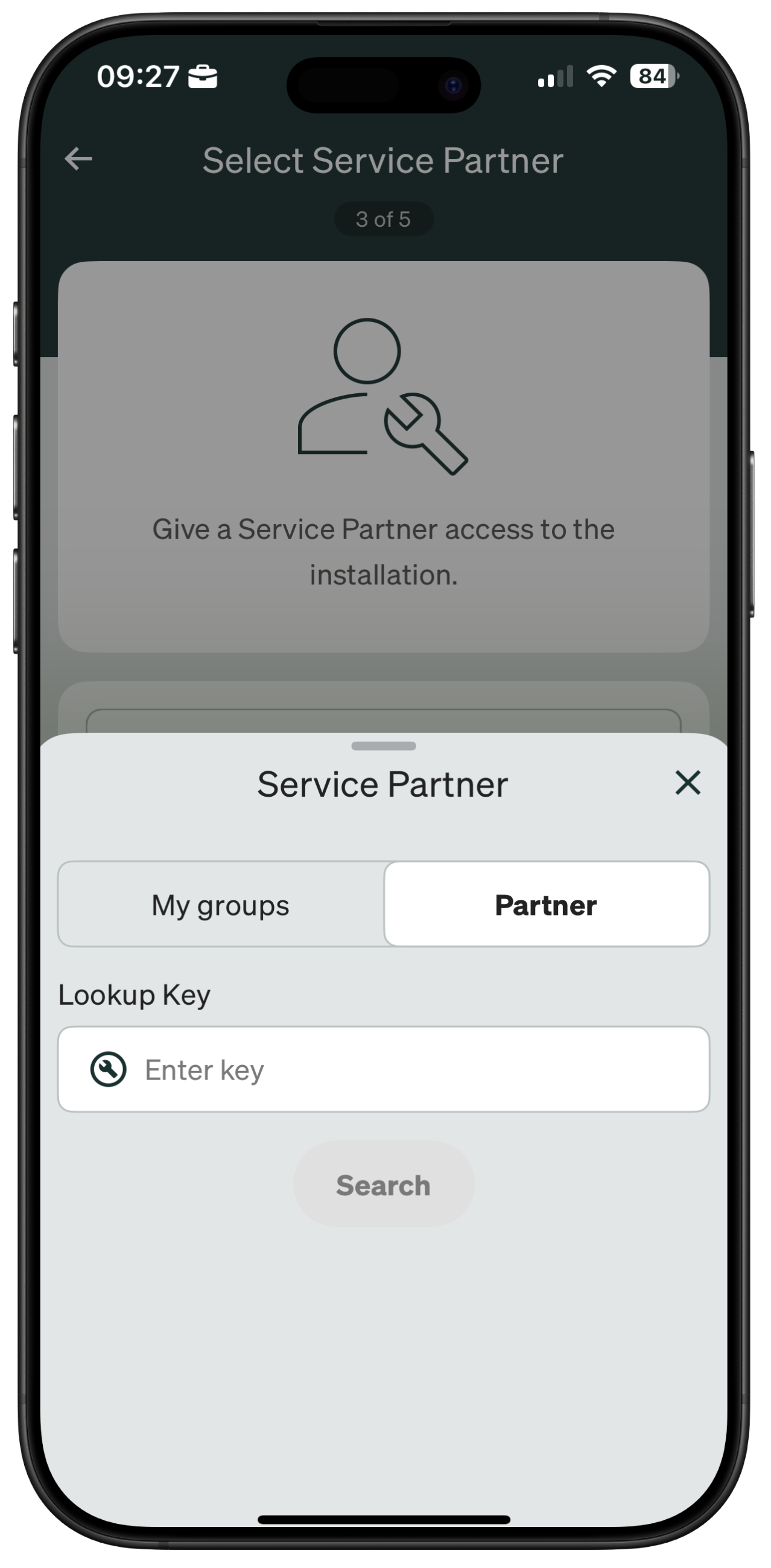

- Som standard er det din egen Tjenestepartner gruppe. Hvis du installerer på vegne av en annen Tjenestepartner, inviter dem i stedet. Trykk Partner og skriv inn deres Lookup Key.
- Som standard er det din egen Tjenestepartner gruppe. Hvis du installerer på vegne av en annen Tjenestepartner, inviter dem i stedet. Trykk Partner og skriv inn deres Lookup Key.
-
Fullfør oppsettet

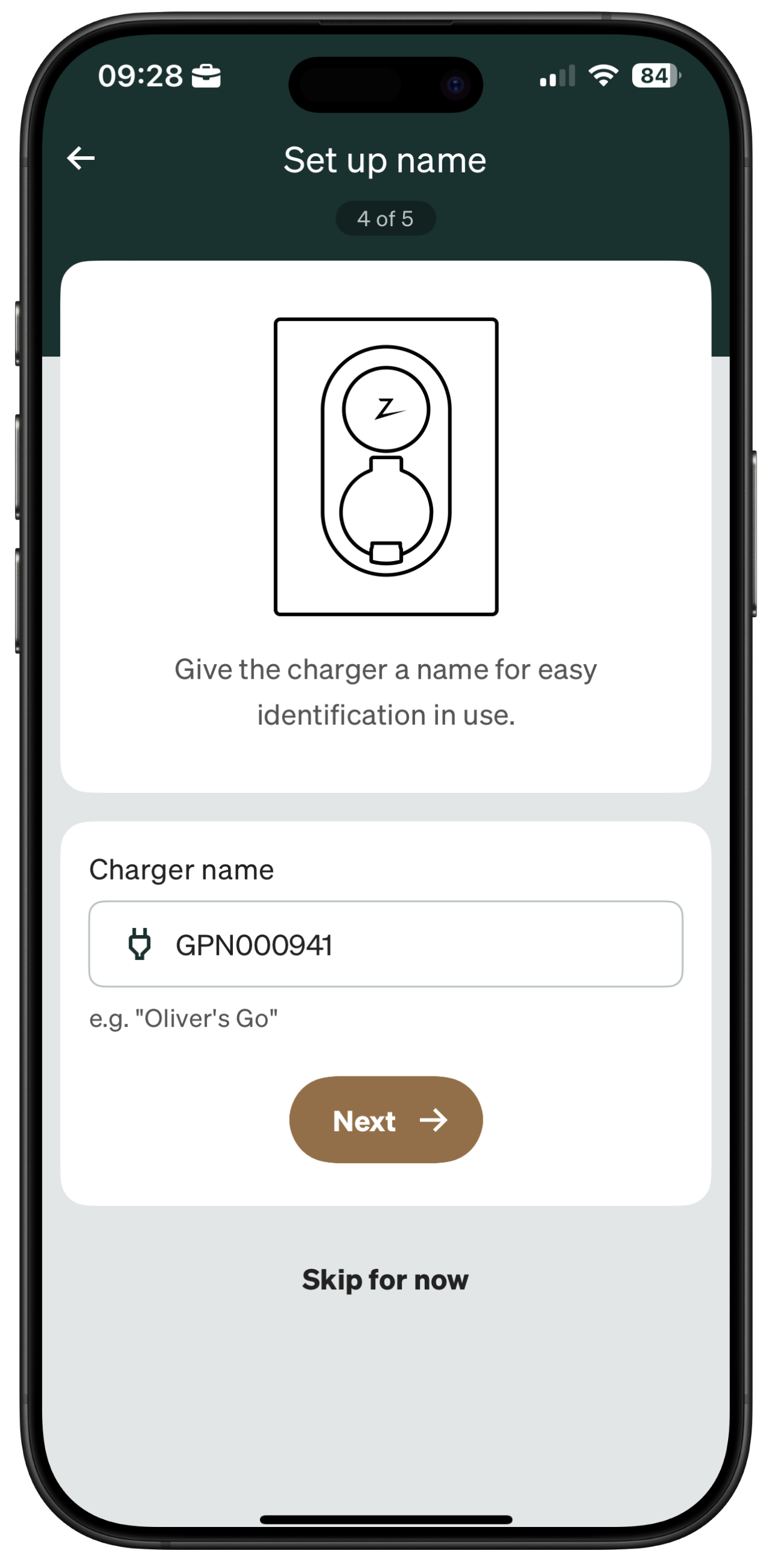

- Gi ladestasjonen et navn (eller behold standard serienummer) > Trykk Ferdig for å registrere i Zaptec Portal.
- Etter oppsettet vil QR-koden forsvinne, og ladestasjonen vil vise MID-modus i 30 sekunder før den bytter til normal modus.
Multiinstallation av Zaptec Go

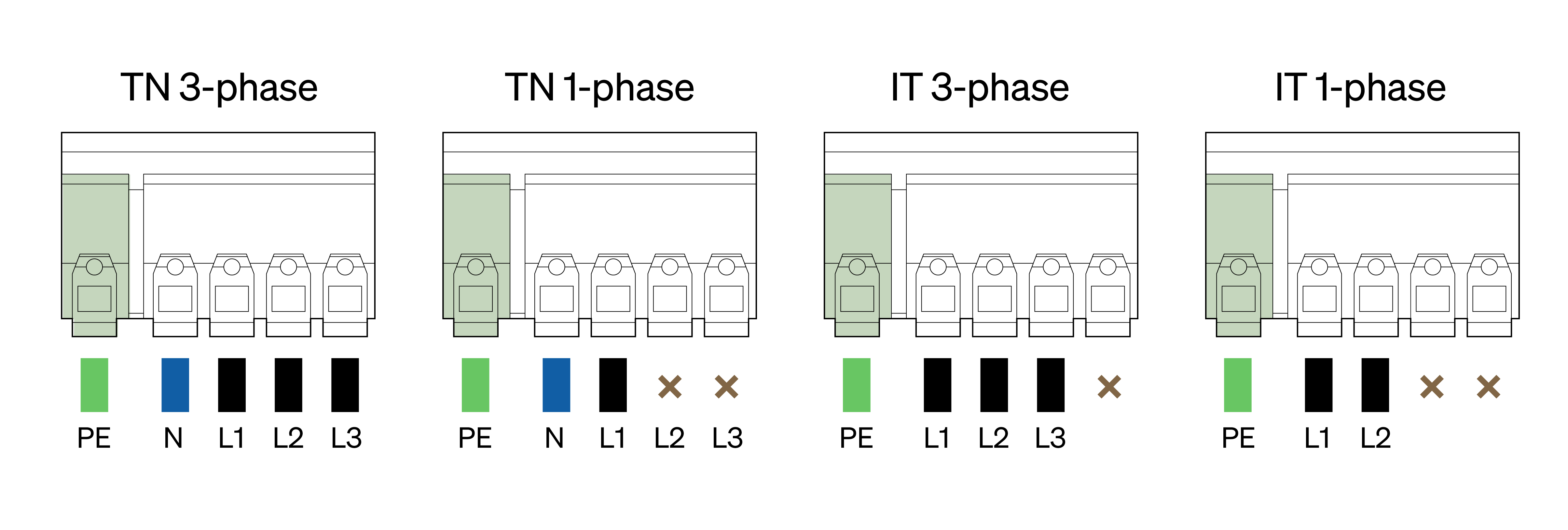

Du kan installere opptil tre Zaptec Go ladere per installasjon. Ladestasjonene vil kommunisere via skyen for sømløs drift.
Merk: Hver Zaptec Go krever en sikring og en Type A RCD montert foran, og sørg for at alle sikringer for laderbe har samme verdi.
Konfigurasjon:
- Følg de samme konfigurasjonsstegene som for en enkelt lader. For å aktivere lastbalansering når du aktiverer flere ladere, trykk på Koble til en eksisterende installasjon under aktiveringstrinn 6 og velg installasjonen brukt av den første laderen.
- Når du roterer faser på en 3-fase installasjon, spesifiser den innkommende fasen (L1, L2, eller L3) koblet til fase 1 terminalen på laderen via Zaptec-appen under konfigurasjonen.
For mer informasjon; Klikk her.
Installasjonsvideo
Se videoen nedenfor eller følg stegene for å fullføre installasjonen.
