Hvordan installere Zaptec Go 2

Denne guiden er for autoriserte installatører og dekker hvordan man installerer, konfigurerer og aktiverer Zaptec Go 2 ladestasjonen. For ytterligere detaljer, last ned installasjonsmanualen, her.





1. Monter og koble Zaptec Go 2

Zaptec Go 2 lader kun på 1-fase på IT-nett. Selv om den kan kobles for IT 3-fase, vil den kun bruke en enkelt fase for lading. Vi anbefaler å koble den for IT 1-fase.

Krav

Zaptec Go 2 krever en upstream sikring og en Type A RCD (30mA) for AC jordfeilbeskyttelse. Selv om den har innebygd 6mA DC feilbeskyttelse, er en 30mA Type A RCD fortsatt nødvendig for hver krets.

Følg disse trinnene:

  1. Fjern frontdekselet til ladestasjonen.
  2. Velg kabelinngang: Bunn (anbefalt), topp eller bak. Fjern hullpluggen.
  3. Kjør strømkabelen (maks 6mm²) gjennom valgt inngangspunkt.
    For 32A installasjoner, bruk inngangskabel med tverrsnitt på 6mm².
  4. Monter enheten ved hjelp av de fire T20 skruene. Sørg for at den er rett og i riktig høyde.
  5. Sikre kabelen med kabelklampen.
  6. Fjern terminaldekselet ved å trykke på festetappen og dra det nedover.

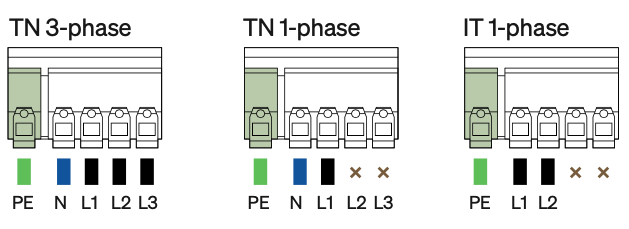

  7. Strip 12mm av isolasjonen fra hver ledning (ferruler valgfritt).
  8. Sett inn ledningene i terminalene og trykk ned alle spakene for å sikre dem.
  9. Sett tilbake terminaldekselet.
  10. Slå på strømmen.

Lyset vil bli oransje, noe som indikerer at det er strøm på og klart for konfigurasjon. En QR-kode vil vises på skjermen for konfigurasjon i Zaptec App.







2. Konfigurer Zaptec Go 2 i appen

Last ned Zaptec-appen fra App Store og Google Play. Logg inn med din Zaptec-sertifiserte installatørkonto for fullstendige oppsettfunksjoner (som kundehåndtering, Zaptec Sense, og registrering av ladestasjonen i Zaptec Portal).

I Zaptec App:

  1. Dashboard > Trykk på tre-prikk ikonet >  Installer et produkt.
  2. Velg Zaptec Go > skann QR-koden som vises på ladestasjonen eller bruk den trykte QR-koden på PIN-klistremerket. Sørg for at laderen er på og Bluetooth er aktivert på telefonen.

    Hvis skanning mislykkes, trykk på tre-prikk (⋯) symbolet > Velg enhet fra listen  > Velg laderens serienummer.

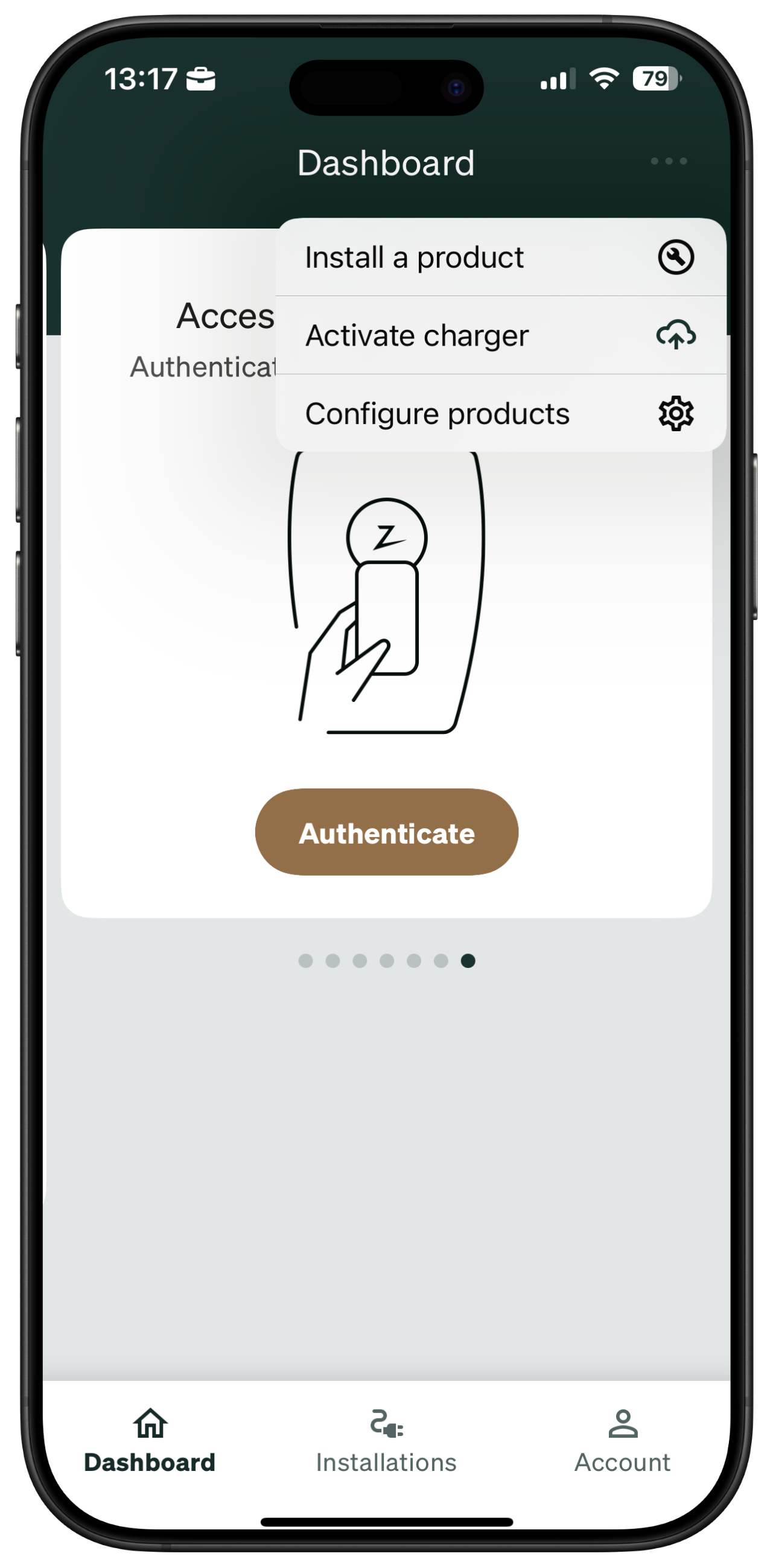

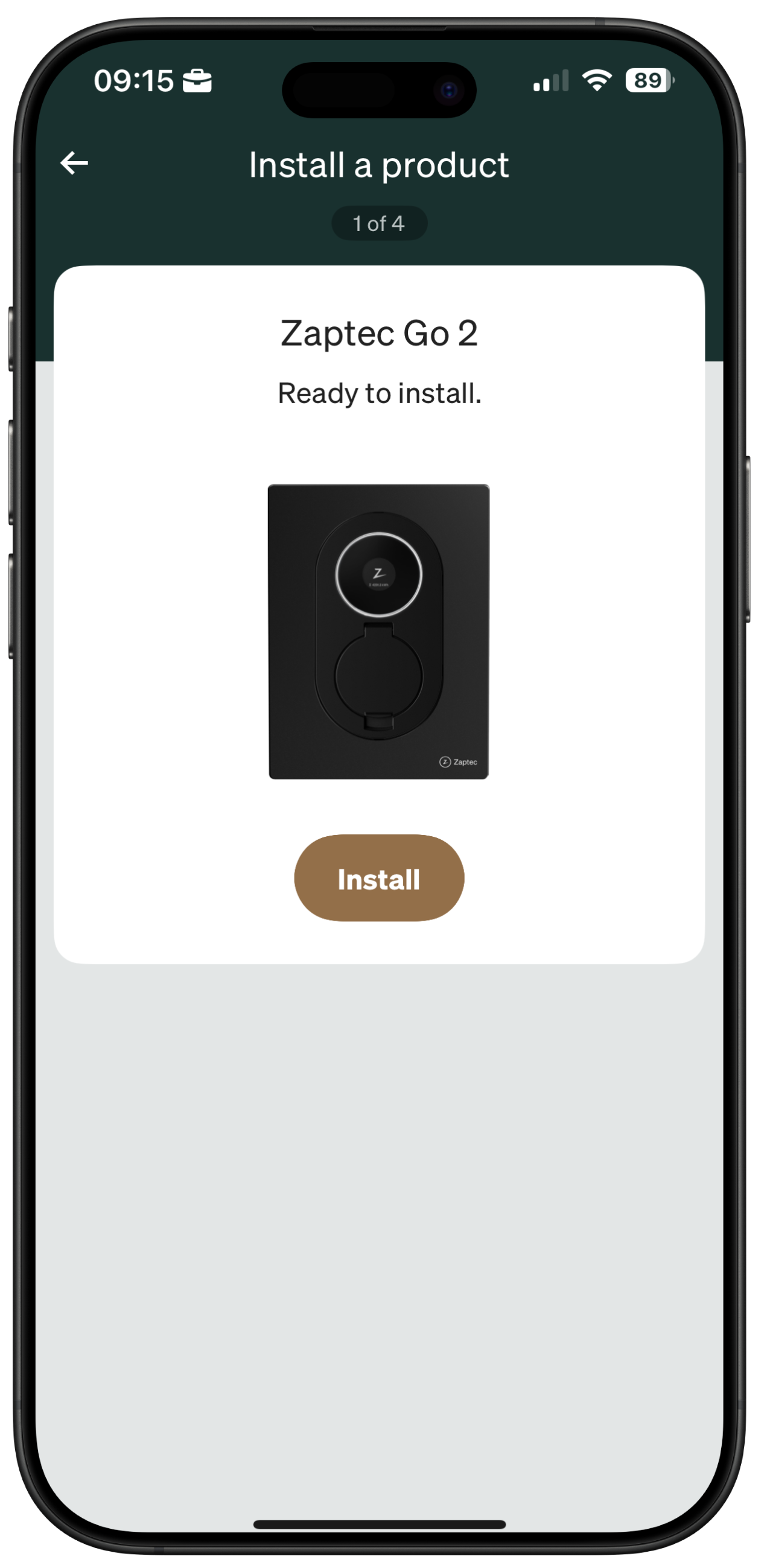

    Dashboard - install a product .png1-4 Install a product - Installation Go 2.png

  3. Trykk Installer Zaptec Go > Skriv inn PIN-koden hvis du blir bedt om det (finnes på borearket eller brukermanualen)
  4. Velg tilkoblingen: Wi-Fi eller 4G LTE-M.

    3-5 Connectivity - installation.png

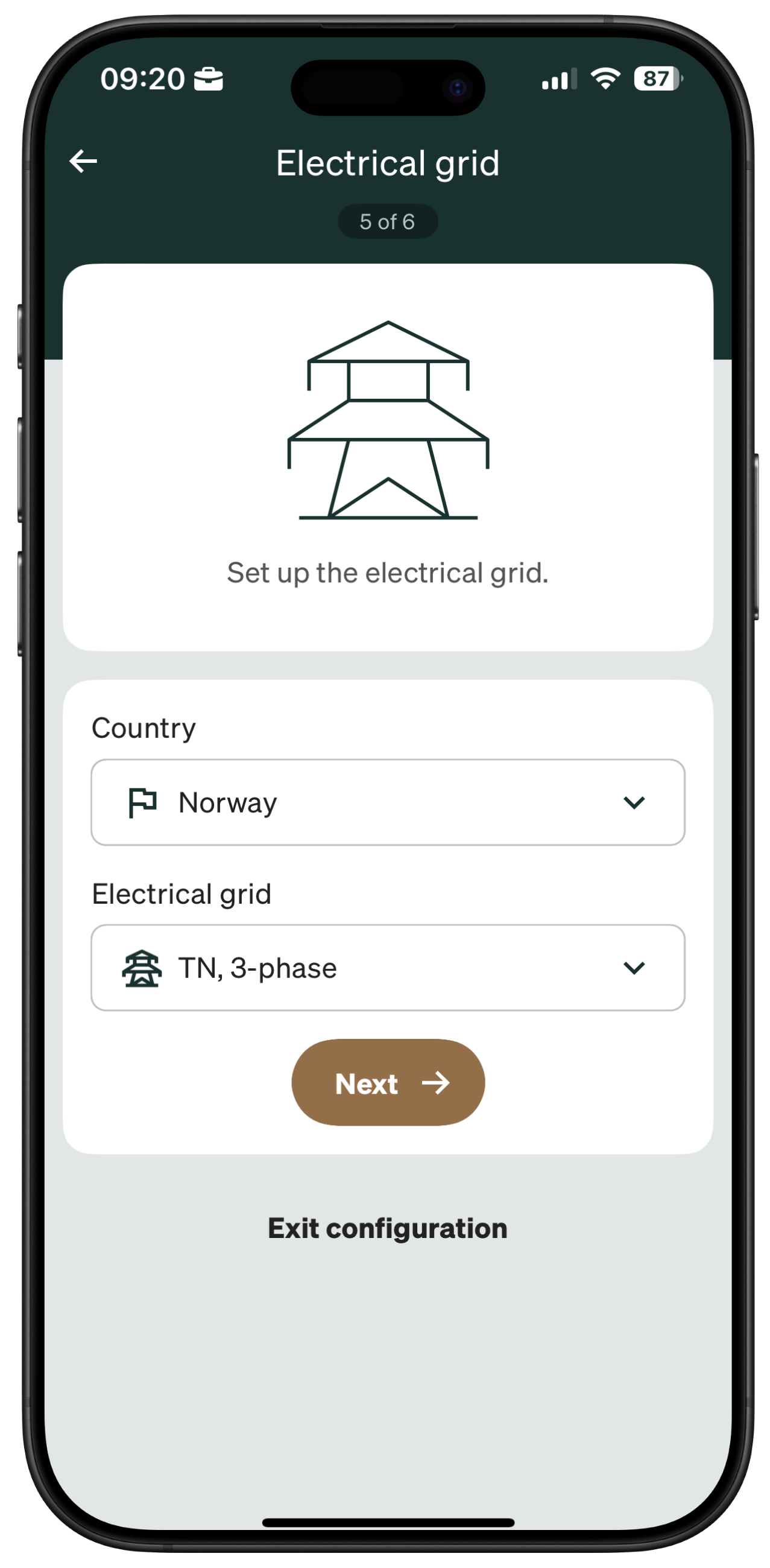

  5. Velg land og innkommende nettverksype (f.eks. TN 1 eller 3-fase, eller IT-nett 1-fase). Laderen vil automatisk forsøke å oppdage de aktuelle nettverkstypene for deg, som vil bli vist som "Anbefalt".




  6. Spesifiser antall faser (1 eller 3) og fase rotasjon.

    Hvis "Ladestasjon fase" er satt til 3-fase, må du spesifisere fase rotasjon, og om du vil låse det til 1-fase lading eller ikke.

    Eieren kan aktivere 1-fase lading selv under Avanserte innstillinger.

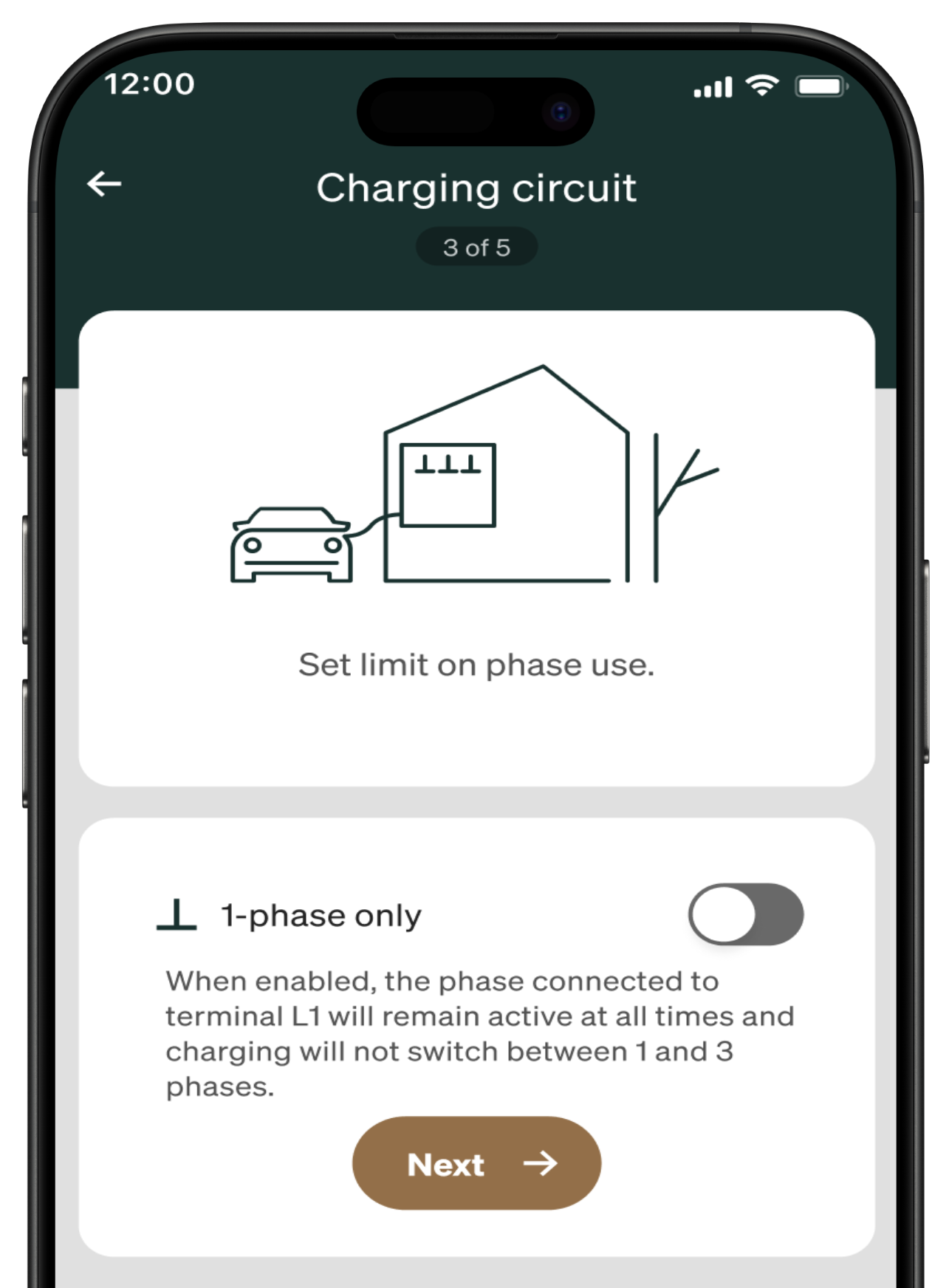

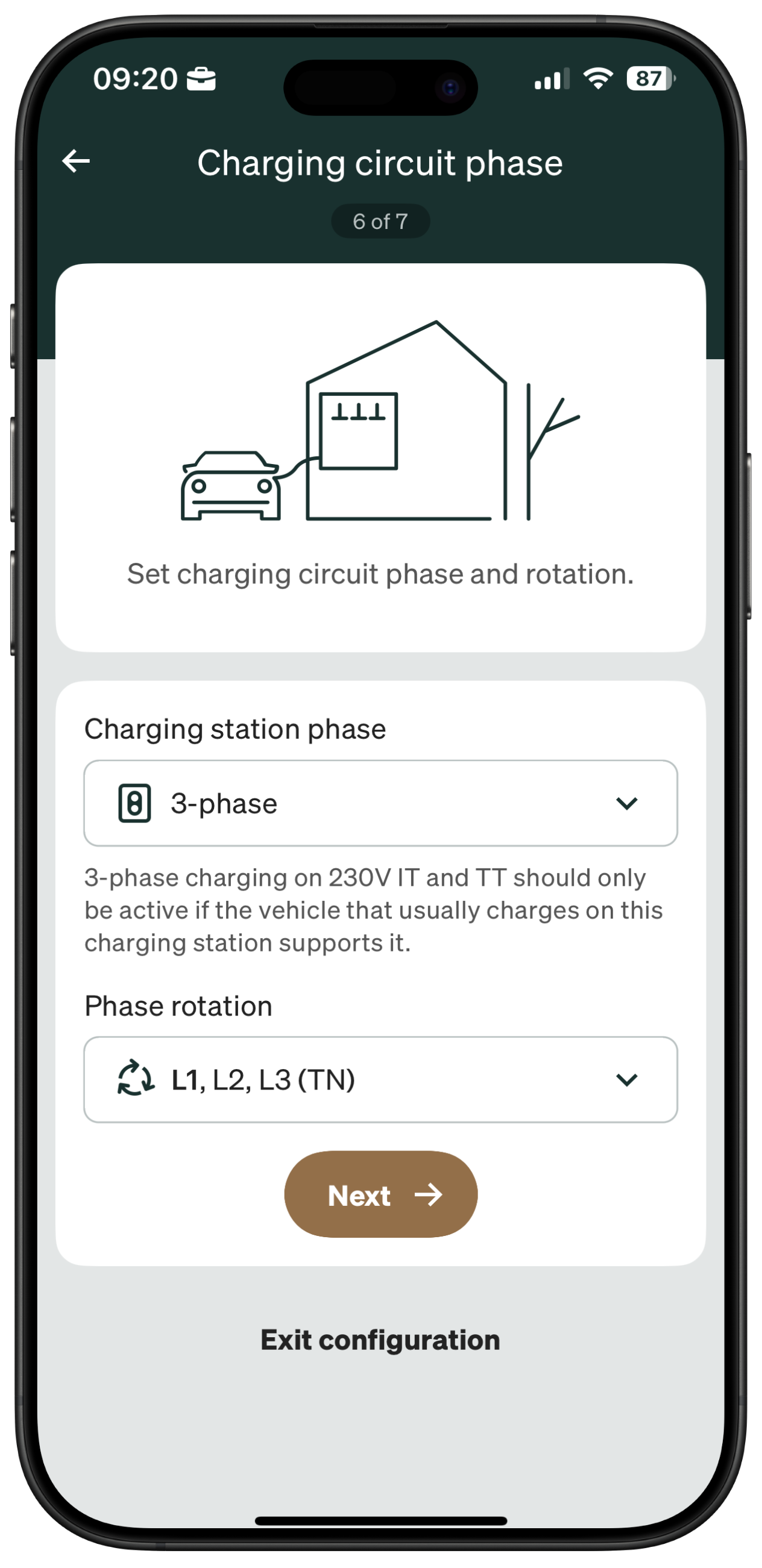

    3-5 Charging circuit 1-phase only - Installaton Go2 .png


  7. Bekreft sikringens vurdering og maksimal ladestøm for kretsen som forsyner laderen.
  8. Sjekk for et hvitt lys på ladestasjonen og test funksjonaliteten.

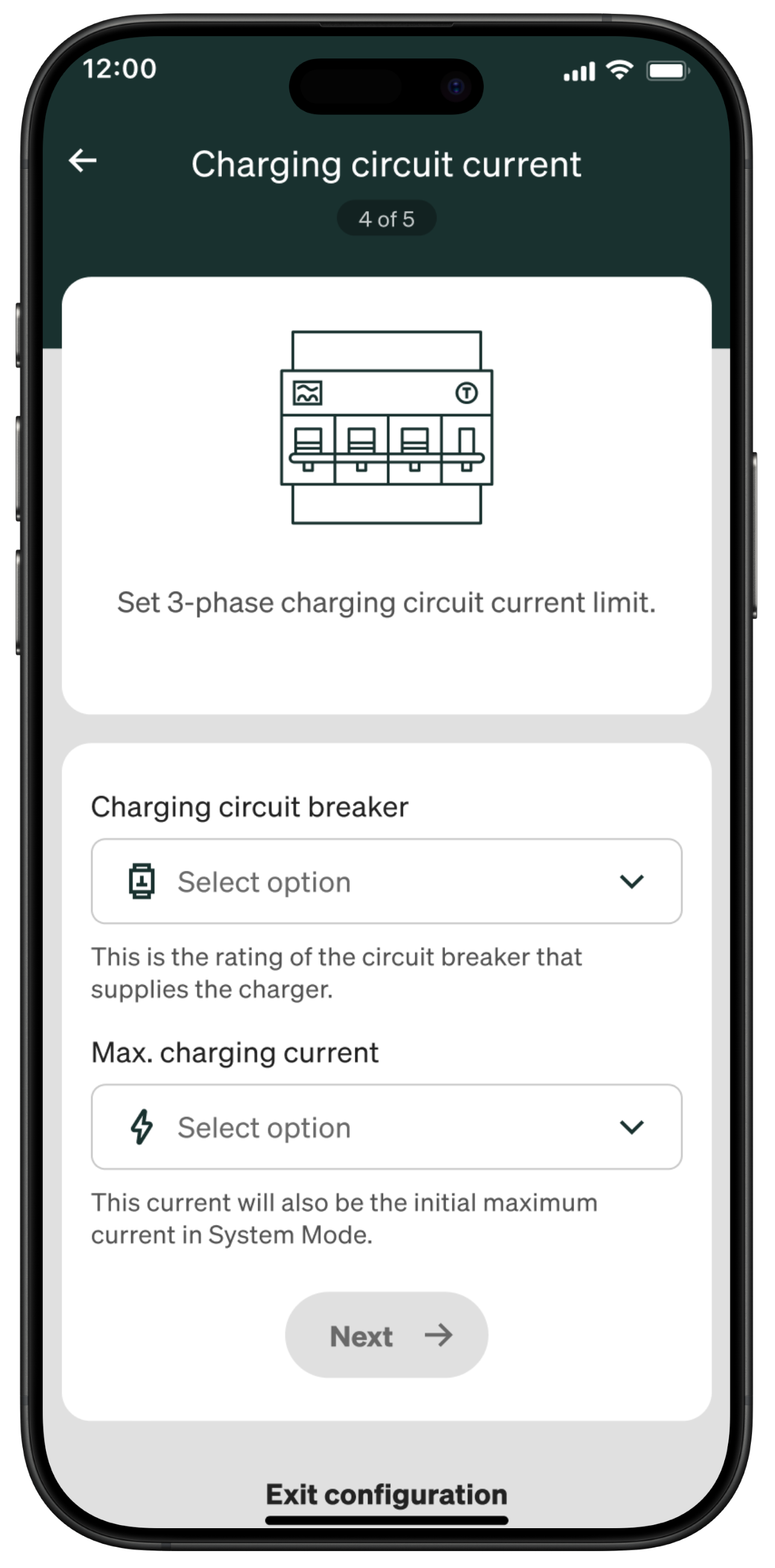

    4-5 Charging circuit current - Installation Go.png

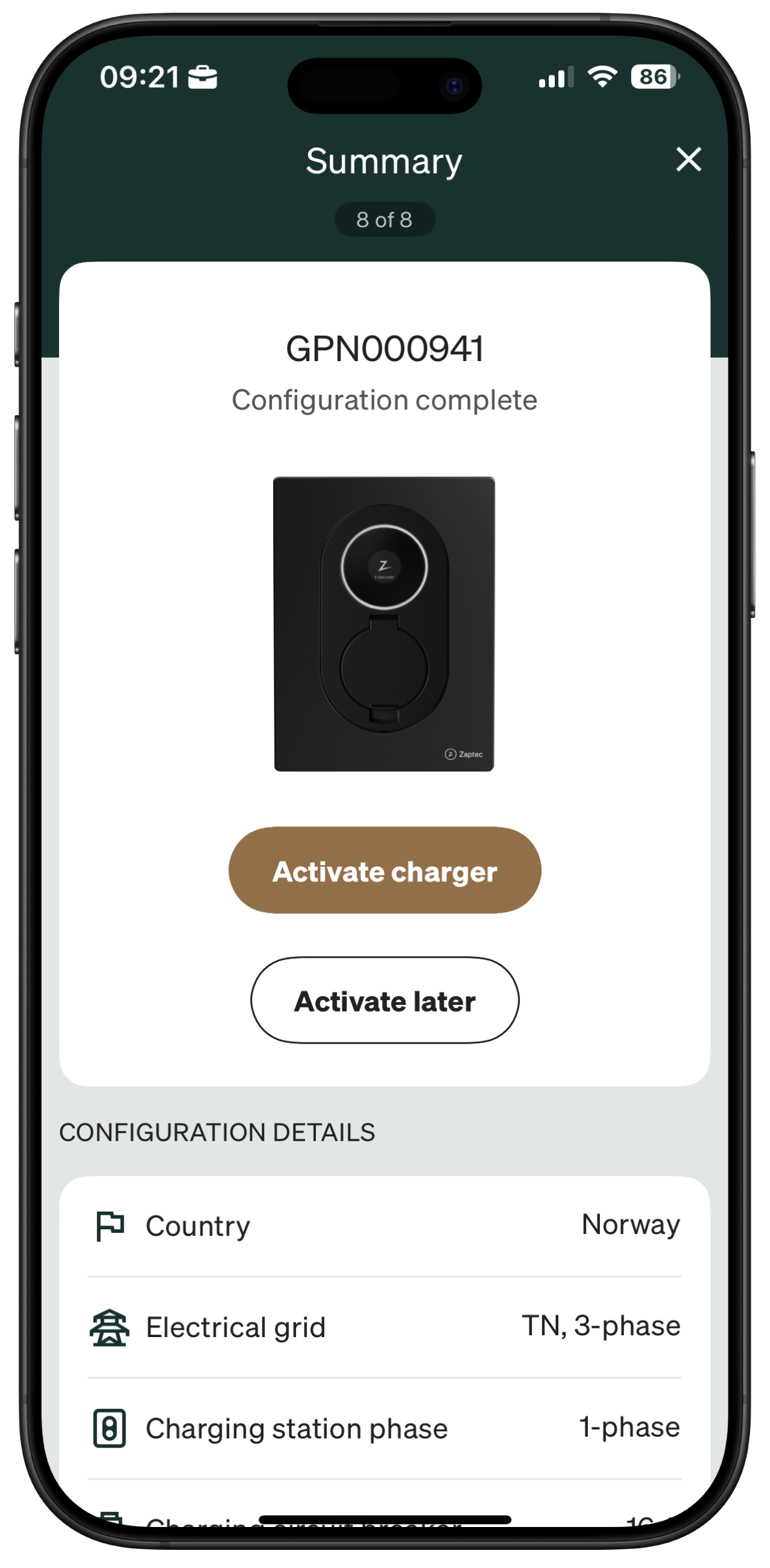

  9. Hvis du ønsker, aktiver Zaptec Go for kunden ved å trykke Aktiver nå, eller trykk Aktiver senere.

    8-8 Summary - Installation Go.png




3. Aktiver Zaptec Go 2 for kunden

For å aktivere Zaptec Go 2, trenger du PIN-koden for sikkerhet og e-postadressen til eieren.

  1. Fra sammendragsskjermen, trykk Aktiver lader (eller finn det i Dashboard-menyen).
  2. Skriv inn PIN-koden.
  3. Legg til stedsdetaljer (gateadressen vil bli brukt til å identifisere installasjonen i Zaptec Portal).
  4. Hvis ladestasjonen deler strøm med en eksisterende Zaptec Go, trykk Koble til en eksisterende installasjon > Velg den eksisterende oppsettet.
  5. Hvis du ikke finner den eksisterende oppsettet, be eieren om å gi deg tilgang ved å bruke din tjenestepartner Lookup Key.

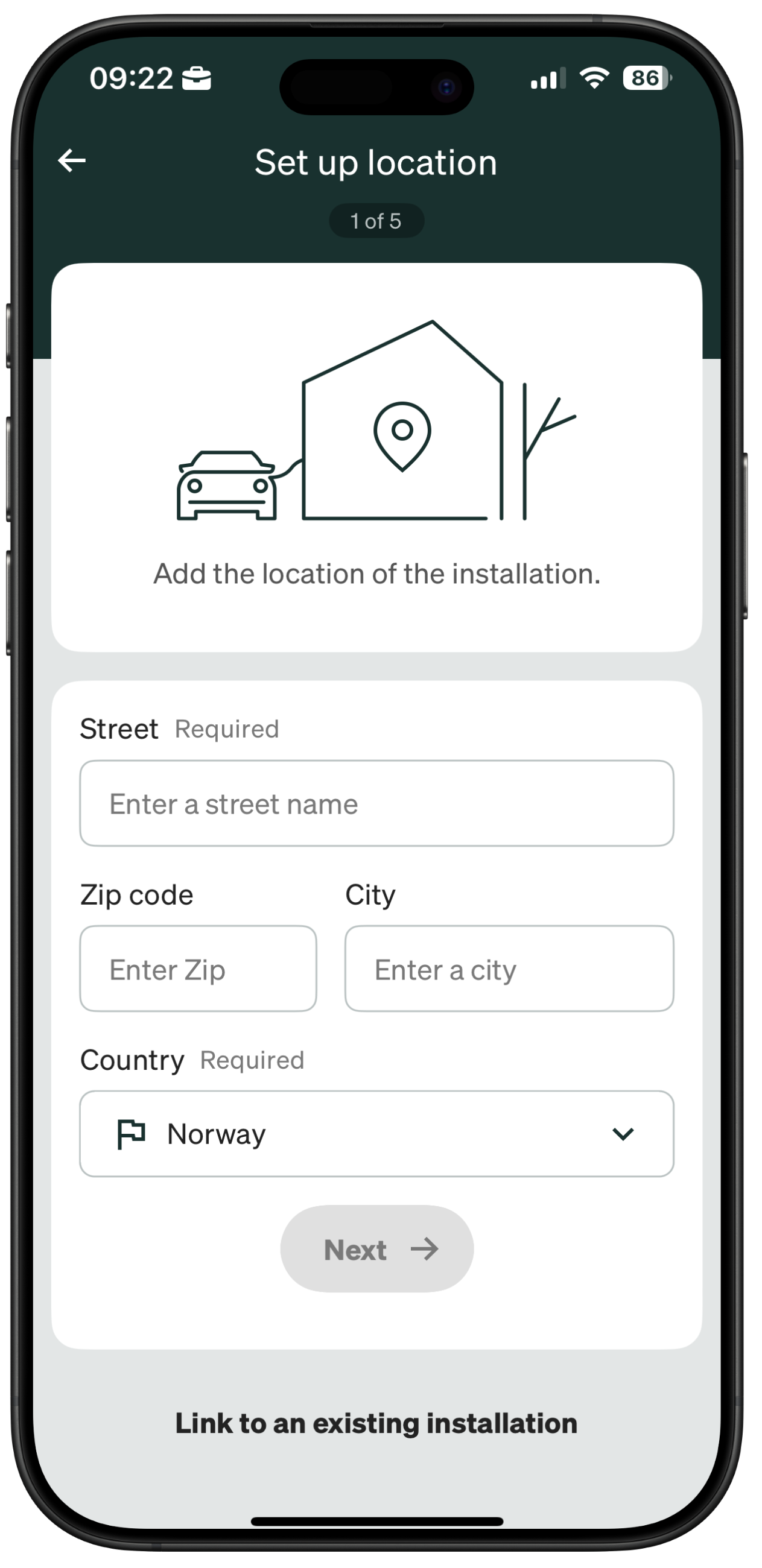

    1-5 Set up new location - Activation Go.png1-5 Link to an existing location - Activation Go.png

  6. Skriv inn e-posten til eieren (Forsikre deg om at informasjonen er korrekt, da den ikke kan endres senere). Eiere uten Zaptec-konto vil få en e-post for å registrere seg; eksisterende brukere vil få en varsling i appen.

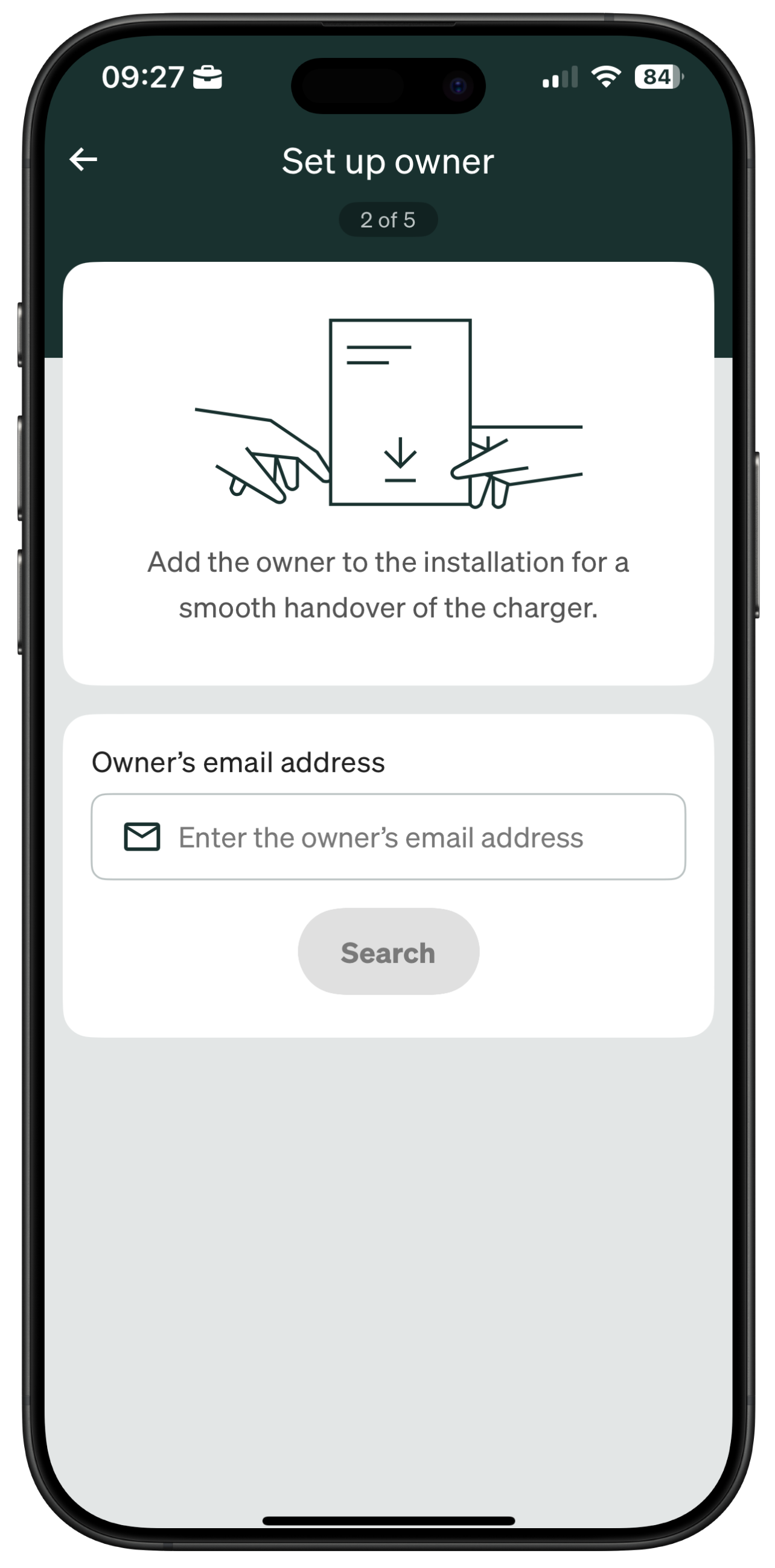

    2-5 Set up Owner - Installation.png

  7. Som standard er det din egen Service Partner gruppe. Hvis du installerer på vegne av en annen Service Partner, inviter dem i stedet. Trykk Partner og skriv inn deres Lookup Key.

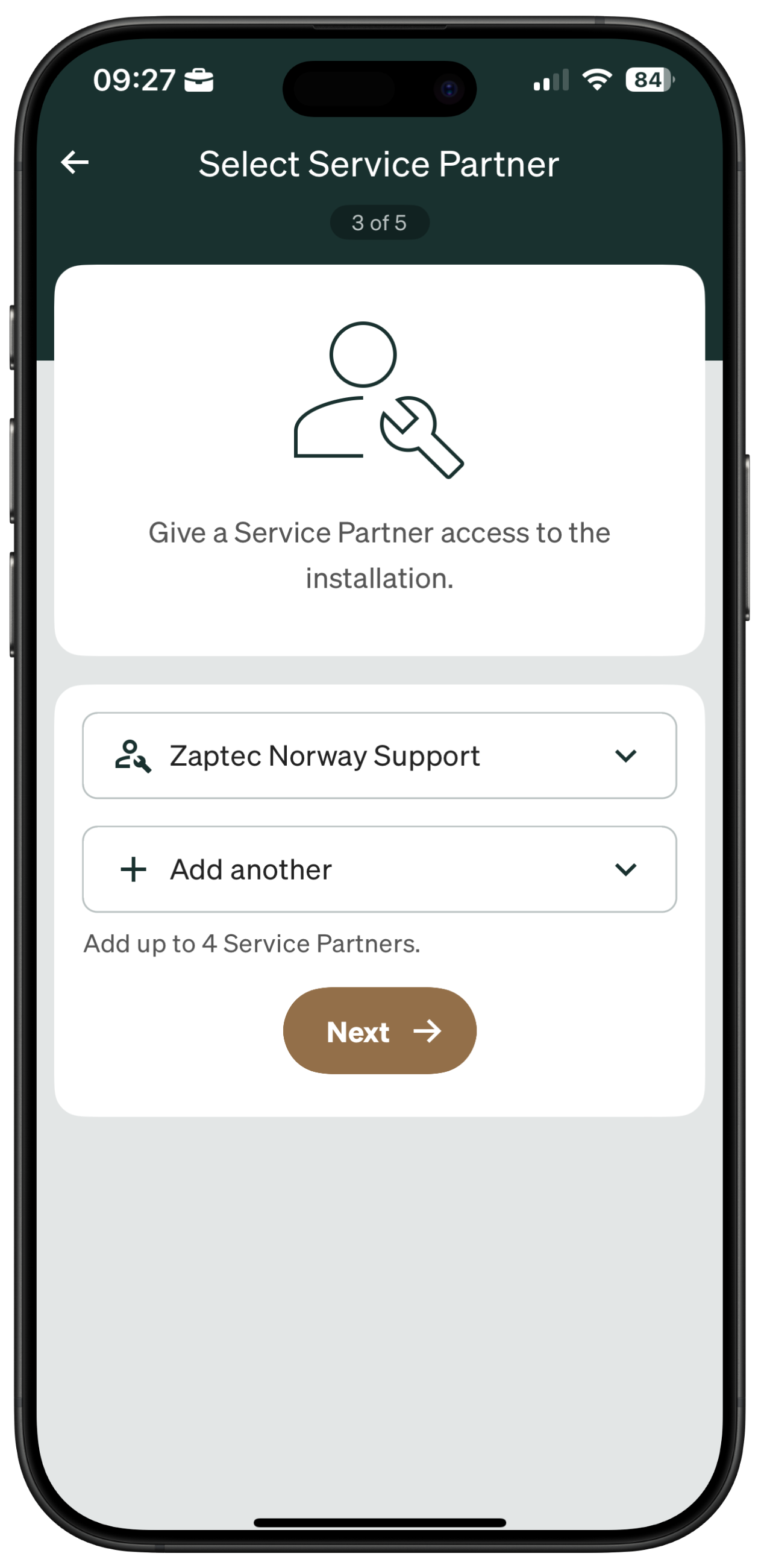

    3-5 Select service partner - installation.png3-5 Select service partner - installation Lookup key.png

  8. Navngi ladestasjonen (eller behold standard serienummer) > Trykk Ferdig for å registrere i Zaptec Portal.
  9. Etter oppsettet vil QR-koden forsvinne, og ladestasjonen vil vise MID-modus i 30 sekunder før den bytter til normal modus.

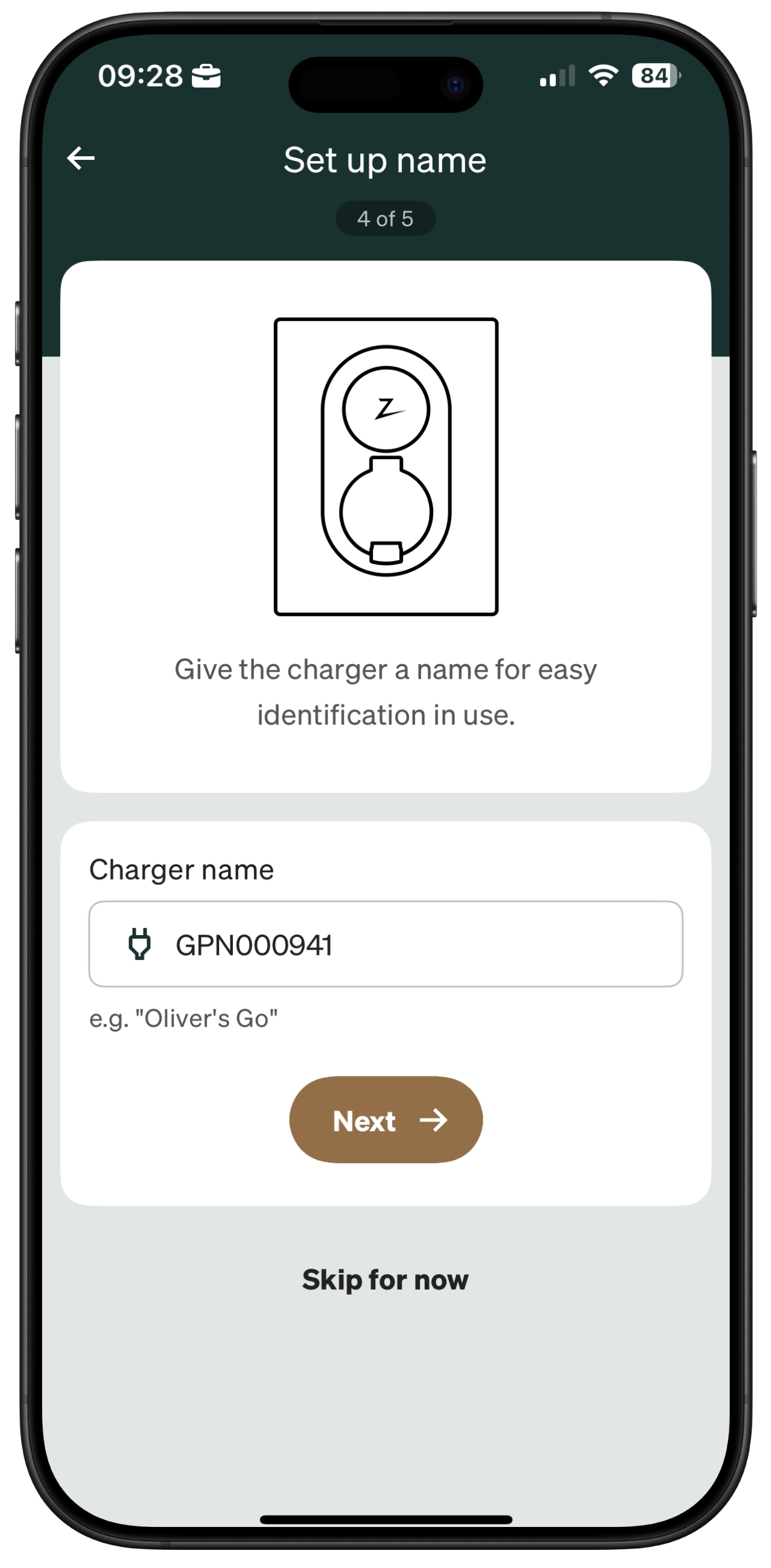

    4-5 Set up name - installation.png





Installer flere Zaptec Go-ladere

  • Maks 3 ladestasjoner per installasjon (Go og Go 2 kan blandes).
  • Hver ladestasjon krever sin egen sikring og RCD Type A montert foran, og sikringene for kursene må ha samme verdi.
  • Ladestasjonene kommuniserer via skytilkobling.

Oppsett:

  • Installer og konfigurer hver som beskrevet ovenfor.
  • For å aktivere lastdeling når du aktiverer flere ladere, trykk Koble til en eksisterende installasjon (under aktiverings trinn 3) og velg installasjonen som ble brukt av den første laderen.
  • For 3-fase installasjon, spesifiser den innkommende fasen (L1, L2 eller L3) i appen.

For trinnvis guide til multinstallasjon, klikk her.
