Denne guiden er for autoriserte installatører. Den forklarer hvordan du setter opp, installerer og konfigurerer Zaptec Pro ladestasjon. Instruksjonene forutsetter at du har teknisk og elektrisk kunnskap. Du kan laste ned installasjonsmanualen her.
For å legge til installasjoner og ladestasjoner i Zaptec Portal, må Zaptec-kontoen din være koblet til en Zaptec brukergruppe med tjenestetilgang. Dette krever at du fullfører vår tekniske opplæring for å bli sertifisert installatør. Lær mer om Zaptec Academy her eller kontakt support for hjelp.

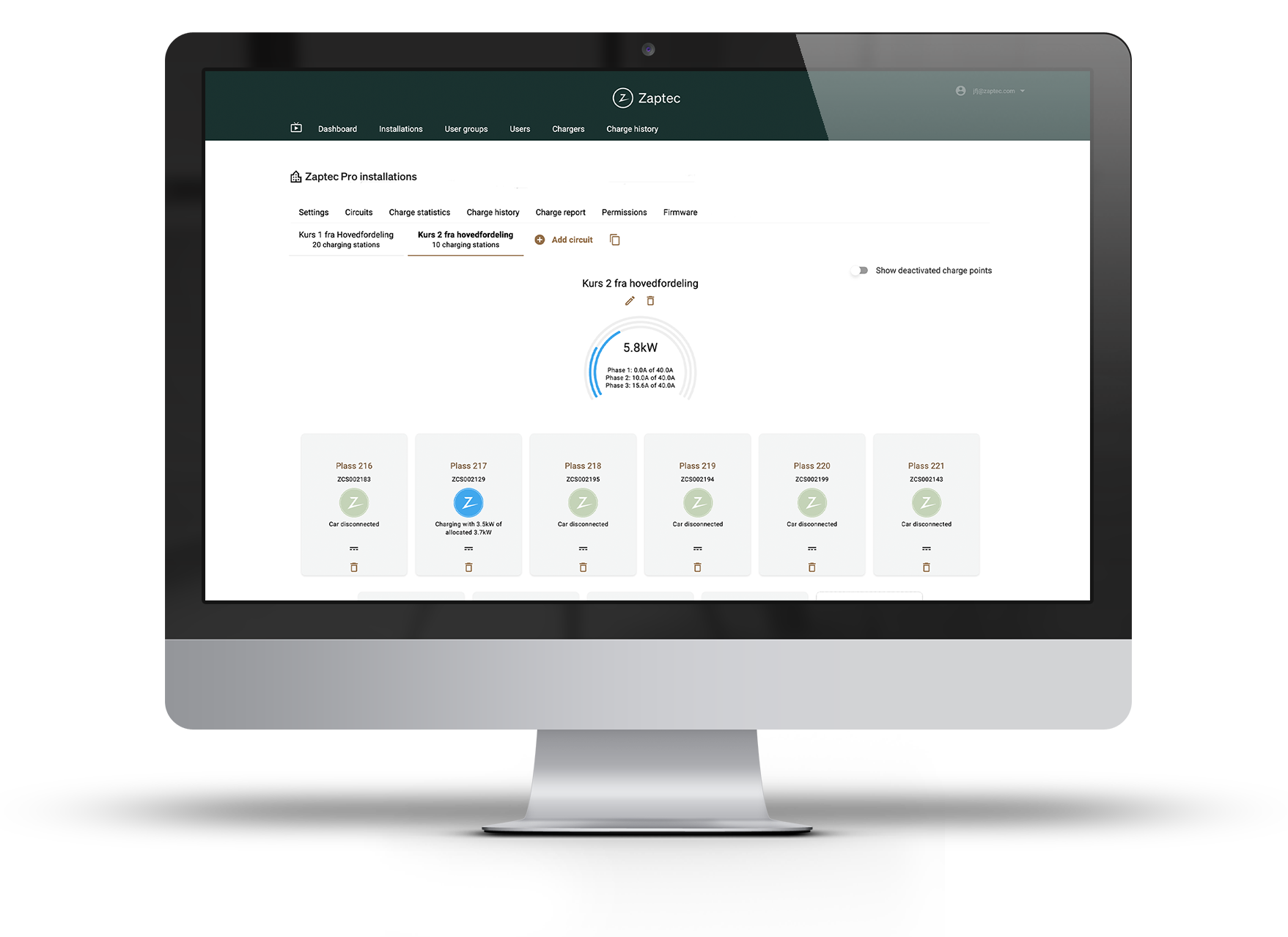

1. Forbered installasjon i Zaptec Portal
Før fysisk installasjon, registrer ladestasjonene i Zaptec Portal. Dette sikrer at enheten kan koble seg til skyen etter installasjon. Lær mer her.
- Logg inn i Zaptec Portal med din installatørkonto.
- Opprett en installasjon, kurser og ladepunkter eller legg til ladestasjonen i relevant installasjon.
2. Installer Zaptec Pro
Nødvendige verktøy:
- 8 mm pipenøkkel
- 7 mm pipenøkkel
- 4 mm unbrakonøkkel
- T10 Torx skrutrekker
Trinn:
- Monter bakplaten på en flat overflate.
- Koble de elektriske ledningene i henhold til ditt anleggs elektriske system. Bruk et multimeter for å teste alle tilkoblinger.
- Fjern frontdekselet.
- Plasser ladestasjonen på bakplaten og fest den.
- Slå på strømforsyningen. Lyset vil bli gult, og deretter grønt etter 2-3 minutter.
Installasjonsnotater
Det finnes fire mulige tilkoblingsvarianter, avhengig av om du bruker trefase eller enfase strøm, og om installasjonen er på et TN-, TT- eller IT-nettverk. Uansett nettverk må alle bakplater kobles til på samme måte. Utvid hver fane nedenfor for å lære mer før du fortsetter.

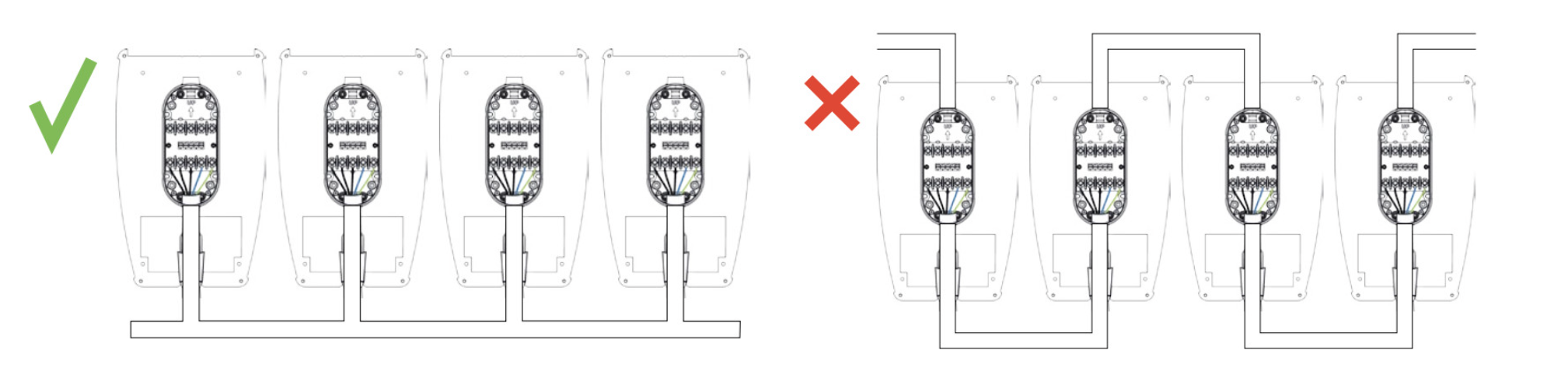

Ikke seriekoble laderne
Bakplaten er dimensjonert for en 63A tilkobling, men ikke for 63A gjennomgangsstrøm. Derfor må kursen forsyne strøm til alle ladestasjoner uten å gå gjennom noen av bakplatene.

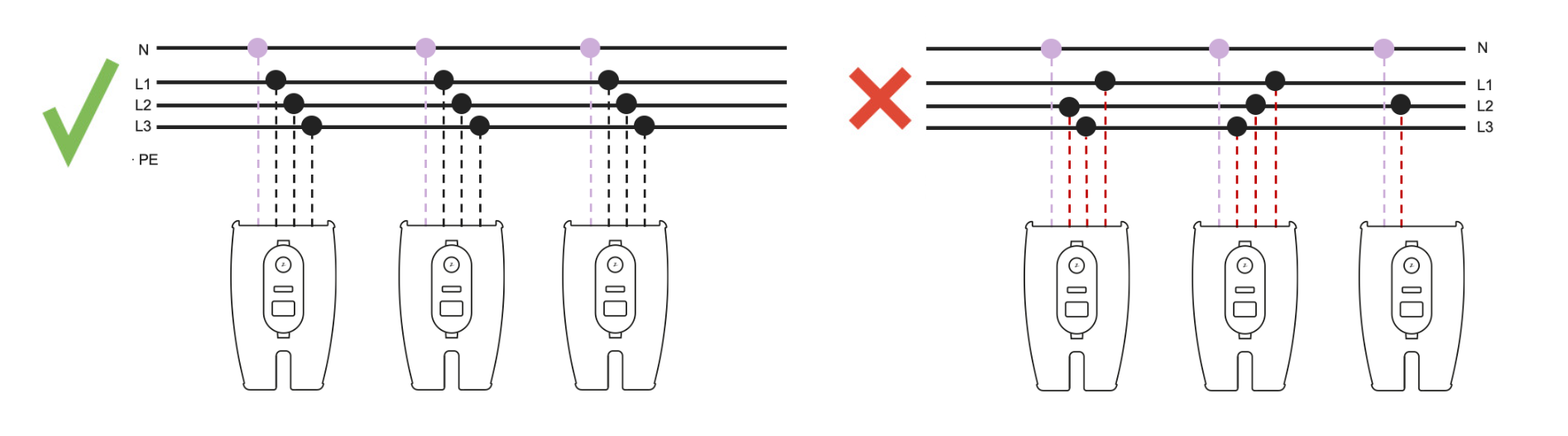

Ikke roter fasene på bakplatene
Koble alle bakplater på samme måte. Når du installerer Zaptec Pro ladestasjoner, må du ikke rotere fasene på bakplaten (L1, L2, L3); dette kan føre til at sikringen løser ut og at belastnings- og fasebalansering fungerer feil.
- Riktig: Ingen fase rotasjon. Tilkoblinger er like på hver bakplate.
- Feil: Fasene er rotert. Tilkoblingene er forskjellige.
Koble alltid til alle tre faser hvis de er tilgjengelige.
3. Konfigurer Zaptec Pro i Zaptec App
- Åpne Zaptec App og logg inn med din installatørkonto.

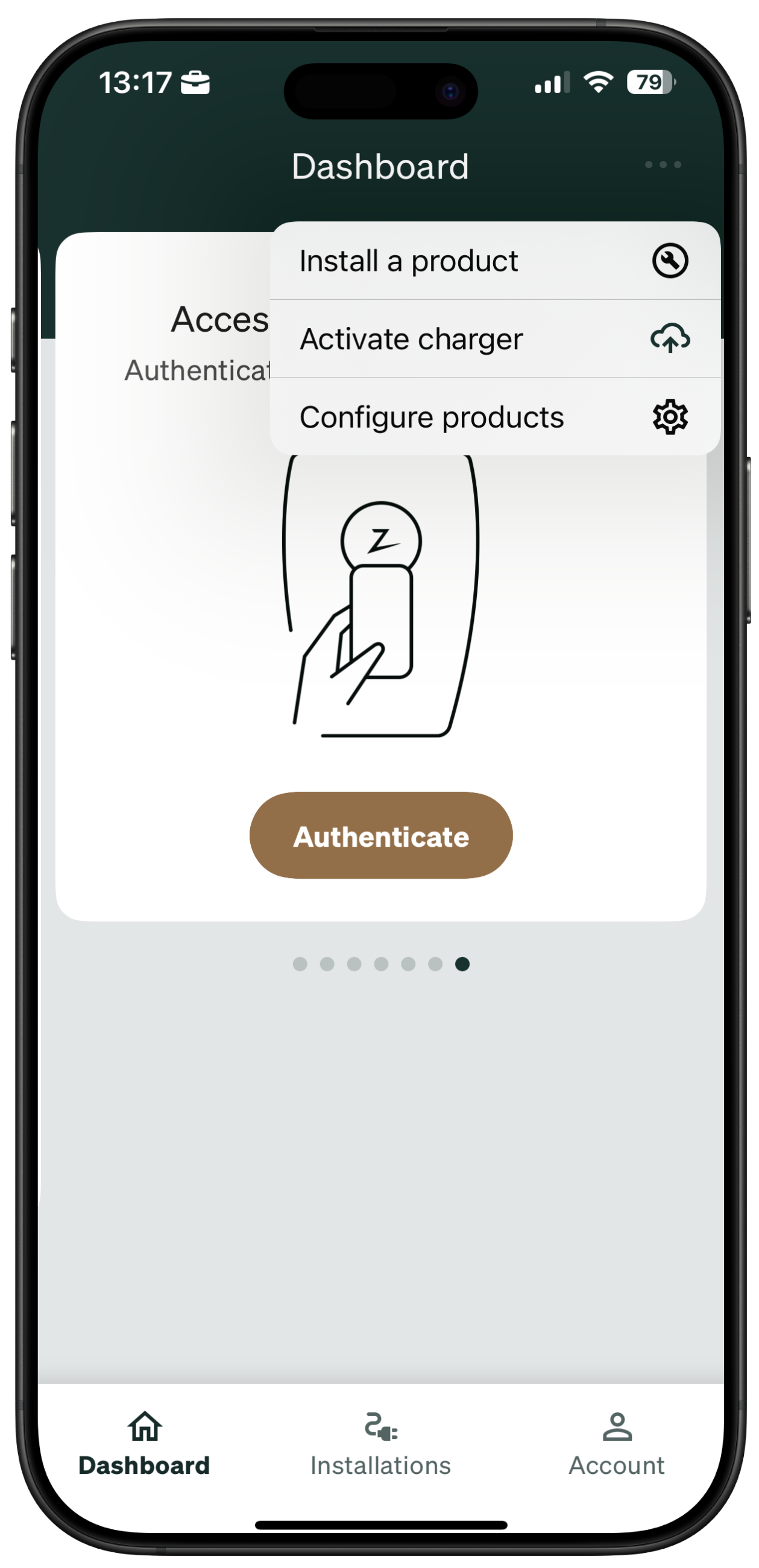

- Under Dashboard, trykk på tre-punkts ikonet og velg Konfigurer produkter.
- Skriv inn PIN-koden og følg instruksjonene for å:
- Koble ladestasjonen til nettverket.

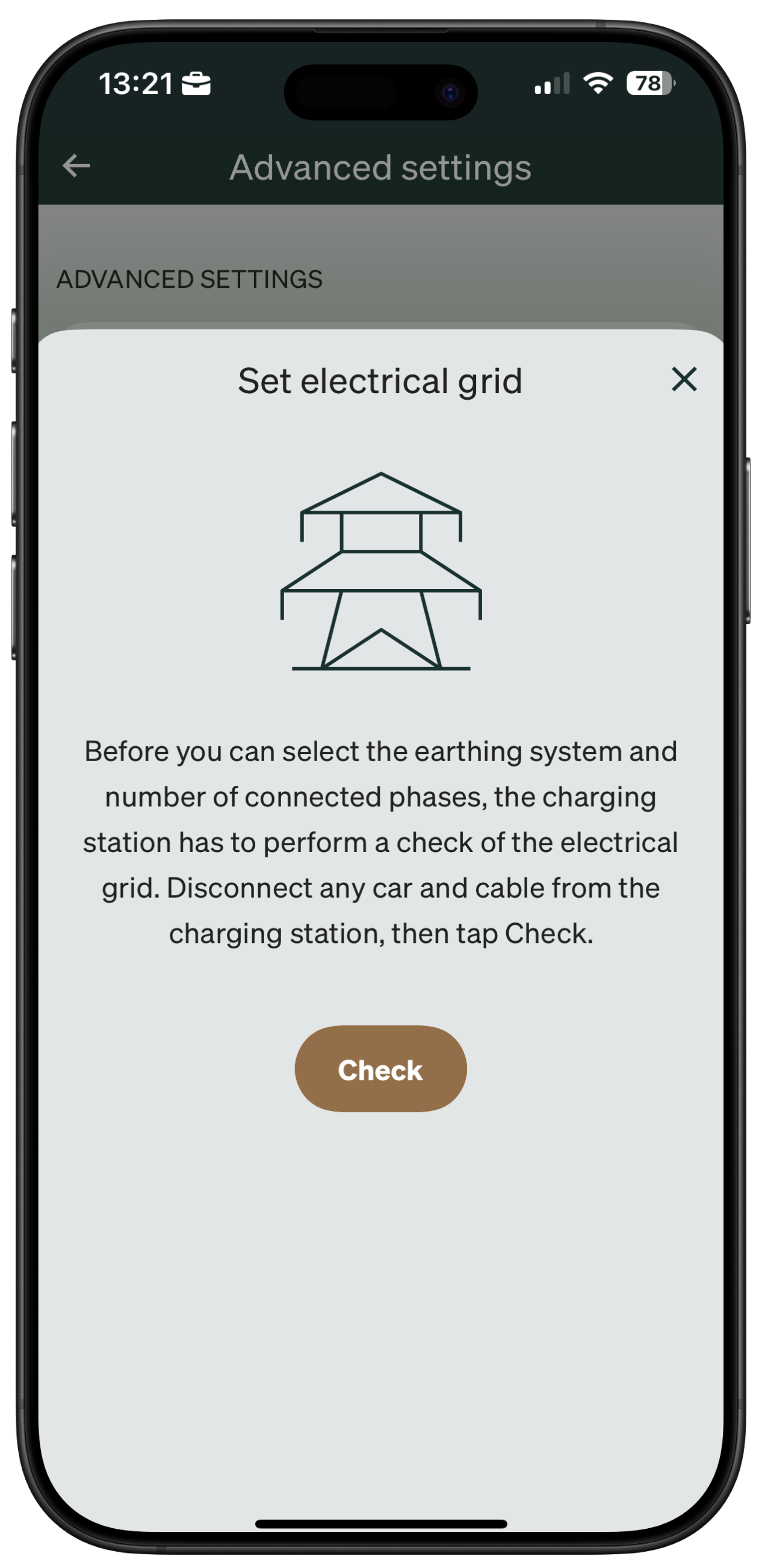

- Bekrefte strømnettet.
Hvis ladestasjonen ikke kobler til, gå gjennom nettverksoppsettet i installasjonsmanualen under Internett- og nettverkskrav, eller lær mer her.

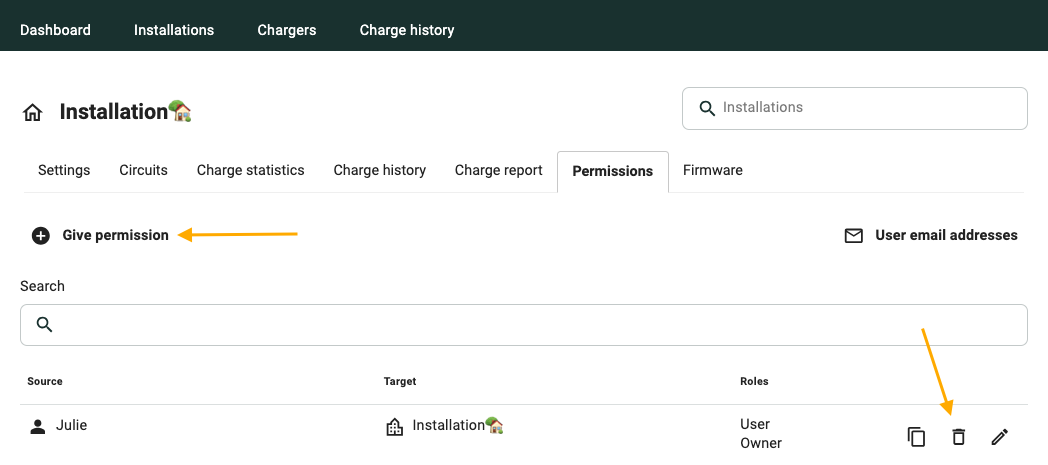

4. Legg til installasjonseier
I Zaptec Portal, tilordne installasjonseier til den nylig opprettede installasjonen. Nå har eieren tilgang til å administrere og overvåke ladestasjonen(e).
Lær mer om portalkonfigurasjon her.
