Finn og konfigurer alle dine installasjons- og ladeinnstillinger på ett sted. Denne guiden forklarer hva hver innstilling gjør, hvem som kan endre den, og hvordan det påvirker ladesystemet ditt.
Installasjonsinnstillinger
Elektrisk nett
Hva: Setter typen elektrisk nettverk for installasjonen din.
Hvem kan endre: Installatører/Tjenestetillatelse
Zaptec ladestasjoner støtter trefaselading både på 400V TN- og 230V IT-installasjoner. For trefase IT er laderne som standard satt til enfaselading for kompatibilitet med de fleste kjøretøy.
Sikringsbryter for ladesystemet (A)
Hva: Setter total strøm som kan leveres til installasjonen.
Hvem kan endre: Installatører/Tjenestetillatelse
Dette bør samsvare med vurderingen til innkommende sikringsbryter. Det er trygt å sette denne verdien lavere enn vurderingen til innkommende kurs. Aldri sett denne verdien høyere enn vurderingen til innkommende kurs.
Sikringsbryter (A)
Hva: Setter strømsgrensen for hver kurs i installasjonen.
Hvem kan endre: Installatører/Tjenestetillatelse
Kursene konfigureres via Zaptec Portal. Denne innstillingen bør vanligvis samsvare med den fysiske kursens sikringsbryter og vil begrense strømmen som tildeles ladere i kursen. Fordi denne innstillingen må samsvare med de fysiske begrensningene i installasjonen, er den kun tilgjengelig for brukere med tjenestetillatelse.
3-til-1 fase brytestrøm
Hva: Bestemmer når et kjøretøy skal bytte fra trefaselading til enfaselading.
Hvem kan endre: Eiere/Installatører
Som standard skjer dette når ladestømmen faller under 15A. For de fleste installasjoner vil denne konfigurasjonen gi best ytelse. For installasjoner med et begrenset antall ladestasjoner eller lav maksimal installasjonsstrøm (<32A), kan det være nyttig å sette denne strømmen lavere for å tillate flere ladere å operere på tre faser. Hvis en TN trefaseinstallasjon bare skal tilby enfaselading, kan innstillingen settes til 32A.

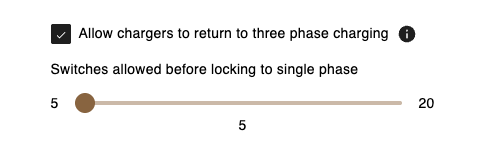

Tillat ladere å gå tilbake til trefaselading
Hva: Tillater veksling mellom en- og trefaselading.
Hvem kan endre: Installatører/Tjenestetillatelse
I tillegg til 3-til-1-fase brytestrøm, har du muligheten til å la ladestasjonen bytte mellom en- og trefaselading. Glidebryteren kan brukes til å sette antall tillatte bytter før låsing til en enkelt fase.
Ladeinnstillinger
Maks/min strøm
Hva: Kontrollerer ladestasjonens maksimale og minimale effektutgang.
Hvem kan endre: Kun brukere med tjenestetilgang eller eiere av hele Zaptec Pro-installasjonen kan justere denne innstillingen. Ladestasjonseiere og brukere kan ikke endre dette selv. Dette fordi systemets ladeinnstillinger ofte påvirker hele anlegget.
Maksimalverdien setter hvor mye effekt stasjonen skal levere, mens minimalverdien setter minste effekt som kreves for å starte lading.
Maks faser
Hva: Setter maks antall faser en lader kan bruke (en eller tre).
Hvem kan endre: Eiere eller tjenestetillatelse
Kan brukes sammen med laderens maksimale strøm for å begrense hvor mye effekt ladestasjonen skal levere.
Prioritert strøm
Hva: Gir en lader prioritet til å motta strøm før andre.
Hvem kan endre: Eiere eller tjenestetillatelse
Dette vil påvirke systemets rettferdighet og kan forhindre at andre ladestasjoner leverer effektiv lading. Hvis kapasiteten er lav, eller andre ladestasjoner er konfigurert med prioritet, kan vi ikke garantere ladestømmen. Du kan sette prioritet under laderens Innstillinger i Portal.
Laderens offline strøm og fase
Hva: Styrer hvordan ladere oppfører seg når de er offline.
Hvem kan endre: System-automatisert, basert på forhåndsinnstilte offline-innstillinger
Zaptec Portal optimaliserer automatisk offline-strøm og fasevalg for alle ladere i en installasjon hver time (når online). Dette sikrer at offline ladere kan levere så mye strøm som mulig uten å utløse noen sikringer i tilfelle alle ladere i installasjonen er aktive samtidig. Selv om en lader går offline, forblir den funksjonell og opererer i henhold til de forhåndsinnstilte offline-innstillingene. Avhengig av disse innstillingene kan autentisering fortsatt være nødvendig for betaling og tilgang, selv under offline-perioder.
- Vennligst merk at offline-drift ikke er laderens normale tilstand, og selv om den kan fungere riktig, anbefales det ikke å holde laderen offline i lengre perioder med vilje.
Foretrukket ladefase
Når en enkelt fase tildeles en lader, vil laderen foretrekke sin offline-fase.
Nåværende status og ladelogikk
Ladekø
Hvis det ikke er nok strøm tilgjengelig til å starte en ny ladesesjon, settes sesjonene i kø og startes så snart andre sesjoner avsluttes. Kødde sesjoner følger rekkefølgen de ble koblet til; Den første laderen som startet vil være den siste som stopper. Så, hvis din ladesesjon startet tidligere, får du lade før noen som startet senere. Hvis systemet må stoppe ladesesjoner fordi det ikke er nok strøm, stopper det de nyeste først for å være rettferdig mot alle.
- For eksempel, hvis tilgjengelig strøm reduseres til mindre enn 6A (1-fase, 1,4 kW, tilgjengelig per tilkoblet bil som standard), vil systemet begynne å stoppe ladesesjoner. Laderen som startet tidligst vil være den siste som stopper, noe som sikrer at alle biler får en rettferdig andel ladetid.
- Vanskelig å forstå? Tenk på en travel restaurant. Hver kunde er en bil som trenger lading. Hvis det ikke er nok kokker, settes bestillinger i kø. Akkurat som i restauranten serverer systemet biler basert på ankomst. Hvis det ikke er nok matlagingskapasitet (eller strøm), serverer det de som kom først, og sikrer rettferdighet for alle.
Sticky fase
En lader som er tildelt en enkelt fase vil beholde denne fasen så lenge som mulig. Hvis en lader må flyttes for å balansere installasjonen, flyttes den sist tilkoblede laderen først.
Ladere som har vært offline i en ladesesjon vil være låst til sin offline-fase i hele sesjonen. Dette forhindrer at ladere bytter fase ved overgang mellom offline/online. Hvis laderen er låst til en fase uten tilgjengelig strøm (på grunn av manuell eller automatisk tilgjengelig strøm-innstilling), vil den ikke levere strøm før det er tilgjengelig strøm på laderens offline-fase.
Sticky enfase
Hvis et kjøretøy i en installasjon som støtter trefaselading av en eller annen grunn har blitt tildelt en enkelt fase, f.eks. på grunn av 3 til 1 fase brytestrøm, vil det holde seg til enfaselading i hele sesjonen. Grunnen til dette er å begrense antall stopp/start-kommandoer sendt til en lader. Vi prøver å begrense dette da noen kjøretøy avbryter ladesesjoner etter flere stopp/start-sykluser.
Strømstyringsalternativer
Zaptec-installasjoner tilbyr tre måter å styre strømmen på:
- Standardlading: Sett maksimal strøm og juster per fase om nødvendig (kan være nyttig hvis det er kjente belastninger på samme kurs som ikke kommer fra ladestasjoner).
- Planlagt lading: Lag tidsbaserte tidsplaner for tilgjengelig strøm. Les mer her.
-
Automatisk lading: Bruk en APM for å balansere lading med bygningens hovedsikring.
Mer hjelp
Hvorfor kan jeg ikke endre noen innstillinger?
Noen innstillinger krever eier- eller installatørrettigheter for sikkerhet og systemintegritet.
Hvorfor bruker laderen min bare én fase?
Hvis et kjøretøy er tildelt tre faser, men ikke bruker mer enn én fase, vil det bli flyttet til en enkelt fase. Dette forhindrer at fase 1 blir overbelastet i slike situasjoner. Hvis en lader ikke har brukt mer enn én fase de siste 5 minuttene, kan den når som helst flyttes til en enkelt fase. Laderen flyttes kun når det er nødvendig.
