Denne guiden forklarer hvordan du installerer Zaptec Column på en sikker og effektiv måte, i henhold til beste praksis og bransjestandarder.

• Zaptec Column - Dokumentasjon.
• ONEPOLE mudringsfundament - Dokumentasjon

Kun kvalifisert personell skal installere, reparere eller vedlikeholde dette produktet. Følg alltid alle lokale, regionale og nasjonale forskrifter.

Sikkerhet og overholdelse

Bruk alltid dobbeltisolerte (Klasse II) kabler og produkter ved installasjon uten en upstream RCD.

Det medfølgende tilkoblingssettet er klassifisert som Klasse II, og sikrer full overholdelse av gjeldende sikkerhetsforskrifter (IEC 61851-1:2019, 8.3; HD 60364-4-41).

Bruk av feil kabler eller produkter som ikke er Klasse II uten en RCD er usikkert og ikke i samsvar. Hvis du bruker grunnleggende isolasjon eller produkter som ikke er Klasse II, må du installere en upstream RCD eller utbedre isolasjonsbruddet.

Inkludert i pakken

• Zaptec Column
• Frontlokk
• Topplokk
• Laderlokk (hvis ingen ladestasjon er festet)
• Fotplate*
• Tilkoblingssett og tilkoblingsboks (leveres som separate tilbehør)
• Skrusett

*Velg fotplaten i henhold til din fundamenttype (illustrasjonen viser 160 mm fundamentfotplate).

Hvordan installere kolonnen

1. Installer jordingsforbindelsen

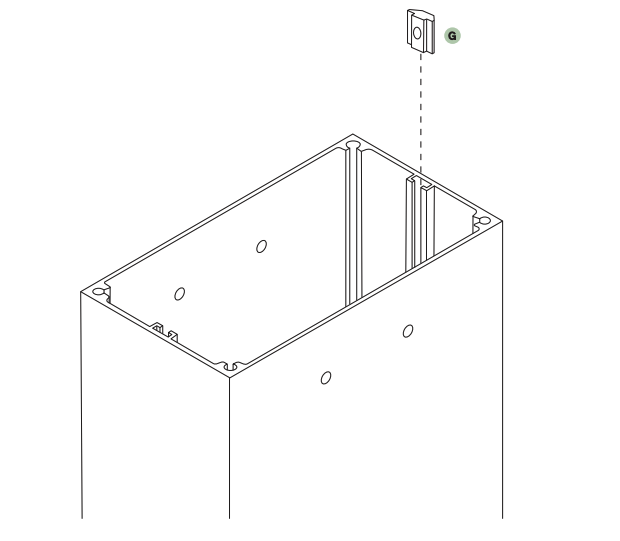

1. Sett en mutter inn i sporet inne i kolonnen på ønsket høyde.

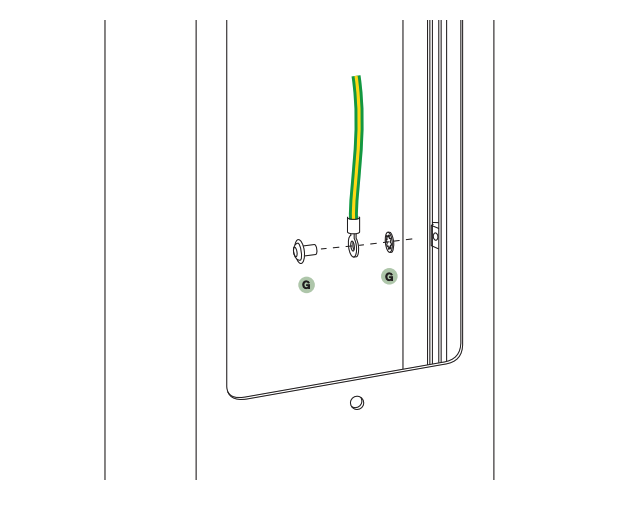

2. Fest jordingskabelen og stram bolten for å sikre en solid elektrisk forbindelse.

2. Fest fotplaten

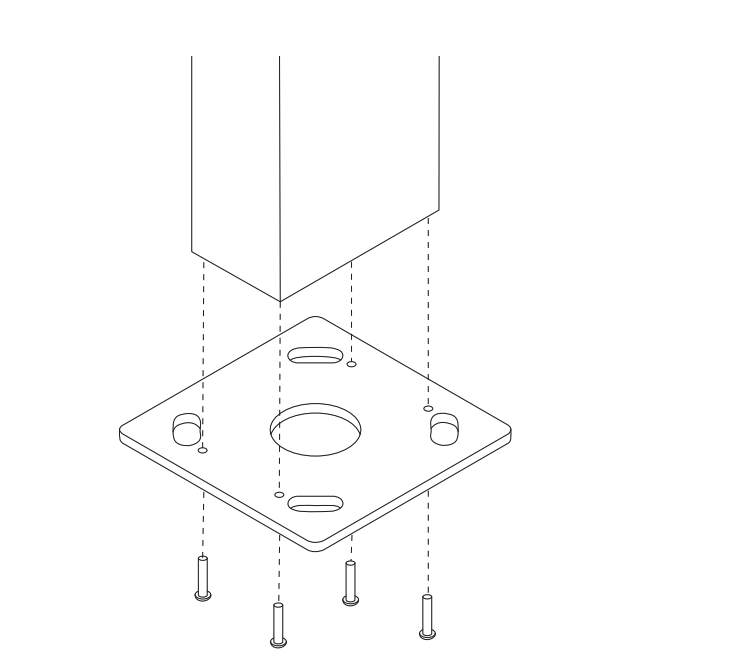

1. Plasser fotplaten på bunnen av kolonnen, og juster alle hullene.
2. Fest med de medfølgende M8x40-boltene (maksimalt dreiemoment 15 Nm).
3. Dobbeltsjekk justeringen med fundamentboltene.

3. Monter Zaptec Pro bakplate

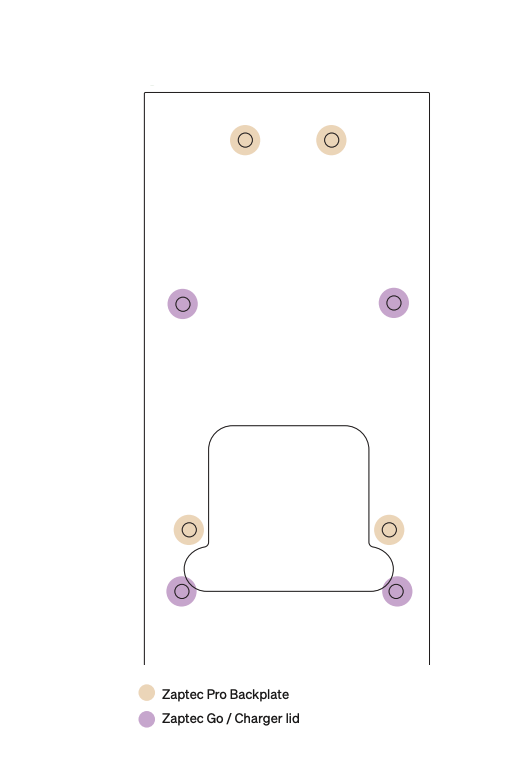

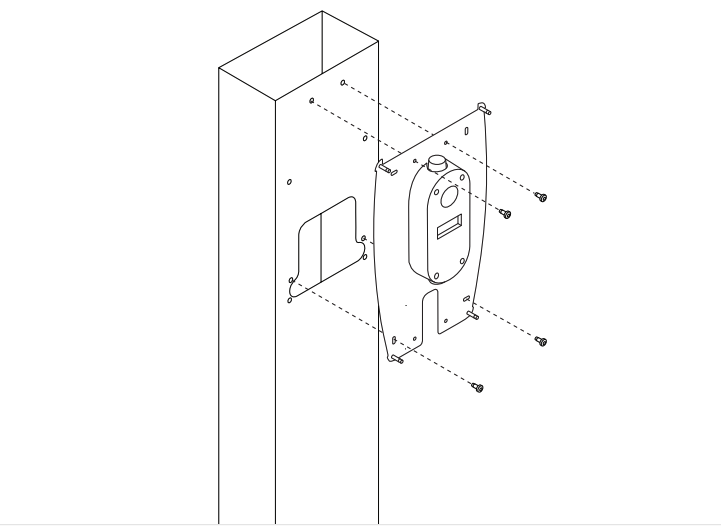

1. Plasser bakplaten på de angitte monteringspunktene.
2. Fest med de medfølgende M5x12-skruene (maksimalt dreiemoment 8 Nm).

Hvis ingen ladestasjon er festet, installer laderlokket.

4. Installere tilkoblingssett og boks

1. Plasser tilkoblingsboksen i kolonnen, og sørg for at alle kabler føres gjennom riktige innføringspunkter.
2. Fest boksen med medfølgende festemateriell.
3. Koble til strømforsyningskablene til terminalene, i henhold til koblingsskjema for L1, L2, L3, N og PE.
4. Kontroller at alle tilkoblinger er stramme og at isolasjonen er intakt.

5. Fest topplokk og frontlokk

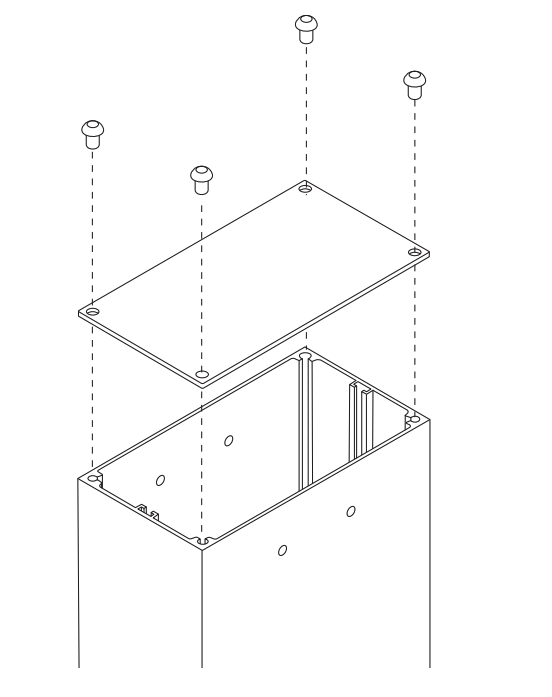

1. Plasser topplokket og fest med M8×12-bolter (maksimalt dreiemoment 8 Nm).

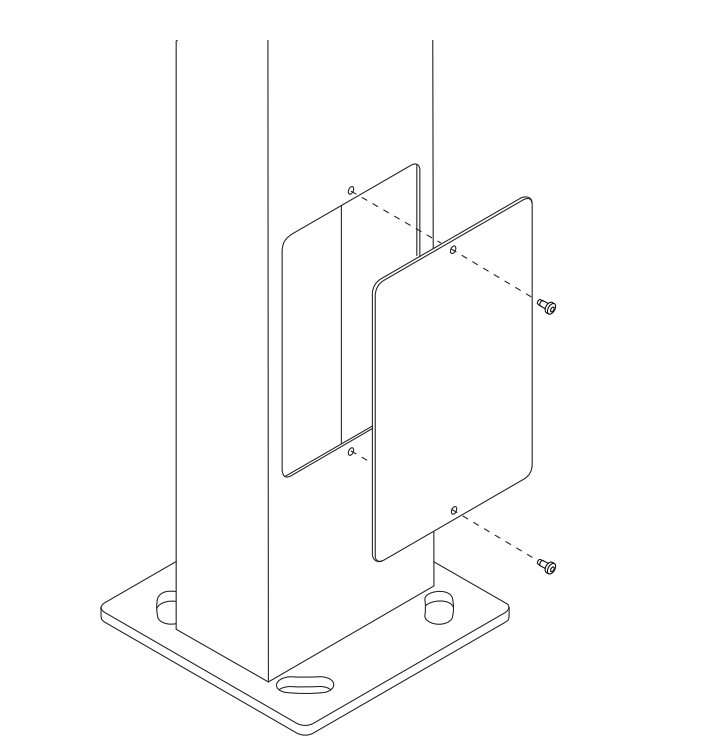

2. Fest frontlokket og sikre med M5×12-skruer (maksimalt dreiemoment 8 Nm).

6. Sluttkontroller

• Inspiser alle tilkoblinger og festemidler.
• Sørg for at kolonnen står rett og er sikkert festet.
• Bekreft at alle deksler er riktig installert og forseglet.
• Rengjør utsiden med en fuktig klut. Bruk aldri høytrykkspyler.

Oppdatert 14. november 2025 kl. 09.06
