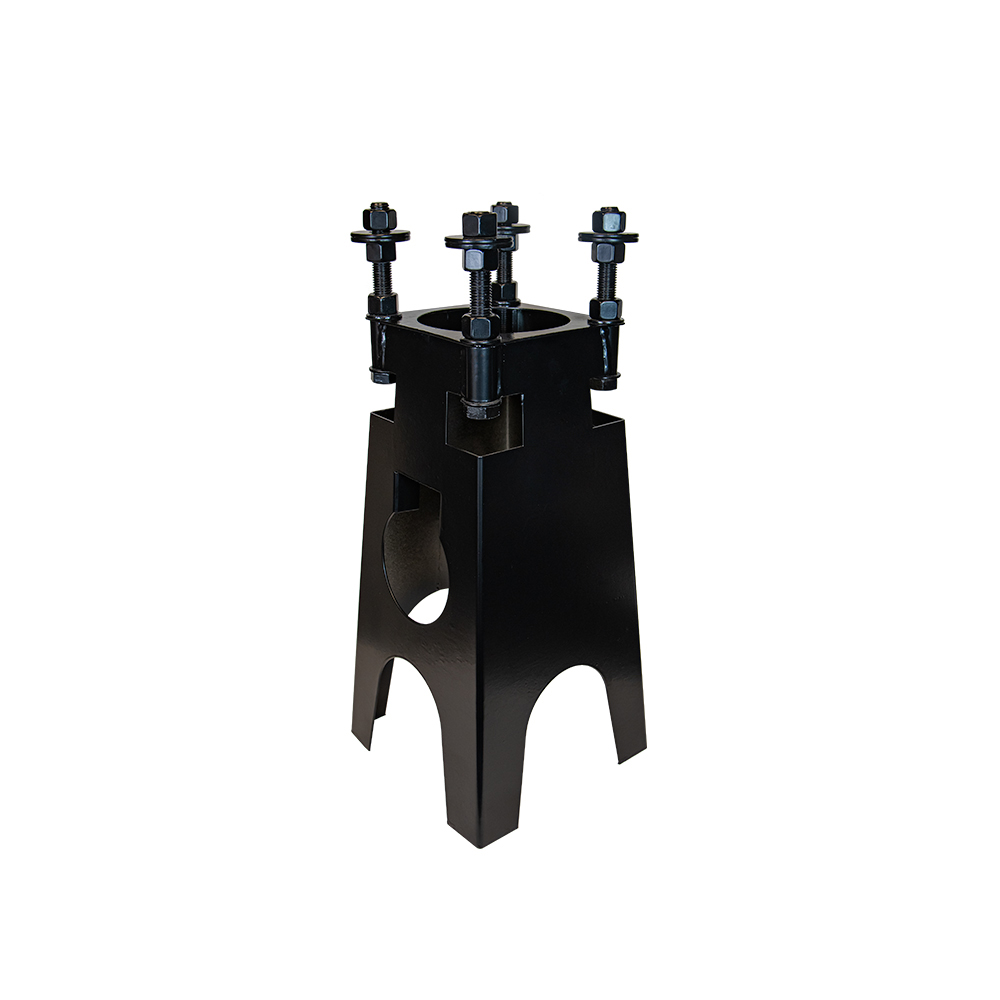

Hvordan installere mudringsfundamentet

Det prefabrikkerte fundamentet er kompatibelt med følgende Zaptec-kolonner: Zaptec Column, OnePole, Premium (en-, to- og fireuttakversjoner).

Følgende trinn er basert på anbefalinger fra leverandøren. Kontakt alltid din lokale leverandør eller Zaptec-representant for spesifikk veiledning og for å sikre samsvar med lokale forskrifter.

Installasjonstrinn

1. Plasser fundamentet på et godt komprimert lag med 30/60 pukk.
2. Fyll 8/16 pukk inne i fundamentet, opp til nivået for kabelinntaket.
3. Fyll rundt utsiden av fundamentet med 30/60 pukk, opp til like under kabelinntaket. Jevn ut og komprimer nøye.
4. Sett inn kabelrøret, og sørg for at det ender godt over fundamentet for å hindre sand og pukk i å komme inn.
5. Legg 8/16 pukk utenfor fundamentet for å dekke røret (ca. 30 cm).
6. Fortsett å fylle utenfor med 30/60 pukk, opp til bakkenivå og like under fundamentboltene. Komprimer hvert 30. cm.
7. Fyll innsiden av fundamentet med 8/16 pukk. Dette hindrer jordvarme i å sirkulere inne i kolonnen.
8. Etter at kolonnen er installert, fyll hullet opp til ferdig bakkenivå med 8/16 pukk.

Merk om telehiv og installasjonsdybde

Hvis du installerer fundamentet i områder med kalde vintre, må du være særlig oppmerksom på telehiv. Telehiv kan forskyve fundamentet hvis det ikke er installert dypt nok.

For eksempel finnes det i Sverige tre hovedtelehivssoner:

• Sone 1 (Sør): Anbefalt dybde - 500 mm.
• Sone 2 (Sentral): Anbefalt dybde - 700 mm.
• Sone 3 (Nord): Anbefalt dybde - 900 mm.
• Sone 4: Anbefalt dybde - over 1 000 mm (sjeldent nødvendig for de fleste prosjekter).

Fundamentet i seg selv kan fortsatt være 500 mm, men i kaldere soner må du grave et dypere hull og fylle det med ekstra pukk. Dette forhindrer at telehiv flytter fundamentet over tid.
