Zaptec Sense bewaakt het energieverbruik en optimaliseert het laden van EV’s in realtime. Deze handleiding is bedoeld voor gecertificeerde elektriciens die Zaptec Sense met RS485 Modbus en Ethernet connectiviteit installeren.
Voor andere verbindingssoorten, zie:
- Hoe Zaptec Sense te installeren – P1 connectiviteit
- Hoe Zaptec Sense te installeren – HAN connectiviteit
Inhoud van het pakket:
- Zaptec Sense unit
- Specifieke Micro USB-kabel
- Zelfklevend magneetvel
- Dubbelzijdige tape
Vereist:
- 5V DC DIN-rail voeding (min. uitgangsstroom: 1A)
- DIN-rail digitale energiemeter (zie bundelopties hieronder)
- (Optioneel) Onafgeschermde CAT5e/CAT6 Ethernet-kabel.
1. Fysieke installatie
- Monteer de 5V voeding op de DIN-rail.

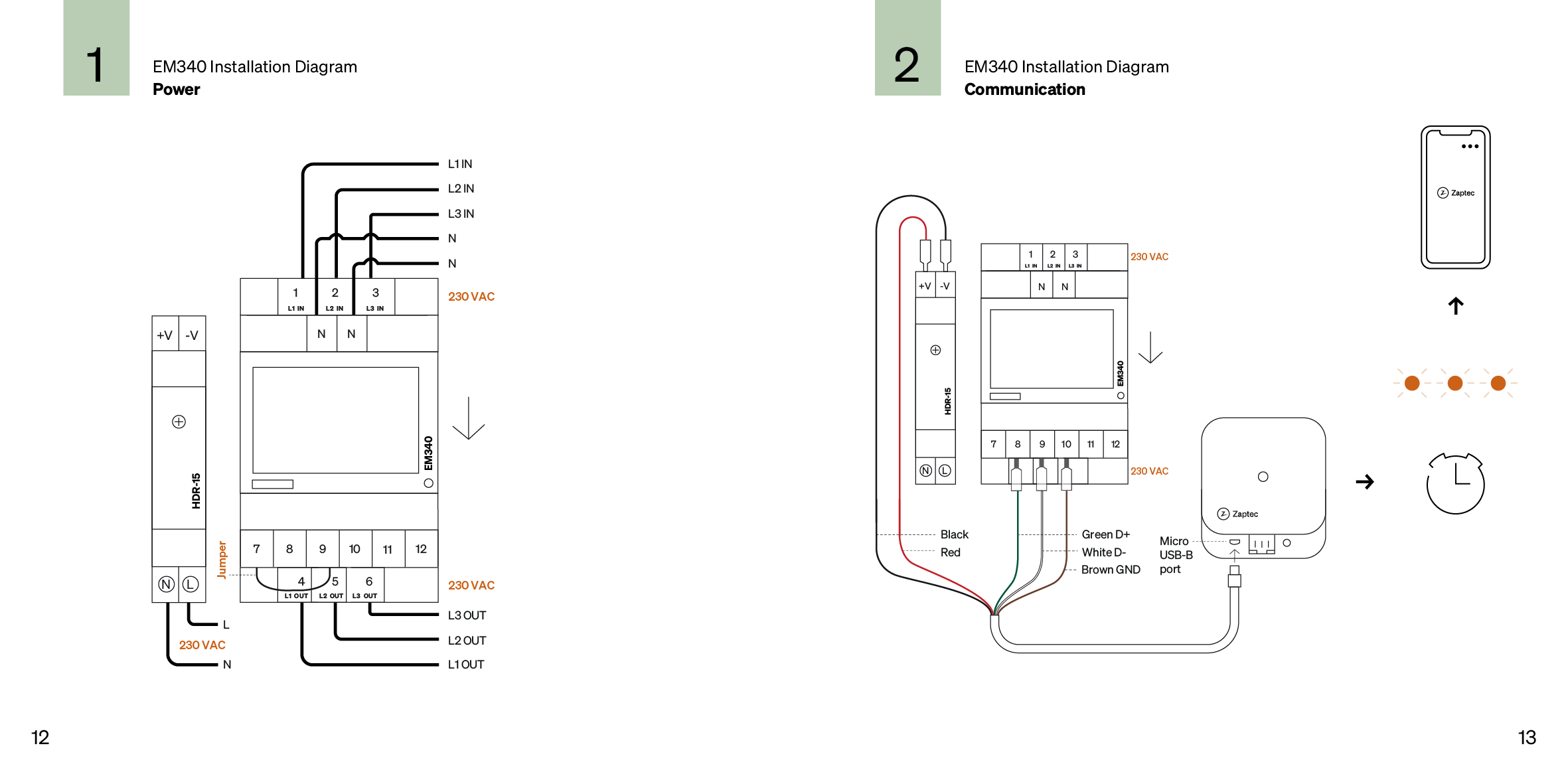

- Verbind Zaptec Sense met de speciale Micro USB-kabel:
- Wit, groen en bruin (GND): Verbind met de RS-485 aansluitingen van de energiemeter.
- Rood [V+] en zwart [V-]: Verbind met de 5V voeding.
- Stel op de energiemeter de RS-485 Modbus baudrate in op 9,6 kbps.
- Sommige meters (bijv. Janitza UMG604-E en Janitza UMG96RM-E-RCM) staan standaard op een baudrate van 115,2 kbps. Dit moet worden aangepast naar 9,6 kbps voor Zaptec Sense.
Zaptec Sense bundelopties
Zaptec Sense is verkrijgbaar in bundels met de volgende energiemeters. Kies de bundel die past bij uw installatiebehoeften. Volg voor elk de instructies van de fabrikant en raadpleeg de installatiehandleiding voor bedradingsschema’s.
Carlo Gavazzi:
- EM112 DINAV01XS1X1 - 1 fase, 100A DIN inline
- EM340 DINAV23XS1X - 3 fase, 65A DIN inline
- EM111 DINAV51XS1X - 1 fase, DIN, CT
- EM330 DINAV53HS1X - 3 fase, DIN, CT
Janitza:
- UMG604-E - 3 fase, DIN, CT
- UMG96RM-E-RCM - 3-fase, paneelmontage, CT
2. Configureer Zaptec Sense in de Zaptec App
- Open de Zaptec App en log in.

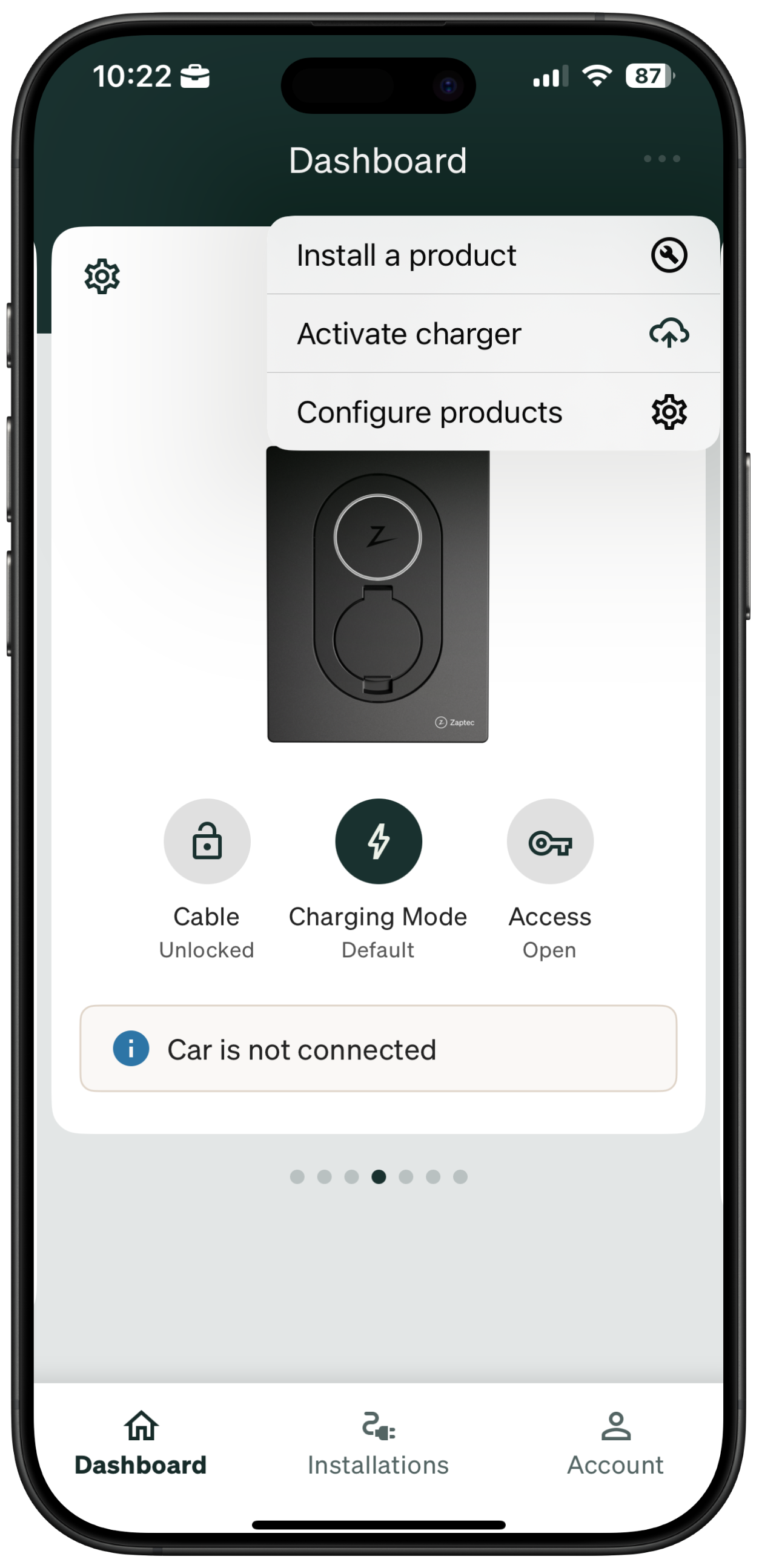

- Ga naar Dashboard > Tik op de drie puntjes in de hoek > Product installeren.
- Scan de QR-code op de achterkant van de Zaptec Sense unit of in de handleiding.
-

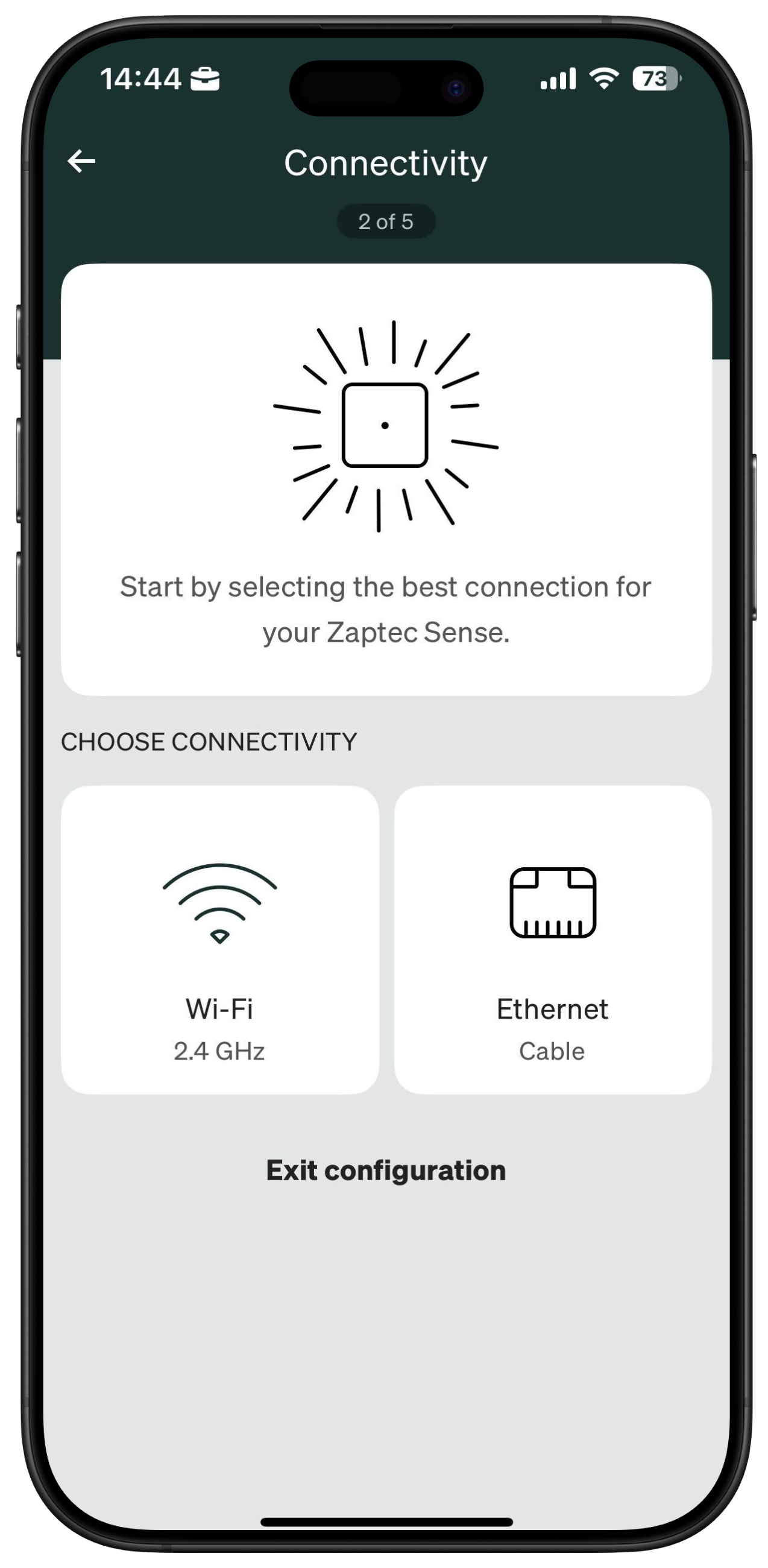

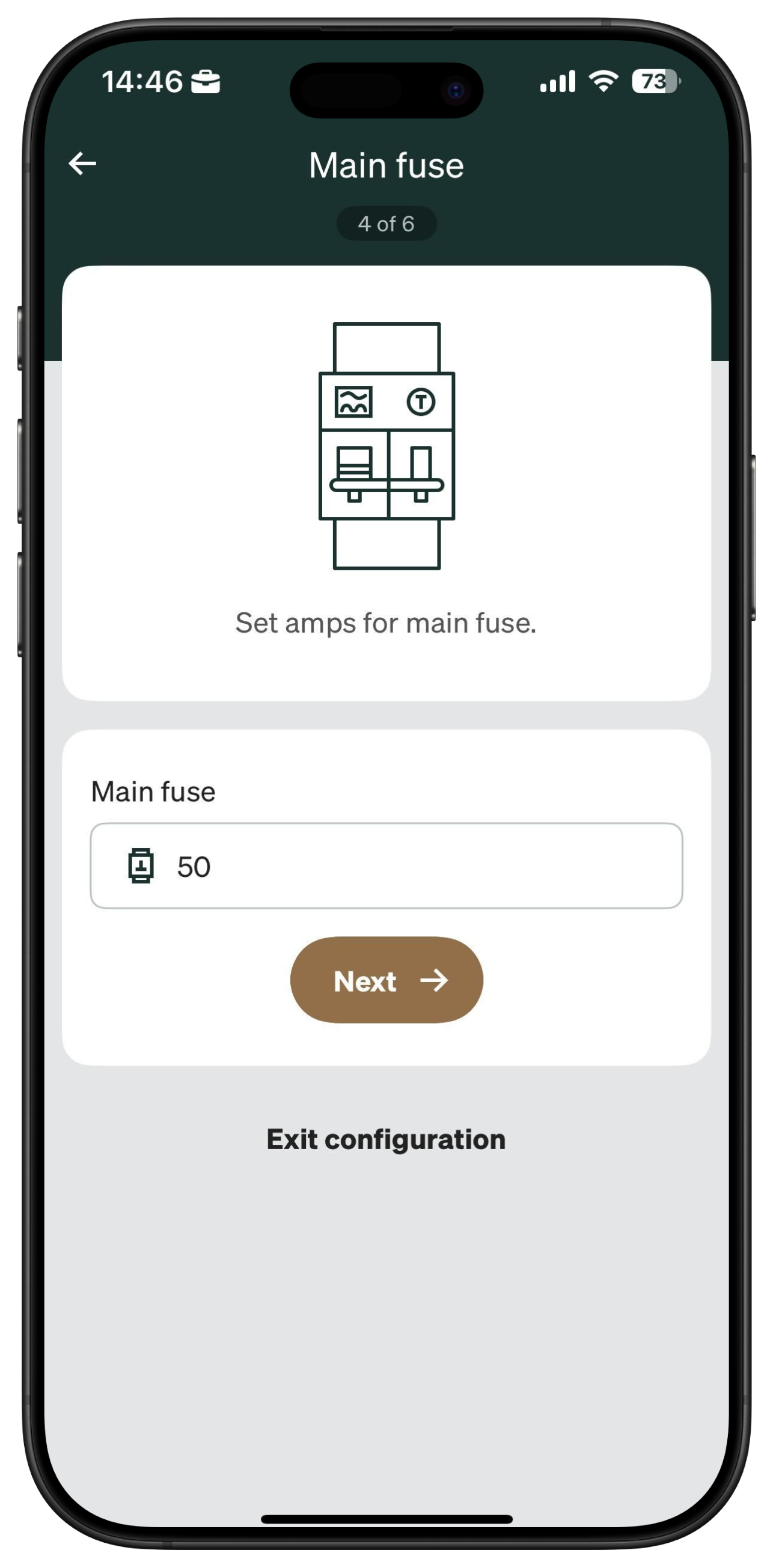

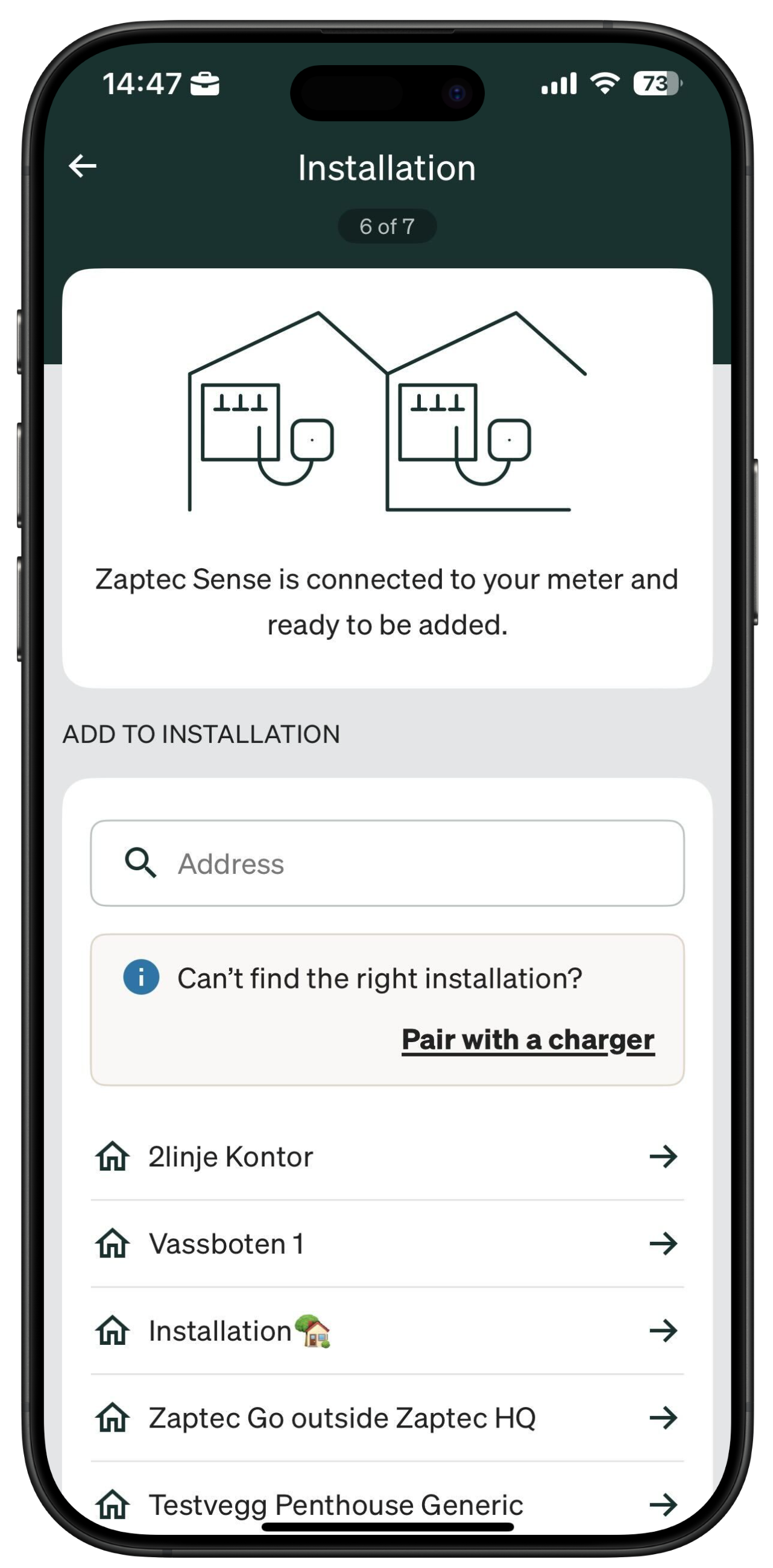

Volg de instructies om verbinding te maken met een netwerk, stel de waarde van de hoofdzekering in en bevestig de energiemeterverbinding.
Statusindicatoren van de lampjes
Gebruik de LED-lampjes op de Zaptec Sense om de status te controleren:
- Stevig wit: Apparaat is correct geconfigureerd en actief.
- Stevig oranje: IP-adres ontvangen, maar cloudverbinding mislukt.
- 2 oranje knipperingen: Geen IP-adres ontvangen via Ethernet of Wi-Fi.
- Oranje → wit (herhalend): Geen M-bus data ontvangen. Controleer of de HAN-poort is geactiveerd.
- 3 oranje knipperingen: Apparaat niet geconfigureerd. Log in via de Zaptec app om Wi-Fi of Ethernet in te stellen.
Bekijk de volledige gids voor lichtsignalen.
Netwerkinstellingen
Werk netwerkinstellingen bij via de Zaptec App.
Als u de PIN heeft of een installateur bent:
- Houd uw telefoon dicht bij Zaptec Sense.
- In de app > Tik op de drie puntjes in de hoek > Producten configureren.
- Selecteer het apparaat (APGXXXX of APHXXXX).
- Voer de PIN-code in > Werk netwerkinstellingen bij.
Als u de eigenaar bent:
- Houd uw telefoon dicht bij de Zaptec Sense.
- In de app > Installaties > uw installatie > Laadmodus > Configureren > Geavanceerde instellingen.
- Werk netwerkinstellingen bij.
Lees ook: Hoe Zaptec Sense met het netwerk te verbinden.
Verliest Zaptec Sense de verbinding, dan verlaagt het automatisch de laadstroom tot het minimum (6A) om overbelasting van uw systeem te voorkomen. U kunt het minimumvermogen wijzigen in het Zaptec Portal.
Hoe Zaptec Sense uit te schakelen
- Open de Zaptec App > Installaties > Zaptec Services.
- Zet de schakelaar uit om Zaptec Sense uit te schakelen.
-
Pas de maximale laadstroom aan volgens de installatiemogelijkheden en tik vervolgens op Opslaan.
Heeft u schema’s nodig voor andere bundels?
Zie de installatiehandleiding. Het proces voor het instellen van de Zaptec Sense is hetzelfde; alleen het bedradingsschema en het model van de energiemeter verschillen.
