Installeren van de Zaptec Sense met e-meter

  1. Zaptec Helpcentrum
  2. Installatie
  3. Installeer Zaptec Sense

Zaptec Sense optimaliseert het energieverbruik voor het opladen van elektrische voertuigen, waardoor opladen slimmer en efficiënter wordt. Deze handleiding biedt stapsgewijze instructies voor het instellen van Zaptec Sense met RS485 Modbus en Ethernet-aansluiting.

Voor andere versies, zie de relevante handleidingen:

  Let op:

Alleen een gecertificeerde elektricien kan de installatie van Zaptec Sense - RS485 Modbus en Ethernet-aansluiting uitvoeren.




Wat zit er in de doos

Het pakket bevat de volgende items:

  • Zaptec Sense apparaat
  • Aangepaste Micro USB-kabel
  • Magnetisch zelfklevend vel
  • Dubbelleidig tape

Daarnaast:

  • 5V DC DIN-rail voeding (min. uitgangsstroom: 1A)
  • DIN-rail digitale energiemeter.
  • Optioneel: Onbeschermde CAT5e/CAT6 Ethernet-kabel.


Stap 1: Fysieke installatie

Screenshot 2024-04-03 at 12.35.35.png

Volg deze stappen om Zaptec Sense aan te sluiten:

  1. Installeer de voeding op de DIN-rail.
  2. Verbind Zaptec Sense met de modules met de aangepaste Micro USB-kabel.
    • Wit, groen en bruin (GND): Verbind met de energiemeter.
    • Rood [V+] en zwart [V-]: Verbind met de voeding.
  3. Zaptec Sense ondersteunt meerdere energiemeters. Installatiediagrammen voor elke model vind je hier:



Screenshot_2022-11-28_at_13.10.50.pngScreenshot_2022-11-28_at_13.10.44.pngScreenshot_2022-11-28_at_13.10.39.png

Zorg ervoor dat alle externe apparatuur wordt geïnstalleerd volgens de instructies van de fabrikant. Stel de Modbus-baudrate in op 9.6 kbps.




Stap 2: Configureer Zaptec Sense in de app

Na de installatie moet je Zaptec Sense configureren via de Zaptec-app:

  1. Open de Zaptec-app en log in.

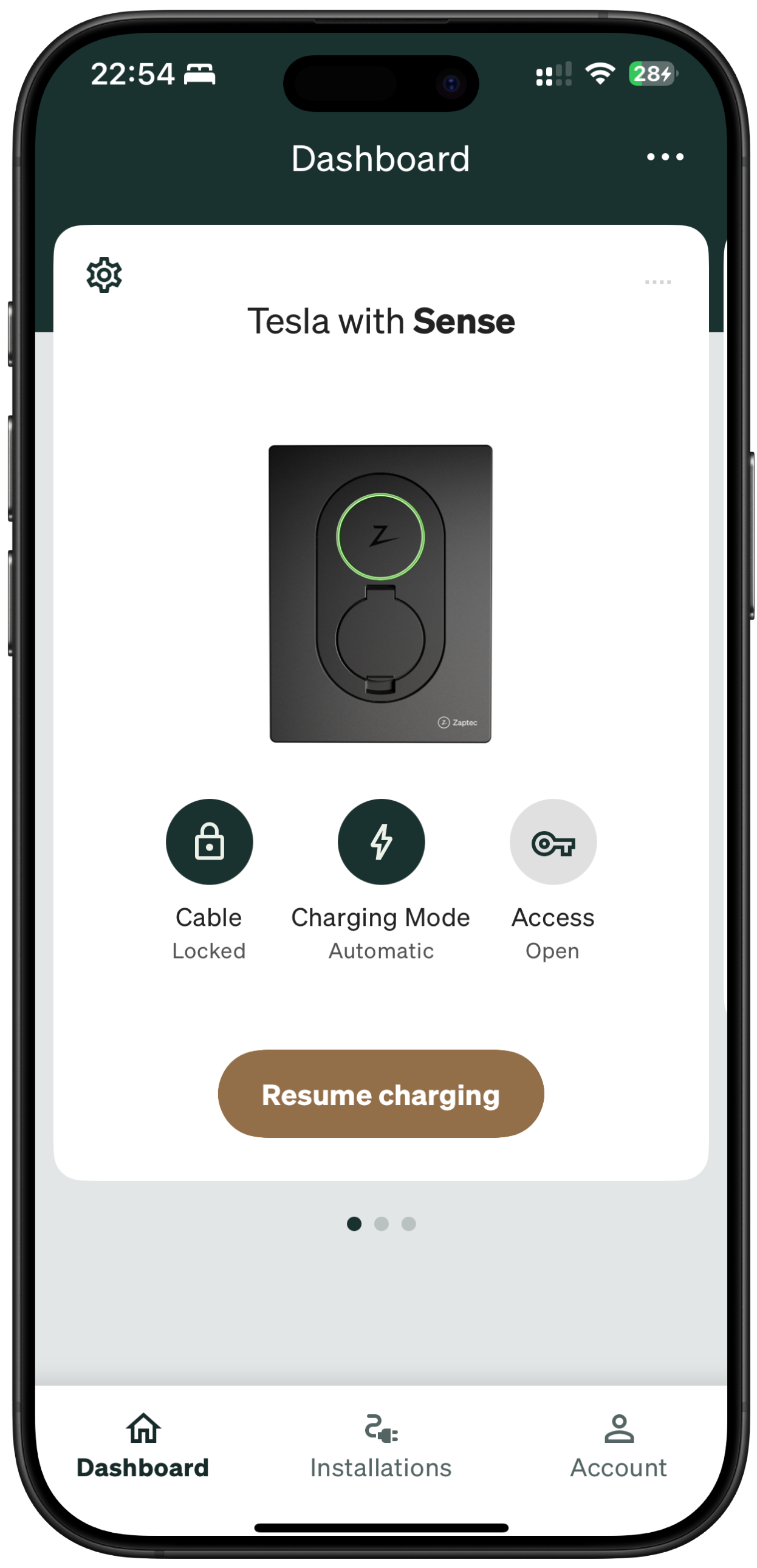

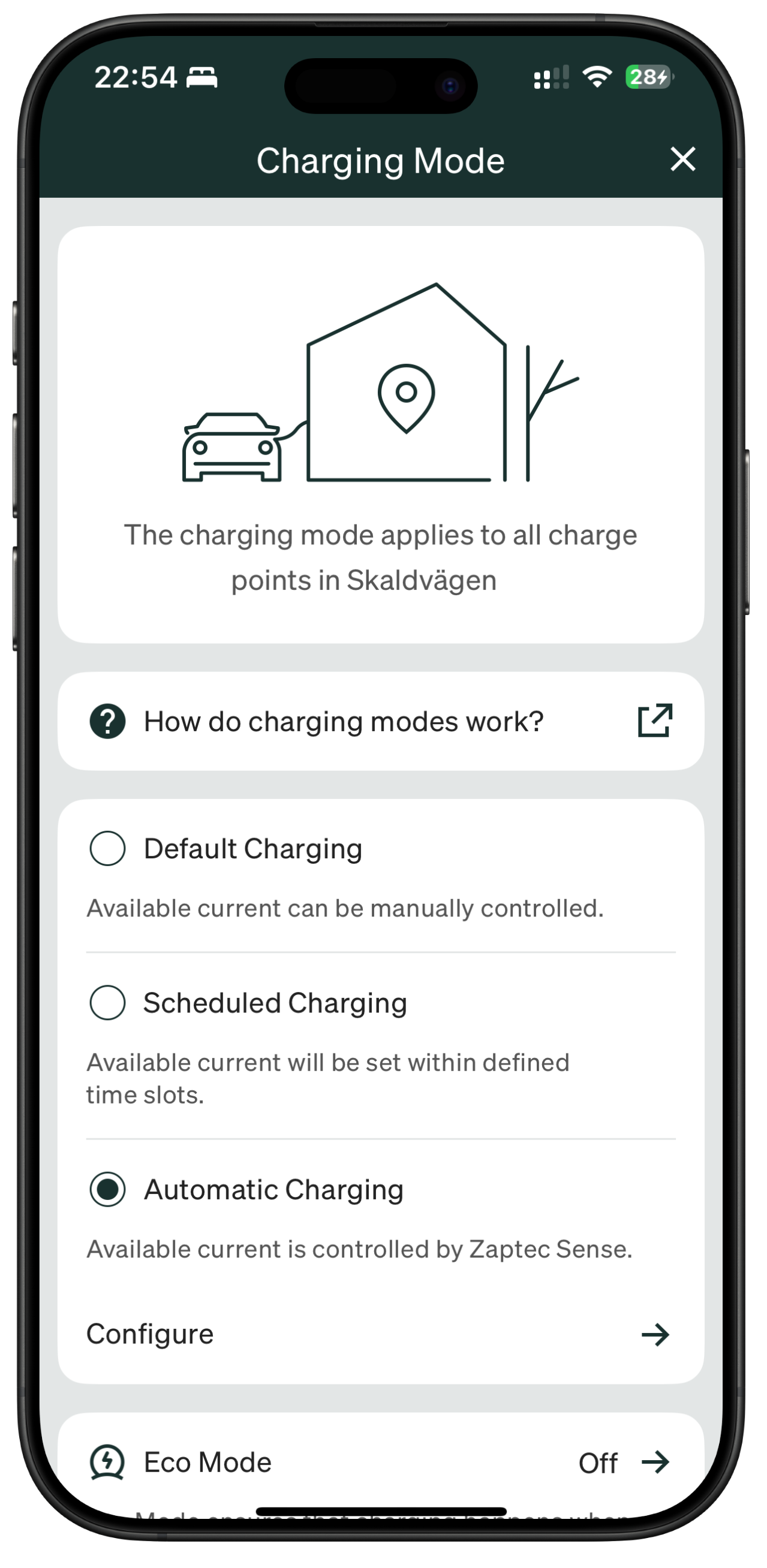

  2. Ga naar Dashboard > Druk op de drie stippen in de hoek > Installeer product.

    6.5-inch Screenshot 3 copy.png6.5-inch Screenshot 1.png
  3. Scan de QR-code op de achterkant van het apparaat of handleiding.

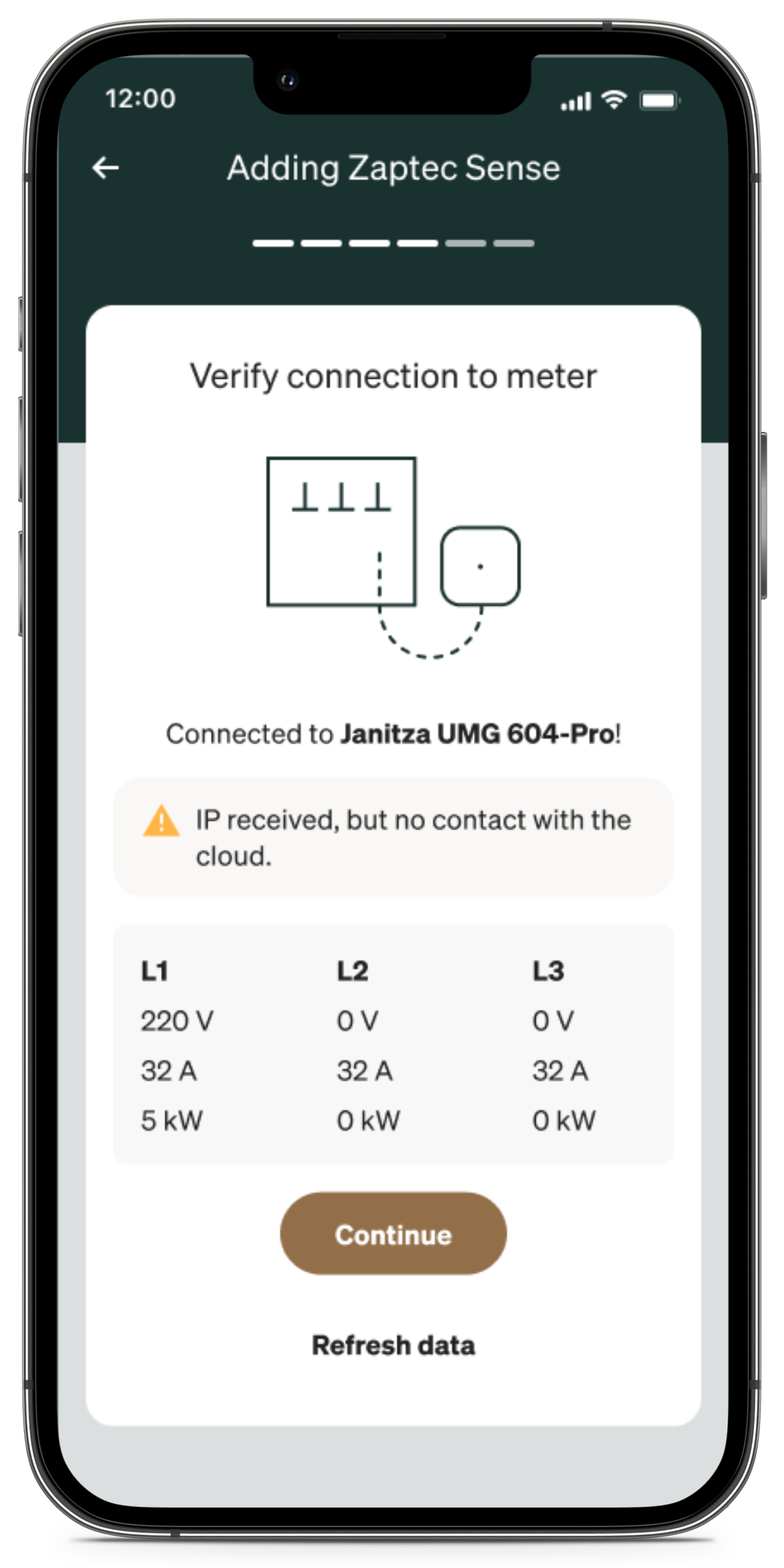

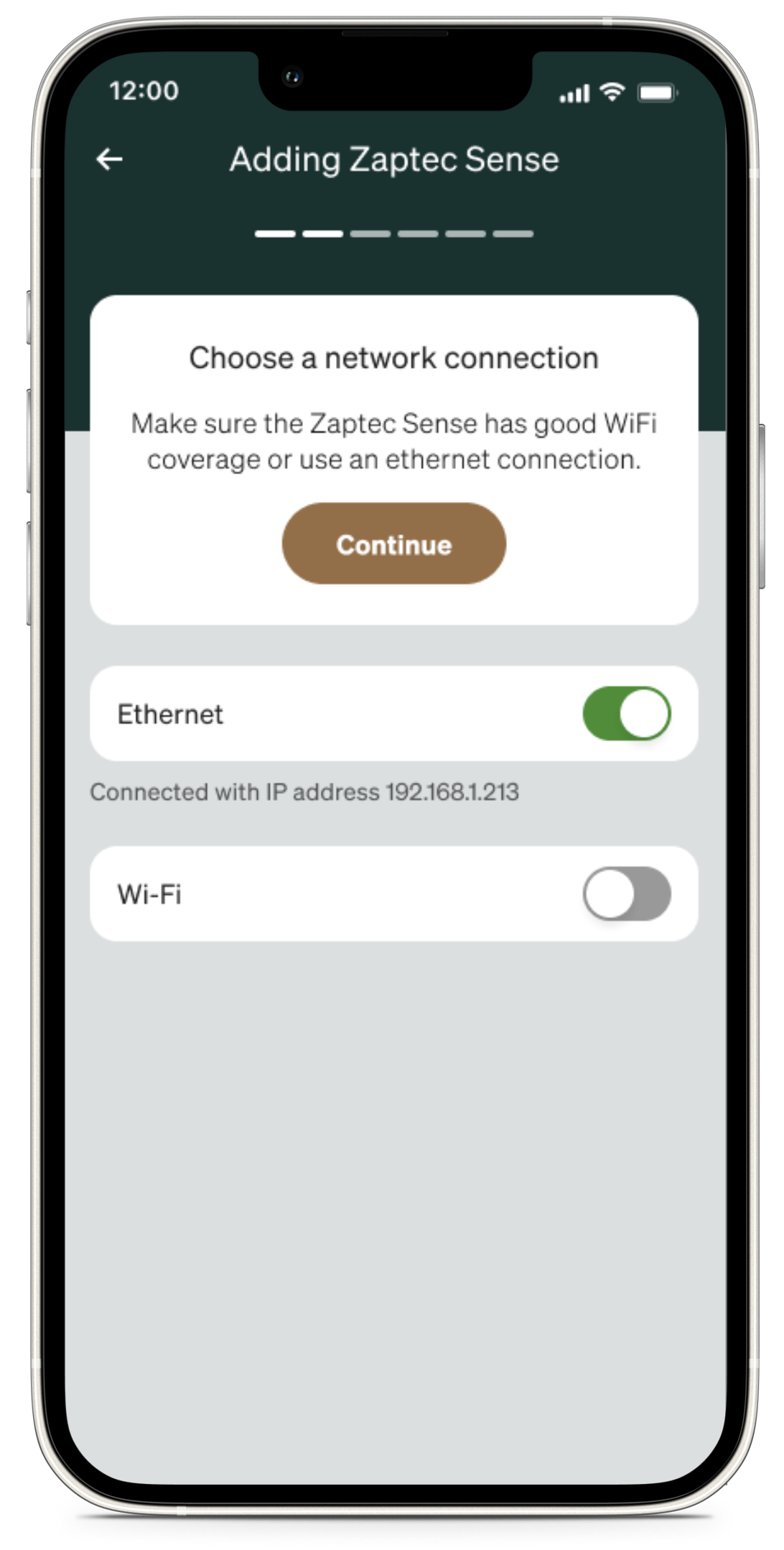

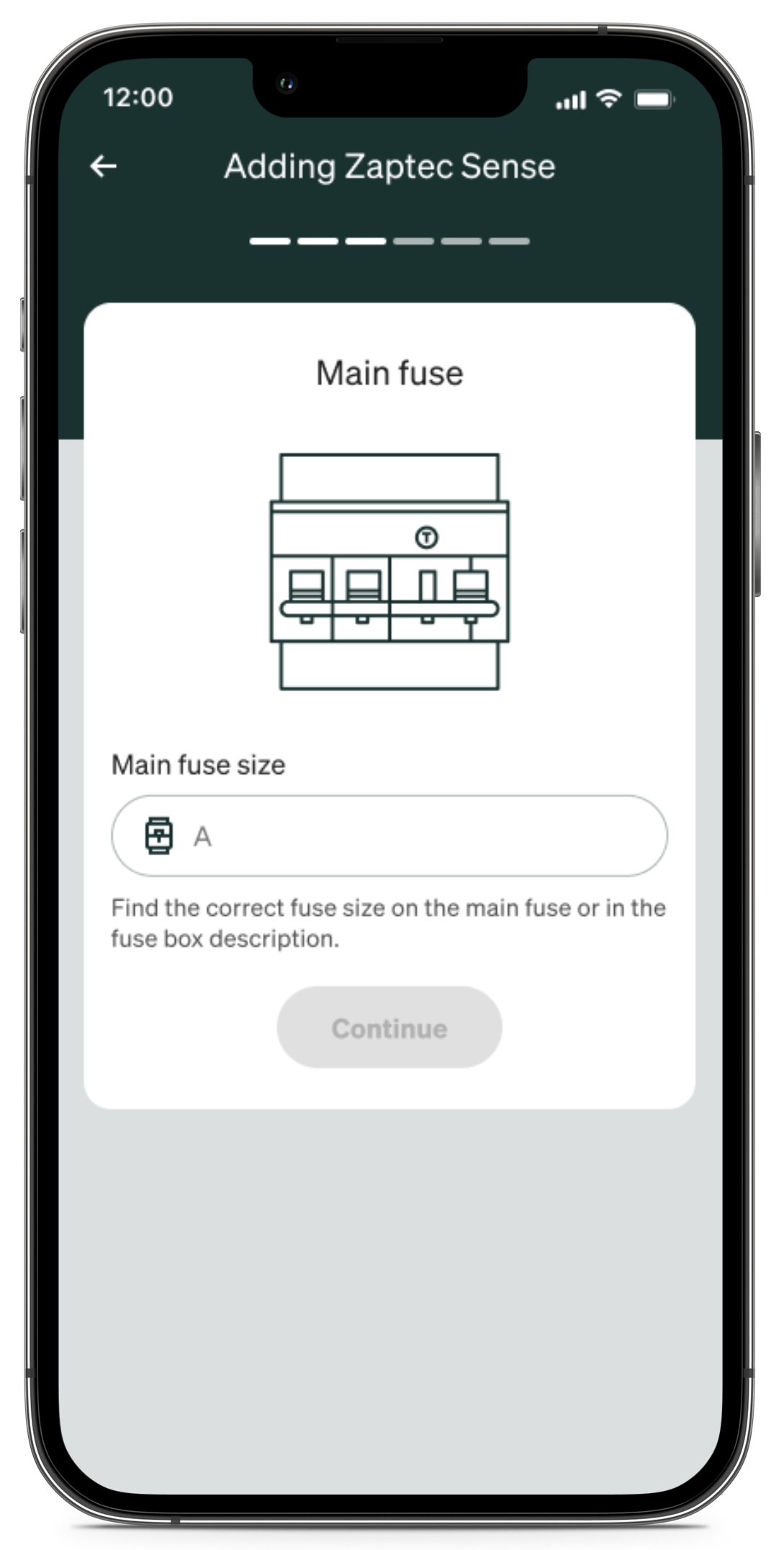

  4. Volg de instructies om de hoofdschakelaar in te stellen, de meterverbinding te bevestigen en Wi-Fi of Ethernet te verbinden.

    6.5-inch Screenshot 2.pngApp. Sense pari with installation.png




Netwerkinstellingen

Zaptec Sense ondersteunt zowel Wi-Fi als Ethernet-verbindingen. Voor Ethernet: sluit de Ethernet-kabel aan op de RJ45-poort.

  1. Houd je telefoon dicht bij Zaptec Sense.
  2. Open de Zaptec-app > Installaties > Zaptec-diensten > Zaptec Sense.

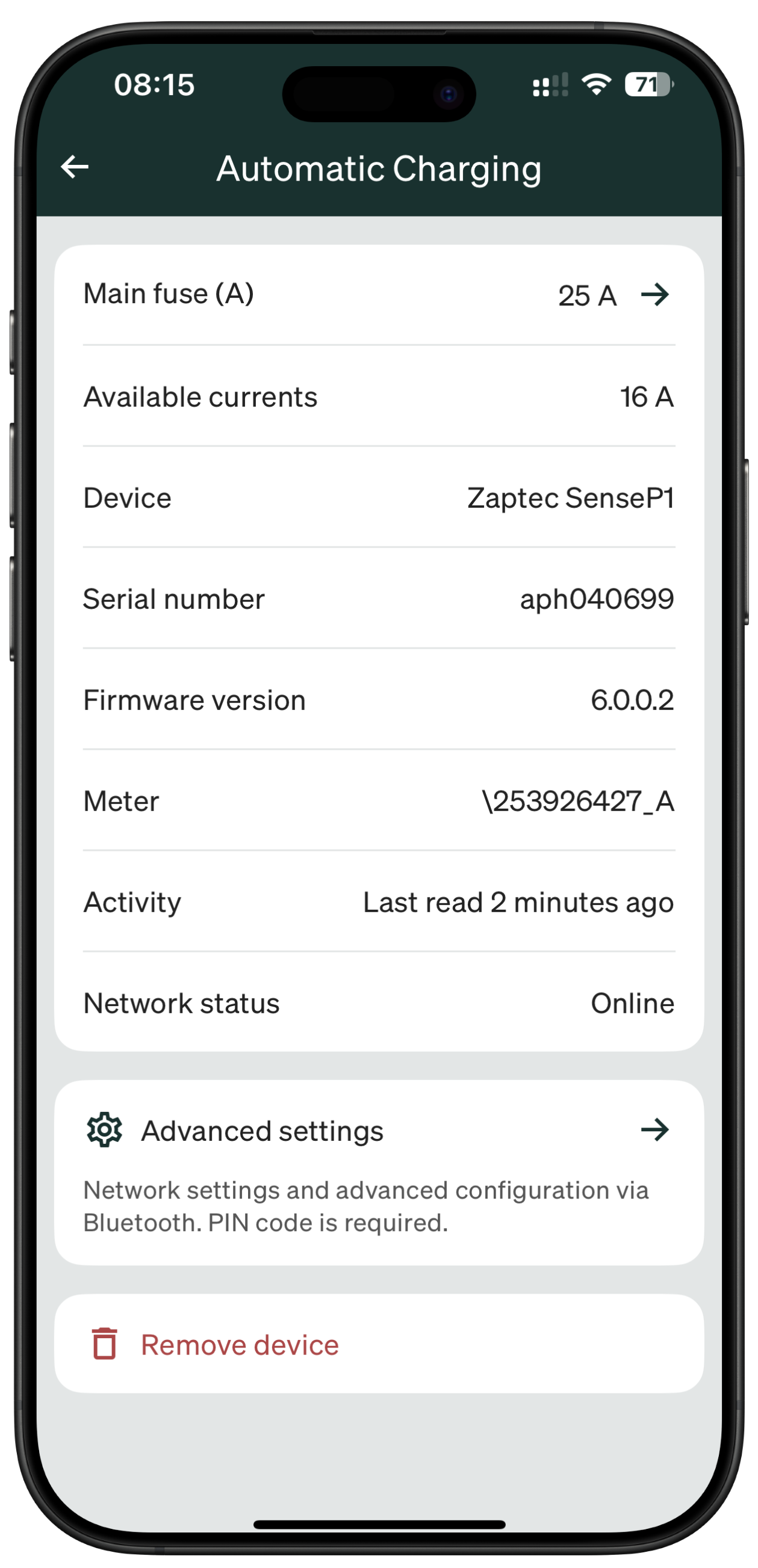

  3. Pas de netwerkinstellingen aan, het IP-adres, fasetiming en/of het type meter.

  Let op:

Als Zaptec Sense de internetverbinding verliest, zal het laadstation de minimale stroomsterkte (6A) geven. Dit kan worden aangepast in het Zaptec Portal.




Lichtsignalen

De lampjes op je Zaptec Sense helpen je te weten of alles werkt:

  • Steady wit: Het apparaat is geconfigureerd en actief.
  • Steady oranje: Het apparaat heeft een IP, maar heeft geen verbinding met de cloud.
  • Twee oranje knipperingen: Geen IP ontvangen via Ethernet of Wi-Fi.
  • Oranje, wit, oranje, wit: Geen M-busdata ontvangen. Zorg ervoor dat de HAN-poort is ingeschakeld door je energieleverancier.
  • Drie oranje knipperingen: Het apparaat is niet geconfigureerd. Log in via de Zaptec-app om Wi-Fi of Ethernet in te stellen.

Klik hier om de details te zien over wat de verschillende lichtsignalen betekenen.





Veelgestelde Vragen

Wanneer ik de energiemeter installeer, moet ik de energiemeter configureren?

Voor Janitza UMG604-E en Janitza UMG96RM-E-RCM is de standaard RS485/Modbus baudrate: 115.2kbps (fabrieksinstelling), we gebruiken 9.6kbps in onze Zaptec Sense.

Welke energiemeter wordt ondersteund door Zaptec Sense?

Zaptec Sense kan verbinding maken met de volgende:

Carlo Gavazzi
1 fase 100A DIN inline: EM112DINAV01XS1X1
3 fase 65A DIN inline: EM340DINAV23XS1X
1 fase, DIN, CT: EM111DINAV51XS1X
3 fase, DIN, CT: EM330DINAV53HS1X

Janitza
3 fase, DIN, CT: UMG604-E
3 fase, paneel gemonteerd, CT: UMG96RM-E-RCM
