Deze handleiding biedt richtlijnen voor gebruik door aangemelde instanties onder de MID-richtlijn 2014/32/EU, evenals andere laboratoria die verantwoordelijk zijn voor het testen van energiemeters.
Parameters van energiemeters
| Parameter | Zaptec Pro MID | Zaptec Go 2 |
| Certificatie | MID Klasse B | MID Klasse B |
| Geharmoniseerde norm | EN 50470 -1, - 3 | EN 50470 -1, -3 |
| MID-certificaat | N-18/3585 | T12806 |
| Aangemelde instantie | NMi Certin (0122) | NMi Certin (0122) |
| Nominale spanning | 3 x 230/400 V | 3 x 230/400V |
| Nominale stroom | 0,25-5 (32) A | 0,25-5 (32)A |
| Optische testuitgang (geactiveerd via app) | 10000 imp/kWh | 10000 imp/kWh |
MID-softwareversie uitlezen
Deze sectie legt uit hoe u de MID-softwareversie kunt uitlezen voor Zaptec Pro en Zaptec Go 2.
Zaptec Pro
De MID-softwareversie kan vanaf het display worden uitgelezen met een van de volgende methoden:
-
Plug in en out methode:
Steek een Type 2-laadkabel in, verwijder deze direct weer en steek hem opnieuw in. Zorg dat er geen auto is aangesloten. -
Reset de lader:
Reset via de Zaptec-app (PIN-code vereist) of door de stroom uit- en aan te zetten.
Zaptec Go 2
De Zaptec Go 2 heeft een "MID-modus" waarmee u de MID-softwareversie en energieregisters kunt uitlezen. Het display doorloopt de volgende schermen:
Geeft aan dat de momenteel weergegeven waarde het cumulatieve importenergie-register is.
Geeft aan dat de momenteel weergegeven waarde het cumulatieve exportenergie-register is.
v Geeft aan dat de momenteel weergegeven waarde de softwareversie van het meetinstrument is.
U kunt de MID-softwareversie en energieregisters op de Zaptec Go 2 op drie manieren uitlezen:
-
Plug en verwijder methode:
Koppel de kabel los van de lader. Steek een Type 2-kabel in, verwijder deze direct en steek hem opnieuw in (zonder dat er een auto is aangesloten). Het display wisselt tussen het tonen van de totale import/export energie (kWh) en de softwareversie, elk gedurende 5 seconden. Herhaal dit gedurende 30 seconden. -
Reset de lader:
Zorg dat de laadkabel is losgekoppeld. Reset de lader via de Zaptec-app (PIN vereist) of zet de stroom uit en aan. Als de lader nieuw is en nog niet is geconfigureerd, wordt een QR-code weergegeven. Zodra deze is geconfigureerd, verschijnen de MID-gegevens gedurende 30 seconden. U kunt dit overschrijven door de Plug en verwijder methode te gebruiken, zelfs als de QR-code wordt getoond. -
Schakel veldtestmodus in:
Gebruik de Zaptec-app om de veldtestmodus te activeren (PIN vereist). In deze modus neemt de precisie van het energiedisplay toe en kunnen maximale waarden als beperkt worden weergegeven. Als u nauwkeurige metingen wilt uitvoeren, overweeg dan een van de andere methoden te gebruiken.
Hoe de geïntegreerde energiemeter te testen
Terminologie
-
(Laad)installatie: Een verzameling laadpunten op één hoofdgroep,
mogelijk met subgroepen, beheerd onder één beheerder. - Totale importenergie (kWh): Energie die door het laadstation van externe bronnen naar het voertuig wordt verbruikt (bijv. net).
- Totale exportenergie (kWh): Energie die het station aan externe systemen levert vanuit het voertuig (bijv. net).
Methodologie
Eenvoudige testen van de nauwkeurigheid van de geïntegreerde energiemeter worden het beste in het veld uitgevoerd. Dit maakt een snelle test mogelijk zonder dat een vervangende
lader geïnstalleerd en geconfigureerd hoeft te worden terwijl een apparaat voor test wordt opgestuurd.
- Voor veldtesten is er commercieel verkrijgbare apparatuur beschikbaar, die gespecialiseerd is in het meten van de energie geleverd via een Type 2-aansluiting, bijvoorbeeld de MTE eMOB I-32.3 AC.
- Alternatief kan een op maat gemaakte Type 2-kabel gecombineerd worden met een generieke draagbare referentiestandaard. We raden aan een auto als belasting te gebruiken, maar een ohmse belasting kan ook gebruikt worden als een autosimulator beschikbaar is om de laadcyclus te beheersen. De geleverde energie aan de belasting kan dan worden gemeten met de draagbare referentiestandaard.
De statusindicator LED-ring van het laadstation fungeert als pulsuitgang en moet voor testen worden ingesteld op Veldtestmodus. Zie de volgende sectie voor instructies.
Voor diepgaand laboratoriumtesten met geïsoleerde bronnen, neem contact op met Zaptec Support om de aardlekschakelaar tijdelijk uit te schakelen.
Vereisten voor testen ter plaatse
- Een elektrisch voertuig met een 3-fasen-capabele boordlader (indien relevant).
- Een draagbare referentiestandaard.
-
Type 2-kabelassemblage met de mogelijkheid om aan te sluiten op de spannings-
en stroomingangen van de referentiestandaard. - Telefoon met geïnstalleerde Zaptec-app (Android of iOS).
-
Als de installatie gebruikersauthenticatie actief heeft, is medewerking van de eigenaar van de installatie nodig om energie te kunnen leveren aan het laadpunt.
Veldtestmodus: Hoe te testen
- Open en log in op de Zaptec-app.
- Tik vanaf het dashboard op het drie-puntjes-icoon rechtsboven en kies Producten configureren.
- Gebruik de PIN-code om via Bluetooth verbinding te maken met het laadstation.

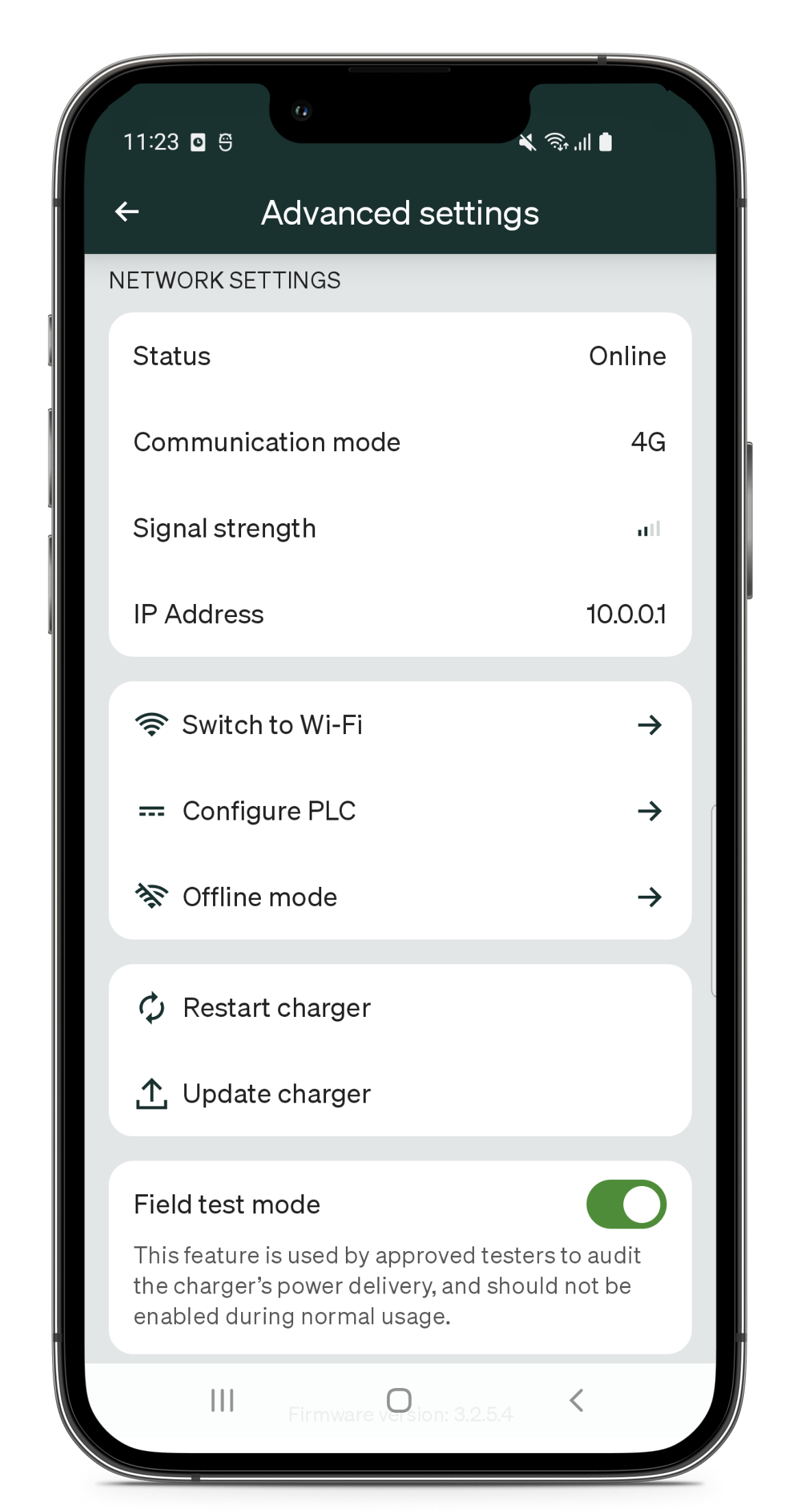

- Schakel in Geavanceerde instellingen de Veldtestmodus in en tik op Opslaan.
- Het lampje op het laadstation gaat uit, wat aangeeft dat het klaar is voor energiepulsuitgang.
- Sluit de belasting aan voor de test.
- Na de test ga terug naar de app, zet de schakelaar van de veldtestmodus uit, en tik op Opslaan.
- De veldtestmodus wordt automatisch uitgeschakeld na 4 uur of bij het uit- en aanzetten van de stroom. Dit zet de LED-lichtkring terug naar normale werking.
-
De precisie neemt toe in deze modus, dus de weergegeven maximale waarden kunnen beperkt zijn.
Als u rechtstreeks op een laadvoertuig aansluit, zorg dan dat de referentiestandaard minimaal 32A continue stroom kan verdragen. Voor hulp bij het testen van de energiemeter - ga naar zaptec.com/support
Laboratoriumtesten
Naast het herconfigureren van de LED-ring voor de veldtest zijn de volgende aanpassingen vereist op units die voor test naar laboratoria worden gestuurd:
- De aardlekschakelaar is uitgeschakeld, waardoor het laadstation getest kan worden met geïsoleerde stroomlussen.
- De veiligheidsrelais sluit automatisch, zonder dat een Control Pilot-signaal nodig is, wat normaal vereist is voor werking.
Met deze aanpassingen kan het laadstation getest worden als een conventionele energiemeter, waarbij de aansluitklemmen (achterplaat op Zaptec Pro) als ingang worden gebruikt en de Type 2-aansluiting als uitgang. Uit veiligheidsoverwegingen kan alleen Zaptec deze testmodus inschakelen.
