Deze gids is voor geautoriseerde installateurs en behandelt hoe je het Zaptec Go oplaadstation kunt installeren, configureren en activeren. Bekijk de video hieronder of volg de stappen om de installatie te voltooien. Voor aanvullende details, download de installatiehandleiding hier.
1. Monteer en sluit de Zaptec Go aan
Zaptec Go vereist een upstream hoofdschakelaar en een Type A RCD (30mA) voor AC-aardfoutbescherming. Hoewel het een ingebouwde 6mA DC-foutbescherming heeft, is een 30mA Type A RCD nog steeds vereist voor elk circuit.
Volg deze stappen:
- Verwijder de frontplaat van het oplaadstation.
- Kies de kabelinvoer: Onderkant (aanbevolen), bovenkant of achterkant. Verwijder de gatafdekking.
-
Voer de voedingskabel (max 6mm²) door het gekozen toegangspunt.
Voor 32A-installaties, gebruik een invoerdraaddoorsnede van 6mm². - Bevestig de eenheid met de vier T20-schroeven. Zorg ervoor dat het recht en op de juiste hoogte is.
- Beveilig de kabel met de kabelklem.
- Verwijder de aansluitkap door de vergrendelingslip in te drukken en naar beneden te trekken.
- Strip 12mm isolatie van elke draad (ferrules optioneel).
- Steek de draden in de aansluitingen en druk alle hendels naar beneden om ze vast te zetten.
- Plaats de aansluitkap terug.
- Zet de stroom aan.
Het licht zal oranje worden, wat aangeeft dat het van stroom is voorzien en klaar is voor configuratie. Een QR-code verschijnt op het display voor configuratie in de Zaptec App.
Voor 3-fase IT-netinstallaties, controleer of de auto 3-fase IT-opladen ondersteunt. Meer informatie is hier beschikbaar.
2. Configureer Zaptec Go in de app
Download de Zaptec App vanuit de App Store en Google Play, en log in met je Zaptec-gecertificeerde installateursaccount om toegang te krijgen tot de volledige installatiefuncties (zoals overdracht aan klant, Zaptec Sense en registratie van het oplaadstation in het Portaal).
In de Zaptec App:
- Dashboard > Tik op het driepuntspictogram > Installeer een product.
- Selecteer Zaptec Go > scan de QR-code die op het oplaadstation wordt weergegeven of gebruik de geprinte QR-code op de PIN-sticker. Zorg ervoor dat de lader is ingeschakeld en Bluetooth is ingeschakeld op je telefoon.
Als scannen mislukt, tik op het driepunt (⋯) symbool > Selecteer apparaat uit de lijst > Kies het serienummer van de lader.
- Tik op Installeer Zaptec Go > Voer de PIN in als daarom wordt gevraagd (gevonden op het boorblad of de gebruikershandleiding)
- Selecteer de connectiviteit: Wi-Fi of 4G LTE-M.
- Kies het land en het inkomende netwerktype (bijv. TN of IT, 1-fase of 3-fase). De lader zal automatisch proberen het geschikte netwerktype voor je te detecteren, wat als "Aanbevolen" zal worden weergegeven.
-
Geef het aantal fasen op (1 of 3) en fasenrotatie.
- Bevestig de onderbrekerswaarde en maximale laadstroom voor het circuit dat de lader van stroom voorziet.
-
Controleer of er een wit licht op het oplaadstation brandt en test de functionaliteit.
-
Als je wilt, activeer de Zaptec Go voor de klant door te tikken op Nu activeren, of tik op Later activeren.
3. Activeer Zaptec Go voor de klant
Om de Zaptec Go te activeren, heb je de PIN nodig voor beveiliging en het e-mailadres van de eigenaar.
- Tik vanaf het samenvattingsscherm op Activeer lader (of vind het in het Dashboardmenu).
- Voer de PIN-code in.

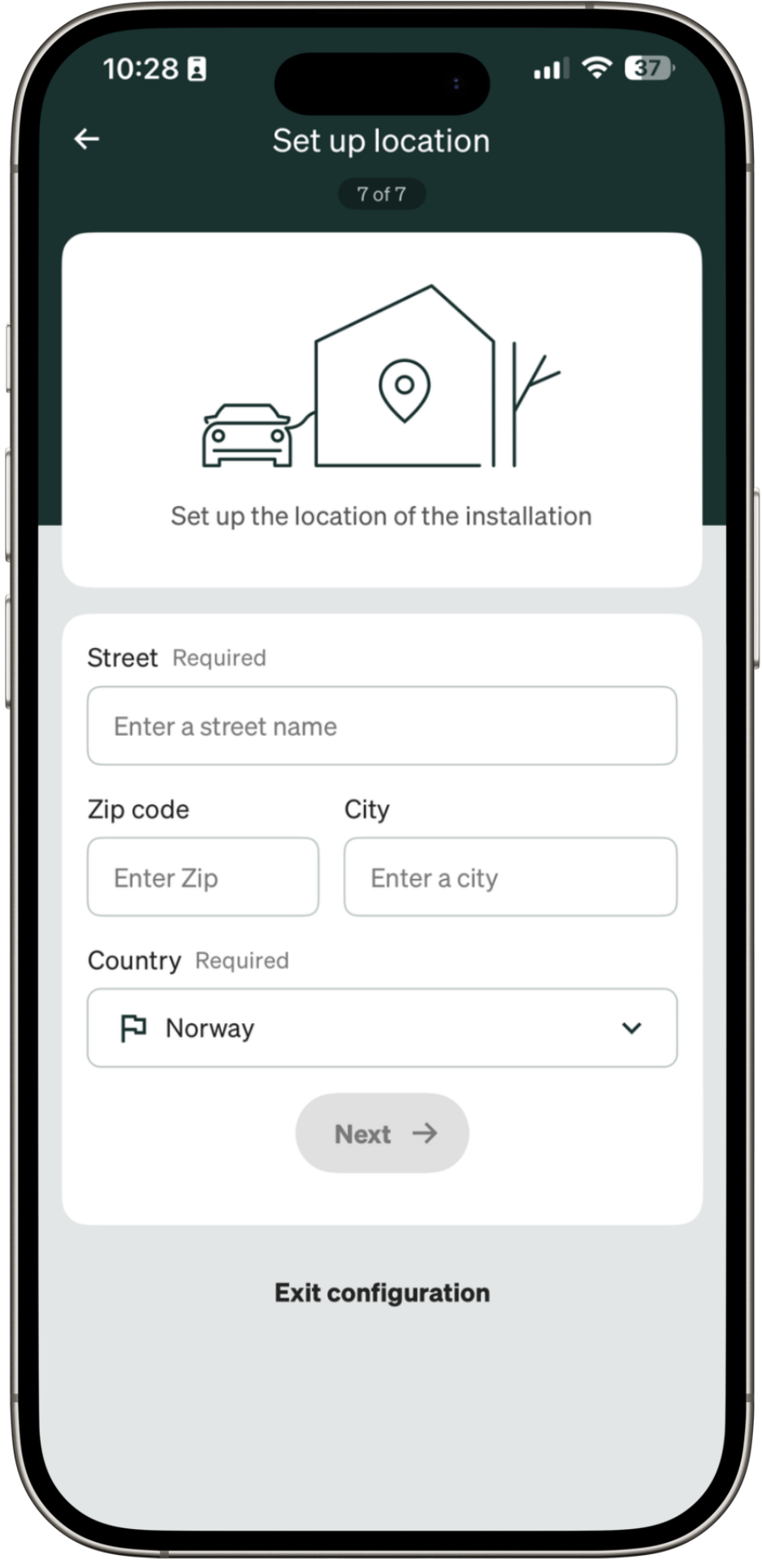

- Voeg locatiegegevens toe (de straatnaam wordt gebruikt om de installatie in het Zaptec Portaal te identificeren).

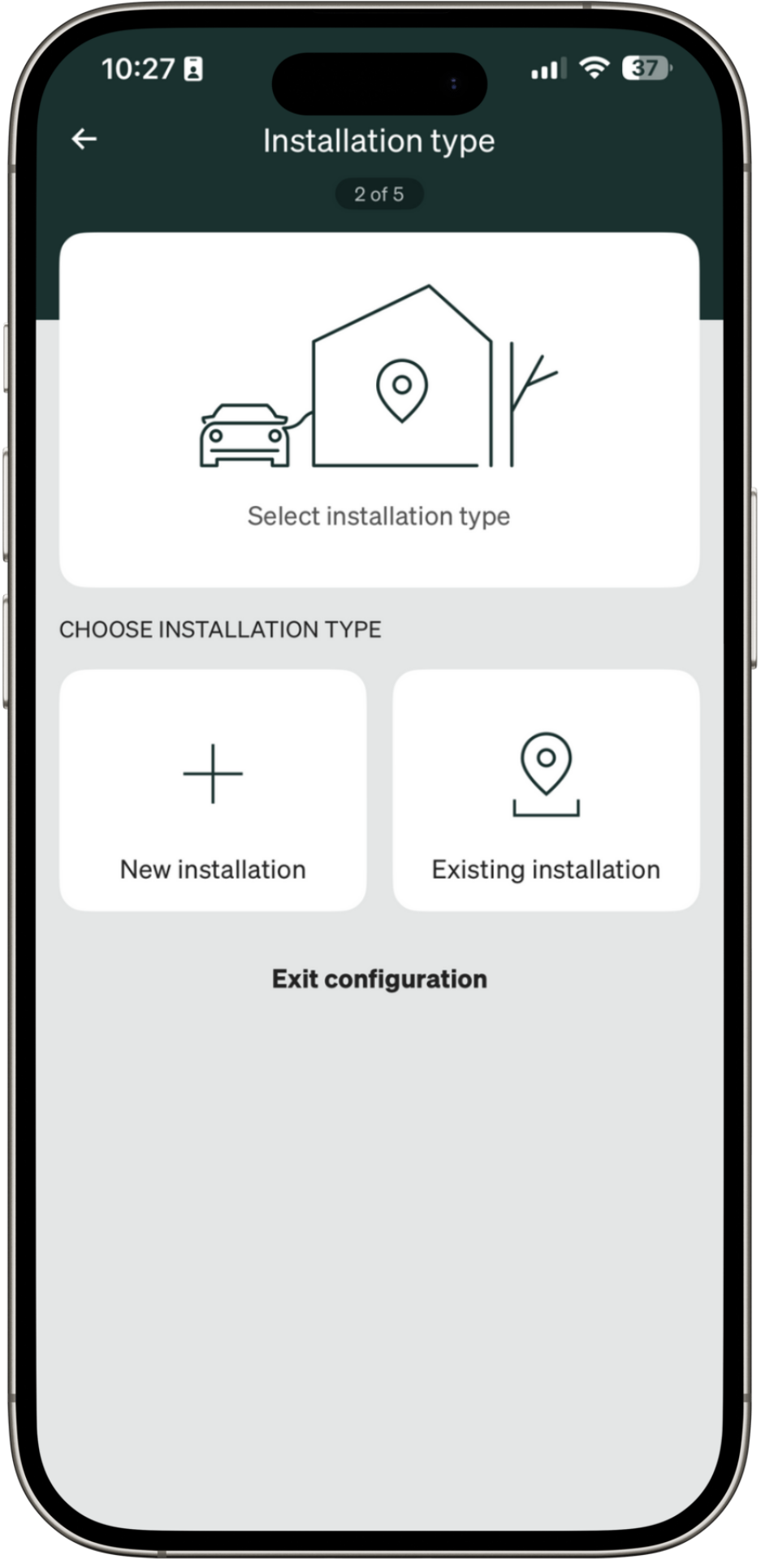

- Als het oplaadstation stroom deelt met een bestaand Zaptec Go, tik dan op Koppel aan een bestaande installatie > Kies de bestaande setup.
- Als je de bestaande setup niet kunt vinden, vraag de eigenaar om je toegang te geven met behulp van je servicepartner Lookup Key.
- Voer het e-mailadres van de eigenaar in (zorg ervoor dat de informatie correct is, aangezien deze later niet kan worden gewijzigd). Eigenaren zonder een Zaptec-account ontvangen een e-mail om zich te registreren; bestaande gebruikers ontvangen een melding in de app.
- Standaard is het jouw eigen Service Partner groep. Als je installeert namens een andere Service Partner, nodig hen dan in plaats daarvan uit. Tik op Partner en voer hun Lookup Key in.
- Geef het oplaadstation een naam (of houd het standaard serienummer) > Tik op Klaar om te registreren in het Zaptec Portaal.
- Na de installatie verdwijnt de QR-code en het oplaadstation toont MID-modus gedurende 30 seconden voordat het naar de normale modus overschakelt.
Installeer meerdere Zaptec Go oplaadstations
- Maximaal 3 oplaadstations per installatie (Go en Go 2 kunnen worden gemengd).
- Elk oplaadstation vereist zijn eigen hoofdschakelaar en RCD Type A die aan de voorkant is gemonteerd, waarbij ervoor gezorgd wordt dat alle hoofdschakelaars voor de oplaadcirkels dezelfde waarde hebben.
- De oplaadstations communiceren via een cloudverbinding.
Instellen:
- Installeer en configureer elk zoals hierboven.
- Om last sharing in te schakelen bij het activeren van extra laders, tik op Koppel aan een bestaande installatie (tijdens activatiestap 3) en selecteer de installatie die door de initiële lader wordt gebruikt.
- Voor 3-fase installaties, geef de inkomende fase (L1, L2 of L3) in de app op.
Voor een stapsgewijze handleiding voor multi-installatie, klik hier.
Bekijk de installatievideo
Bekijk de video hieronder of volg de stappen om de installatie te voltooien.
