Power line communication (PLC)

Zaptec Pro-laders kunnen gebruikmaken van Wi-Fi, LTE of PLC-netwerken voor communicatie. In dit artikel kun je meer leren over hoe je PLC-netwerken kunt gebruiken en opzetten.

Klik hier om de installatie-instructies te downloaden (in het Engels)

Wat is PLC?

Power line communication (PLC) is een communicatiemethode die het lokale stroomnet (230V) gebruikt om een internetverbinding te bieden aan andere apparaten (laders). De PLC-module fungeert als een communicatieomzetter, die een bekabelde internetverbinding (netwerkkabel) omzet naar internet via het lokale stroomnet (power line). Hierdoor is het niet nodig om netwerkkabels naar elke lader te leggen.






👉 Klik hier om te zien hoe dit in theorie werkt. Let op: de video gebruikt een standaard PLC-adapter voor huishoudelijk gebruik; Voor installatie moet de door Zaptec geleverde DIN-rail PLC-module  gebruikt worden voor maximale betrouwbaarheid.

Installatie

De PLC-module wordt op een DIN-rail gemonteerd. Het vereist een verbinding met de hoofdstroomkabel en een standaard Ethernet-verbinding. Het wordt aanbevolen om een 10A-zekering voor de PLC-module te plaatsen. De module wordt meestal gemonteerd na een 63A-stroomonderbreker, maar de aansluitklemmen zijn 1.5-2.5 mm². Dit vergemakkelijkt ook eventuele problemen met de verbinding en het herstarten van de PLC-module.

Om betrouwbaarheid te garanderen:

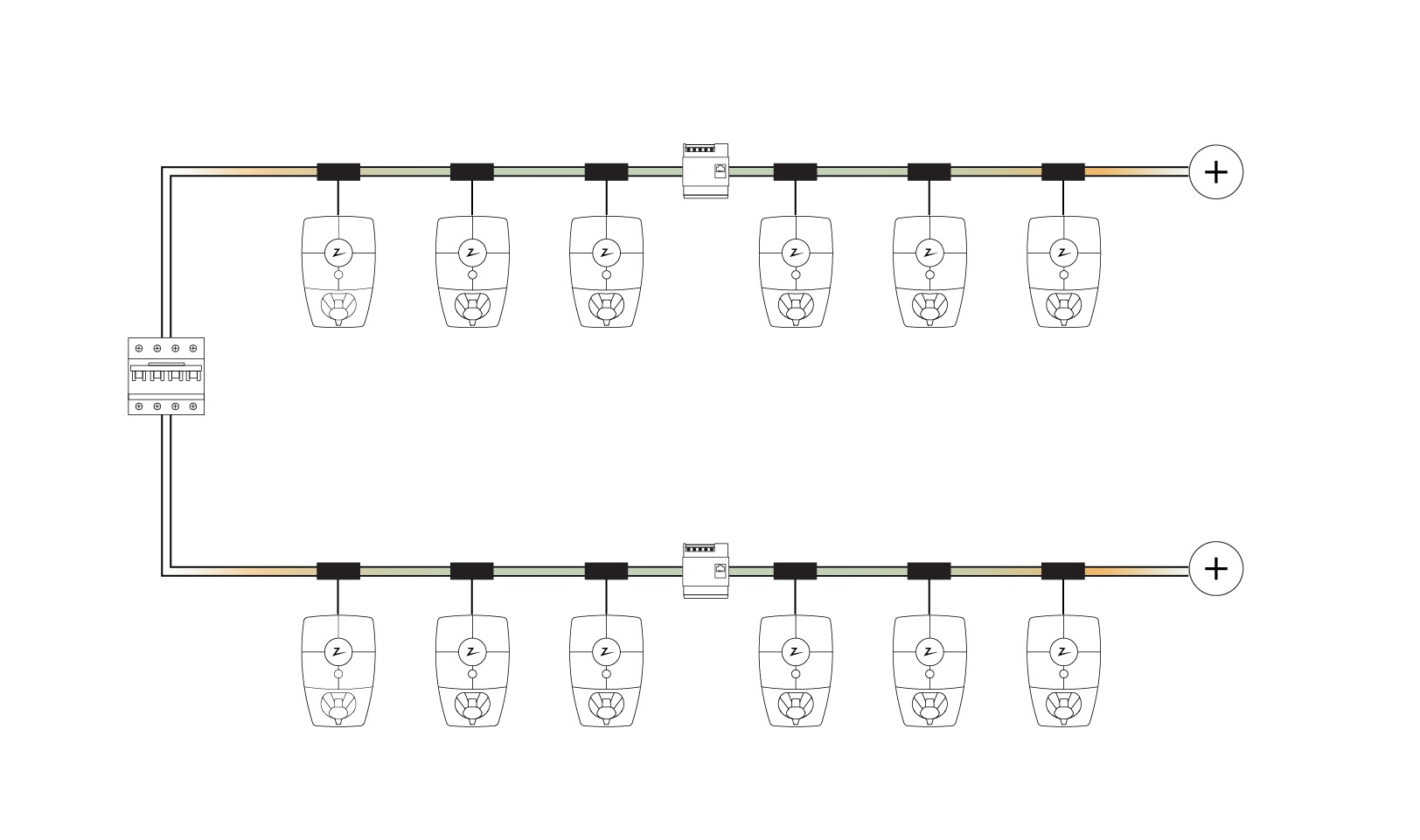

  • Minimaal één PLC-module voor elk circuit

  • Elk PLC-module kan ongeveer 30 opladers ondersteunen

  • De PLC-module moet dichtbij de oplaadstations worden geïnstalleerd

  • Verwijder storingsbronnen van het netwerk

  • Gebruik alleen de aansluitklemmen met de aanduiding L1-N-PE

  • Zorg ervoor dat de beschermende aarde (PE) in goede staat is

☝️ We raden aan om de PLC-module in een behuizing dicht bij de laadstations te installeren. Dit komt doordat een lange afstand de signaalsterkte kan beïnvloeden. De kabellengte mag nooit meer dan 90 meter zijn. De aanbevolen afstand kan echter variëren op basis van andere factoren, zoals het type net, het aantal opladers en storingen van het stroomnet. Bijvoorbeeld, in TN-systemen is een kortere afstand vereist dan in IT-systemen.

☝️ Laadstations communiceren via PLC over L1 en N. De PLC-module mag daarom niet als 3-fasen worden aangesloten. Het is belangrijk dat de fasevolgorde in het hele laadsysteem hetzelfde is. Het aansluiten van de PLC-module als 3-fasen of het gebruiken van L2 of L3 zal de kabellengte vergroten en de signaalsterkte verminderen.



        Verbinding met TN system                                                      Verbinding met IT system

Screenshot_2023-01-10_at_22.52.58.png             Screenshot_2023-01-10_at_22.59.21.png



PLC-module configureren

Nadat de PLC-module is gemonteerd, moet je de laadstations verbinden met het PLC-netwerk.

Als je de module hebt gekocht na november 2019, is het vooraf versleuteld met een QR-code. Als je het vóór november 2019 hebt gekocht, is er geen versleuteling of QR-code.



Na November 2019:


Voor November 2019:




Ongeacht welke module je hebt, moet je de Zaptec App gebruiken voor configuratie.

Volg de onderstaande stappen om het laadstation met de PLC-module te verbinden met de QR-code:



  1. Open de Zaptec App en log in met je Zaptec-account
  2. Vanuit het startscherm, tik op het drie-punt icoon rechtsboven
  3. Selecteer Producten configureren en verbind met de lader via Bluetooth

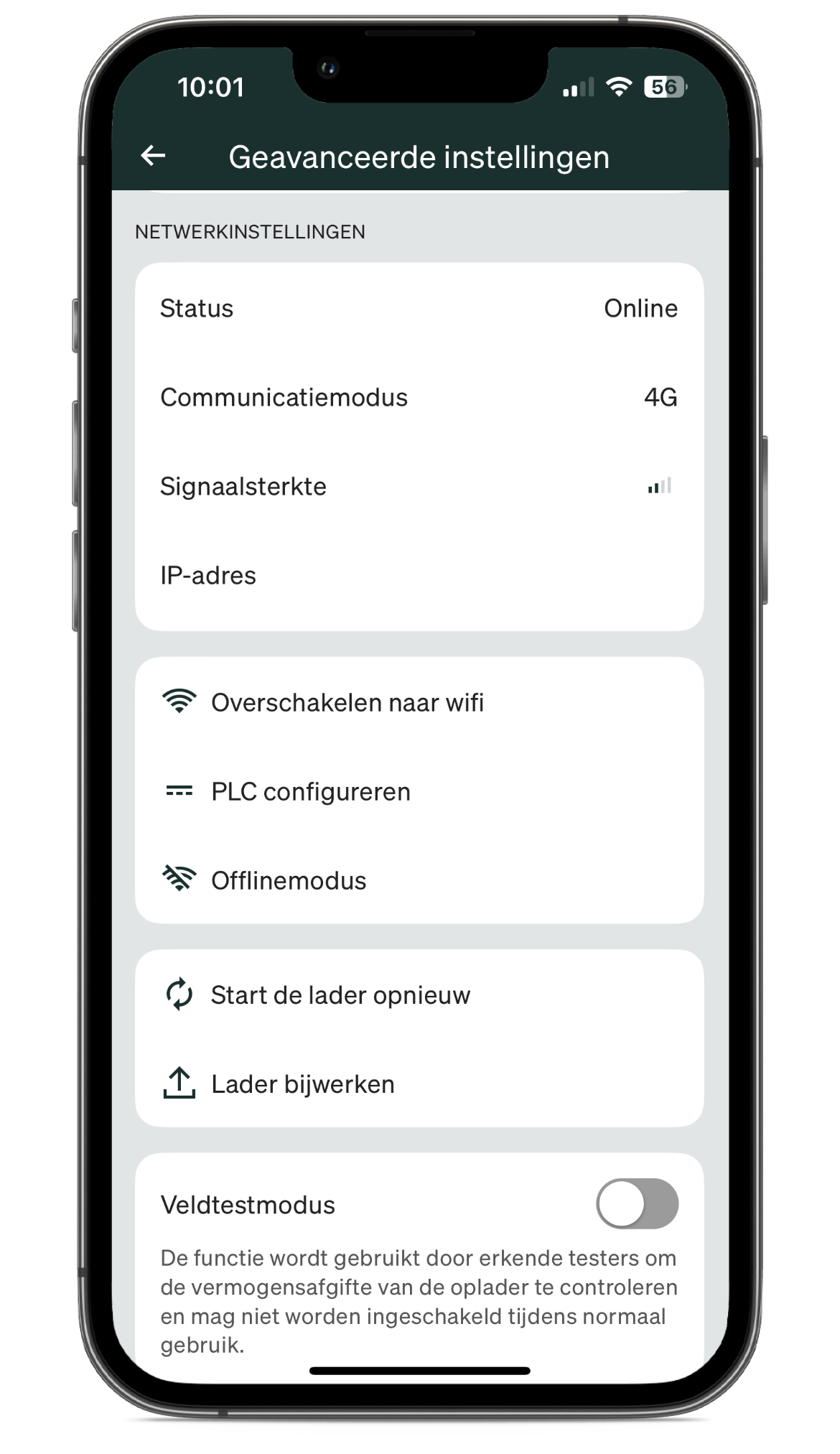

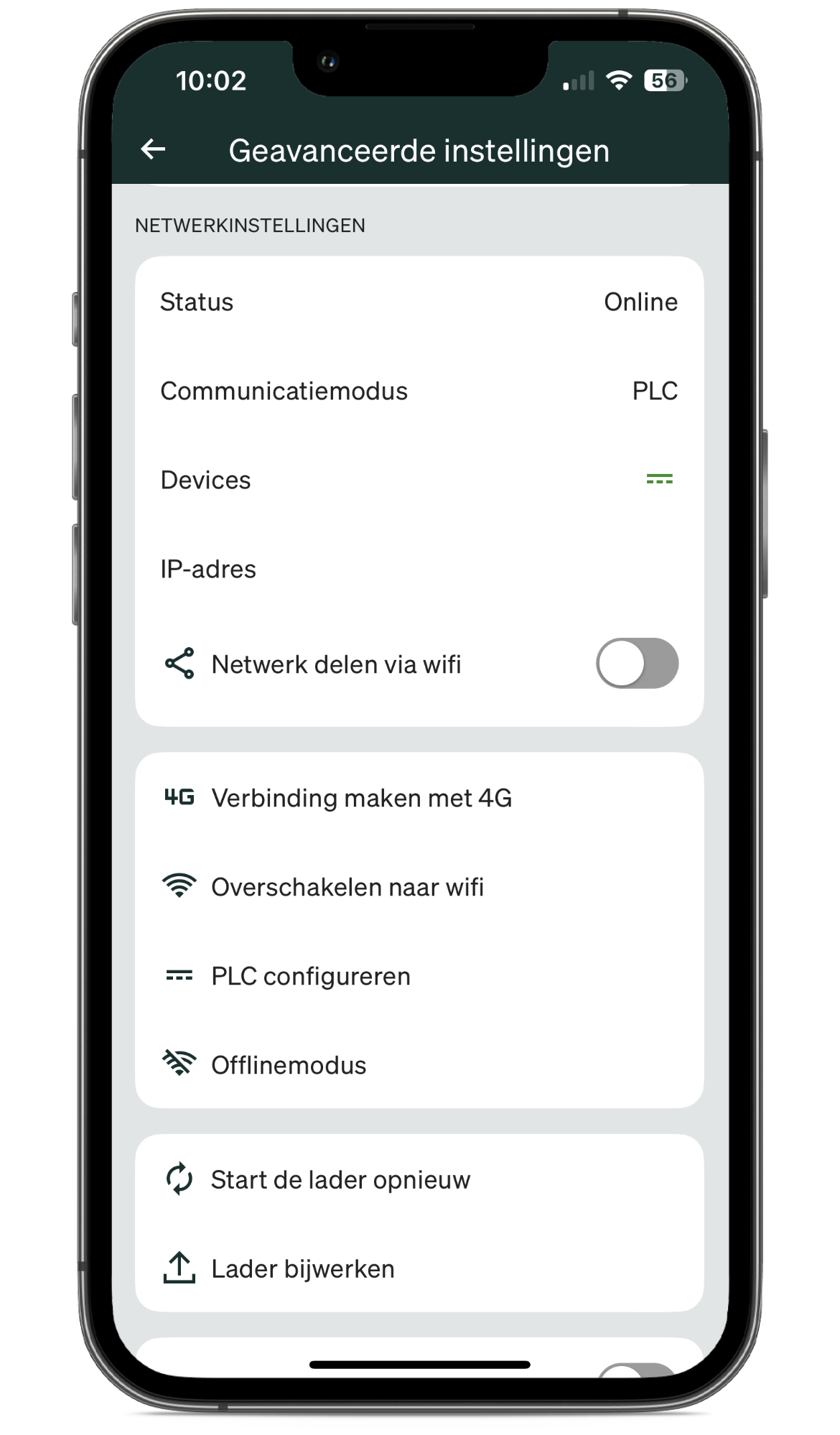

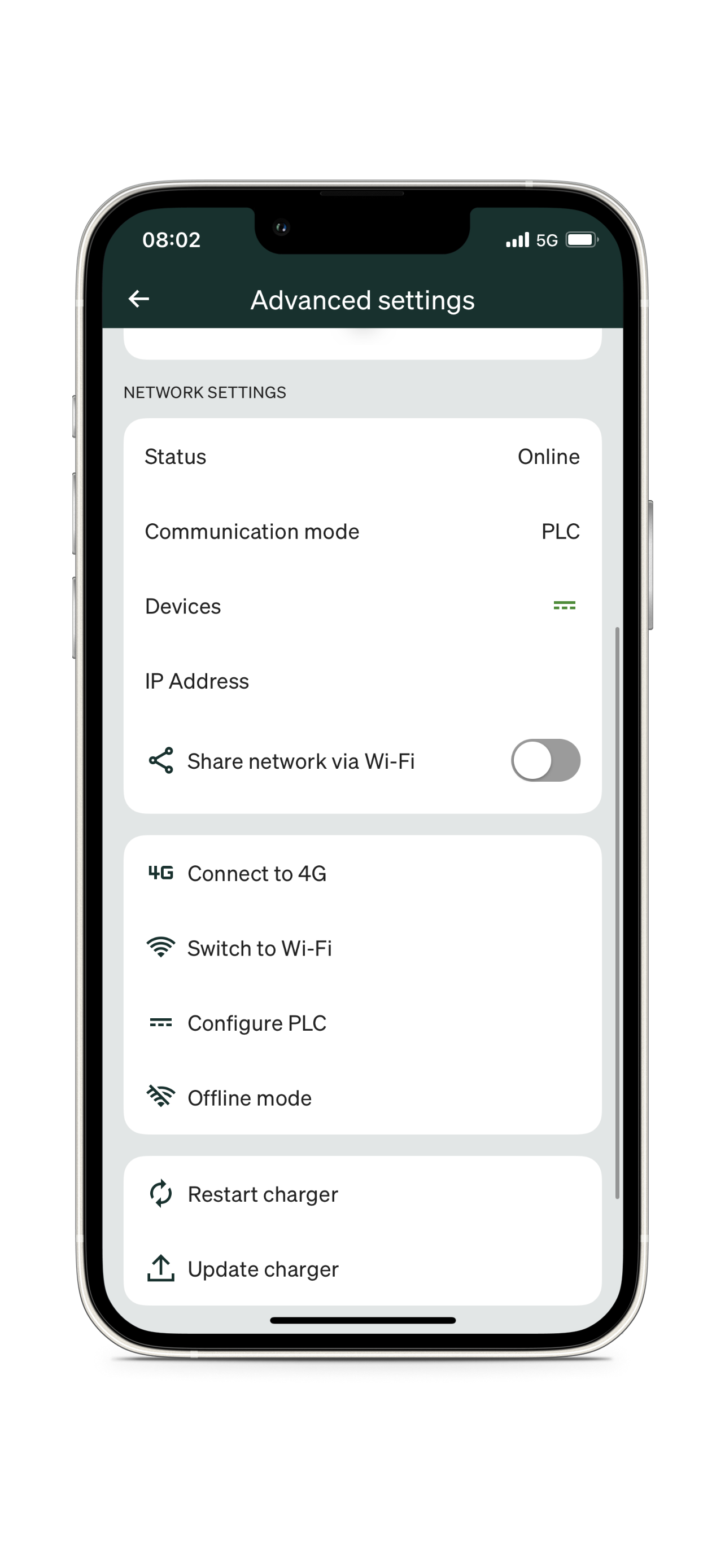

  4. Scroll naar beneden naar Netwerkinstellingen. Tik op PLC configureren

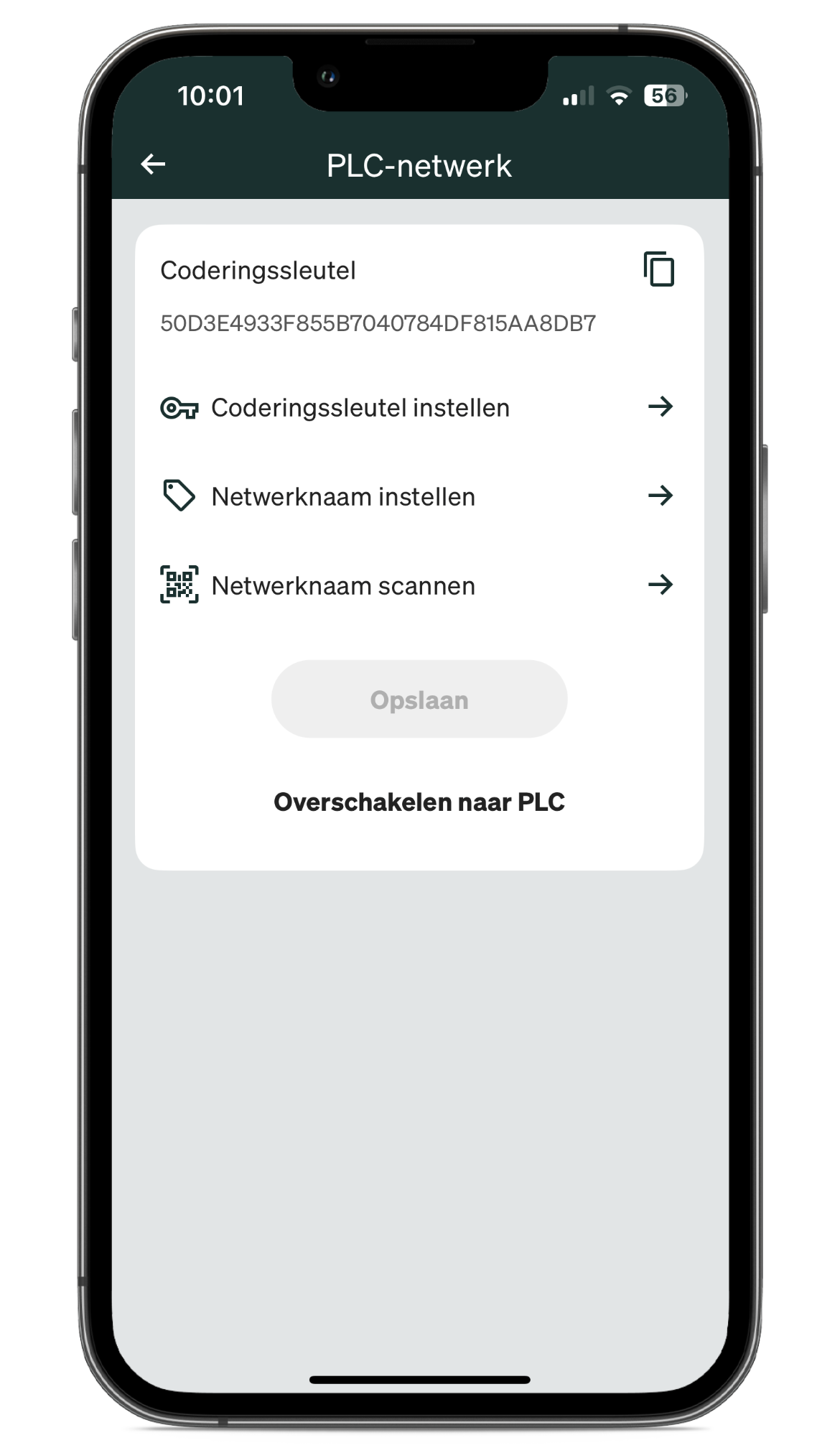

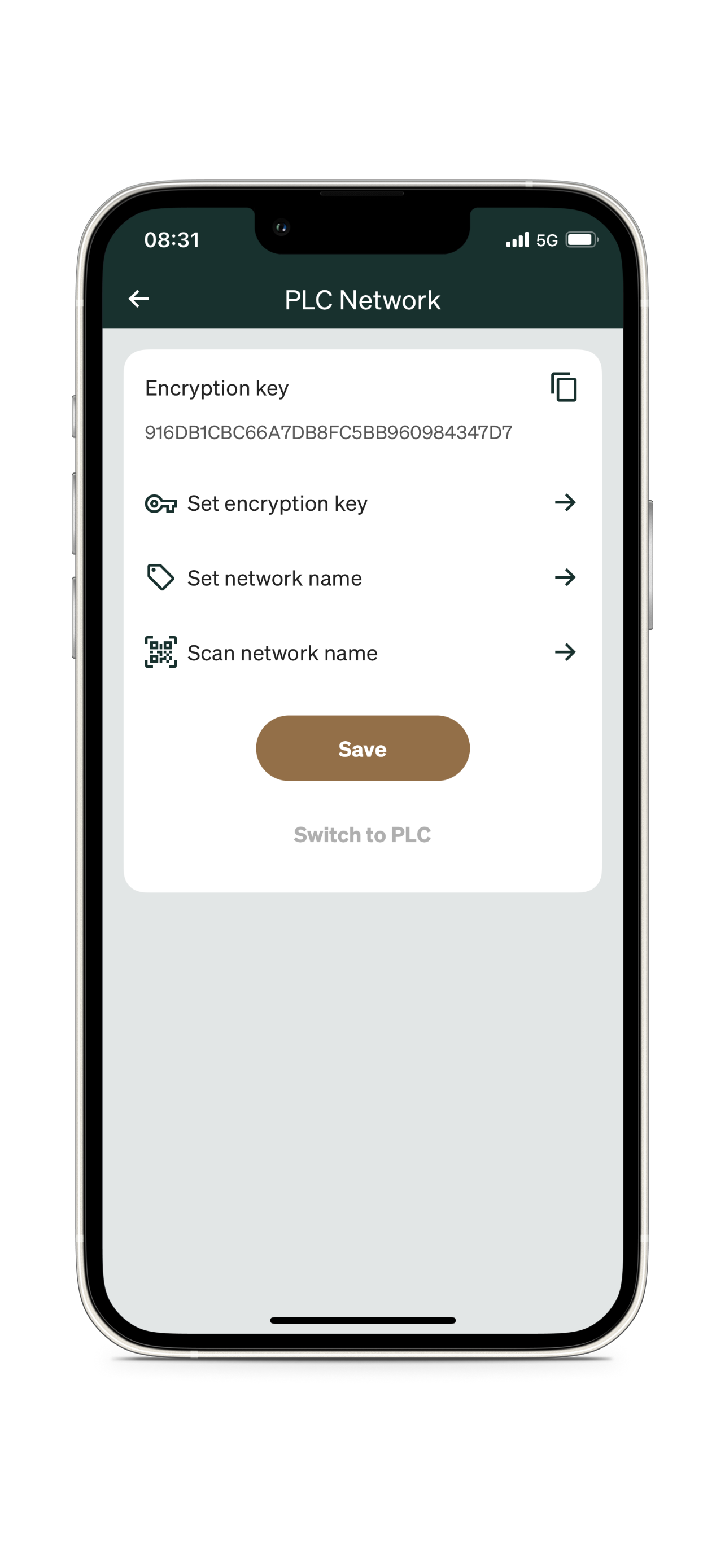

  5. Tik op Netwerknaam scannen
  6. Gebruik de camera om de QR-code op de PLC-module te scannen of upload een afbeelding uit de galerij
  7. Tik op Opslaan om verbinding te maken met het netwerk

Let op! Herhaal deze stappen voor elk oplaadstation dat met de PLC-module moet worden verbonden.

5.8-inch Screenshot 1.png5.8-inch Screenshot 2.png5.8-inch Screenshot 3.png

Uitleg over het configureren van een PLC-netwerk op een Zaptec Pro 👇



Gebruik een bestaande netwerksleutel om een andere laadstation toe te voegen.

PLC-modules gekocht vóór november 2019 hebben geen versleuteling en geen QR-code.

Kopieer de netwerksleutel van een online oplaadstation:

  1. Vanuit het startscherm, tik op het drie-punt icoon rechtsboven.
  2. Selecteer Producten configureren en wacht tot de app de laadstations via Bluetooth vindt.
  3. Scroll naar beneden naar Netwerkinstellingen. Tik op PLC configureren en kopieer de netwerksleutel.
  4. Volg vervolgens dezelfde procedure op de nieuwe oplader en plak de netwerksleutel in de laatste alinea onder Netwerksleutel instellen. Vergeet niet op Opslaan te drukken.

Indicatorlampjes

 mceclip1.png Groen  PLC is verbonden met stroom
 mceclip1.png Geen licht PLC is niet verbonden met stroom
 mceclip2.png Rood PLC communiceert met lader(s)
 mceclip2.png Groen  PLC communiceert niet met andere eenheden op het PLC-netwerk.
Dit kan komen doordat de opladers niet zijn versleuteld met dezelfde versleutelingssleutel als de PLC-module.
 mceclip3.png Groen  PLC is verbonden met de netwerk router
mceclip3.png Geen licht

PLC is niet verbonden met een open poort op de router. Hoewel het communiceert met de router, betekent dit niet dat het toegang heeft tot internet.



Troubleshooting

Factoren die de signaalsterkte van het PLC-netwerk kunnen beïnvloeden:

1. Totale kabellengte

De kabellengte heeft een direct effect op de signaalsterkte van de oplaadstations.

Naast één PLC per kabeltraject/string, is het belangrijk om rekening te houden met de locatie van de PLC-module.

Als de voeding vanuit de schakelkast ver verwijderd is van het laadsysteem, moet de PLC-module dichter bij de oplaadstations worden geplaatst.

De laadstations communiceren met de PLC-module alleen tussen L1 + N + PE.

Aansluiting op de L2- en L3-terminals zal leiden tot een grotere kabellengte waarover de apparaten proberen te communiceren.



2. Aantal verbonden apparaten

Een PLC-module heeft een limiet op het aantal apparaten waarmee het kan communiceren. Het overschrijden van dit aantal zal leiden tot een onstabiele communicatie over het PLC-netwerk. Het is daarom belangrijk om de PLC-communicatie te isoleren door per circuit een aparte PLC-module te gebruiken.

De algemene aanbeveling is 30 oplaadstations per PLC-module.

Minimaal één PLC-eenheid per kabeltraject/cursus.



3. Aarding

PLC-communicatie gebruikt de aardverbinding voor het bepalen van het frequentiebereik.

Zonder een aardverbinding zal het PLC-communicatiebereik aanzienlijk worden verminderd.

Als de aardverbinding ontoereikend is of wordt beïnvloed door externe factoren zoals aardfouten, kan dit ertoe leiden dat de PLC-module onvoldoende signaalkwaliteit behoudt voor stabiele communicatie.



4. Plaatselijke stroomstoringen

Ruis van externe bronnen, zoals frequentieomvormers, kan moeilijk te detecteren zijn, maar dit kan worden beperkt door een filter te installeren vóór het PLC-module.
