Deze gids is voor geautoriseerde installateurs. Hierin wordt uitgelegd hoe u het Zaptec Pro laadstation installeert, configureert en instelt. De instructies gaan ervan uit dat u technische en elektrische kennis hebt. U kunt de installatiehandleiding hier downloaden.
Om installaties en laadstations toe te voegen aan het Zaptec Portal, moet uw Zaptec-account gekoppeld zijn aan een Zaptec gebruikersgroep met service-toegang. Dit vereist het voltooien van onze technische training om gecertificeerd installateur te worden. Meer informatie over Zaptec Academy vindt u hier of neem contact op met de ondersteuning voor hulp.

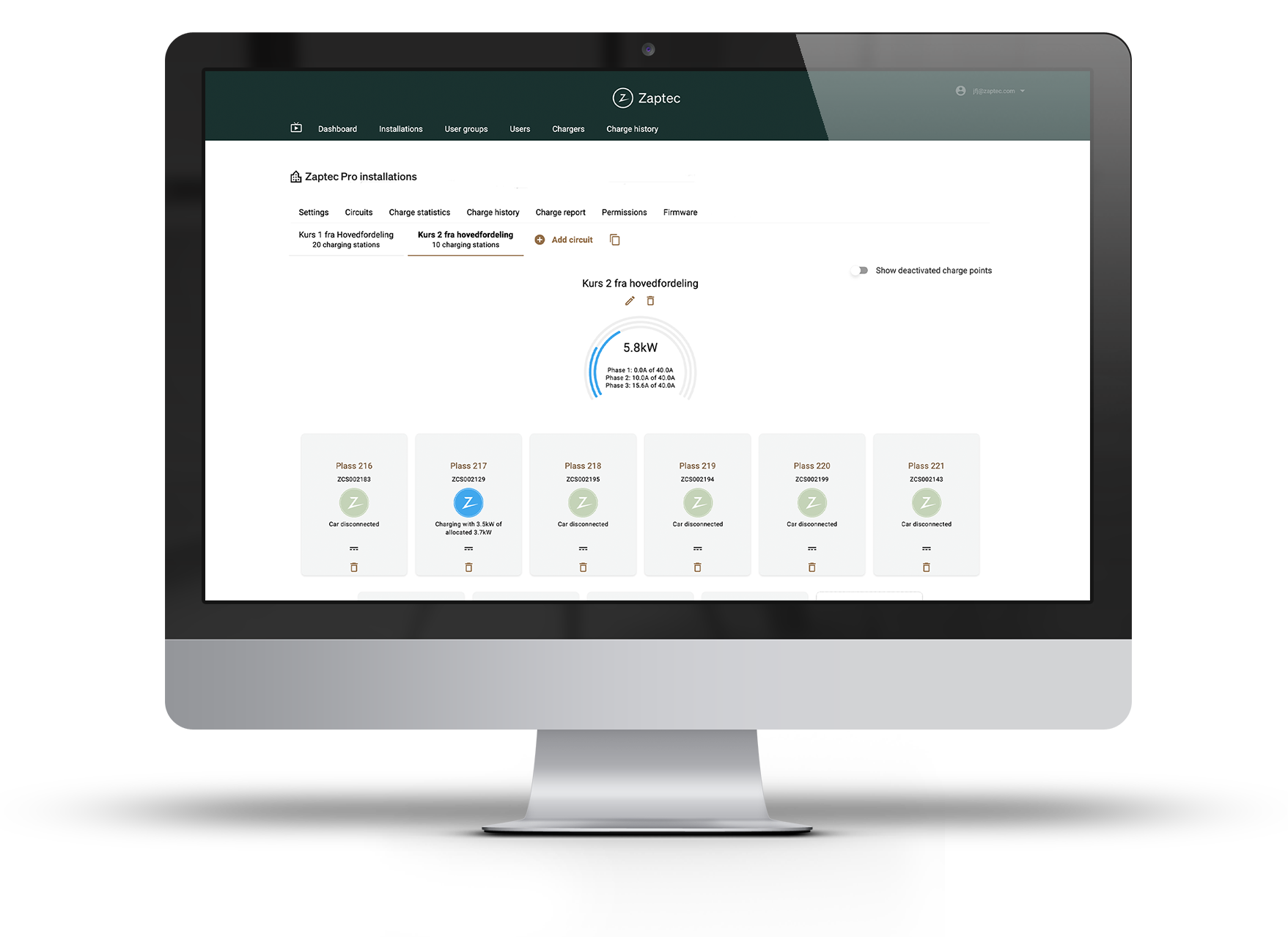

1. Bereid de installatie voor in het Zaptec Portal
Registreer de laadstations in het Zaptec Portal voordat u de fysieke installatie uitvoert. Dit zorgt ervoor dat het apparaat na installatie verbinding kan maken met de cloud. Lees hier meer.
- Log in op het Zaptec Portal met uw installateursaccount.
- Maak een installatie, circuits en laadpunten aan of voeg het laadstation toe aan de betreffende installatie.
2. Installeer de Zaptec Pro
Benodigde gereedschappen:
- 8mm dopsleutel
- 7mm dopsleutel
- 4mm inbussleutel
- T10 Torx schroevendraaier
Stappen:
- Monteer de achterplaat op een vlakke ondergrond.
- Sluit de elektrische draden aan volgens het elektrische systeem van uw locatie. Gebruik een multimeter om alle verbindingen te testen.
- Verwijder de voorkant.
- Plaats het laadstation op de achterplaat en bevestig het.
- Zet de stroomvoorziening aan. Het lampje wordt geel en na 2-3 minuten groen.
Installatie-opmerkingen
Er zijn vier mogelijke aansluitvarianten, afhankelijk van of u driefasige of eenfasige stroom gebruikt, en of uw installatie op een TN-, TT- of IT-netwerk is aangesloten. Ongeacht het netwerk moeten alle achterplaten op dezelfde manier worden aangesloten. Vouw elk tabblad hieronder uit om meer te leren voordat u verder gaat.

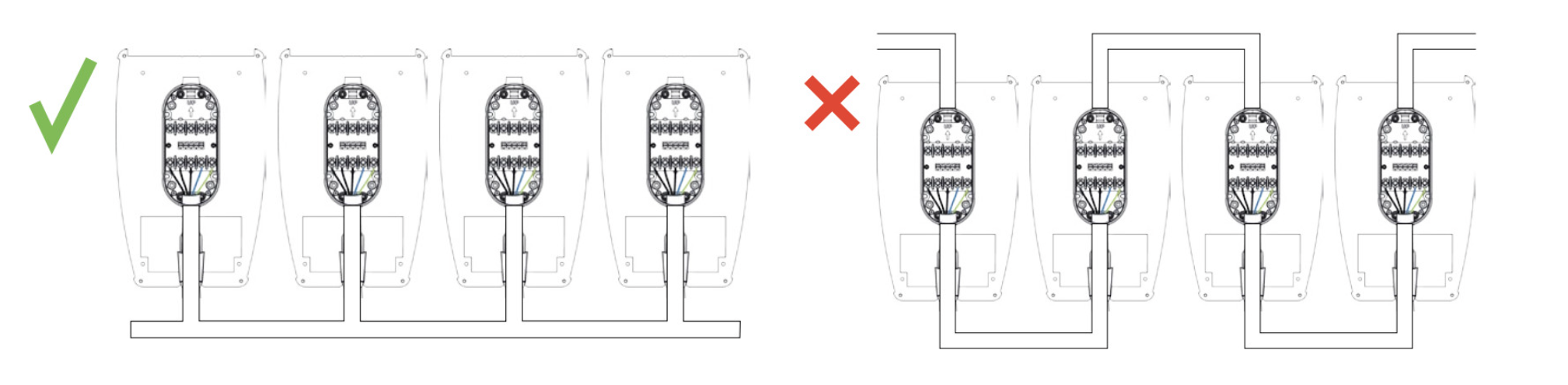

Sluit de laders niet in serie aan
De achterplaat is geschikt voor een 63A aansluiting, maar niet voor 63A doorgangsstroom. Daarom moet het circuit stroom leveren aan alle laadstations zonder via een van de achterplaten te gaan.

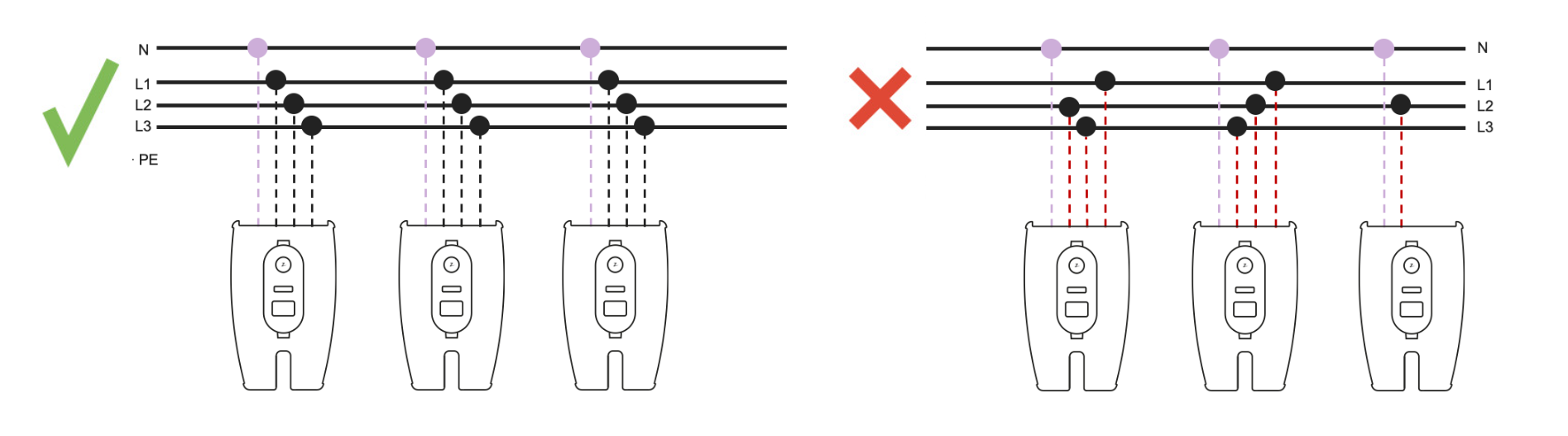

Draai de fasen op de achterplaten niet
Sluit alle achterplaten op dezelfde manier aan. Bij het installeren van Zaptec Pro laadstations mag u de fasen op de achterplaat (L1, L2, L3) niet draaien; dit kan ervoor zorgen dat de zekering doorslaat en dat de belasting- en fasebalancering niet correct werkt.
- Correct: Geen faseverdraaiing. De aansluitingen zijn op elke achterplaat hetzelfde.
- Onjuist: Fasen zijn verdraaid. De aansluitingen zijn verschillend.
Sluit altijd alle drie de fasen aan als deze beschikbaar zijn.
3. Configureer Zaptec Pro in de Zaptec App
- Open de Zaptec App en log in met uw installateursaccount.

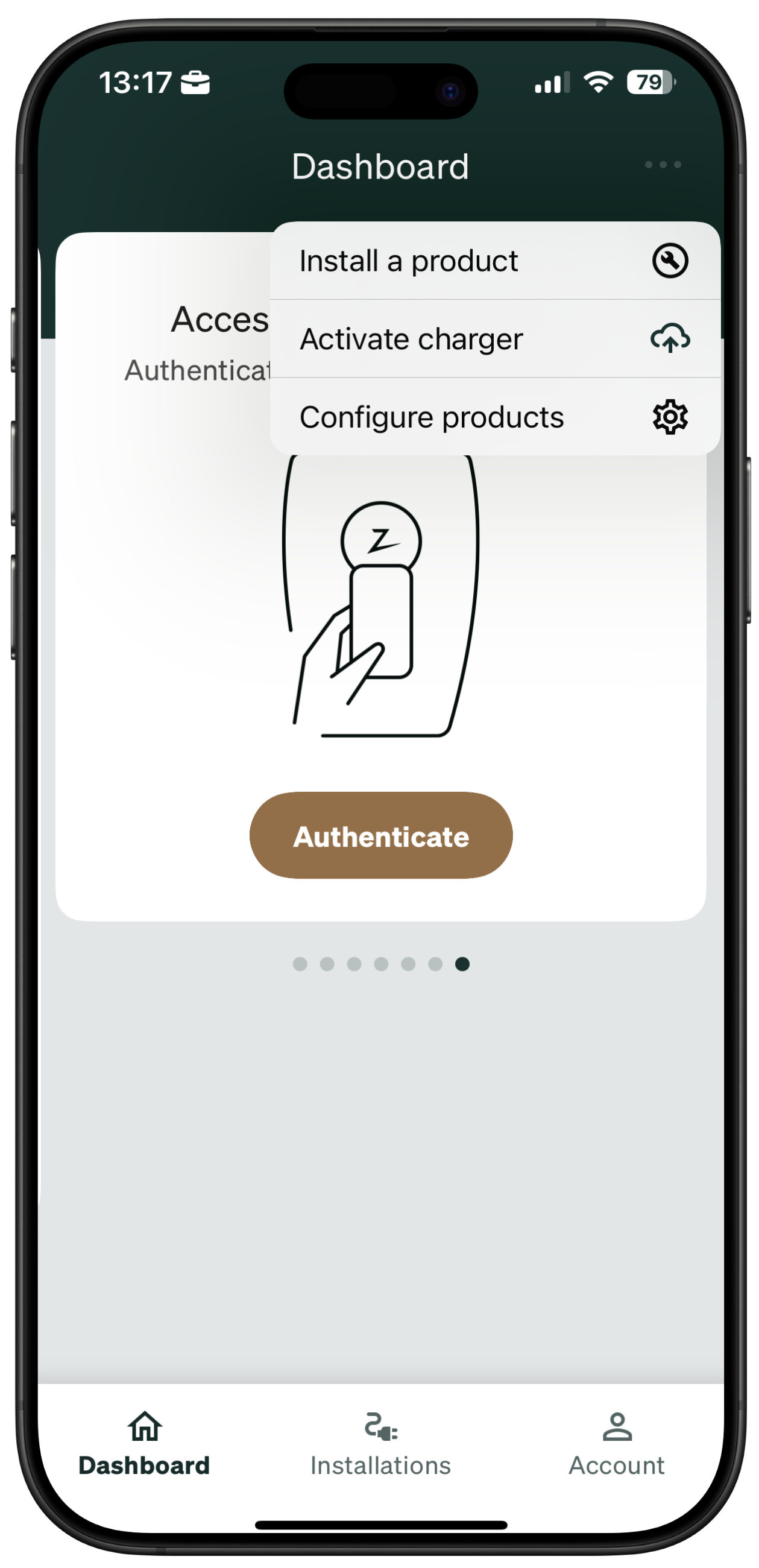

- Tik onder Dashboard op het drie-puntjes-icoon en kies Producten configureren.
- Voer de pincode in en volg de instructies om:
- Het laadstation met het netwerk te verbinden.

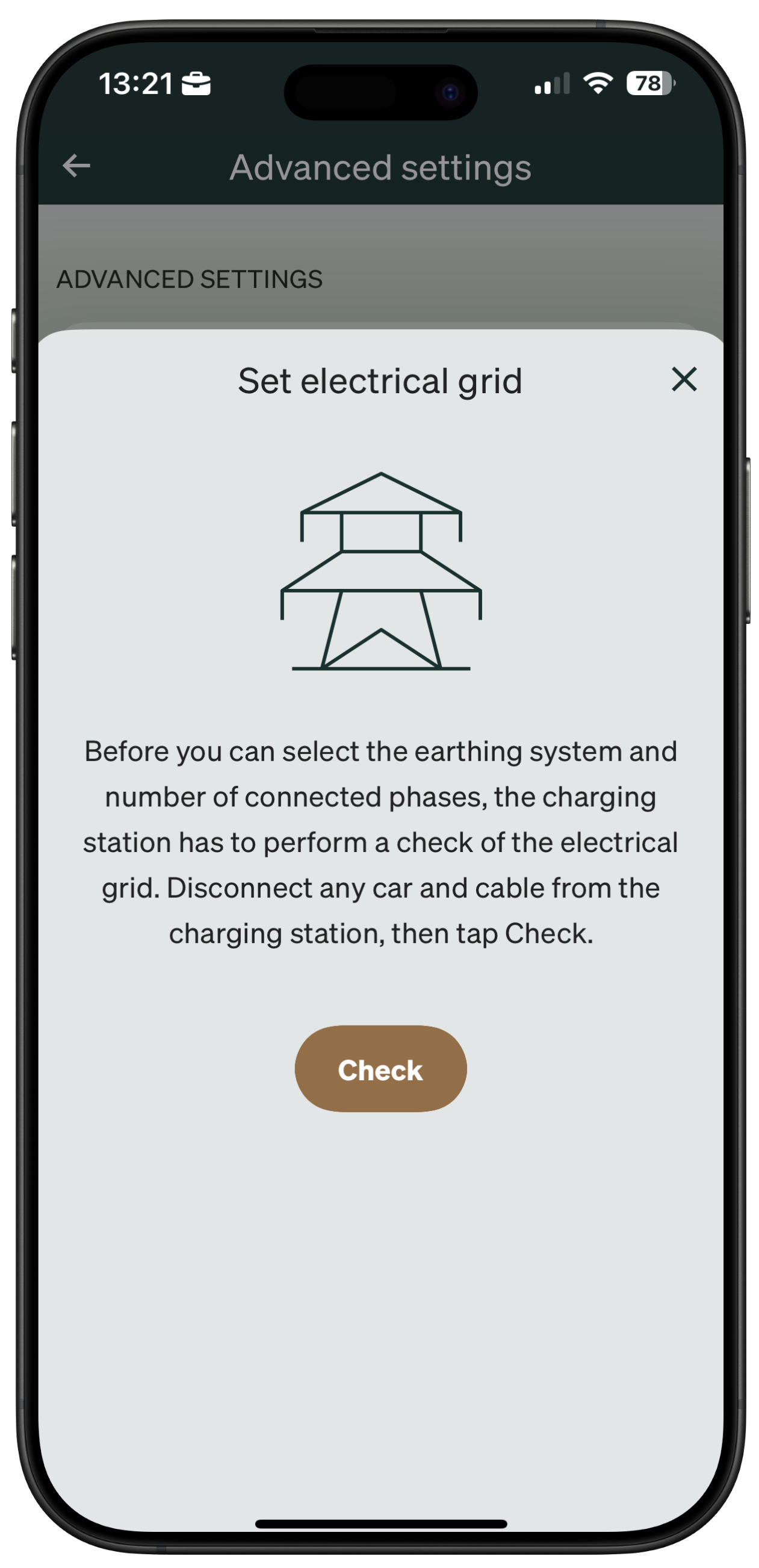

- Het elektriciteitsnet te bevestigen.
Als het laadstation geen verbinding maakt, controleer dan de netwerkinstellingen in de installatiehandleiding onder Internet- en netwerkeisen, of leer hier meer.

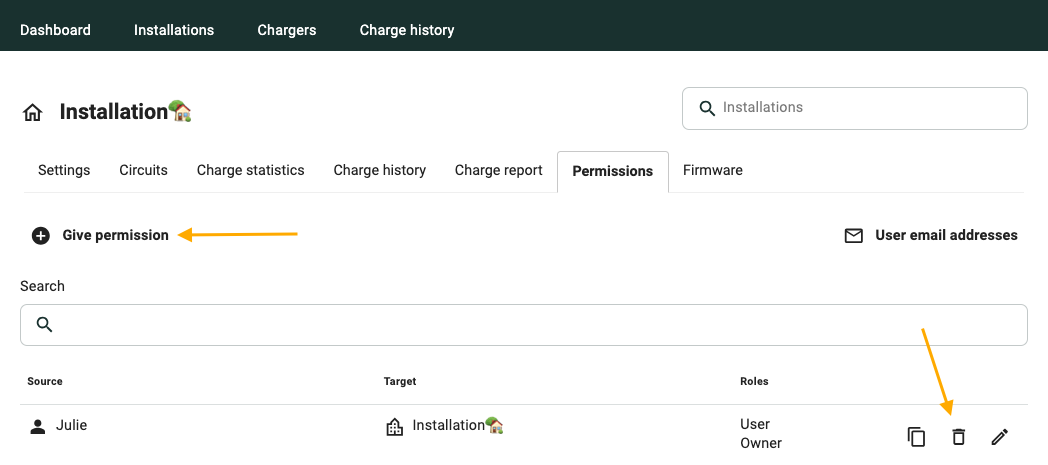

4. Voeg de eigenaar van de installatie toe
Ken in het Zaptec Portal de eigenaar toe aan de nieuw aangemaakte installatie. De eigenaar heeft nu toegang om het laadstation/de laadstations te beheren en te monitoren.
Lees meer over de portalconfiguratie hier.
