Deze gids legt uit hoe je de Zaptec Column veilig en efficiënt installeert, volgens de beste praktijken en industrienormen.

• Zaptec Column - Documentatie.
• ONEPOLE baggerfundering - Documentatie

Alleen gekwalificeerd personeel mag dit product installeren, repareren of onderhouden. Volg altijd alle lokale, regionale en nationale voorschriften.

Veiligheid en naleving

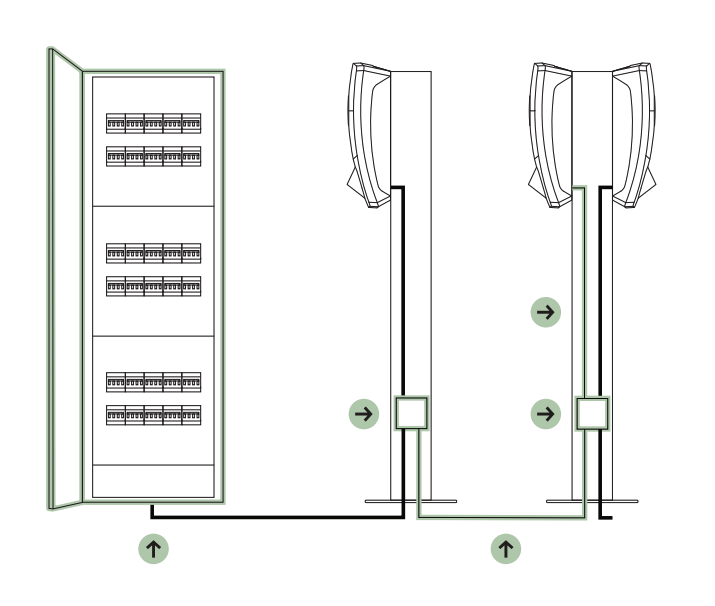

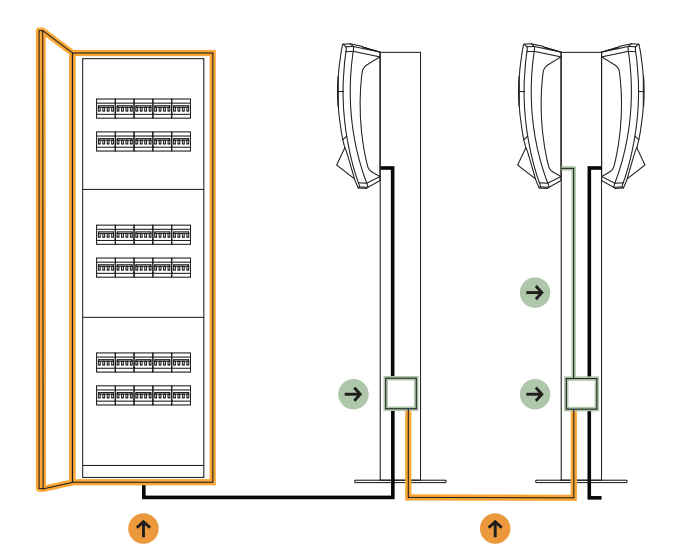

De juiste isolatie houdt je installatie veilig en in overeenstemming met de regels. Raadpleeg de onderstaande afbeelding terwijl je leest:

• Groen: Versterkte/ dubbele isolatie
• Oranje: Basisisolatie.

Wat de afbeelding toont

• Linkerkant (groen):
  Dit is de juiste manier van installeren. Alle kabels en producten gebruiken versterkte of dubbele isolatie (Klasse II). Er is geen RCCB stroomonderbreker stroomopwaarts nodig. Deze opstelling voldoet aan de industrienormen en houdt je installatie veilig.
• Rechterkant (oranje):
  Dit is niet conform. Hier wordt basisisolatie (oranje) gebruikt en de producten zijn niet dubbel geïsoleerd (Klasse II). Dit brengt veiligheid en duurzaamheid in gevaar. Als je basisisolatie of niet-Klasse II producten gebruikt, moet je een RCCB stroomonderbreker stroomopwaarts installeren of het isolatieprobleem oplossen.

Inbegrepen in het pakket

• Zaptec Column
• Voorste deksel
• Bovendeksel
• Laderdeksel (indien geen laadstation is bevestigd)
• Voetplaat*
• Aansluitset en aansluitdoos (geleverd als aparte accessoires)
• Schroefset

*Kies de voetplaat volgens je funderingstype (de illustratie toont de 160 mm funderingsvoetplaat).

Hoe de kolom te installeren

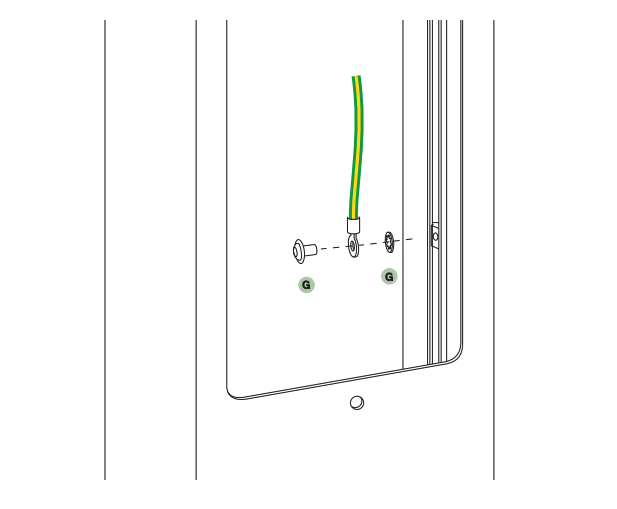

1. Installeer de aardingaansluiting

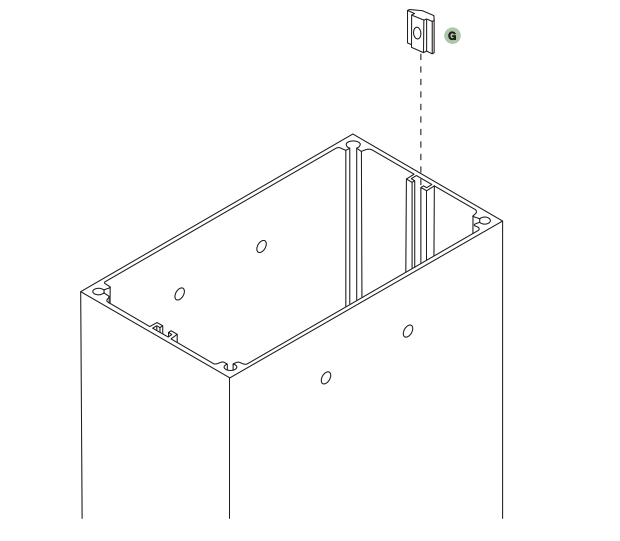

1. Plaats een moer in de gleuf binnenin de kolom op de gewenste hoogte.
2. Bevestig de aardingskabel en draai de bout aan om een solide elektrische verbinding te garanderen.

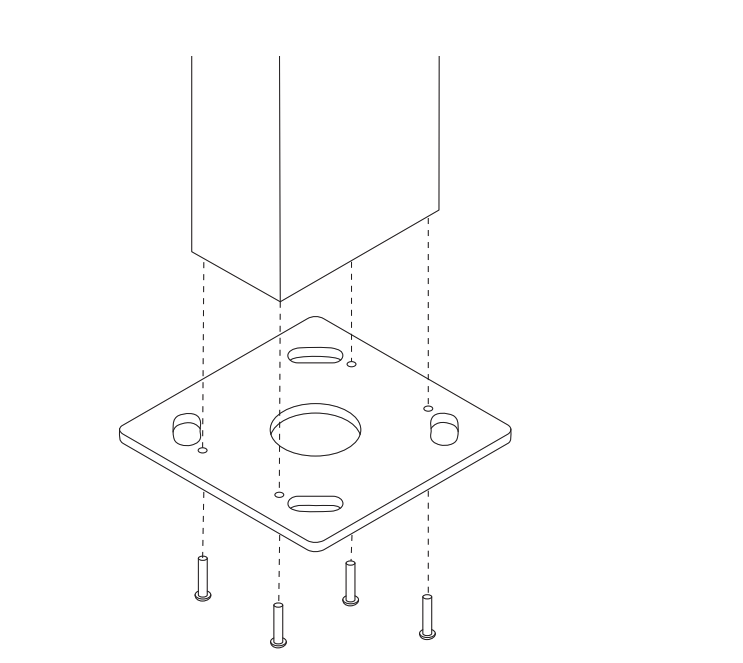

2. Bevestig de voetplaat

1. Plaats de voetplaat aan de onderkant van de kolom, waarbij je alle gaten uitlijnt.
2. Bevestig met de meegeleverde M8x40 bouten (maximaal 15 Nm koppel).
3. Controleer de uitlijning met de funderingsbouten nogmaals.

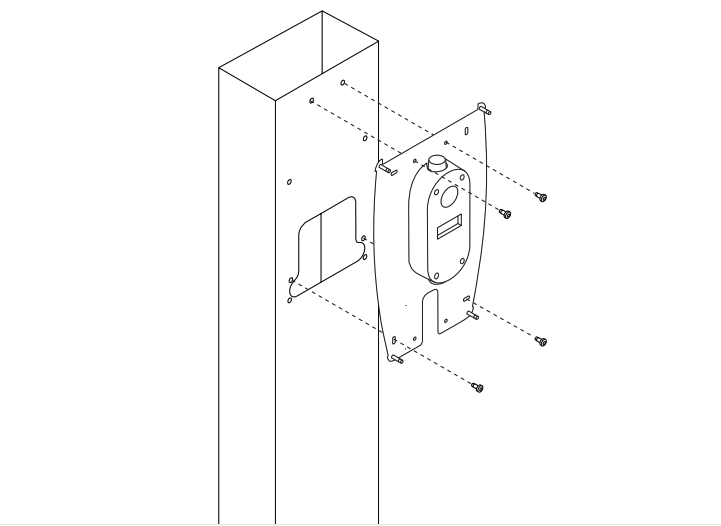

3. Monteer de Zaptec Pro achterplaat

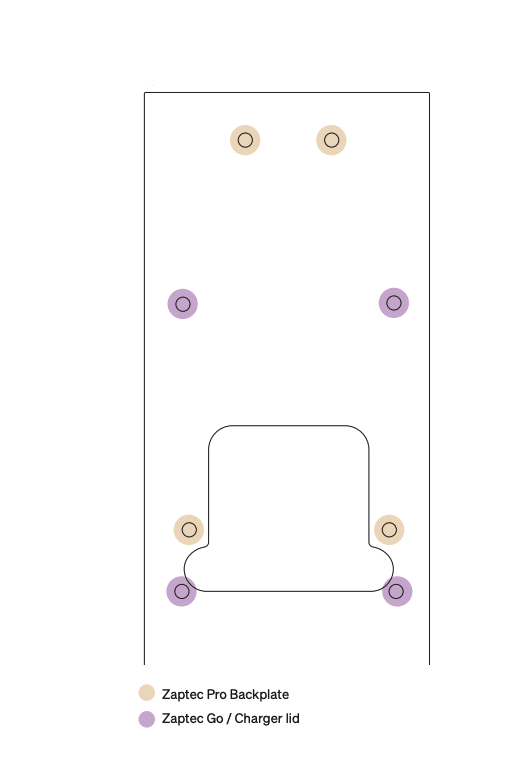

1. Plaats de achterplaat op de aangewezen montagemomenten.
2. Bevestig met de meegeleverde M5x12 schroeven (maximaal 8 Nm koppel).

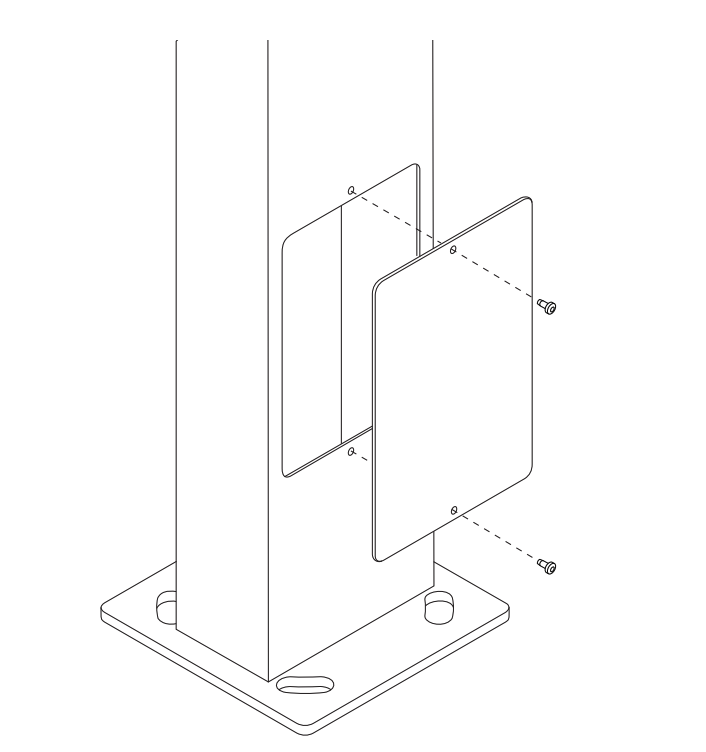

Als er geen laadstation is bevestigd, installeer dan het laderdeksel.

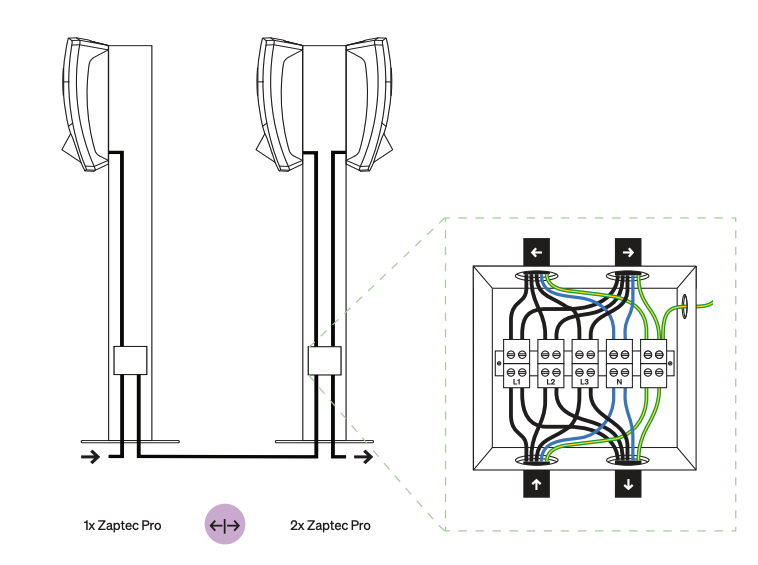

4. Installatie van de aansluitset en -doos

1. Plaats de aansluitdoos in de kolom, zorg ervoor dat alle kabels door de juiste ingangen lopen.
2. Bevestig de doos met het meegeleverde bevestigingsmateriaal.
3. Sluit de voedingskabels aan op de klemmen, volgens het bedradingsschema voor L1, L2, L3, N en PE.
4. Controleer of alle verbindingen strak zitten en dat de isolatie intact is.

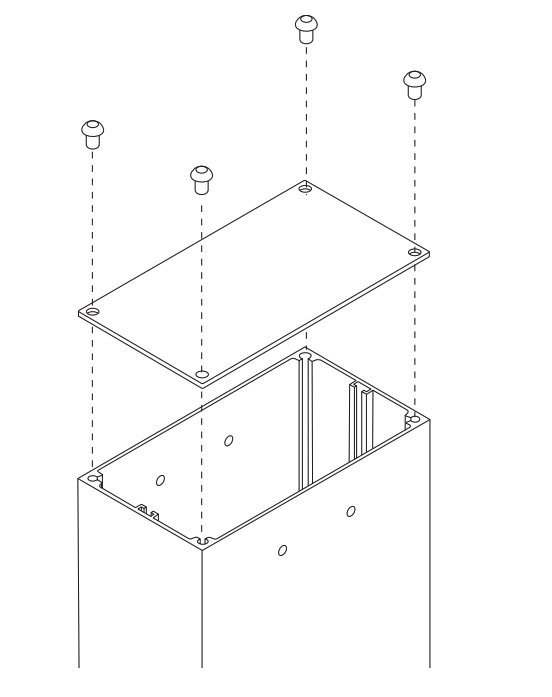

5. Bevestig de boven- en voorste deksels

1. Plaats het bovendeksel en bevestig met M8×12 bouten (maximaal 8 Nm koppel).
2. Bevestig het voorste deksel en zet vast met M5×12 schroeven (maximaal 8 Nm koppel).

6. Laatste controles

• Controleer alle verbindingen en bevestigingen.
• Zorg dat de kolom recht en stevig staat.
• Bevestig dat alle deksels correct zijn geïnstalleerd en afgedicht.
• Maak de buitenkant schoon met een vochtige doek. Gebruik nooit hogedrukreinigers.
