Dredging Foundation - Installatiehandleiding.
De tekst is in het Noors, maar de illustraties zijn duidelijk en kunnen als visuele referentie worden gebruikt.

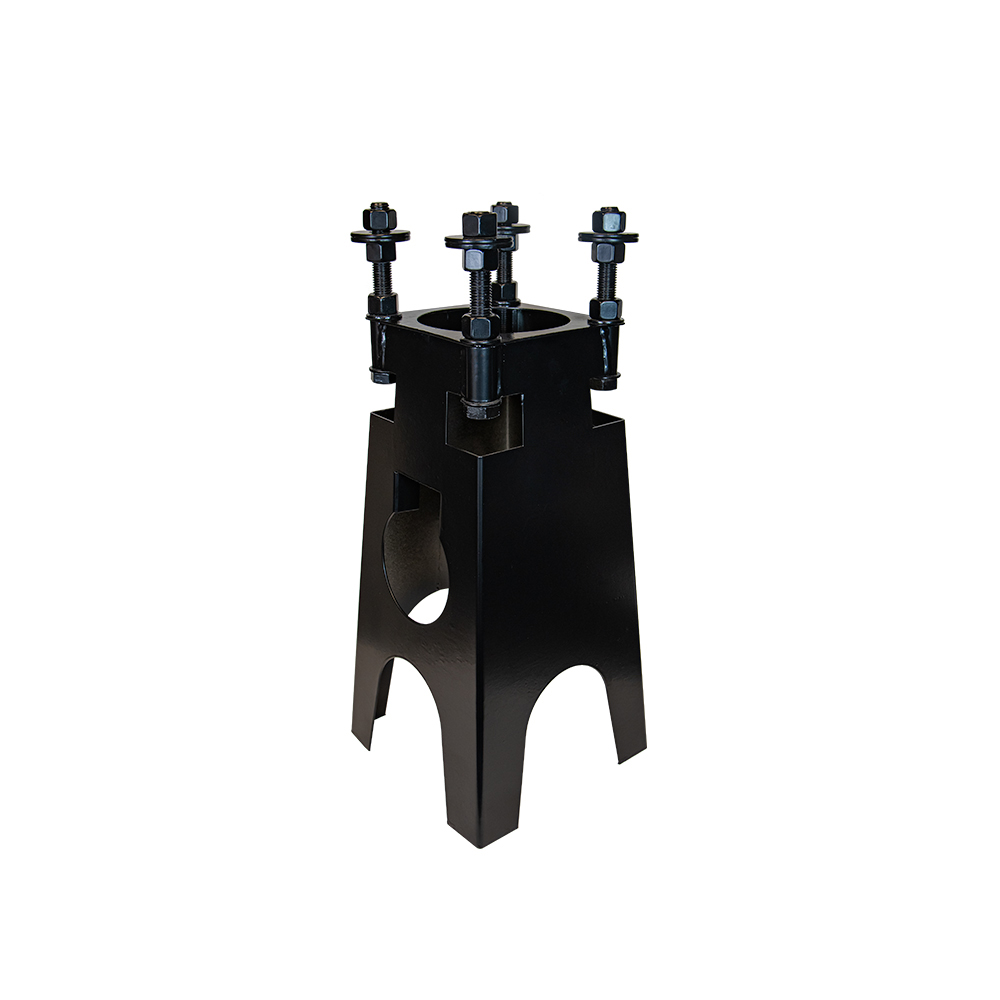

Hoe de dredging foundation te installeren
De prefab fundering is compatibel met de volgende Zaptec kolommen: Zaptec Column, OnePole, Premium (één-, twee- en vier-uitgangsversies).
De volgende stappen zijn gebaseerd op aanbevelingen van de leverancier. Raadpleeg altijd uw lokale leverancier of Zaptec vertegenwoordiger voor specifieke richtlijnen en om te zorgen voor naleving van lokale regelgeving.
Installatiestappen
- Plaats de fundering op een goed verdichte laag van 30/60 grind.
- Voeg 8/16 grind toe binnenin de fundering, tot aan het niveau van de kabelinvoer.
- Vul rondom de buitenkant van de fundering met 30/60 grind, tot net onder de kabelinvoer. Egaliseer en verdicht zorgvuldig.
- Plaats de kabelgoot, zorg ervoor dat deze goed boven de fundering uitkomt om te voorkomen dat zand en grind binnenkomen.
- Voeg 8/16 grind toe buiten de fundering om de goot te bedekken (ongeveer 30 cm).
- Ga door met vullen buiten met 30/60 grind, tot aan het grondniveau en net onder de funderingsbouten. Verdicht elke 30 cm.
- Vul de binnenkant van de fundering met 8/16 grind. Dit voorkomt dat aardwarmte binnenin de kolom circuleert.
- Na het installeren van de kolom, vul het gat tot het afgewerkte grondniveau met 8/16 grind.
Opmerking over grondvorst en installatiediepte
Als u de fundering installeert op plaatsen met koude winters, let dan goed op grondvorst. Vorst kan de fundering verplaatsen als deze niet diep genoeg is geïnstalleerd.
Bijvoorbeeld in Zweden zijn er drie hoofdvorstzones:
- Zone 1 (Zuid): Aangeraden diepte - 500 mm.
- Zone 2 (Centraal): Aangeraden diepte - 700 mm.
- Zone 3 (Noord): Aangeraden diepte - 900 mm.
- Zone 4: Aangeraden diepte - meer dan 1.000 mm (zelden nodig voor de meeste projecten).
De fundering zelf kan nog steeds 500 mm zijn, maar in koudere zones moet u een dieper gat graven en dit vullen met extra grind. Dit voorkomt dat vorst de fundering na verloop van tijd verplaatst.
