Zaptec Pro fase en load balancing maakt het mogelijk om de maximale laadcapaciteit van de installatie en het elektriciteitsnet te benutten. Het biedt faseschakeling, rotatie en balancing, plus belastingbeperking.
☝️ Deze functie is beschikbaar op alle laders die zijn geregistreerd en verbonden zijn met het Zaptec Portal.
Deze video legt uit hoe dit in theorie werkt.
Zaptec's unieke faseschakel oplossing zorgt voor optimaal gebruik van alle drie de aangedreven fasen. Veel elektrische voertuigen laden op slechts één van de fasen, maar met ons systeem wordt de belasting automatisch verdeeld over alle drie de fasen. Wanneer meerdere auto's zijn aangesloten, verandert het laadeffect om iedereen van stroom te voorzien.
Als je beperkte capaciteit hebt in je gebouw, kun je het stroomverbruik van je gebouw meten met Zaptec Sense. Het laadsysteem past zich dan automatisch aan aan het stroomverbruik van het gebouw.

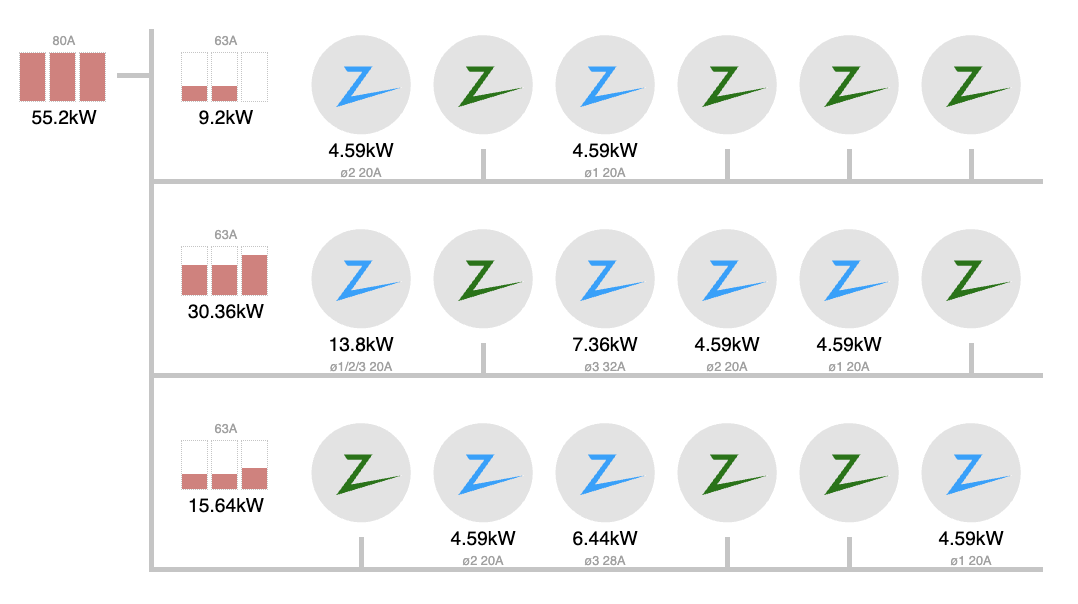

Wil je zien hoe het belastings- en fasebalanceren tussen de laders kan werken?
👉 Probeer onze inCharge demo.
Klik op de laders en bekijk hoe het systeem de laadbelasting verdeelt over de verschillende fasen.
Factoren die van invloed zijn op de laadoplossing
Er zijn veel factoren waar rekening mee moeten worden genomen bij het bepalen van de optimale laadcapaciteit voor een installatie. Denk bijvoorbeeld aan meer voertuigen willen laden of beperking van stroom dat gebruikt kan worden. Met de juiste configuratie van de installatie kun je deze factoren meenemen in de laadoplossing.
Instellingen van de installatie
-
Netwerktype
We ondersteunen driefasig opladen op zowel 400V TN- als 230V IT-installaties (Noorwegen). De installatie zal balanceren op alle drie de fasen, zelfs als de voertuigen alleen eenfasig opladen. Dit komt omdat slechts sommige voertuigen 3-fase opladen op IT ondersteunen. -
Stroomonderbreker van het oplaadsysteem (A)
De maximale totale stroom die aan de installatie kan worden geleverd. Dit wordt meestal ingesteld om overeen te komen met de rating van de inkomende stroomonderbreker. Het is veilig om deze waarde lager in te stellen dan de rating van de inkomende stroomonderbreker. Stel deze waarde nooit in op hoger dan de rating van de inkomende stroomonderbreker. Deze instelling is alleen beschikbaar voor gebruikers met servicerechten.
-
Stroomonderbreker (A)
Een installatie bestaat uit één oplaadsysteem stroomonderbreker en één of meer circuits. Circuits worden geconfigureerd via het Zaptec Portal. Deze instelling moet meestal overeenkomen met de stroomonderbreker van het fysieke circuit en zal de stroom die aan laders in het circuit wordt toegewezen beperken. Omdat deze instelling moet overeenkomen met de fysieke beperkingen van de installatie, is deze alleen beschikbaar voor gebruikers met servicerechten.
-
3 tot 1-fase schakelstroom
Deze instelling bepaalt wanneer een voertuig moet worden overgeschakeld van driefasig naar eenfasig opladen. De standaardstroom is 15A, wat betekent dat als de toegewezen driefasige laadstroom onder de 15A daalt, de lader in plaats daarvan eenfasig wordt toegewezen. Voor de meeste installaties biedt deze configuratie de ideale capaciteit. Voor installaties met een beperkt aantal oplaadstations, of een laag maximum installatiestroom (<32A), kan het nuttig zijn om deze stroom lager in te stellen om meer laders op drie fasen te laten werken. Als een TN 3-fase installatie alleen eenfasig opladen moet bieden, kan de instelling op 32A worden gezet. Deze instelling kan worden gewijzigd door gebruikers met eigenaars- of servicerechten.
Instellingen van de lader
-
Maximale en minimale stroom
De maximale stroom die een lader kan leveren. Kan worden gebruikt in combinatie met de maximale fases van de lader om te beperken hoeveel vermogen het oplaadstation moet leveren. Deze instelling is beschikbaar voor gebruikers met Eigenaar of Service-rechten op de lader.
De laagste stroom die de lader zal accepteren. Het balanceringsalgoritme zal geen stroom aan de lader toewijzen als het onder deze drempel daalt. Deze instelling is beschikbaar voor gebruikers met eigenaars- of servicerechten op de lader.
-
Maximum aantal fase
Het maximale aantal fasen dat aan een lader kan worden toegewezen (één of drie). Kan samen met de maximale stroom van de lader worden gebruikt om te beperken hoeveel vermogen het oplaadstation moet leveren. Deze instelling is beschikbaar voor gebruikers met eigenaars- of servicerechten op de lader.
-
Voorkeursstroom?
Door prioriteit toe te wijzen aan een lader krijgt deze lader eerst laadstroom toegewezen voordat andere oplaadstations dit krijgen. Dit heeft invloed op de eerlijkheid van het systeem en kan voorkomen dat andere oplaadstations efficiënt opladen. Als de capaciteit laag is of andere oplaadstations zijn geconfigureerd met prioriteit, kunnen we geen laadstroom garanderen. Je kunt prioriteit instellen in de instellingen van de laders in het Portal.
-
Impact van de online/offline status van de lader
Als een oplader offline is, weten we niet of de oplader actief is of niet. Het Zaptec Portal optimaliseert automatisch de offline stroom en fase voor installaties elk uur, zodat offline opladers zoveel stroom kunnen leveren als mogelijk is zonder dat het impact heeft op de zekering, voor het geval dat alle opladers in de installatie tegelijk actief zijn. De offline stroom- en fase-instelling wordt naar de oplader gestuurd wanneer deze online is. Als een oplader offline gaat, zal deze stroom leveren volgens de offline instellingen en het balanceringsalgoritme zal offline stromen reserveren om te voorkomen dat zekeringen springen.
Huidige status
Naast deze instellingen maakt ook de huidige status van de installatie deel uit van de vergelijking.
-
Wachtrij
Afhankelijk van het maximale vermogen en de beschikbare stroom in de installatie, en het aantal actieve opladers, is er mogelijk niet voldoende vermogen in een installatie om nieuwe laadsessies te starten. Sessies worden in de wachtrij geplaatst als er niet genoeg vermogen is en worden gestart zodra andere sessies zijn voltooid. Sessies in de wachtrij worden gestart in de volgorde waarin ze zijn aangesloten. Als sessies moeten worden gestopt wanneer het maximale vermogen of de beschikbare stroom wordt verminderd, wordt dit ook afgehandeld door de laadwachtrij. Sessies worden gestart en gestopt in een FILO-volgorde (First In, Last Out), wat betekent dat de eerst gestarte sessie als laatste wordt gestopt.
-
Driefasig laden niet ondersteund door voertuig
Als een voertuig is toegewezen aan drie fasen, maar niet meer dan één fase gebruikt, wordt het overgeplaatst naar een enkele fase. Dit voorkomt overmatig gebruik van fase 1 in deze scenario's. Als een oplader gedurende de afgelopen 5 minuten niet meer dan één fase heeft gebruikt, kan deze op elk moment naar een enkele fase worden verplaatst. De oplader wordt alleen verplaatst als dit nodig is.
-
Voorkeurslaadfase
Bij toewijzing van een enkele fase aan een oplader, heeft de oplader de voorkeur voor zijn offline fase.
-
Vaste fase
Een lader die is toegewezen aan een enkele fase, behoudt deze fase zo lang mogelijk. Als een oplader moet worden verplaatst om de installatie in evenwicht te brengen, wordt eerst de laatst aangesloten oplader verplaatst. Opladers die offline zijn geweest tijdens een laadsessie, worden vergrendeld op hun offline fase gedurende de duur van de sessie. Dit voorkomt dat opladers van fase wisselen wanneer ze offline of online gaan. Als de oplader is vergrendeld op een fase waar geen beschikbare stroom is (vanwege handmatige of automatische instelling van de beschikbare stroom), levert deze geen stroom totdat er beschikbare stroom is op de offline fase van de oplader.
-
Vaste enkelfasige laadmodus
Als een voertuig in een installatie die driefasig laden ondersteunt om een of andere reden is toegewezen aan een enkele fase, bijvoorbeeld vanwege een stroomomzetting van 3 naar 1 fase, zal het gedurende de sessie op enkelfasig laden blijven. Dit doen we om het aantal start-/stopcommando's dat naar een oplader wordt gestuurd te beperken. We proberen dit te beperken omdat sommige voertuigen laadsessies afbreken na meerdere start-/stopcycli.
Vermogensbeheer
Het toegepaste vermogensbeheerschema zal ook een factor zijn in dit alles. Voor Zaptec Pro-installaties zijn er drie verschillende vermogensbeheeropties.
-
Handmatige vermogensregeling
Dit is het basisvermogensbeheergereedschap, waarbij het systeem zich houdt aan de instelling: Stroomonderbreker oplaadsysteem (A). Daarnaast is het mogelijk om de beschikbare stroom op een of meer fasen te verminderen. Dit kan handig zijn als er bekende belastingen zijn op hetzelfde circuit die niet afkomstig zijn van laadstations.
-
Geplande vermogensregeling
De geplande vermogensregeling stelt de eigenaar van de installatie of de serviceprovider in staat om een tijdsschema te maken voor de beschikbare stroom van de installatie. Voor meer informatie, zie dit artikel.
-
Automatisch vermogensbeheer (APM)
Door een APM te installeren (beschikbare modellen kunnen per land verschillen), is het mogelijk om de belasting op de installatie in evenwicht te brengen naar de hoofdzekering van het gebouw of iets dergelijks.
