Hur du installerar Zaptec Sense - RS485 Modbus and Ethernet-connectivity

Zaptec Sense optimerar energianvändningen för laddning av elbilar, vilket gör laddningen smartare och mer effektiv. Denna guide ger steg-för-steg instruktioner för att konfigurera Zaptec Sense med RS485 Modbus och Ethernet-anslutning.

För andra versioner, se relevanta guider:

  Obs:

Endast en certifierad elektriker kan installera Zaptec Sense - RS485 Modbus och Ethernet-anslutning.





Vad som ingår

Din paket innehåller följande objekt:

  • Zaptec Sense-enhet
  • Skräddarsydd Micro USB-kabel
  • Magnetiskt självhäftande ark
  • Dubbelsidig tejp

Dessutom:

  • 5V DC DIN-skena strömförsörjning (min. utgångsström: 1A)
  • DIN-skena digital energimätare.
  • Valfritt: Oskärmad CAT5e/CAT6 Ethernet-kabel.



Steg 1: Fysisk installation

Screenshot 2024-04-03 at 12.35.35.png

Följ dessa steg för att ansluta Zaptec Sense:

  1. Montera strömförsörjningen på DIN-skenan.
  2. Anslut Zaptec Sense till modulerna med den skräddarsydda Micro USB-kabeln.
    • Vit, grön och brun (GND): Anslut till e-mätaren.
    • Röd [V+] och svart [V-]: Anslut till strömförsörjningen.
  3. Zaptec Sense stöder flera e-mätare. Installationsdiagram för varje modell finns här:



Screenshot_2022-11-28_at_13.10.50.pngScreenshot_2022-11-28_at_13.10.44.pngScreenshot_2022-11-28_at_13.10.39.png

Se till att all extern utrustning installeras i enlighet med tillverkarens instruktioner. Ställ in Modbus baudrate till 9.6 kbps.





Steg 2: Konfigurera Zaptec Sense i appen

Efter installationen måste du konfigurera Zaptec Sense via Zaptec-appen:

  1. Öppna Zaptec-appen och logga in.

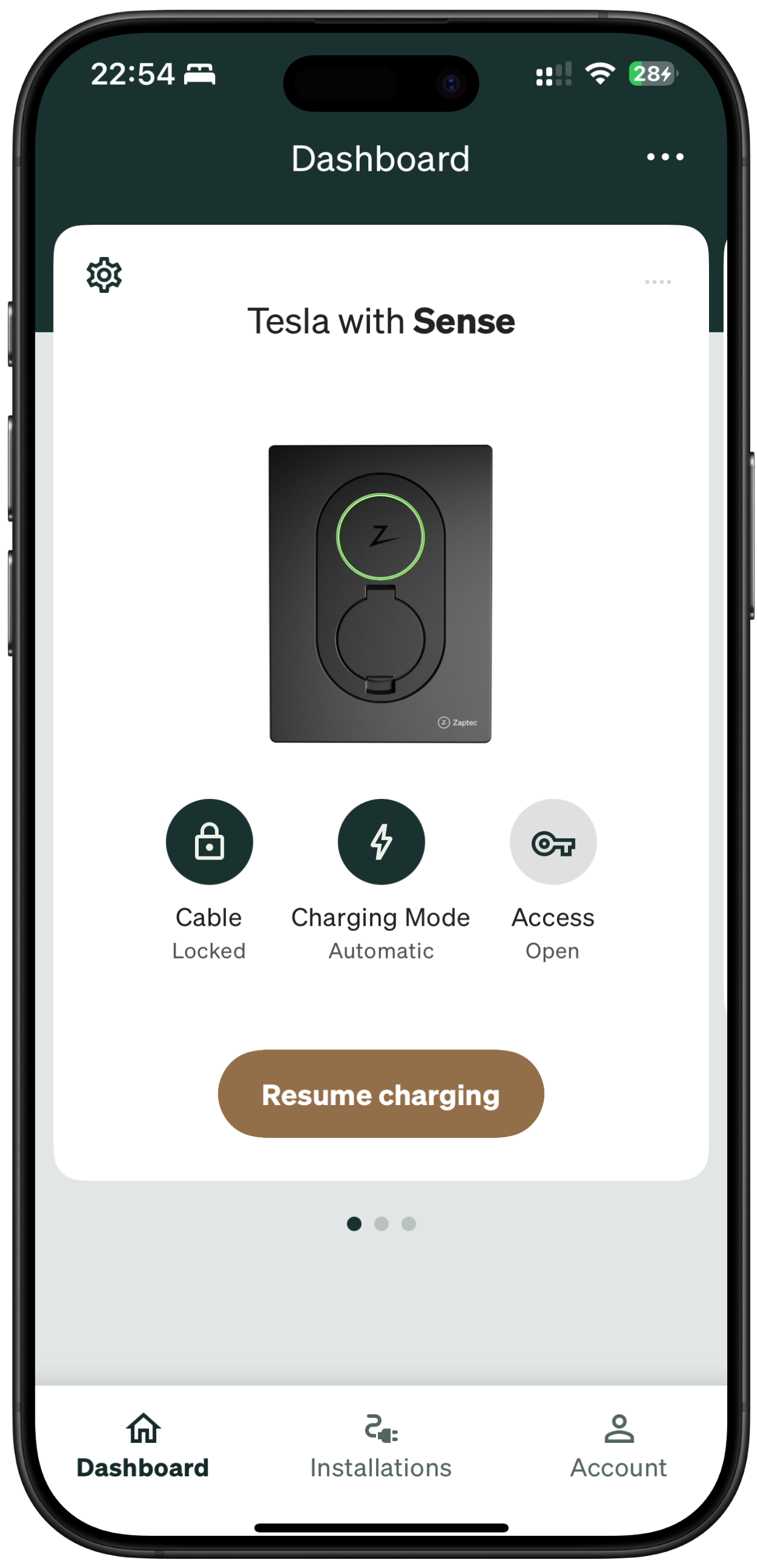

  2. Gå till Dashboard > Tryck på de tre prickarna i hörnet > Installera produkt.
    6.5-inch Screenshot 3 copy.png6.5-inch Screenshot 1.png
  3. Skanna QR-koden på baksidan av enheten eller manualen.
  4. Följ instruktionerna för att ställa in huvudströmbrytaren, bekräfta mätartilkoblingen och ansluta Wi-Fi eller Ethernet.
    6.5-inch Screenshot 2.pngApp. Sense pari with installation.png

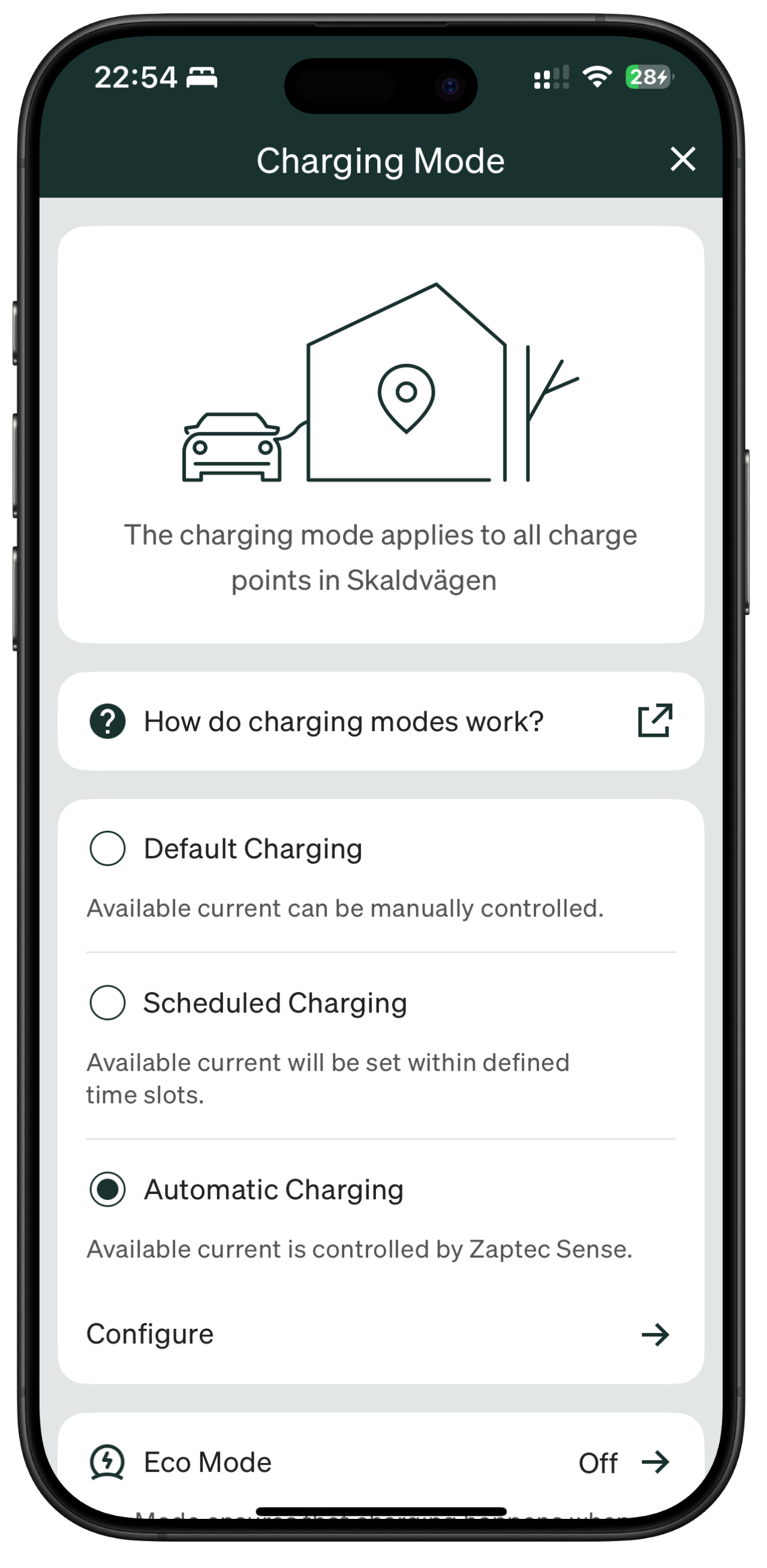

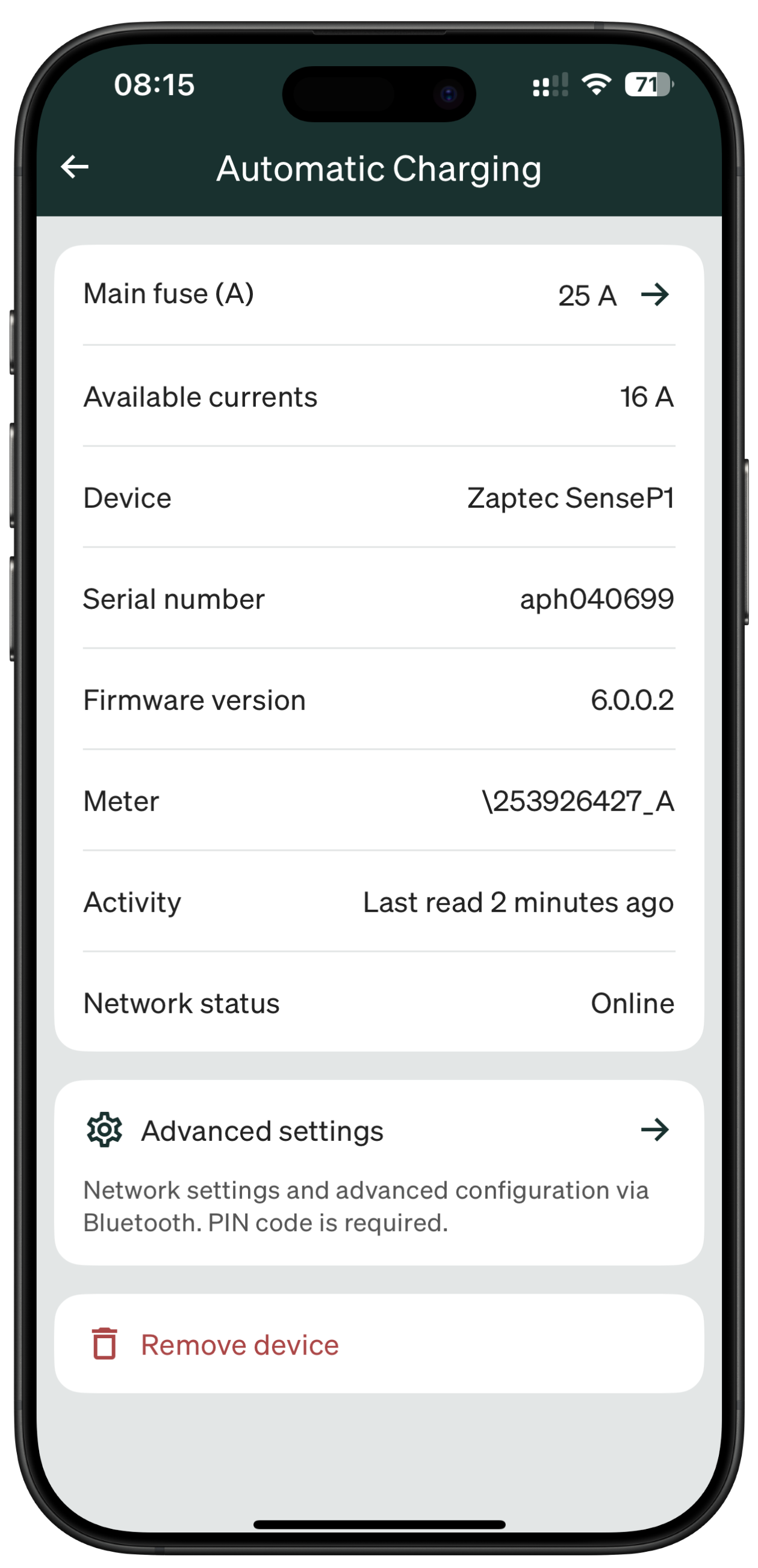

Nätverksinställningar

Zaptec Sense stöder både Wi-Fi och Ethernet-anslutningar. För Ethernet: anslut Ethernet-kabeln till RJ45-porten.

  1. Håll telefonen nära Zaptec Sense.
  2. Öppna Zaptec-appen > Installationer > Zaptec-tjänster > Zaptec Sense.
  3. Justera nätverksinställningarna, IP-adress, fasförskjutning och/eller typ av mätare.

  Obs:

Om Zaptec Sense förlorar internetanslutningen, kommer laddstationen att sättas till att ge minimal effekt (6A). Detta kan ändras i Zaptec Portal.





Ljusindikator

Lamporna på din Zaptec Sense hjälper dig att veta om allt fungerar:

  • Fast vit: Enheten är konfigurerad och aktiv.
  • Fast orange: Enheten har fått en IP, men har ingen anslutning till molnet.
  • Två orange blinkningar: Ingen IP har mottagits via Ethernet eller Wi-Fi.
  • Orange, vit, orange, vit: Ingen M-bus data mottagen. Se till att HAN-porten är aktiverad av din el-leverantör.
  • Tre orange blinkningar: Enheten är inte konfigurerad. Logga in via Zaptec-appen för att ställa in Wi-Fi eller Ethernet.

Klicka här för att se detaljer om vad de olika ljusindikeringarna betyder.






FAQ

När jag installerar e-mätaren måste jag konfigurera e-mätaren?

För Janitza UMG604-E och Janitza UMG96RM-E-RCM är standard RS485/Modbus baudrate: 115.2kbps (fabriksinställning), vi använder 9.6kbps i vår Zaptec Sense.

Vilken e-mätare stöder Zaptec Sense?

Zaptec Sense kan ansluta till följande:


Janitza
3 fas, DIN, CT: UMG604-E
3 fas, panelmonterad, CT: UMG96RM-E-RCM
