Zaptec Sense övervakar energiförbrukning och optimerar laddning av elfordon i realtid. Denna guide är för certifierade elektriker som installerar Zaptec Sense med RS485 Modbus och Ethernet-anslutning.
För andra anslutningstyper, se:
Paketinnehåll:
- Zaptec Sense-enhet
- Specialanpassad Micro USB-kabel
- Självhäftande magnetark
- Dubbelhäftande tejp
Krävs:
- 5V DC DIN-skeneströmförsörjning (min. utgångsström: 1A)
- DIN-skena digital elmätare (se paketalternativ nedan)
- (Valfritt) Oskärmad CAT5e/CAT6 Ethernet-kabel.
1. Fysisk installation
- Montera 5V strömförsörjningen på DIN-skenan.
- Anslut Zaptec Sense med den specialanpassade Micro USB-kabeln:
- Vit, grön och brun (GND): Anslut till RS-485-terminalerna på elmätaren.
- Röd [V+] och svart [V-]: Anslut till 5V strömförsörjningen.
- På elmätaren, ställ in RS-485 Modbus baud rate till 9,6 kbps.
- Vissa mätare (t.ex. Janitza UMG604-E och Janitza UMG96RM-E-RCM) är som standard inställda på en baud rate på 115,2 kbps. Detta måste ändras till 9,6 kbps för Zaptec Sense.
Zaptec Sense paketalternativ

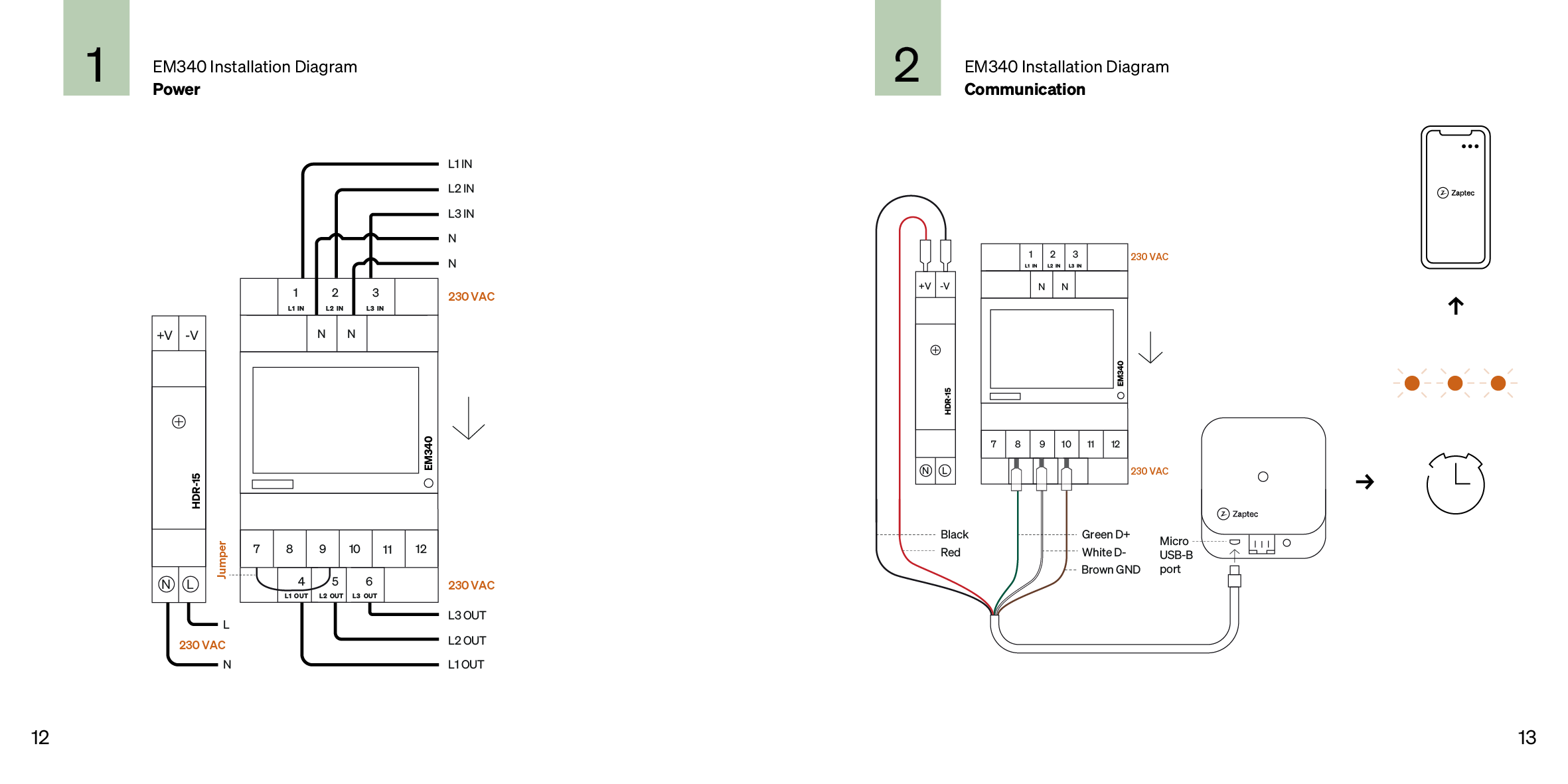

Zaptec Sense finns i paket med följande elmätare. Välj det paket som passar dina installationsbehov. Följ tillverkarens instruktioner för varje och se installationsmanualen för kopplingsscheman.
Carlo Gavazzi:
2. Konfigurera Zaptec Sense i Zaptec App
- Öppna Zaptec App och logga in.

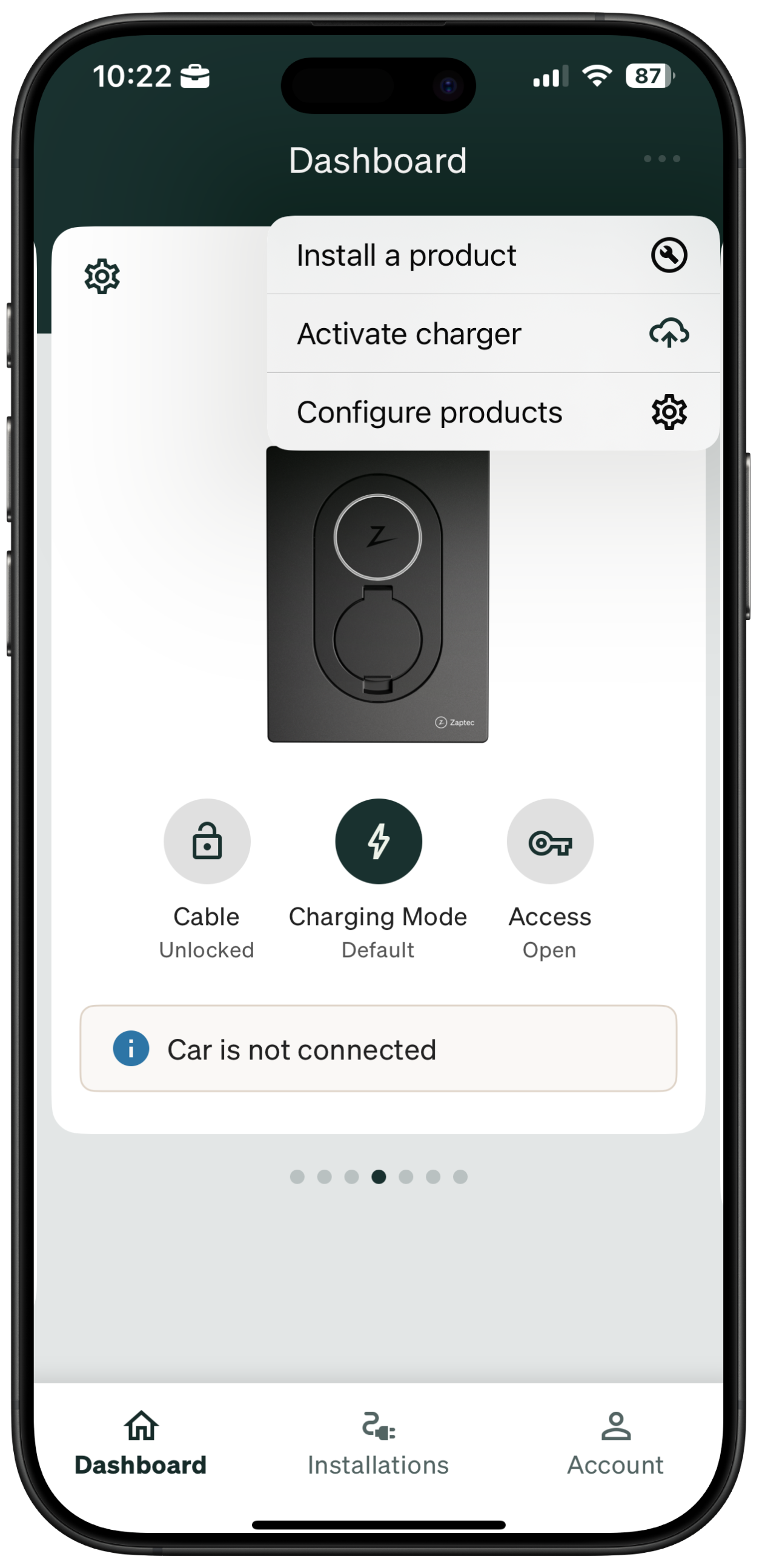

- Gå till Instrumentpanel > Tryck på de tre prickarna i hörnet > Installera produkt.
- Skanna QR-koden på baksidan av Zaptec Sense-enheten eller i manualen.
-

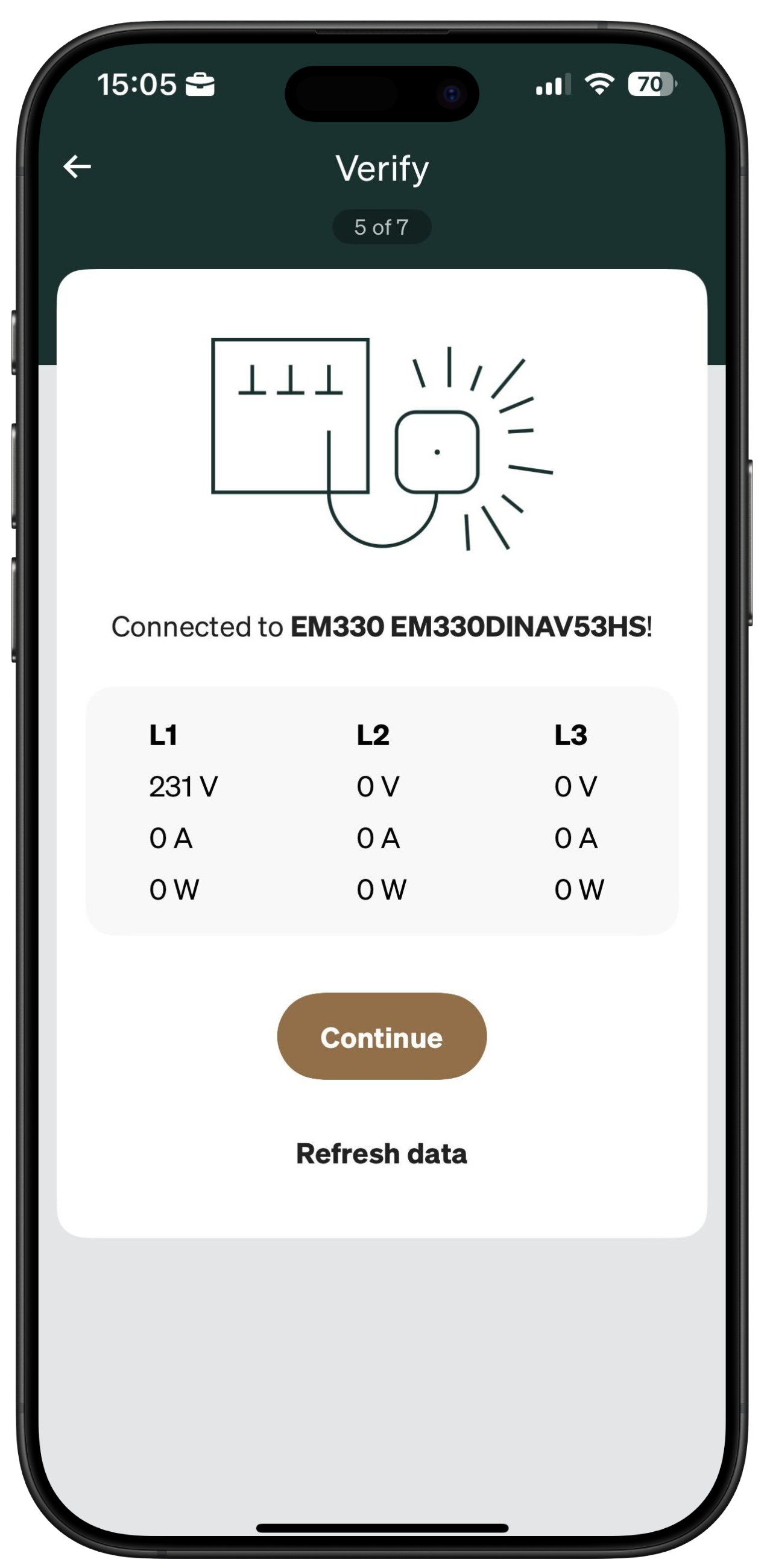

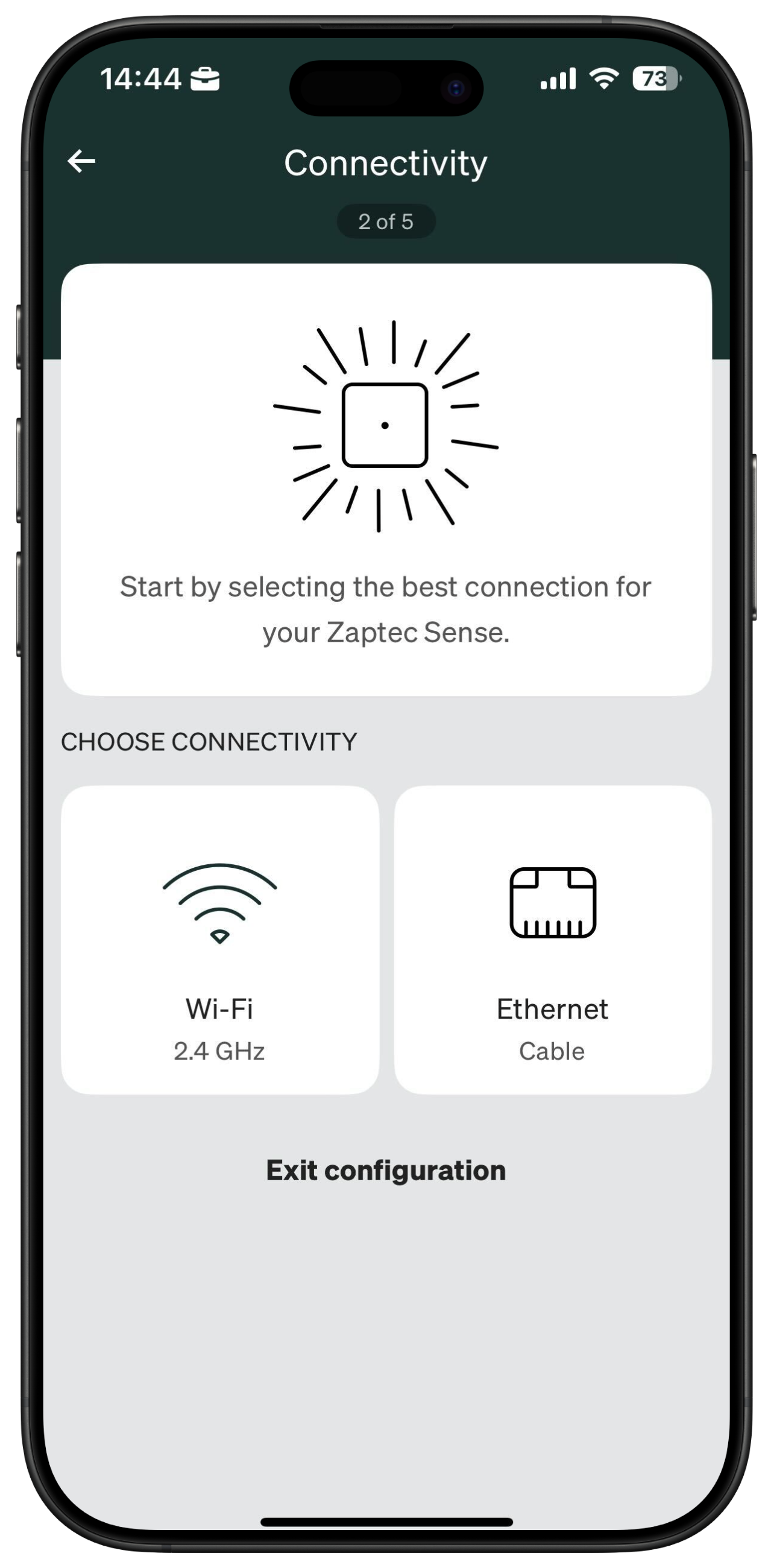

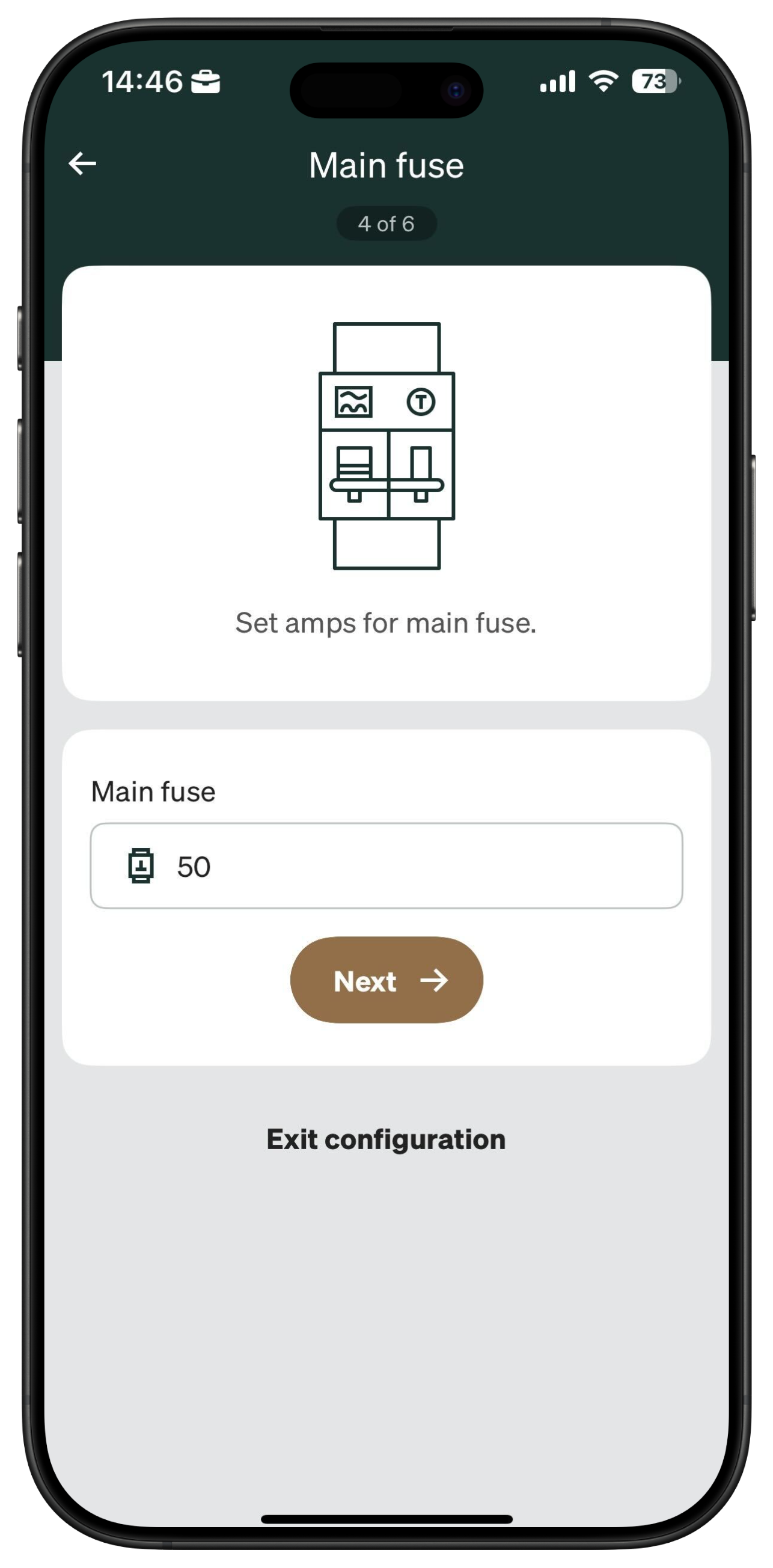

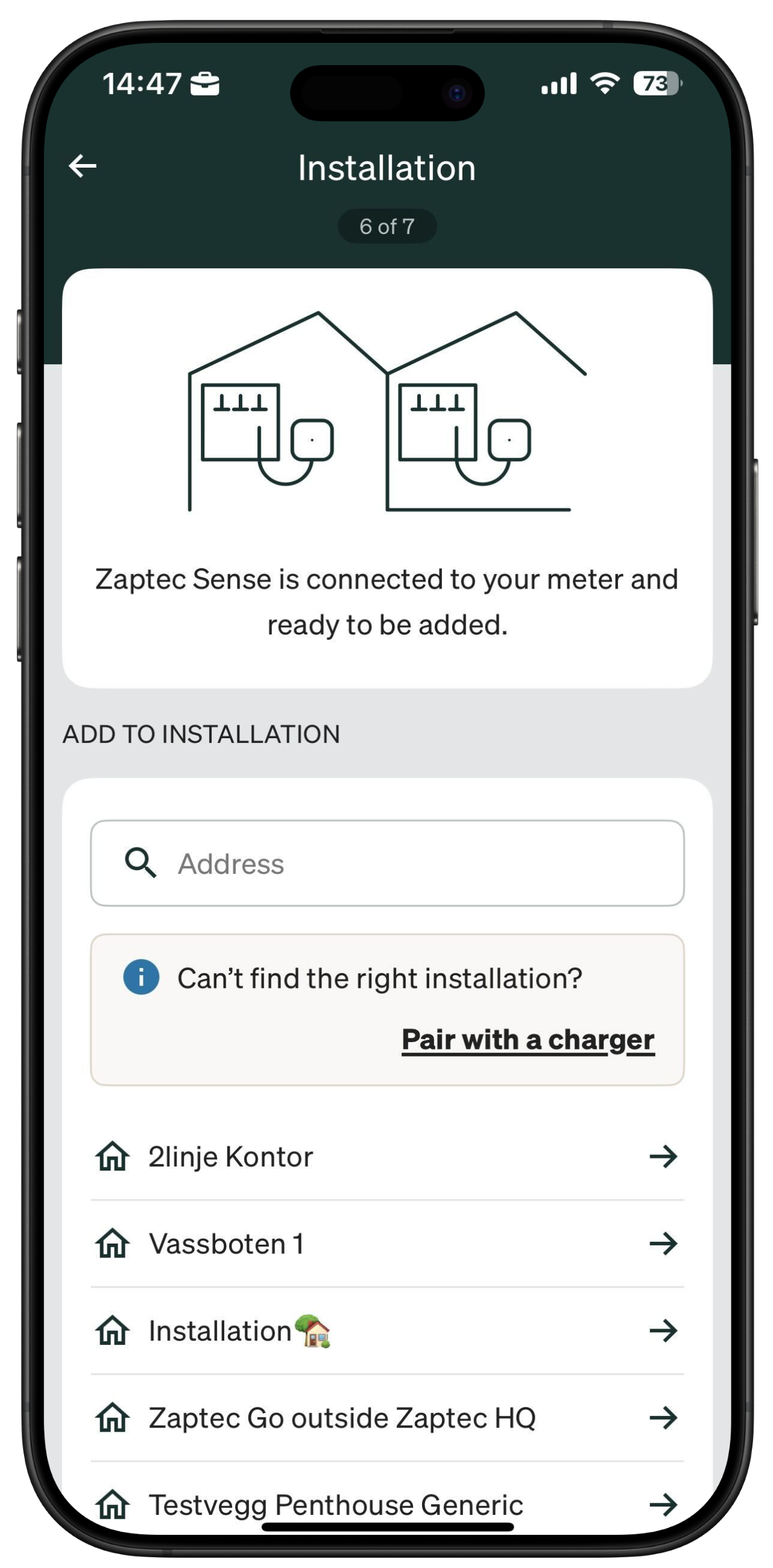

Följ instruktionerna för att ansluta till ett nätverk, ställ in huvudsäkringsvärdet och bekräfta elmätaranslutningen.
Ljussignaler
Använd LED-lamporna på Zaptec Sense för att kontrollera dess status:
- Fast vitt: Enheten är korrekt konfigurerad och aktiv.
- Fast orange: IP-adress mottagen, men molnanslutning misslyckades.
- 2 orange blinkningar: Ingen IP-adress mottagen via Ethernet eller Wi-Fi.
- Orange → vitt (loopande): Ingen M-bus-data mottagen. Kontrollera om HAN-porten är aktiverad.
- 3 orange blinkningar: Enheten är inte konfigurerad. Logga in via Zaptec-appen för att ställa in Wi-Fi eller Ethernet.
Se den fullständiga guiden för ljussignaler.
Nätverksinställningar
Uppdatera nätverksinställningar via Zaptec App.
Om du har PIN-koden eller är installatör:
- Håll telefonen nära Zaptec Sense.
- I appen > Tryck på de tre prickarna i hörnet > Konfigurera produkter.
- Välj enheten (APGXXXX eller APHXXXX).
- Ange PIN-koden > Uppdatera nätverksinställningar.
Om du är ägaren:
- Håll telefonen nära Zaptec Sense.
- I appen > Installationer > din installation > Laddningsläge > Konfigurera > Avancerade inställningar.
- Uppdatera nätverksinställningar.
Läs också: Hur man ansluter Zaptec Sense till nätverk.
Om Zaptec Sense tappar anslutningen minskar den automatiskt laddningsströmmen till minsta effekt (6A) för att undvika överbelastning av ditt system. Du kan ändra minsta effekt i Zaptec Portal.
Hur man inaktiverar Zaptec Sense
- Öppna Zaptec App > Installationer > Zaptec-tjänster.
- Stäng av reglaget för att inaktivera Zaptec Sense.
-
Justera max laddningsström enligt installationskapacitet, tryck sedan på Spara.
Behöver du kopplingsscheman för andra paket?
Se installationsmanualen. Processen för att ställa in Zaptec Sense är densamma; endast kopplingsschemat och elmätarmodellen ändras.
