Denna manual ger riktlinjer för användning av anmälda organ enligt MID-direktivet 2014/32/EU, samt andra laboratorier ansvariga för testning av elmätare.
Parametrar för elmätare
| Parameter | Zaptec Pro MID | Zaptec Go 2 |
| Certifiering | MID Klass B | MID Klass B |
| Harmoniserad standard | EN 50470 -1, - 3 | EN 50470 -1, -3 |
| MID-certifikat | N-18/3585 | T12806 |
| Anmält organ | NMi Certin (0122) | NMi Certin (0122) |
| Märkspänning | 3 x 230/400 V | 3 x 230/400V |
| Märkström | 0.25-5 (32) A | 0.25-5 (32)A |
| Optisk testutgång (aktiveras via app) | 10000 imp/kWh | 10000 imp/kWh |
Läsa MID-programvaruversion
Denna sektion förklarar hur man läser MID-programvaruversionen för Zaptec Pro och Zaptec Go 2.
Zaptec Pro
MID-programvaruversionen kan läsas från displayen med någon av följande metoder:
-
Metoden plugga in och ut:
Plugga in en Typ 2-laddkabel, ta genast ut den och plugga in den igen. Se till att ingen bil är ansluten. -
Återställ laddaren:
Återställ via Zaptec-appen (PIN-kod krävs) eller genom att stänga av och på strömmen.
Zaptec Go 2
Zaptec Go 2 har ett "MID-läge" som gör det möjligt att läsa MID-programvaruversionen och energiregistren. Displayen växlar mellan följande skärmar:
Indikerar att det aktuellt visade värdet är det kumulativa importenergiregistret.
Indikerar att det aktuellt visade värdet är det kumulativa exportenergiregistret.
v Indikerar att det aktuellt visade värdet är programvaruversionen för mätinstrumentet.
Du kan läsa MID-programvaruversionen och energiregistren på Zaptec Go 2 på tre sätt:
-
Metoden plugga in och ta bort:
Koppla bort kabeln från laddaren. Plugga in en Typ 2-kabel, ta genast ut den och plugga in den igen (utan att en bil är ansluten). Displayen växlar mellan att visa total import/export-energi (kWh) och programvaruversionen, vardera i 5 sekunder. Upprepa i 30 sekunder. -
Återställ laddaren:
Se till att laddkabeln är frånkopplad. Återställ laddaren via Zaptec-appen (PIN krävs) eller stäng av och på strömmen. Om laddaren är ny och inte har konfigurerats visas en QR-kod. När den är konfigurerad visas MID-informationen i 30 sekunder. Du kan åsidosätta detta genom att använda metoden plugga in och ta bort, även om QR-koden visas. -
Aktivera fälttestläge:
Använd Zaptec-appen för att aktivera fälttestläget (PIN krävs). I detta läge ökar energidisplayens precision och maximala värden kan visas som begränsade. Om du behöver ta exakta avläsningar bör du överväga att använda någon av de andra metoderna.
Hur man testar den integrerade elmätaren
Terminologi
-
(Laddnings)installation: En samling laddningspunkter på en överordnad krets,
eventuellt med underkretsar, som förvaltas under en administratör. - Total importenergi (kWh): Energi som laddstationen förbrukar från externa källor till fordonet (t.ex. elnätet).
- Total exportenergi (kWh): Energi som stationen levererar till externa system från fordonet (t.ex. elnätet).
Metodik
Enkel testning av den integrerade elmätarens noggrannhet görs bäst ute i fält. Detta möjliggör ett snabbt test utan att behöva installera och konfigurera en ersättningsladdare medan en enhet skickas för testning.
- För fälttest finns kommersiellt tillgänglig utrustning som är specialiserad på att mäta den energi som levereras av ett Typ 2-uttag, ett exempel är MTE eMOB I-32.3 AC.
- Alternativt kan en specialtillverkad Typ 2-kabel kombineras med en generisk portabel referensstandard. Vi rekommenderar att använda en bil som last, men en resistiv last kan också användas om en bilsimulator finns tillgänglig för att styra laddningscykeln. Den levererade energin till lasten kan sedan mätas med den portabla referensstandarden.
Laddstationens statusindikator LED-ring fungerar som en pulsutgång och måste ställas in på Fälttestläge innan testning. Se nästa avsnitt för instruktioner.
För djupare laboratorietester med isolerade källor, kontakta Zaptec Support för att tillfälligt inaktivera jordfelsbrytaren.
Krav för in-situ-testning
- Ett elfordon med 3-fas kapabel ombordladdare (om relevant).
- En portabel referensstandard.
- Typ 2-kabel med möjlighet att ansluta till referensstandardens spännings- och strömingångar.
- Telefon med Zaptec App installerad (Android eller iOS).
-
Om installationen har användarautentisering aktiv, behövs samarbete från installationsägaren för att laddningspunkten ska kunna leverera energi.
Fälttestläge: Hur man testar
- Öppna och logga in i Zaptec App.
- Från instrumentpanelen, tryck på ikonen med tre prickar uppe till höger och välj Konfigurera produkter.
- Använd PIN-koden för att ansluta till laddstationen via Bluetooth.

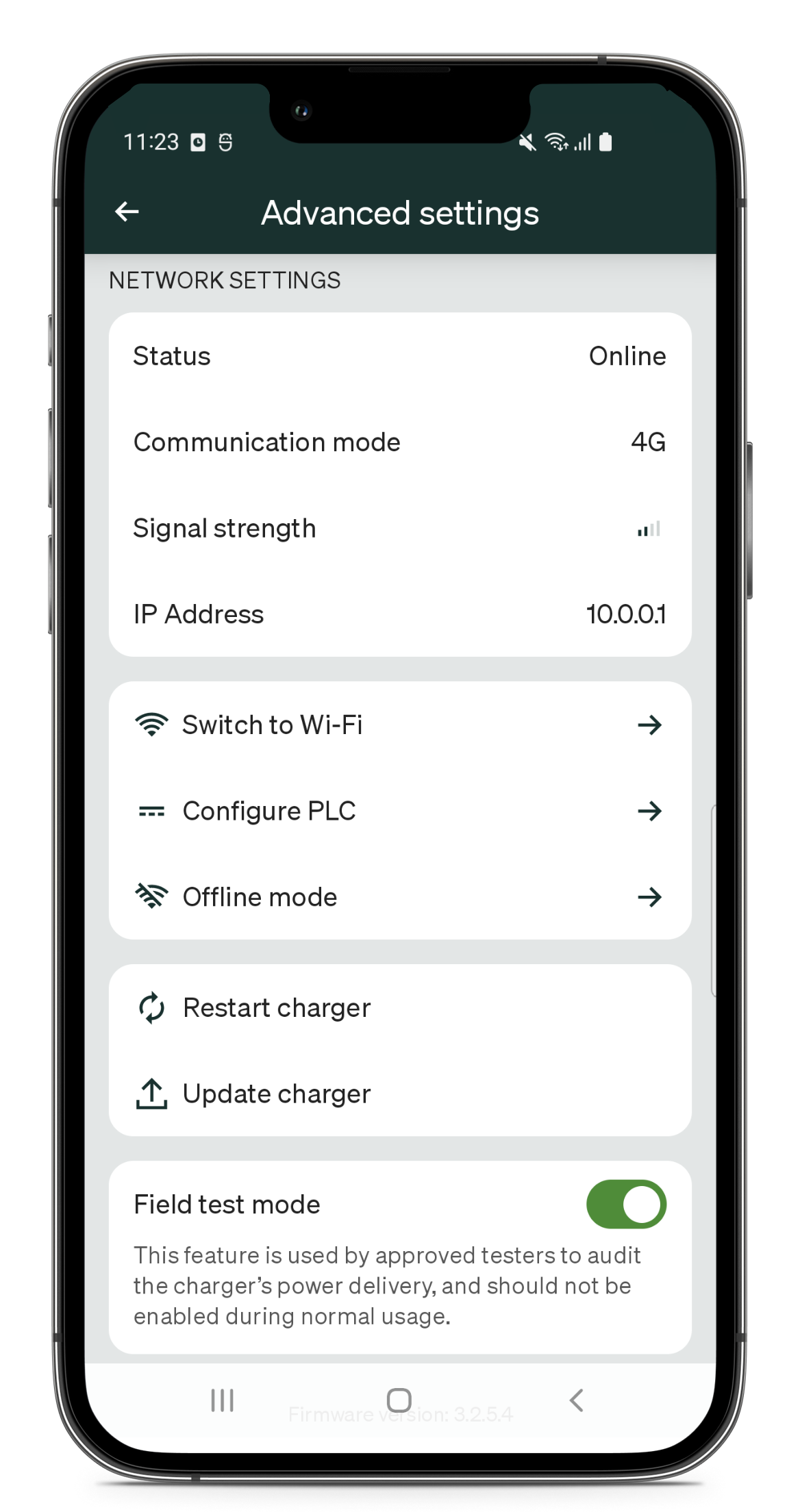

- I Avancerade inställningar, slå på Fälttestläge, och tryck på Spara.
- Lampan på laddstationen släcks, vilket indikerar att den är redo för energipulsutgång.
- Anslut lasten för testning.
- Efter testning, återgå till appen, stäng av Fälttestläge-omkopplaren, och tryck på Spara.
- Fälttestläget inaktiveras automatiskt efter 4 timmar eller vid strömavbrott. Detta återställer LED-ljusringen till normal drift.
-
Precisionen ökar i detta läge, så de visade maximala värdena kan vara begränsade.
Om du ansluter direkt till ett laddande fordon, säkerställ att referensstandarden tål minst 32A kontinuerlig ström. För hjälp med testning av elmätaren - gå till zaptec.com/support
Laboratorietestning
Utöver att konfigurera om LED-ringen för fälttest krävs följande modifieringar på enheter som skickas för testning i laboratorier:
- Jordfelsbrytaren är inaktiverad, vilket möjliggör testning av laddstationen med isolerade strömkretsar.
- Säkerhetsreläet stängs automatiskt, utan behov av en Control Pilot-signal, som normalt krävs för drift.
Med dessa modifieringar kan laddstationen testas som en konventionell elmätare, med hjälp av anslutningsklämmorna (backplattan på Zaptec Pro) som ingång och Typ 2-uttaget som utgång. Av säkerhetsskäl kan endast Zaptec aktivera detta testläge.
