Denna guide är avsedd för auktoriserade installatörer och ger instruktioner för installation, konfiguration och aktivering av Zaptec Go. För mer information kan du ladda ner installationshandboken här.

Steg 1: Fysisk installation

Zaptec Go har inbyggt DC-jordfelskydd (6 mA) men kräver AC-jordfelskydd. Därför måste du installera en JFB Typ A (30 mA) i varje krets som matar en Zaptec Go.

Laddstationen bör stängas av innan frontluckan byts ut.

1. Förbered installationen
   • Ta bort frontskyddet på laddstationen.
   • Välj kabelingångspunkt (botten, topp eller genom baksidan). Botten rekommenderas. Ta bort hålet som är täckt.
2. Installera laddstationen
   • Dra strömkabeln (max 6mm²) genom den valda ingångspunkten. För 32A installationer, använd en kabel med tvärsnitt på 6mm².
   • Montera laddstationen med de fyra T20 skruvarna. Se till att den är rak och monterad på en öppen yta i rätt höjd.
3. Anslut strömkabeln
   • Säkra kabeln med kabelklämman. Klicka här för att se monteringsmall för hål och kabelingång.
   • Ta bort terminalskyddet genom att trycka på låsknappen och dra den nedåt.
   • Skala 12mm av isoleringen från varje ledning (ändhylsor är valfria).
   • Sätt in ledningarna i terminalerna och tryck ner alla spakar för att säkra dem.
   • Sätt tillbaka terminalskyddet.




4. Slå på strömmen till laddstationen.

   • Slå på strömmen till laddstationen. Lampan blir orange, vilket visar att den är påslagen och redo för konfiguration i Zaptec-appen.

Steg 2: Konfigurera Zaptec Go i appen

Ladda ner Zaptec-appen från App Store och Google Play. Logga in med ditt Zaptec-certifierade installatörskonto för att få tillgång till alla inställningsfunktioner (som kundöverlämning, Zaptec Sense och registrering av laddstationen i Zaptec Portal).

1. Börja installationen

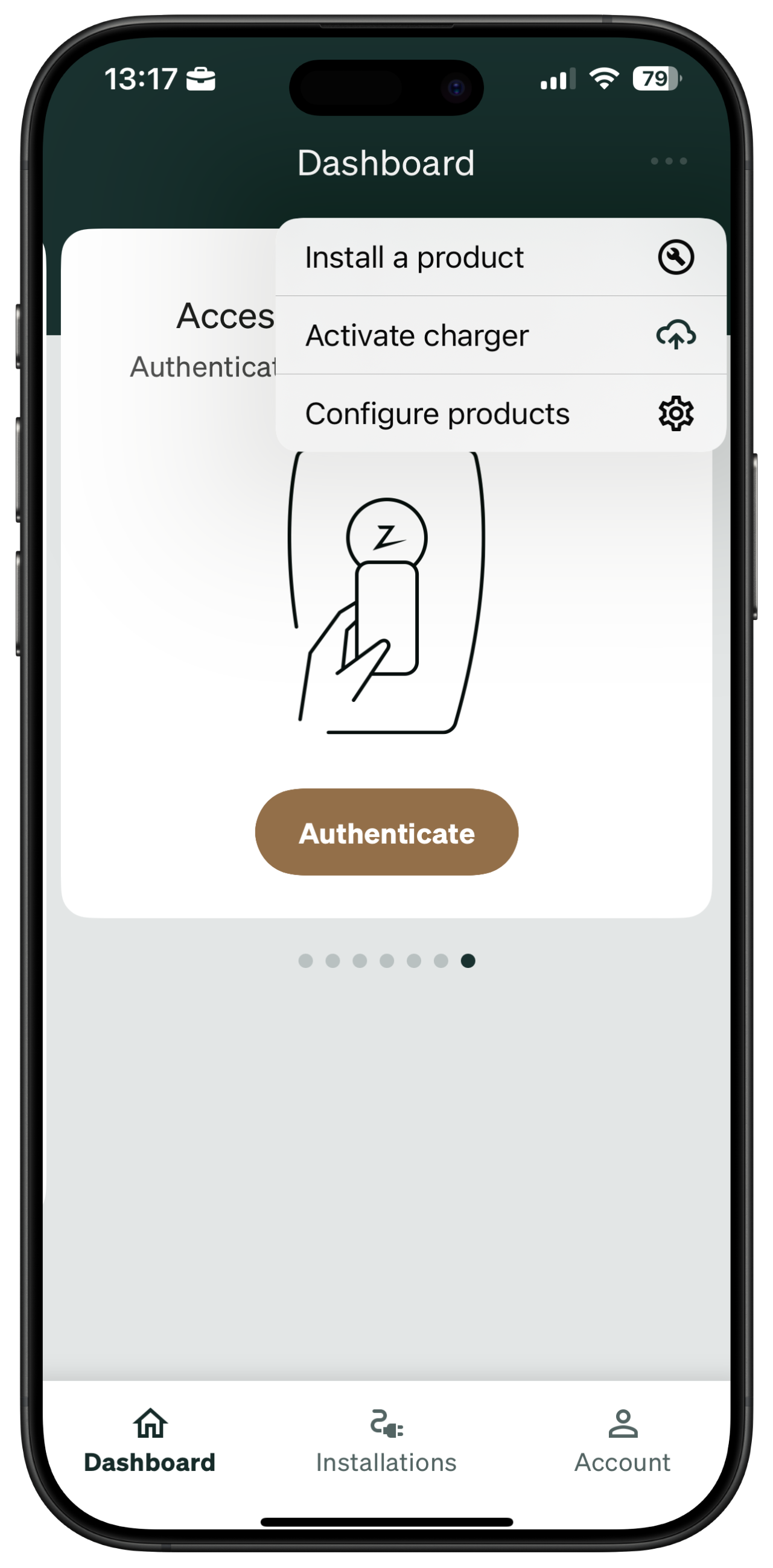

   • Öppna appen > Tryck på trepunktsikonen (...) från Instrumentpanelen > Välj Installera en produkt.

   • Välj Zaptec Go > skanna QR-koden som visas på laddstationen eller använd den tryckta QR-koden på PIN-klistermärket. Se till att laddaren är påslagen och Bluetooth är aktiverat på din telefon.
   • Om skanningen misslyckas, tryck på trepunktsikonen (⋯) > Välj enhet från listan  > Välj laddarens serienummer.




2. Slutför konfigurationen

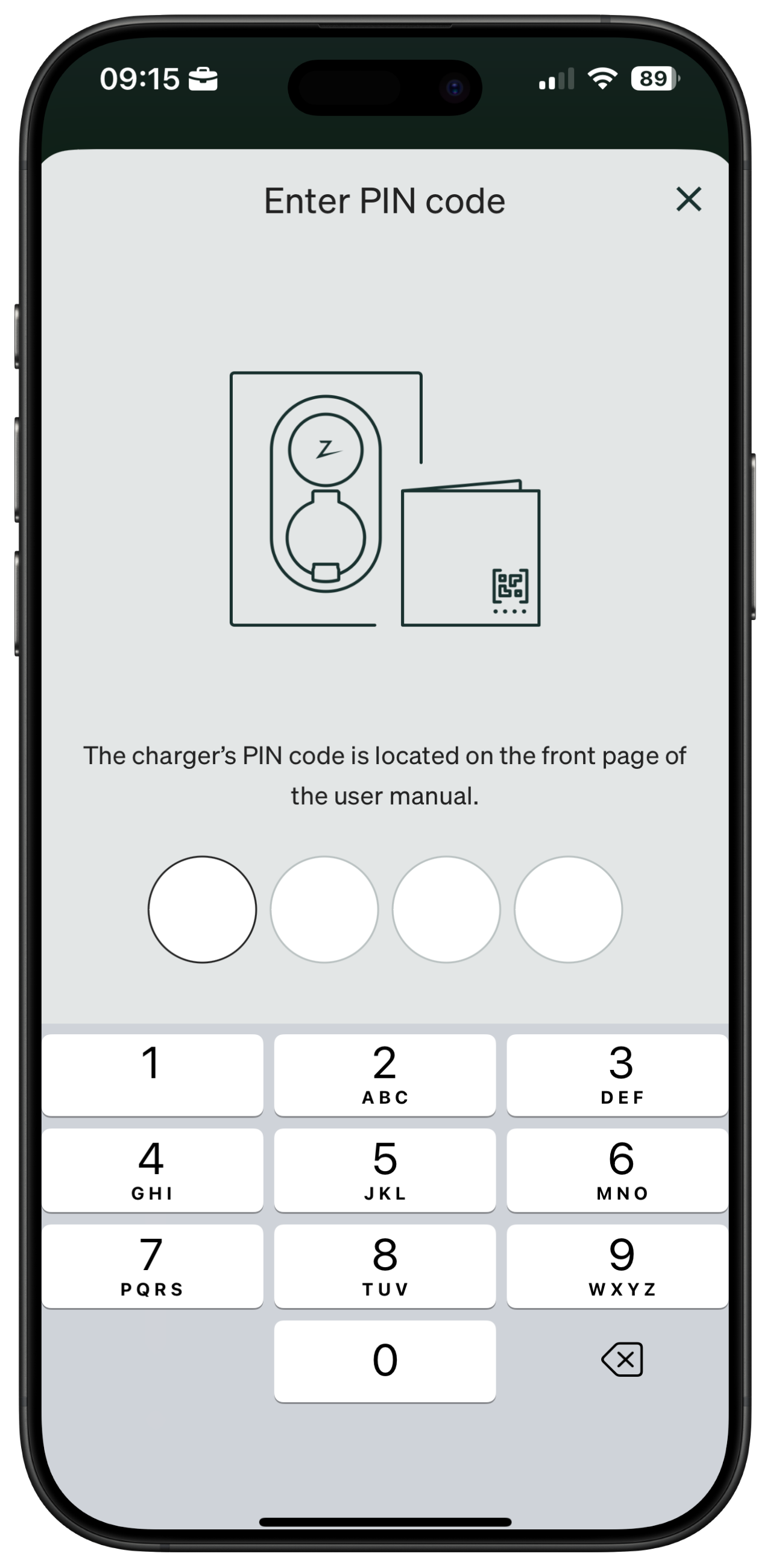

   • Tryck på Installera Zaptec Go > Ange PIN-koden i fall du ombeds att göra det (finns på borrbladet eller i användarmanualen).

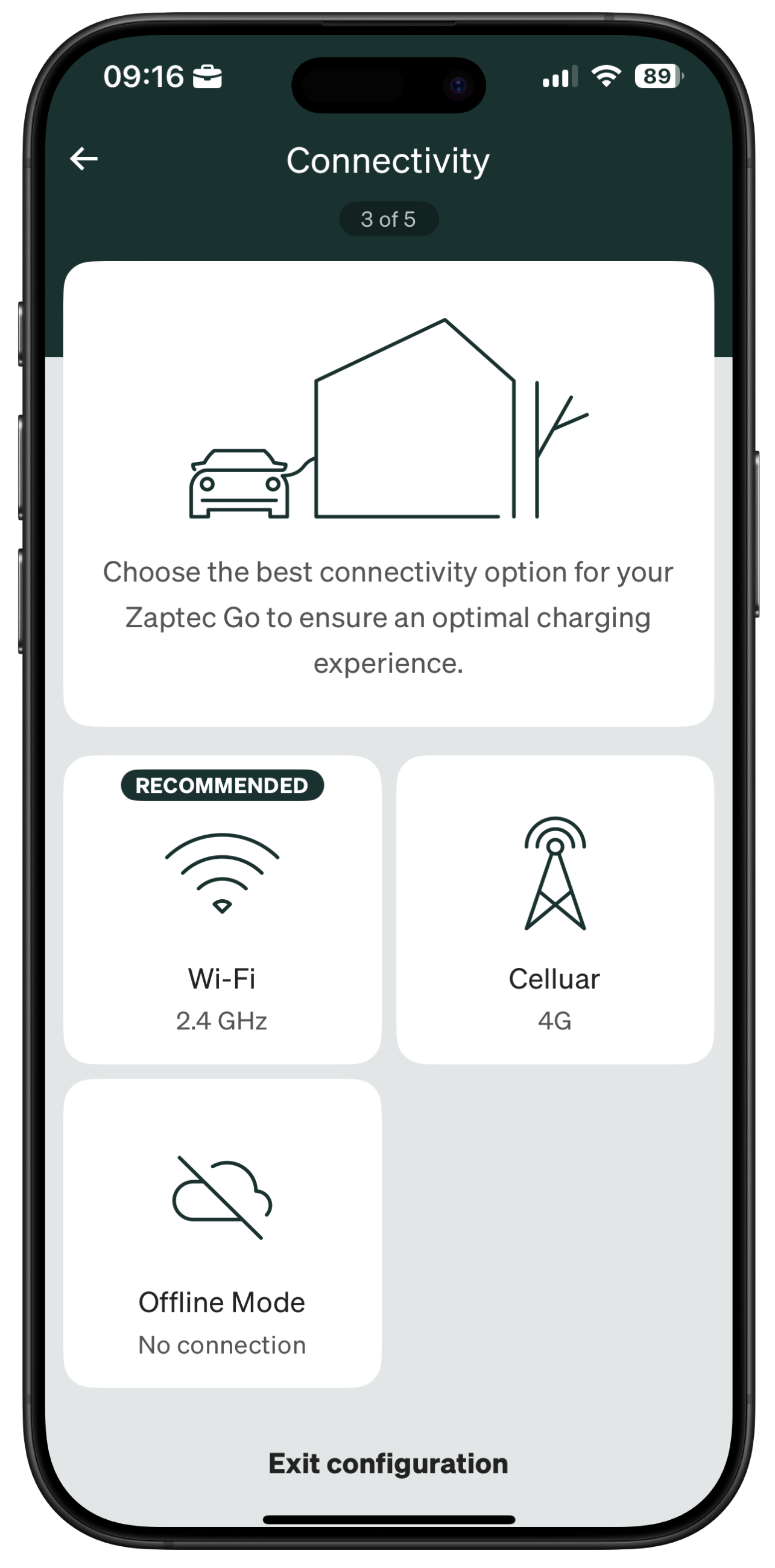

     • Vänligen välj anslutningsalternativ för laddstationen: Wi-Fi eller 4G LTE-M.

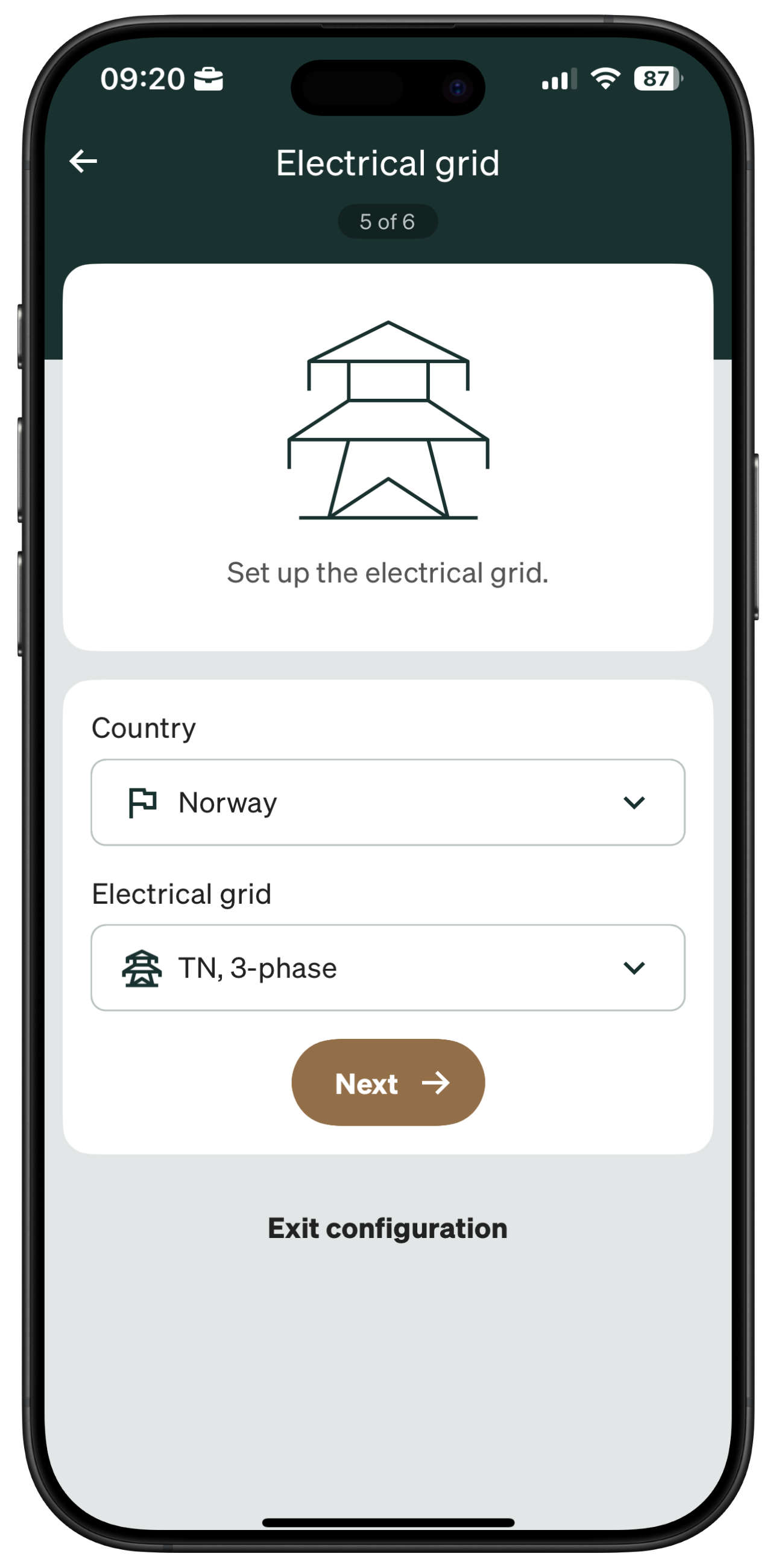

     • Välj land och inkommande nättyp (t.ex. TN 1 eller 3-fas, eller IT-nät 1-fas). TLaddaren kommer automatiskt att försöka upptäcka den lämpliga nättypen för dig, vilket kommer att visas som "Rekommenderad".

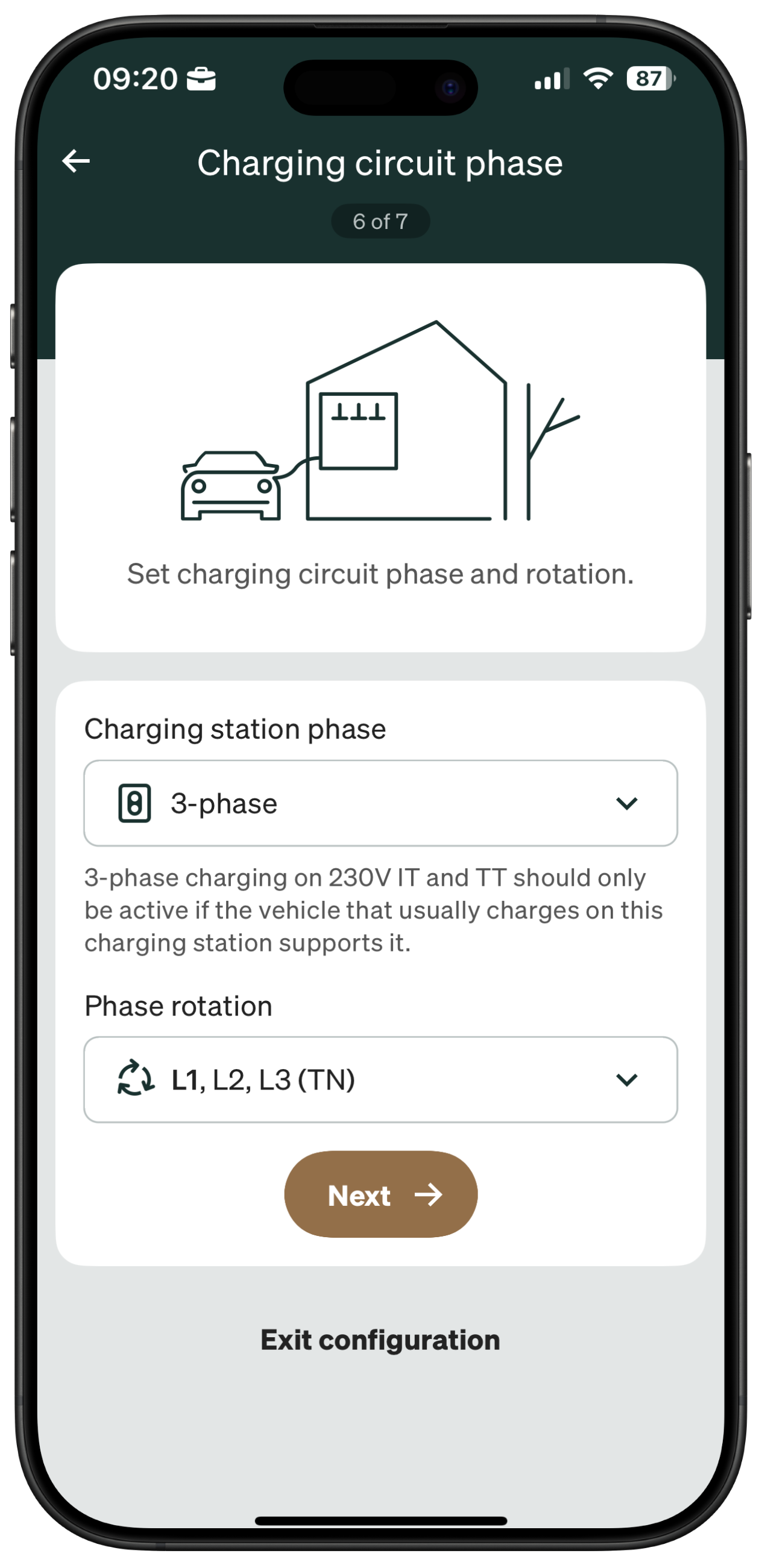

     • Ange antal faser (1 eller 3) och fasrotation.

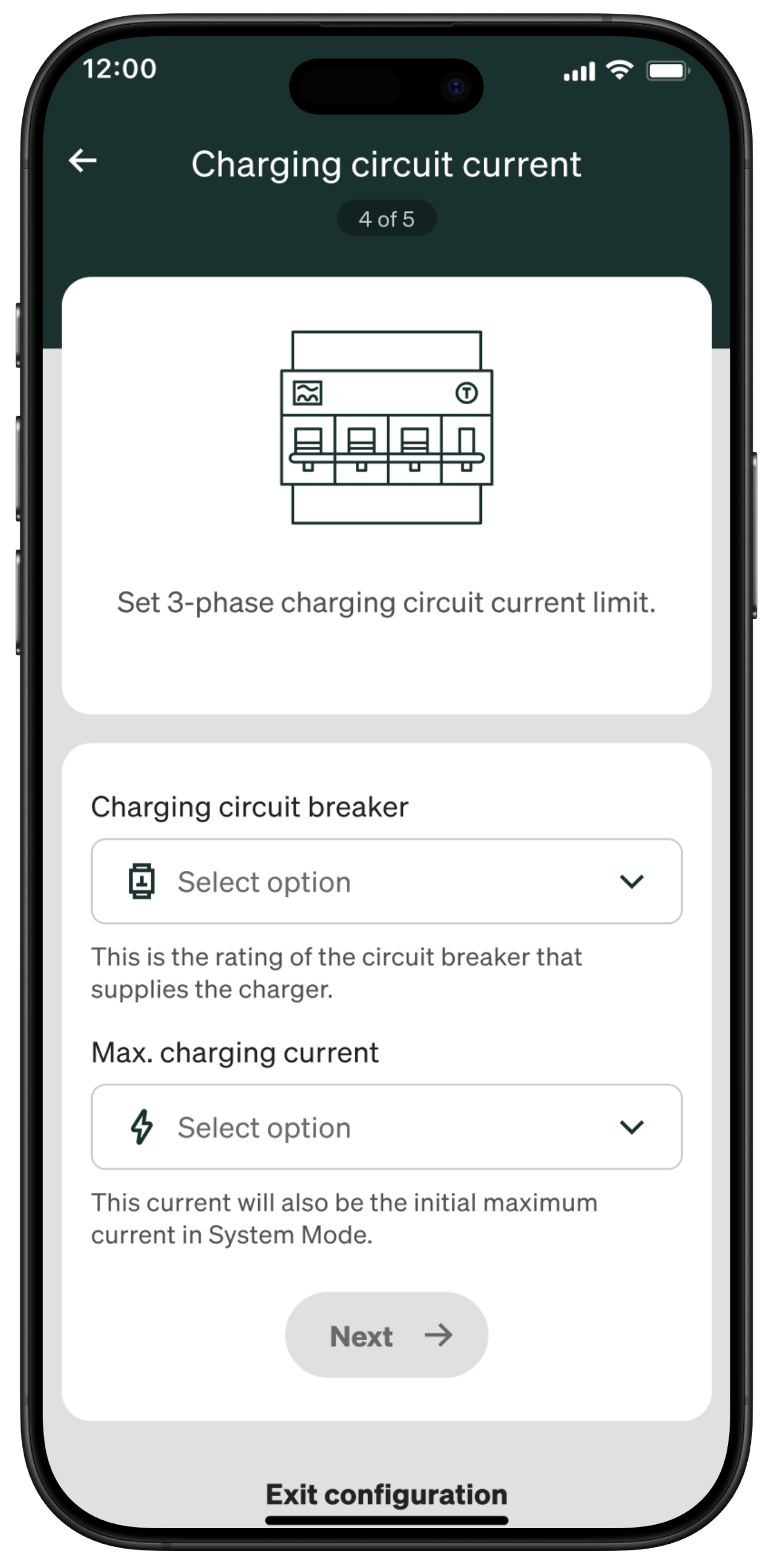

     • Bekräfta säkringsbrytarrating och maximal laddningsström för kretsen som förser laddaren med ström.
     • Kontrollera om det finns ett vitt ljus på laddstationen och testa dess funktionalitet.




3. Valfritt: Aktivera för kunden

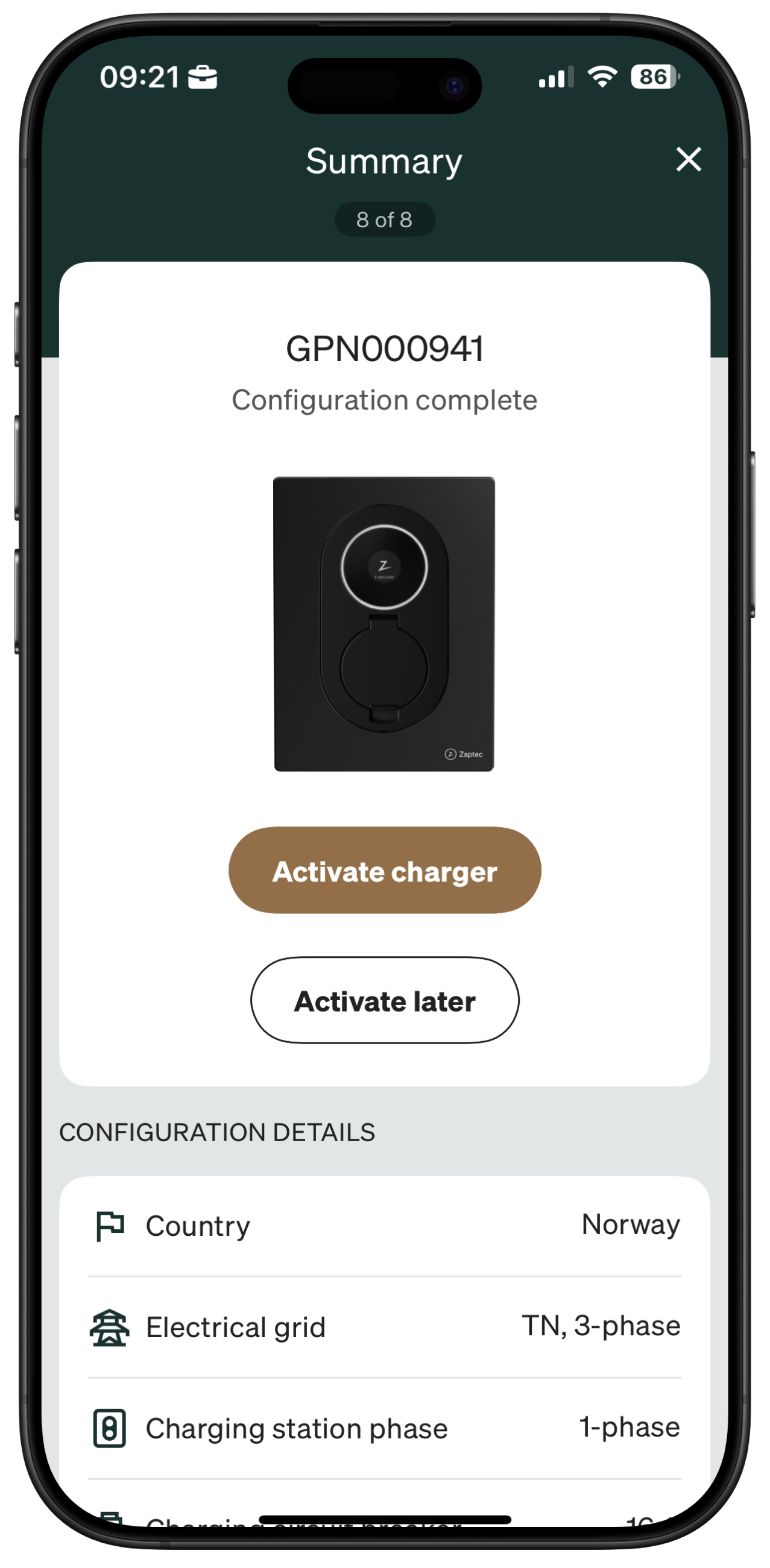

   • Om du vill kan du aktivera Zaptec Go för kunden genom att trycka på Aktivera nu, eller så kan du trycka på Aktivera senare.





Steg 3: Aktivera Zaptec Go  för kunden

För att aktivera Zaptec Go  behöver du PIN-koden för säkerhet och ägarens e-postadress.

1. Börja aktiveringen
   • Från sammanfattningsskärmen, tryck på Aktivera laddare (eller hitta det i  Dashboard-menyn).
2. Ange uppgifter
   • Ange PIN-koden.

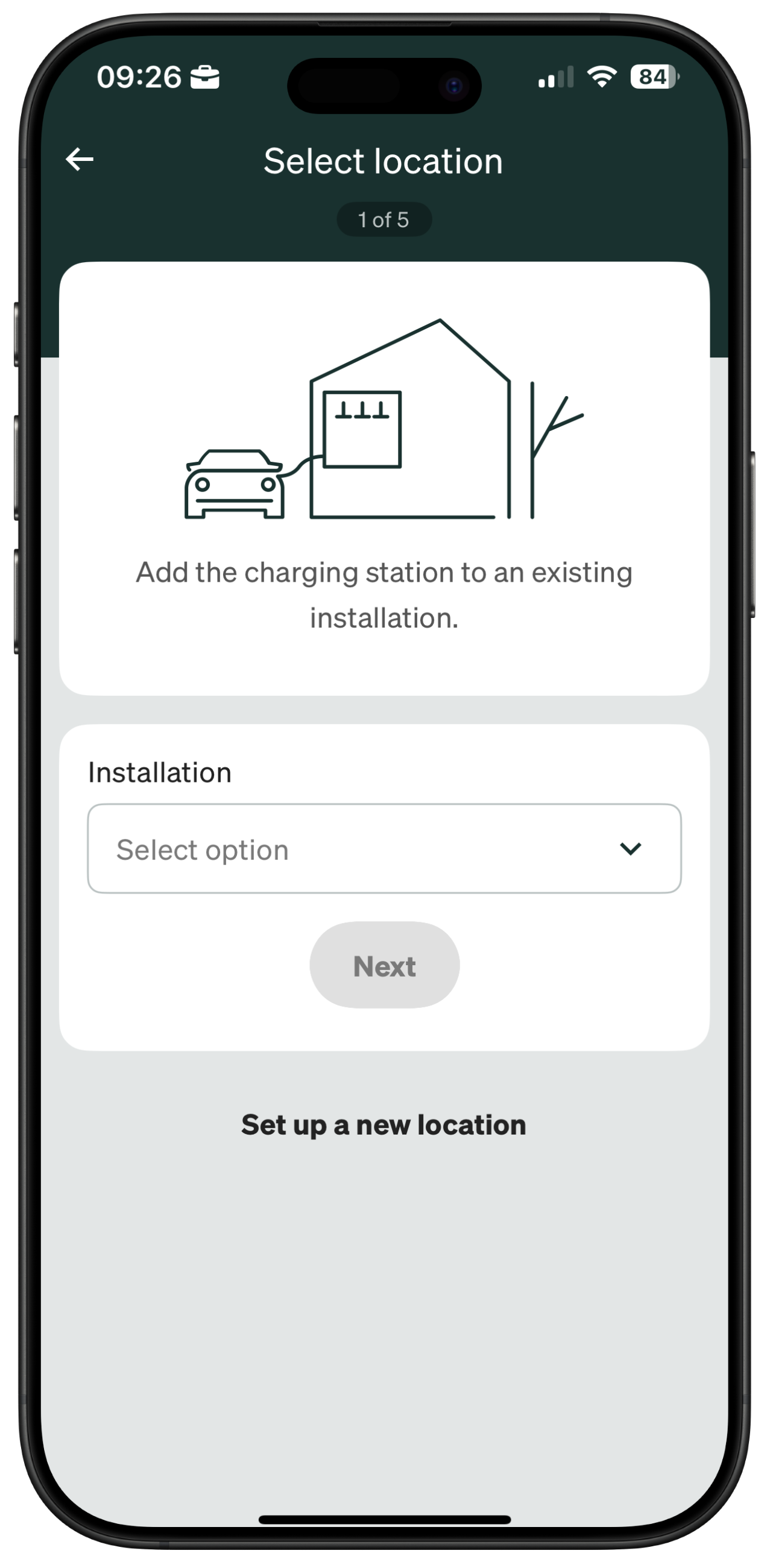

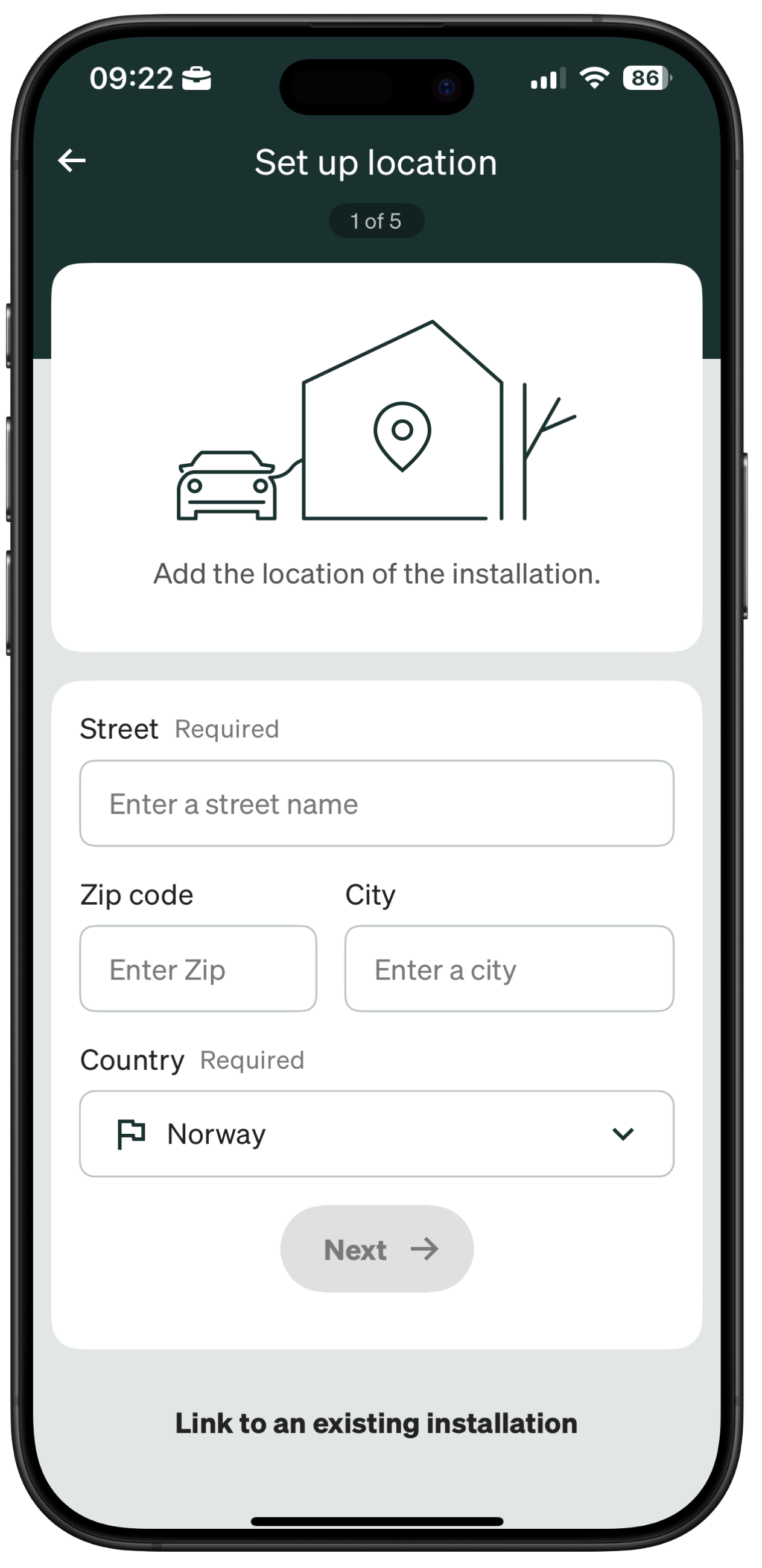

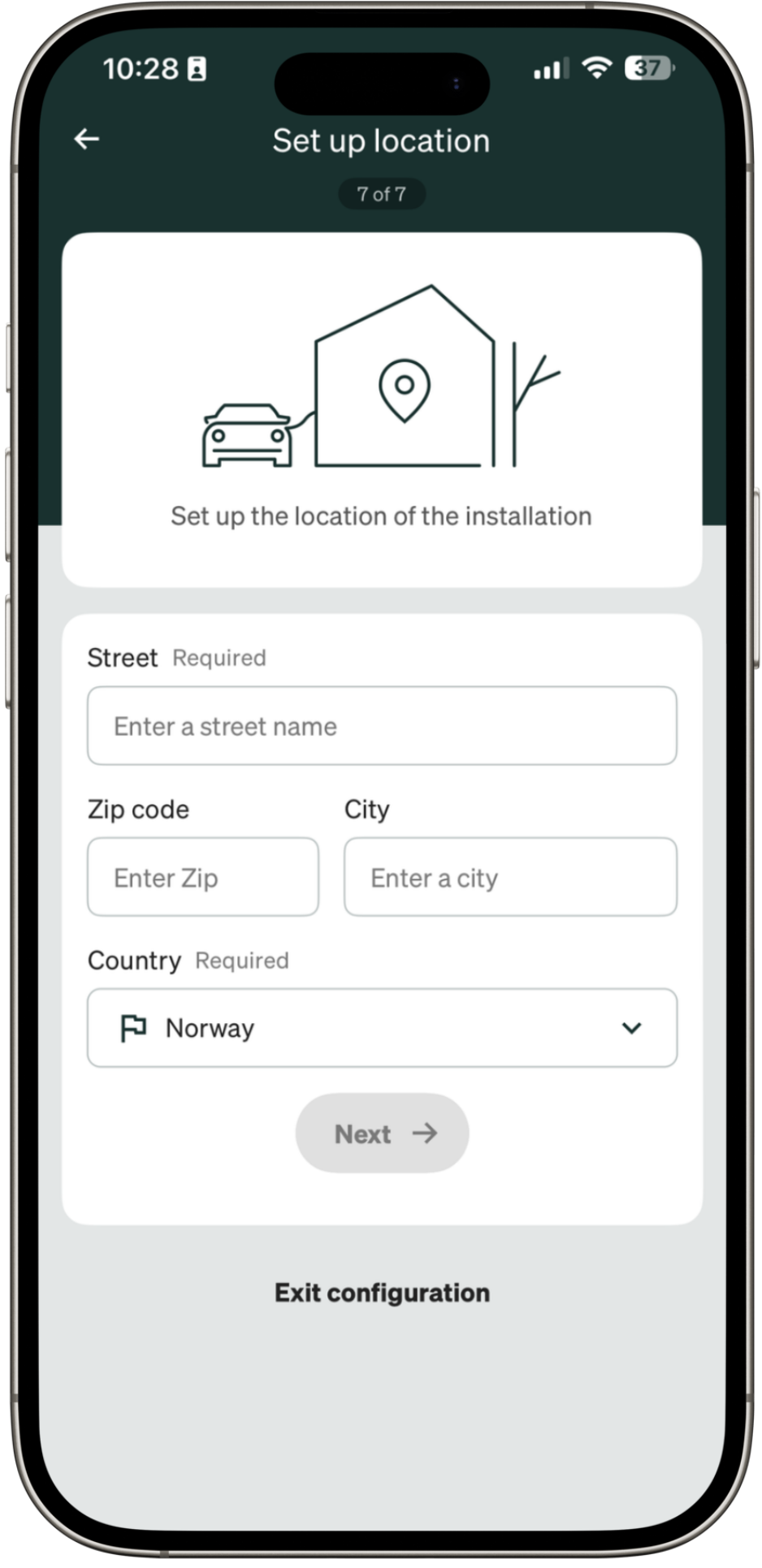

   • Lägg till platsinformation (gatunamnet kommer att användas för att identifiera installationen i Zaptec-portalen).

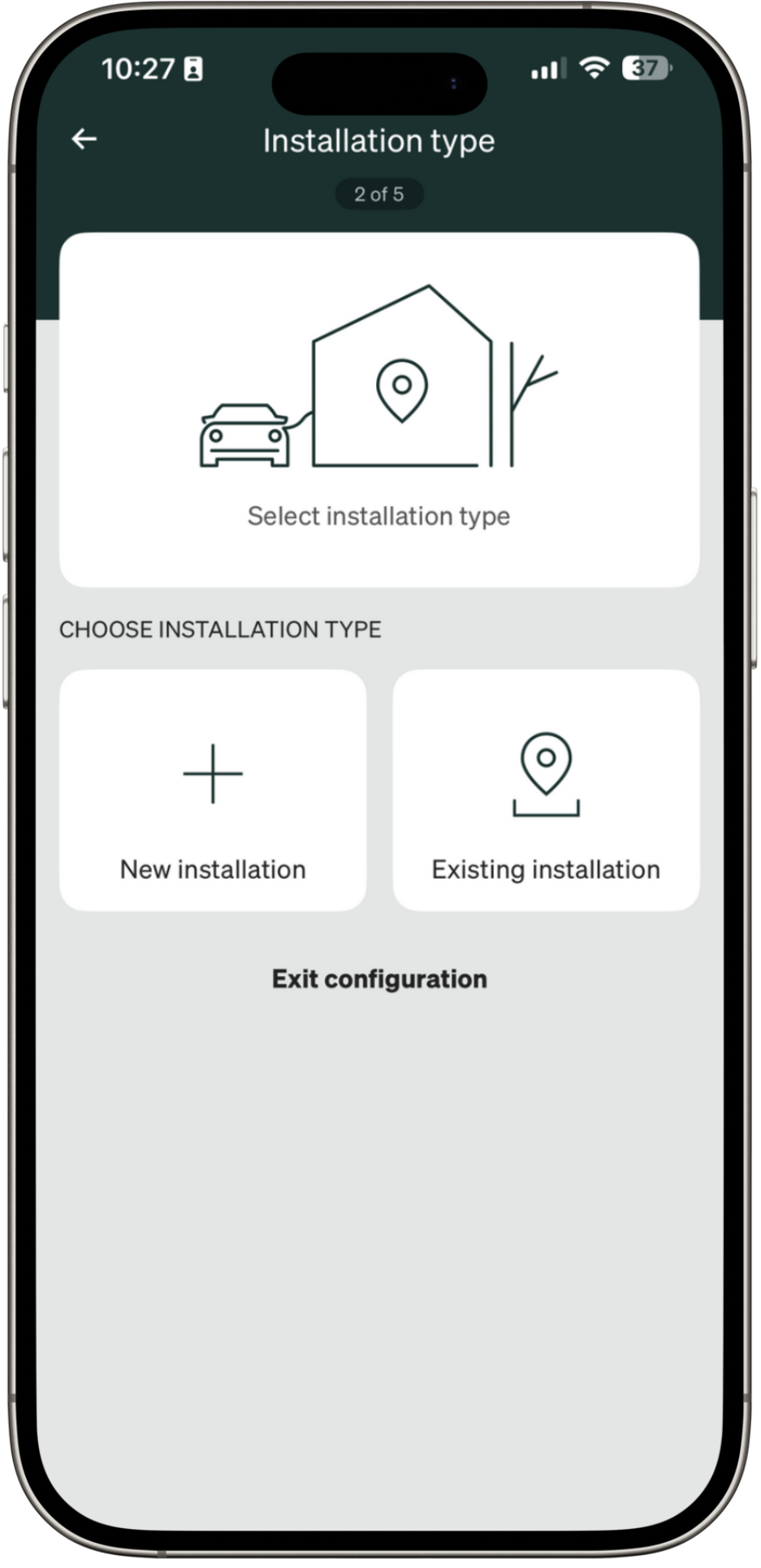

   • Om laddstationen delar ström med en befintlig Zaptec Go, tryck på Koppla till en befintlig installation > Välj den befintliga installationen.
     Om du inte kan hitta den befintliga installationen, be ägaren att ge dig åtkomst med din servicepartners Lookup Key.

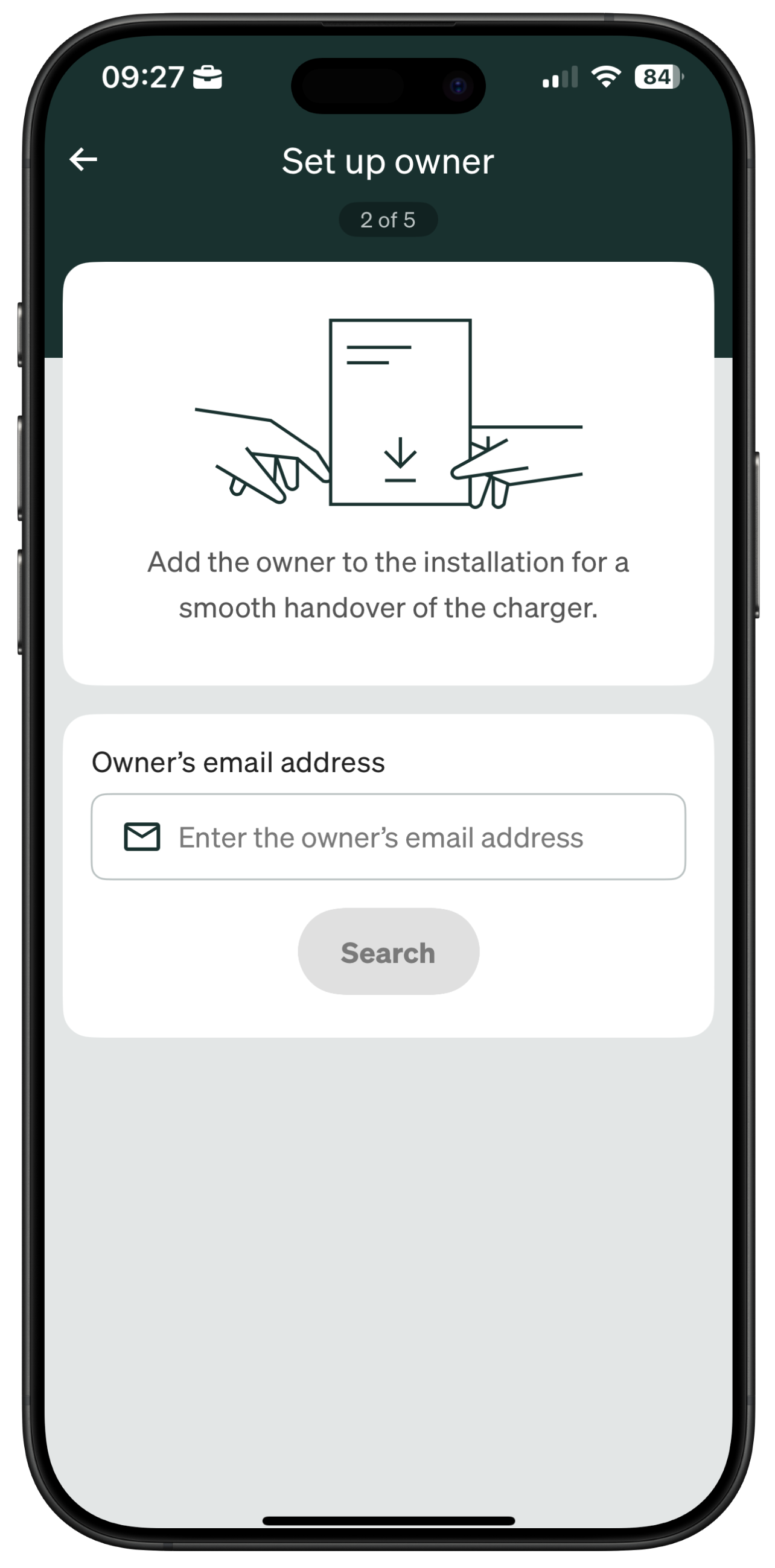

3. Tilldela ägarskap
   • Ange ägarens e-postadress (Se till att informationen är korrekt, eftersom den inte kan ändras senare).
   • Ägare utan ett Zaptec-konto får ett e-postmeddelande för att registrera sig; befintliga användare får en avisering i appen.

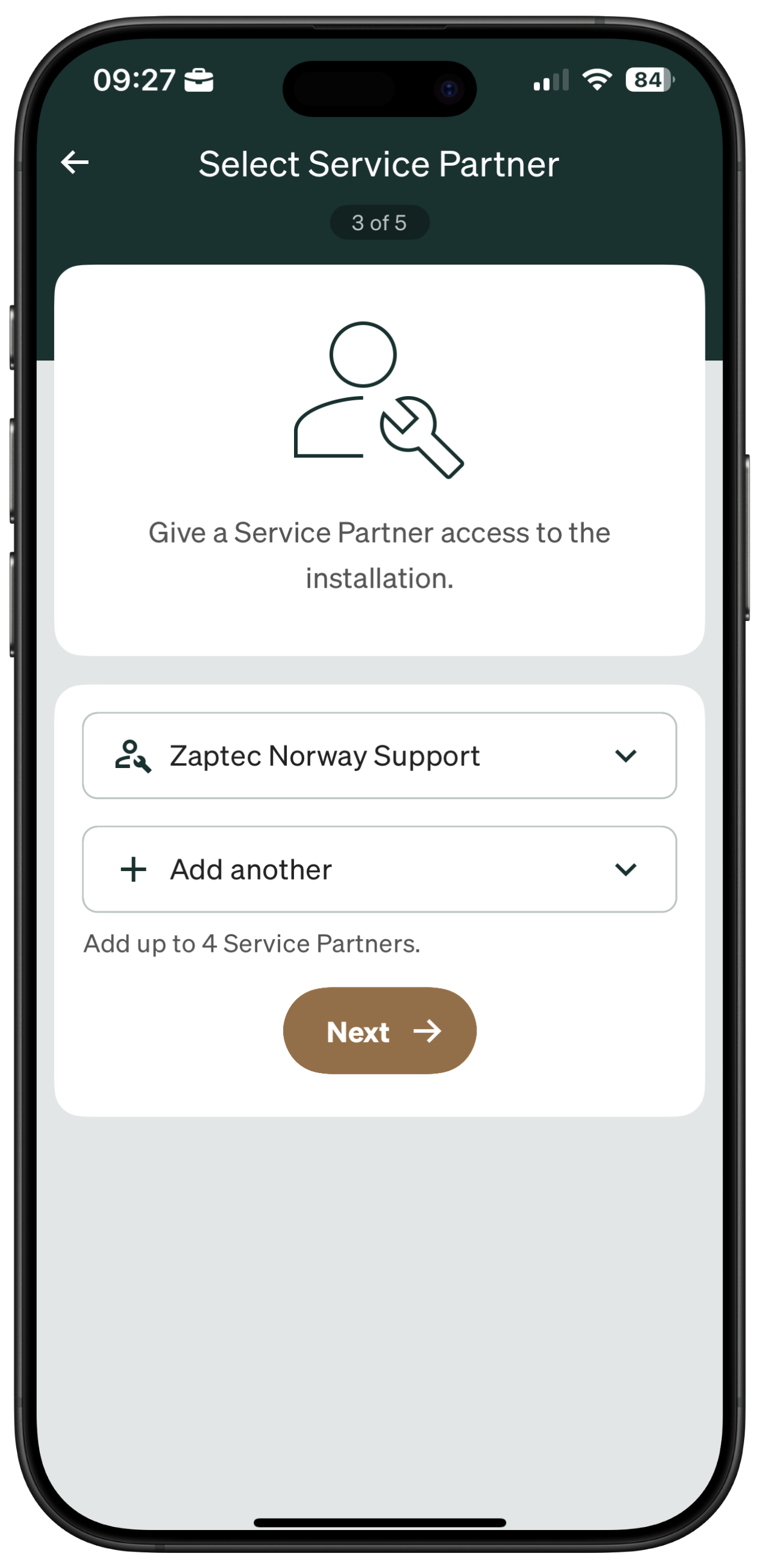

4. Bekräfta åtkomst för servicepartner

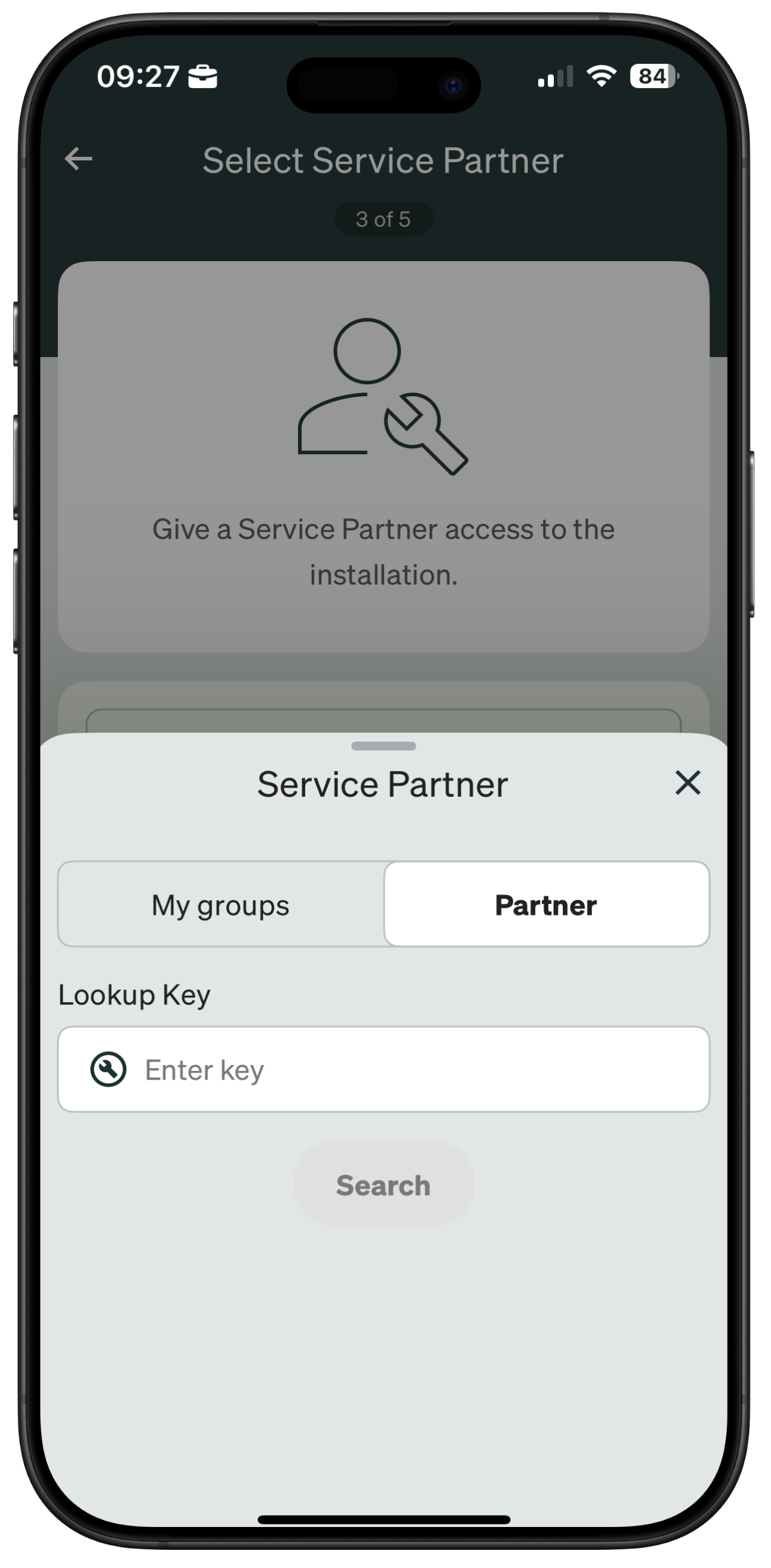

   • Som standard är det din egen Service Partner-grupp. Om du installerar för en annan Service Partner, bjud in dem istället. Tryck på Partner och ange deras Söknyckel.

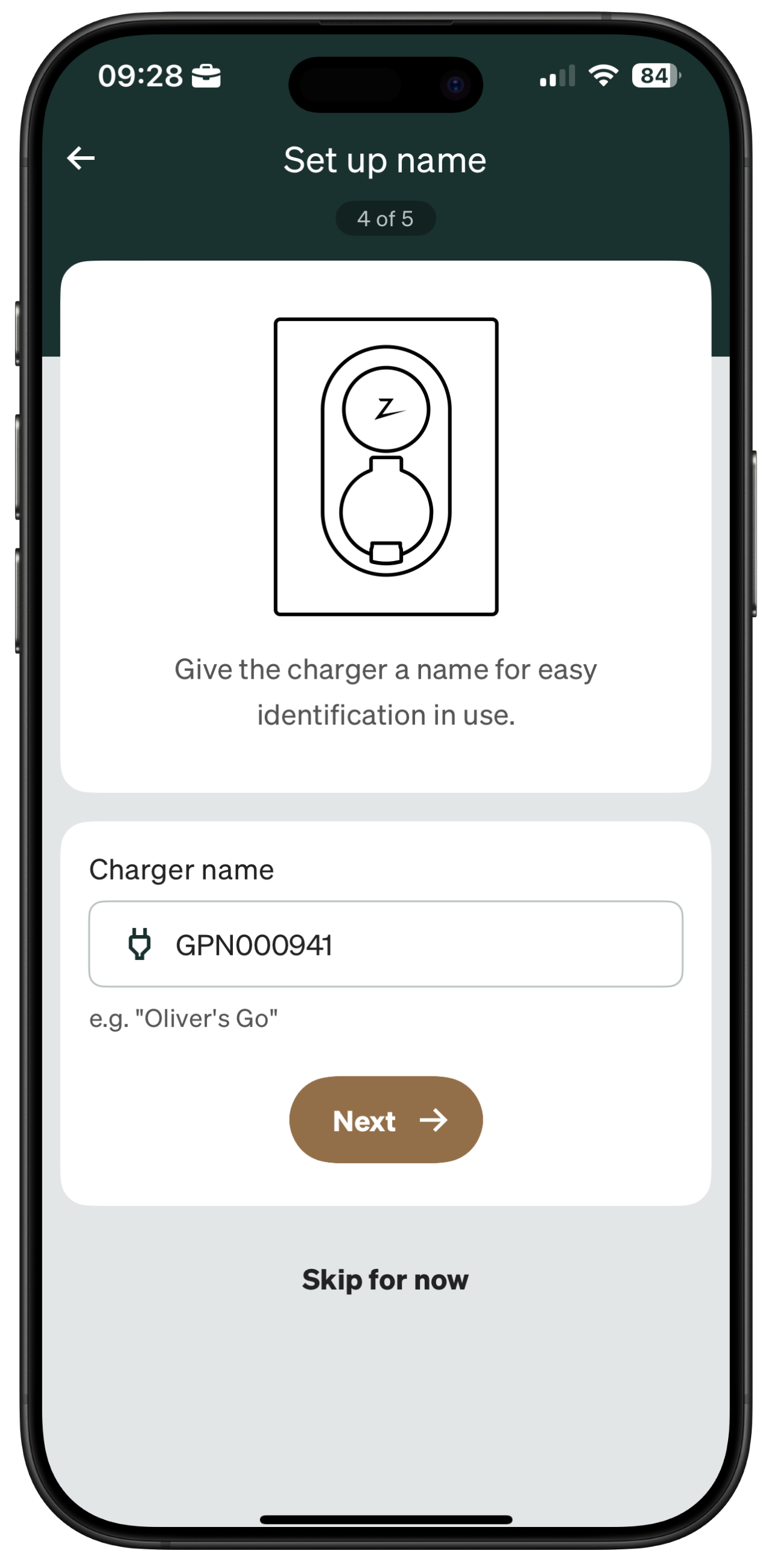

5. Slutför installationen
   • Ge laddstationen ett namn (eller behåll det förvalda serienumret) > Tryck på Klar för att registrera dig i Zaptec-portalen.



Hur man installerar flera Zaptec Go-laddare

Du kan installera upp till tre Zaptec Go-laddare per installation. Laddare kommunicerar via molnet för sömlös drift.

Varje laddare behöver sin egen säkring och RCD Typ A monterad framför, vilket säkerställer att alla säkringar för laddningskretsarna har samma märkström.

Konfiguration:

• Följ samma konfigurationssteg som för en enskild laddare. För att aktivera lastbalansering när du aktiverar ytterligare laddare, tryck på Länka till en befintlig installation under aktiveringssteg 3 och välj installationen som används av den ursprungliga laddaren.
• När du roterar faser på en 3-fasinstallation, specificera den inkommande fasen (L1, L2 eller L3) ansluten till fas 1-terminalen på laddaren via Zaptec-appen under konfigurationen.

För mer information om flera Zaptec Go i samma installation, klicka här.

Installation video

Titta på videon nedan eller följ stegen för att slutföra installationen.
