Denna guide beskriver hur du installerar Zaptec Sense med en Xemex P1MB-adapter. Den ansluter till din energimätare via RJ12 (P1-port) och stöder både Wi-Fi och Ethernet.

I lådan

Du får:

• Zaptec Sense
• Anpassad Micro USB-kabel
• Klistermagnetsark
• Dubbelhäftande tejp
• Xemex P1MB-modul
• RJ-12 kommunikationskabel
• 5V DC DIN-skena strömförsörjning

Steg 1: Fysisk installation

1. Montera DIN-skena strömförsörjning och Xemex P1-adapter på DIN-skenan.
2. Anslut Zaptec Sense till modulerna med hjälp av den anpassade Micro USB-kabeln.
3. De vita och gröna ledningarna ansluts till Xemex-modulen.
4. Röd [V+], svart [V-] & brun [V-] ansluts till strömförsörjningen.
5. Anslut RJ12 kommunikationskabeln från Xemex RJ12-port till Smart Meter/e-mätarens RJ12 P1-port.

Xemex-modulen får ström från Smart Meter, och en ytterligare strömförsörjning för Xemex behövs inte.

Steg 2: Ställ in i Zaptec-appen

När allt är kopplat är det dags att konfigurera Zaptec Sense:

1. Öppna Zaptec-appen och logga in med ditt Zaptec-konto.
2. Gå till Instrumentpanel > Tryck på de tre punkterna i hörnet > Installera produkt.
3. Skanna QR-koden på baksidan av Zaptec Sense-enheten eller i manualen.

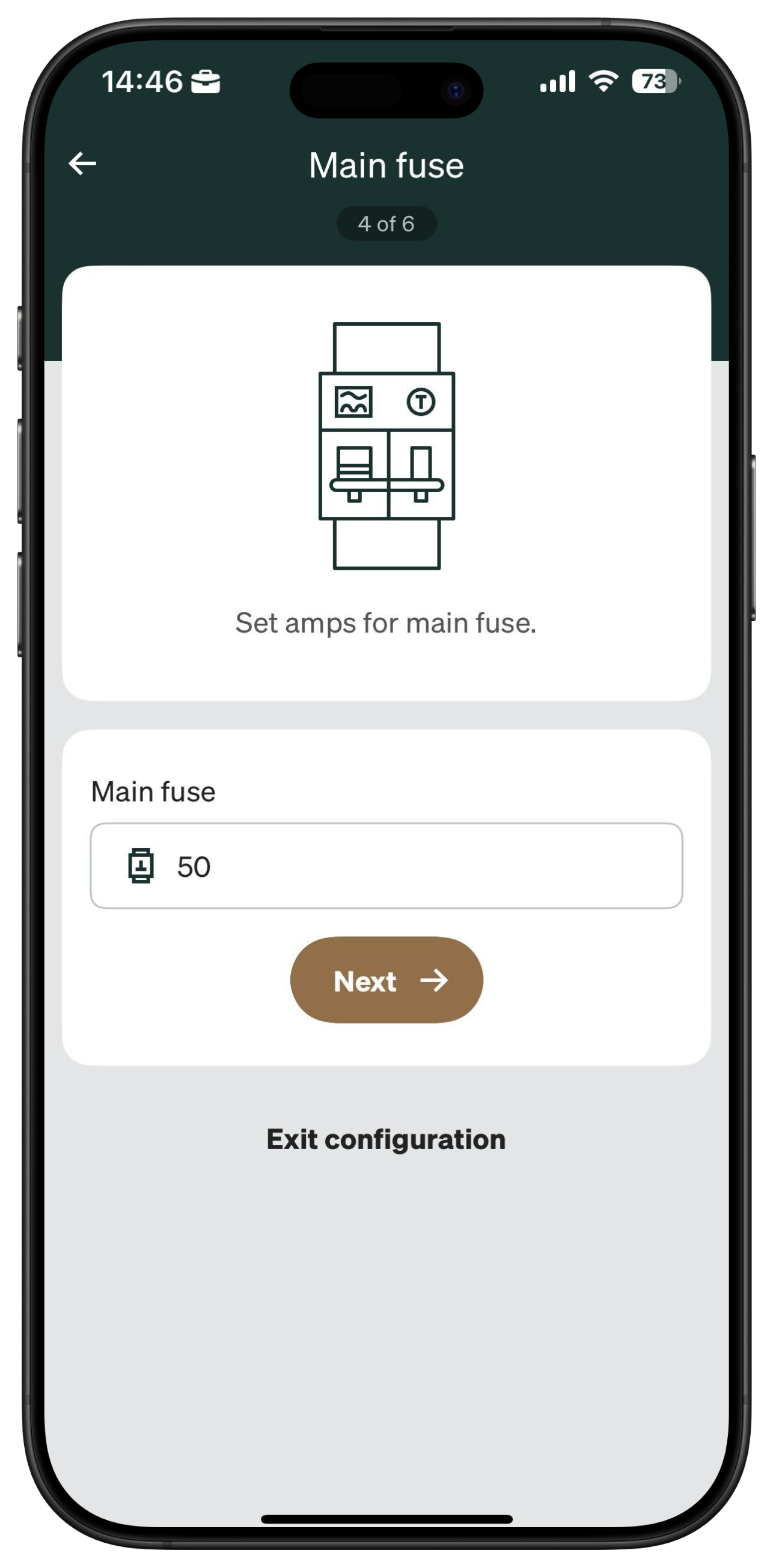

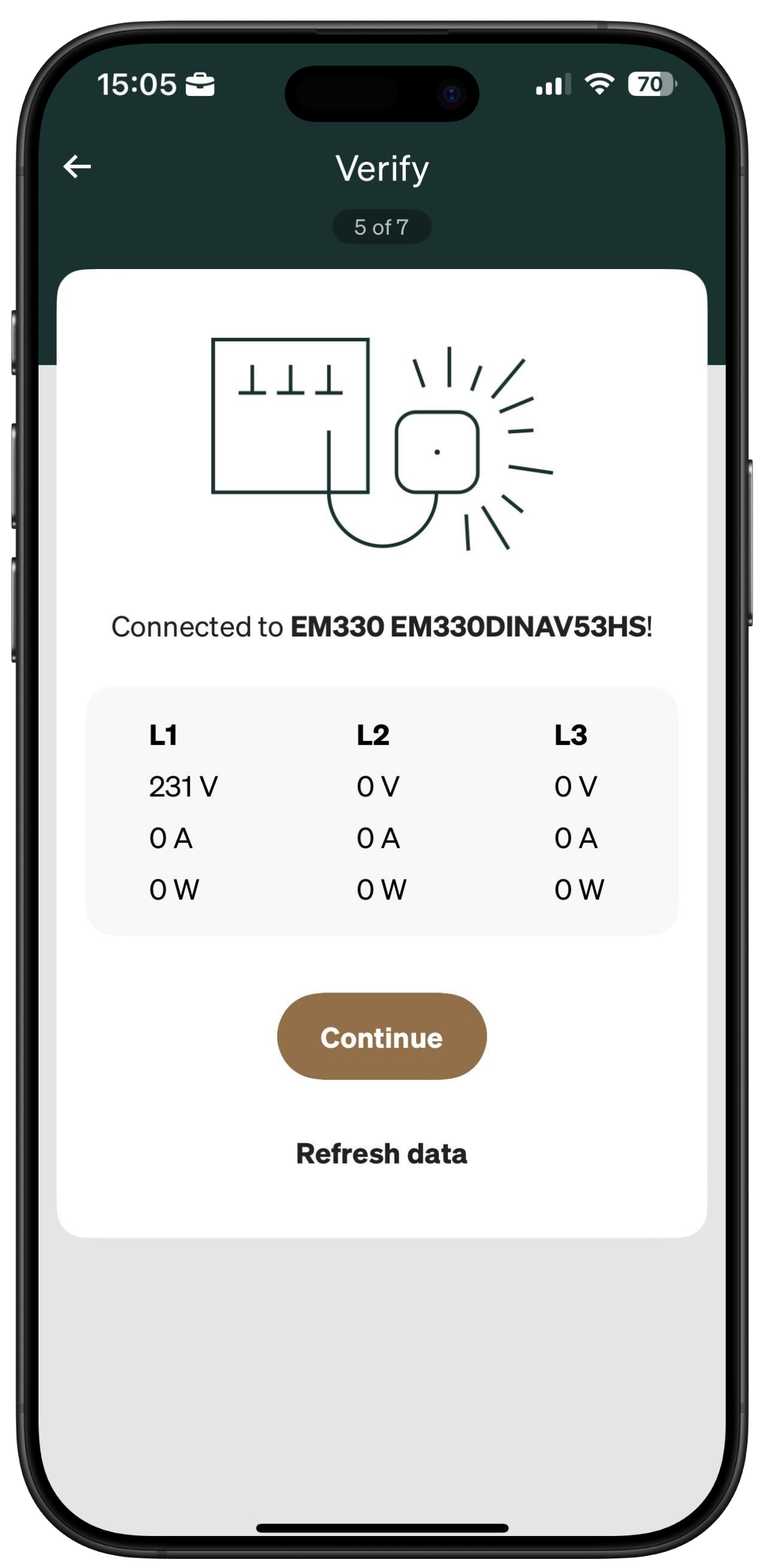

4. Följ instruktionerna för att ansluta till ett nätverk, ställ in huvudsäkringsvärdet och bekräfta e-mätares anslutning.

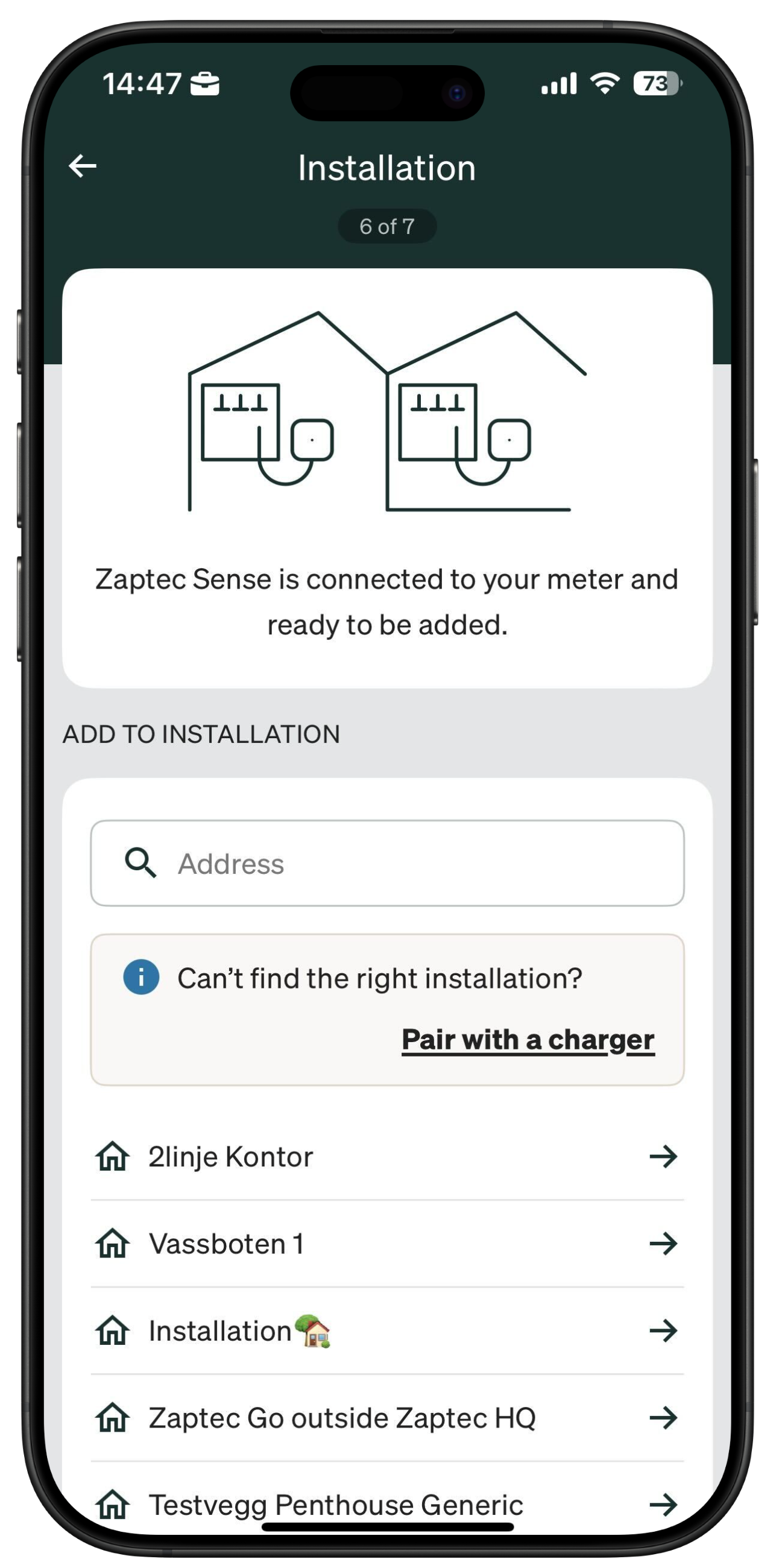

5. Lägg till installation eller para ihop med en laddare, tryck sedan på Spara.



Ljusstatusindikatorer

Använd LED-lamporna på Zaptec Sense för att kontrollera dess status:

• Fast vit: Enheten är korrekt konfigurerad och aktiv.
• Fast orange: IP-adress mottagen, men molnanslutning misslyckades.
• 2 orange blinkningar: Ingen IP-adress mottagen via Ethernet eller Wi-Fi.
• Orange → vit (loopar): Ingen M-bus-data mottagen. Kontrollera om HAN-porten är aktiverad.
• 3 orange blinkningar: Enheten är inte konfigurerad. Logga in via Zaptec-appen för att ställa in Wi-Fi eller Ethernet.

Se hela ljussignalguiden.


Nätverksinställningar

Du kan uppdatera nätverksinställningarna med Zaptec-appen.

Om du har PIN-koden eller är installatör:

1. Håll din telefon nära Zaptec Sense.
2. I appen > Tryck på de tre punkterna i hörnet > Konfigurera produkter.
3. Välj enheten (APGXXXX eller APHXXXX).
4. Ange PIN-koden > Uppdatera nätverksinställningar.

Om du är ägaren:

1. Håll din telefon nära Zaptec Sense.

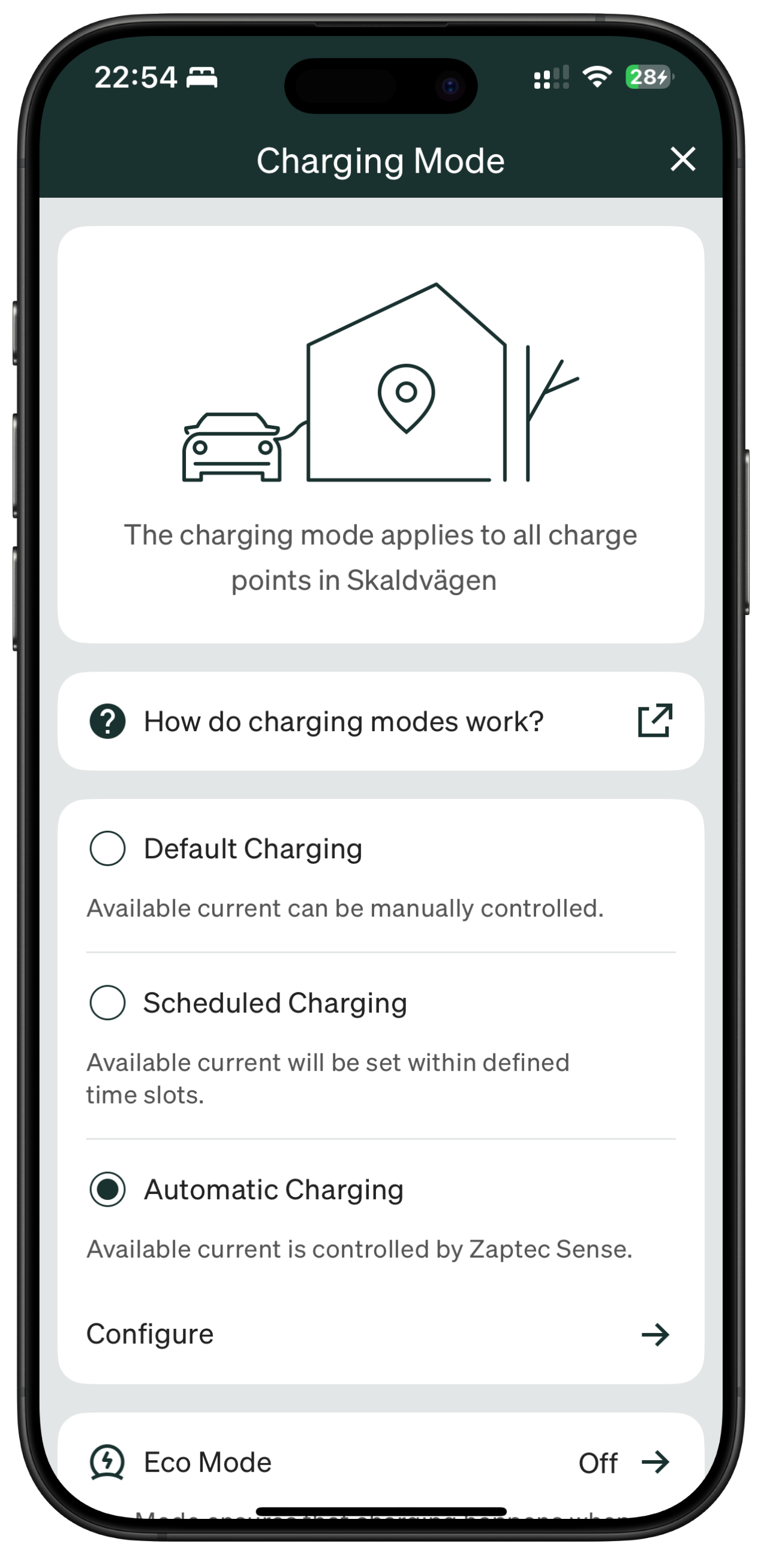

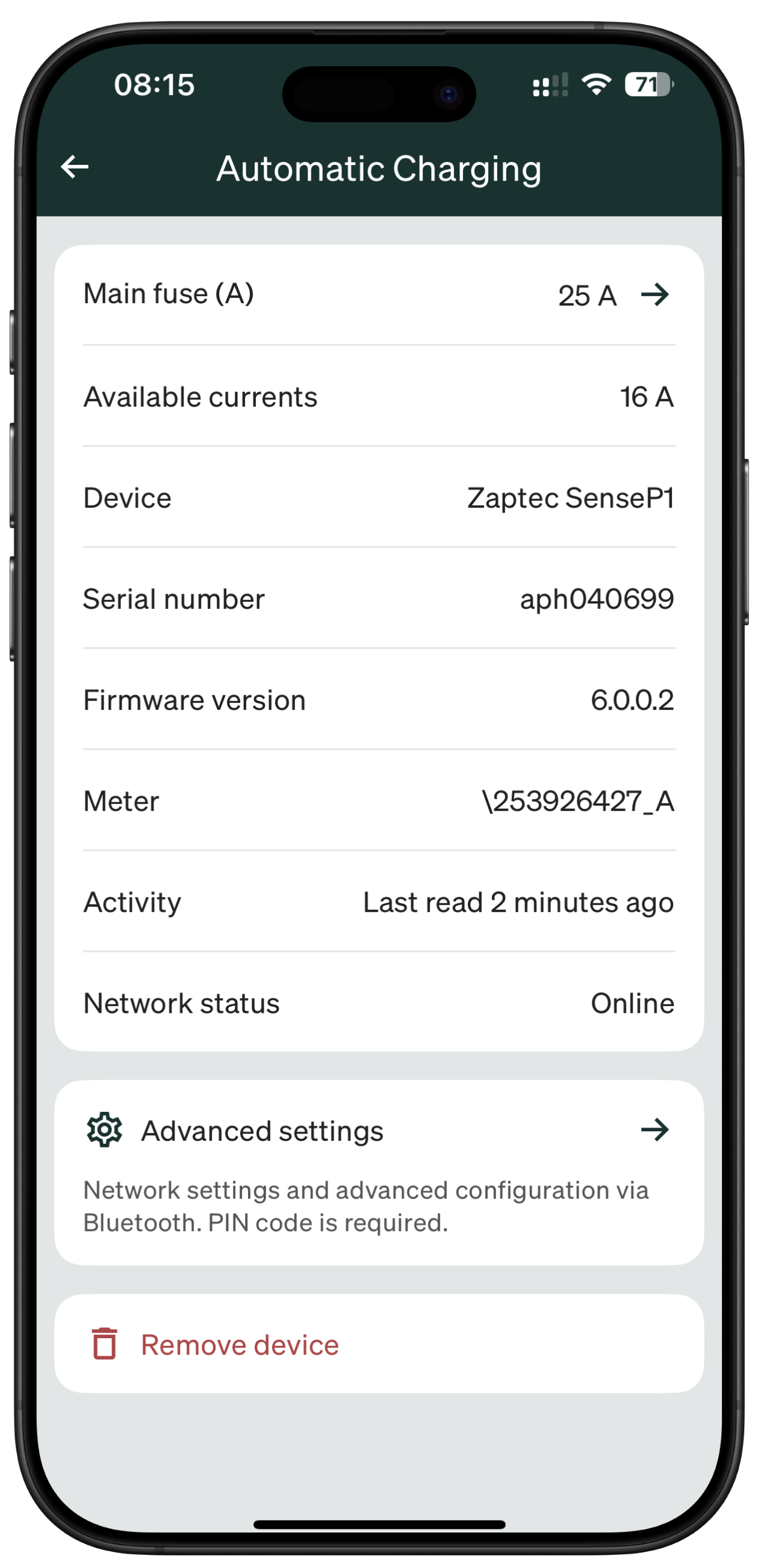

2. I appen > Installationer > din installation > Laddningsläge > Konfigurera > Avancerade inställningar.
3. Uppdatera nätverksinställningar.

Läs också: Hur man ansluter Zaptec Sense till nätverket.

Om Zaptec Sense förlorar anslutningen, minskar den automatiskt laddningsströmmen till minimi-effekt (6A) för att undvika överbelastning av ditt system. Du kan ändra minimi-effekten i Zaptec Portal.

Uppdaterad 28 Juli 2025 10:24
